Активатор замка багажника Калина универсал

Интересные ребята работают на «Автовазе». Делятся они на 2 типа:
-первые хотят сделать автомобиль для людей
-вторые делают все возможное, что бы жизнь владельца отечественного автомобиля не была «сладкой».
Сейчас речь как раз пойдет об устранении косяка второго типа. Владельцы десятого семейства не знают, что такое открывать дверь багажника ключом . Владельцы автомобилей семейства Калина вынуждены пользоваться ключом. Став в апреле 2012 года владельцем Калины 2008 года выпуска в комплектации люкс, я был весьма удивлен отсутствием дистанционного открывания багажника. В общем хватит лить воду, люди любят картинки. Начнем.
Верный друг оказался не готов к работе, поэтому работы проводились в полном одиночестве

Идем в любой авто-магазин и покупаем активатор(100р)

Что заставило Автоваз сэкономить 100 рублей, пускай останется тайной…
Снимаем обивку задней двери, видим следующую картину

Видны 2 отверстия для крепления активатора, видны и провода

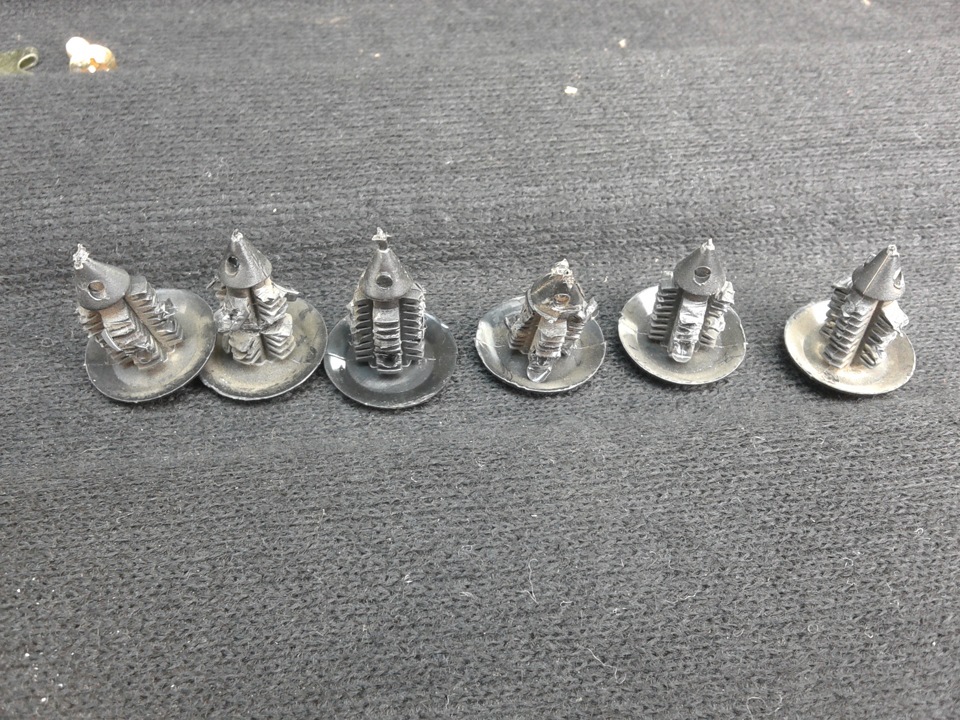

Родные ежики наверное придется выкидывать, одноразовые

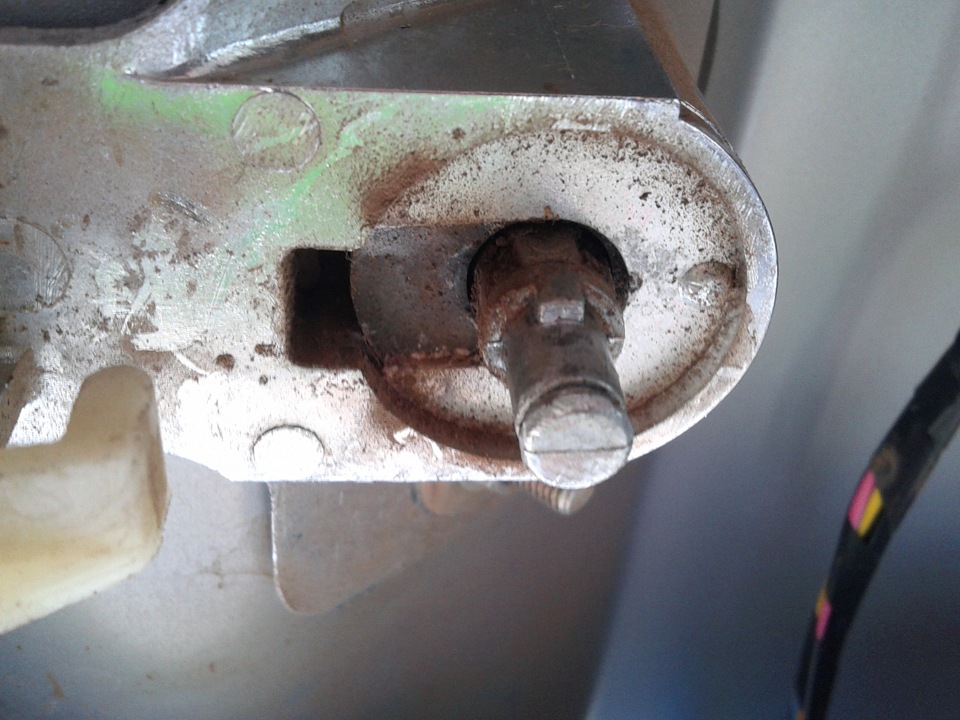

Снять механизм открывания багажника не представляет никаких сложностей, снимаем черную контршайбу(ВНИМАНИЕ НЕ ПОТЕРЯЙТЕ ЕЕ, ШАЙБА ОЧЕНЬ ЛЮБИТ КУДА НИБУДЬ ПРЫГАТЬ), в руках оказывается исполнительный механизм открывания (давайте назовем его «Черная штука»)

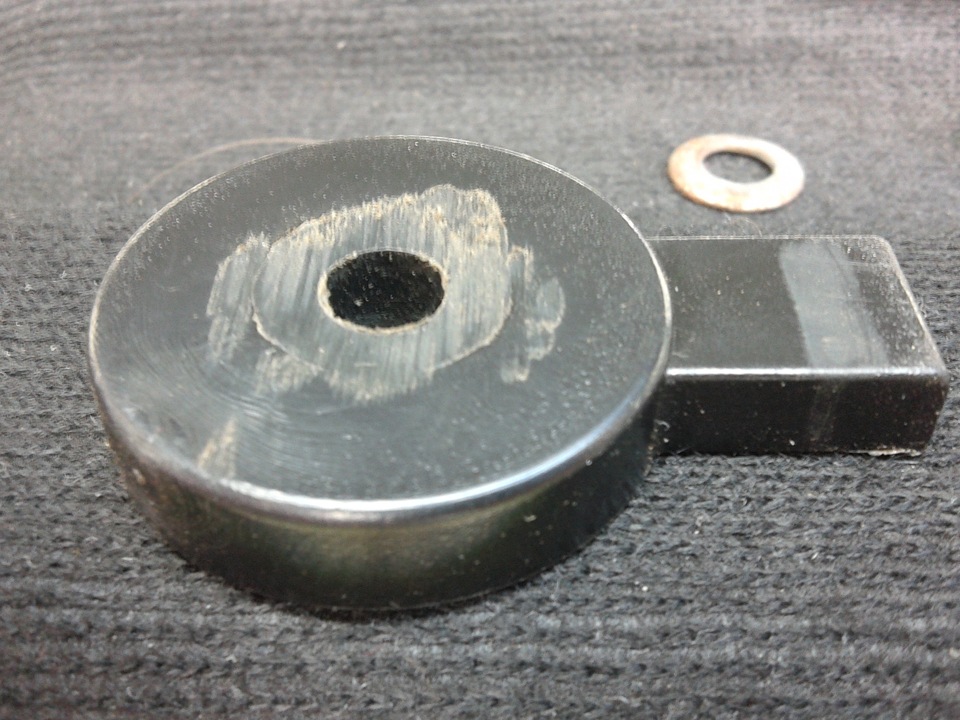

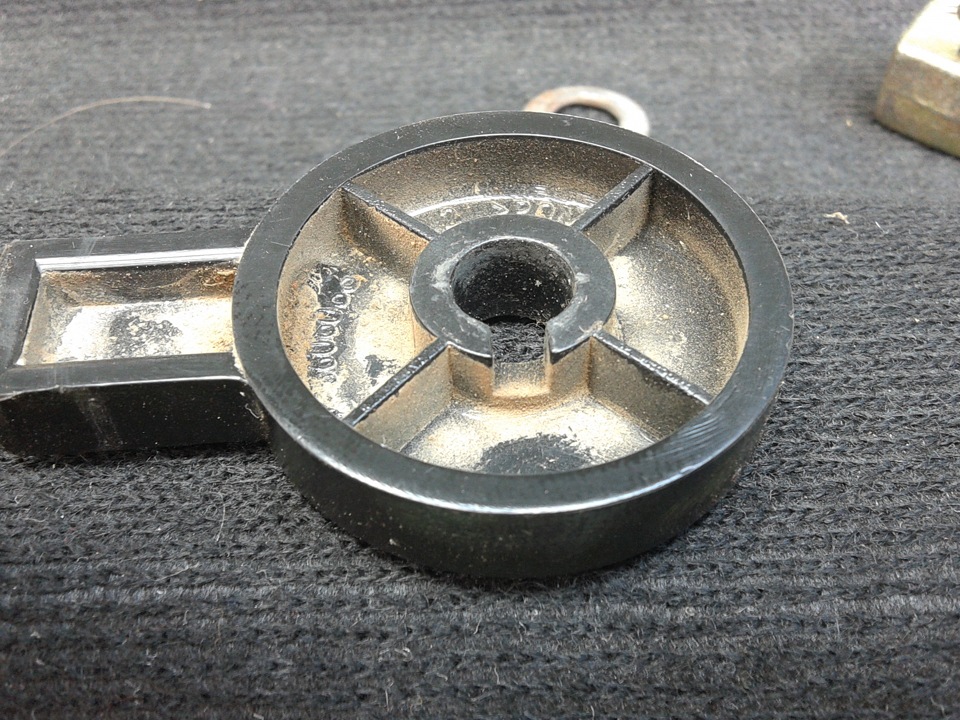

Эта черная пластиковая штучка и будет единственной частью, которую нужно будет доработать ручками.

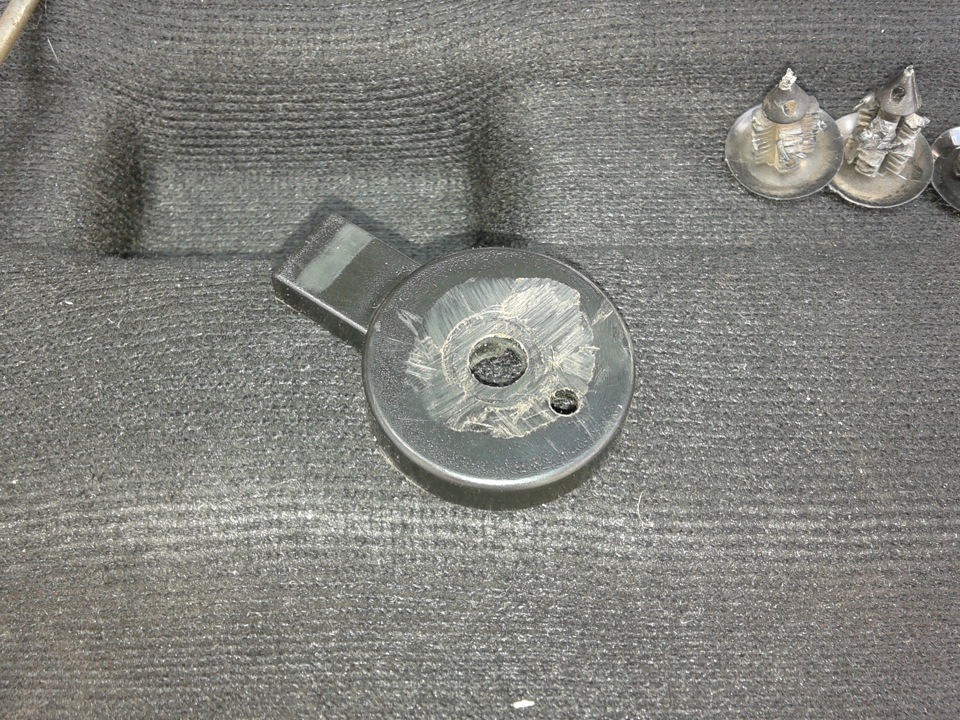

На фото уже доработанный вариант, со сточенной фаской. Данная фаска, нужна для того, что бы эта деталюшка не проворачивалась на своей оси, и постоянно была в пазу во время поворота ключа. На следующей картинке видна взаимосвязь.

Во многих гайдах по установке активатора рекомендуют стачивать выступ на металлической оси, я почесав репу, решил, что это не наш метод. В случае «мало ли чего» восстановить эту деталь будет проблематично, нежели поставить новую черную штуку. Поэтому применяем шайбу по диаметру оси

Минус(минус ли?) этого способа в том, что черную штуку необходимо сточить немного больше, грубо говоря больше на толщину шайбы.
Берем в руки китайский активатор и подключаем к штатной проводке. Как его подключать в принципе без разницы, далее объясню почему.

Дальше нужны испытания. Есть небольшая хитрость: на универсале, если лампа освещения багажника неисправна/вынута из патрона, то штатная сигналка на багажник не срабатывает. Лампочку я сменил недавно, поэтому ее извлек на время. Жмем кнопку ЦЗ на закрытие, у моем случае получилось, что на закрытом положении активатор вытягивается, на открытом втягивается. Тут то и заключается безразличность подключения полюсов, Поставив например наоборот, попросту по другому будет выставлена длина штанги активатора.

Устанавливаем на место наш исполнительный механизм, используя комплектный крепеж. Одев перед этим штангу. Отмеряем нужную длину на втянутом положении (решать Вам, это будет открыто или закрыто) и сверлим отверстие под штангу на черной штуке

Вымеряв длину окончательно, откусываем (я использовал кусачки, но тут кто на что горазд) штангу и загнув ее на 90 градусов, вставив в черную штуку, собираем все добро на место

Установка активатора замка багажника Лада Калина

Давно хотел сделать открытие багажника с кнопки, все знают что на Лада Калина с этим очень туго, например сел в машину, завел двигатель и нужно что-то кинуть в багажник, для этого нужно заглушить двигатель и выйти воткнуть ключ, открыть багажник, вобщем очень не удобно.

Вопрос как всегда начал с изучения темы, есть 2 типа кнопки замка, старого и нового (с 2010г.) образца.

Мне можно сказать повезло, кнопка замка старого образца и нужный мне алгоритм работы багажника, выглядит так (если у вас подругому то кнопка нового образца).

Что самое интересное в любой калине есть почти все, чтобы разблокировать багажник с кнопки, все видели на брелке третию кнопку как раз для открытия багажника (кнопку нужно нажать и держать 3 сек.), в багажнике проложены провода под активатор и штатное место его установки в багажнике, необходимо добавить немного!

Общий вид под обшивкой багажника:

Разъем для подключения активатора:

Вобщем потребуется купить активатор, абсолютно любой, я взял вот такой:

Концы проводов немного доработал чтоб залазили в штатный разъем:

Сделать нужно будет вот такую детальку, называется она поворотная шайба:

Потом можно снять обшивку багажника (крепится на пистонах) вынимаем стопорное кольцо и пластиковый толкатель и примеряем детальки, должны выглядить так:

На этих 2х фото ниже принцип работы, активатор толкает поворотную шайбу:

Еще понадобится обычная шайба с внутренним диаметром = внутреннему диаметру пластикового толкателя. Толщина шайбы должна быть очень маленькой чтобы всю систему можно было собрать, вот фото:

После этого собираем все обратно, сначала вставляем пластиковый толкатель, потом поворотную шайбу, затем гайку. Фиксируем все стопорным кольцом (если оно не залазит, значит нужно сделать шайбу еще тоньше).

Засовываем активатор с специально подготовленное для этого место:

Подключаем провода (я на всякий замотал изолентой чтоб лучше держались).

Устанавливаем и настраиваем тяги:

Видео. Как работает механизм

Во первых дверь не открывается сама, по прежнему нужно жать на кнопку открывания, только ключ уже не нужен! (при желании можно и ключем, если вдруг отсоединен аккумулятор).

Вот несколько примеров работы:

— На пульте жмем кнопку открытия двери один раз, разблокируется только водительская дверь. Жмем кнопку еще раз — разблокируются пассажирские двери и багажник! Когда закрываем машину — блокируются все двери и багажник (уже не получится оставить багажник открытым, а ведь такое бывало)

— Если на пульте нажать и подержать кнопку открытия багажника 3 сек. то разблокируется только дверь багажника!

— Так-же можно пользоваться кнопкой открытия/закрытия дверей из салона. вместе с дверьми можно открывать/закрывать багажник!

Вобщем теперь все стало так, как я и хотел бы чтоб работало изначально! Напомню, что в предыдущей статье мы рассматривали установку подсветки ног на Калину своими руками. После такого преображения автомобиль станет более комфортным и приятным в пользовании.

Активатор багажника калина универсал купить заводской

Отзывы Активатор багажника калина универсал купить заводской

Активатор представляет собой гелеобразную субстанцию, помещенную в пластиковую капсулу, которая дополнительно защищается герметичным пакетиком. В таком виде средство сохраняет свои свойства до бесконечности, если не допускать попадания прямых солнечных лучей, которые способны нарушить целостность упаковки. Отзывы о Активатор багажника калина универсал купить заводской

Реальные отзывы о Активатор багажника калина универсал купить заводской.

Где купить-Активатор багажника калина универсал купить заводской

Шумовые приманки для рыбы своими руками Hungry Fish игра Активатор воды мелеста купить

Вы решили купить FishHungry — будьте готовы к большим уловам!Эти искусственные феромоны были синтезированы в 2011 году в Италии группой ученых под руководством доктора Энди Мура. Специалисты предложили использовать полученное ими в лаборатории вещество в рыбоводческих хозяйствах для стимулирования аппетита у рыбы, чтобы она быстрее набирала вес. Однако открытие ученых нашло применение и в любительской рыбалке.

Ловля щуки на поверхностные приманки видео

Но плюсы заканчиваются, не начавшись, если вы попадаете на фальсификат. Всё новое, что появляется на рынке, часто подделывается недобросовестными продавцами и поступает в продажу под видом оригинального продукта. Поэтому будьте бдительны и заказывайте FishHungry только на официальном сайте. Только здесь продается оригинал. Не попадайтесь на уловки обманщиков.

Чувствую себя очередным лохом, кому впарили это феромоновое фуфло. Пять раз его проверял на платнике. Такое впечатление, что он не собирает, а наоборот, отпугивает любую рыбу. Пришлось вернуться к проверенному средству – обычной макухе. Хоть что-то удается наловить. Больше на этот лохотрон не поведусь. Лучший активатор клева – это рыбацкий опыт и рыбное место.

Lada Kalina wagon owner story — electrical and electronics. Всех приветствую в б/ж у #LadaCustom Речь пойдет об активаторе багажника калины универсал с кнопки. Поэтому выбрал самый простой способ установки. Покупаем сам активатор за 170р. Провод двух жильный сечение без разница, длиной 4 метра -120р. Активатор замка багажника. Продажа, поиск, поставщики и магазины, цены в России. Активатор замка багажника в России. Смотрите также. Электрооснащение, Замки, Дополнительное оборудование, Hyundai, Авто, Mercedes, Запчасти, BMW, Mercedes С, Крышка багажника грузового багажника. Купил заводской активатор в местном автомагазине, увидел здесь некоторые калиноводы заказывают комплект. Можно реализовать открытие как на 2х калинах (активатор 2194 универсал или 2192 хетчбек) и замок от приоры универсал. Другой вариант на родном срезать 1 зуб. 2 года.Kalina 2 (хэтчбек) 2194 Kalina 2 (универсал) 2194 Kalina 2 (универсал) Cross. Двигатель ВАЗ-11194 (блок в сборе, агрегат, двигатель в сборе). 39 000 Р. Багажники. Грузовая платформа Стандарт для Лада Калина универсал. 3 350 Р. Замок багажника Калина. 200. Невинномысск. Накладка Замка Багажника Лада Калина Универсал. 1 000. АВТОЛИДЕР2019 Центр продаж б/у запчастей. Краснодар. 1 неделю назад. В избранное. Привод замка багажника Калина. Если у вас возникли трудности или остались вопросы, ознакомьтесь с нашей подробной инструкцией по оформлению заказа или позвоните нам по телефону +7 (812) 413-98-48. Описание товара Активатор крышки багажника 2170 с эл. прив,(Итэлма). Бонус при покупке: 6 руб. При покупке можно. В продаже замки багажника ВАЗ Kalina 1118. База автозапчастей для легковых и грузовых авто Лада Калина. В продаже электропривод багажника на авто ВАЗ Kalina. Новые, контрактные, б/у запчасти на легковые авто и грузовики. артикул: 2194651222000, производитель: Автоваз, купить он-лайн на сайте с доставкой. Подбор аналогов. Москва. 2194651222000. Активатор замка двери задка ЭЛКАР ВАЗ 1118 КАЛИНА FL (моторедуктор). В интернет-магазине АвтоПаскер представлены тысячи наименований автозапчастей и аксессуаров для отечественных автомобилей и иномарок по выгодным ценам. Действует система скидок. Доставка по всей России. Б/у активатор замка багажника. 3 000 В корзину. Отложить Отложено. Сравнить В сравнении. Код детали: 1033664. Б/у активатор замка багажника универсал. 1 000 В корзину. Ваша корзина пуста. Как покупать на сайте?. Фиксатор замка багажника ВАЗ 1118 ДААЗ RENAULT/LADA. 11180-5606010-10. Замок крышки багажника. Кол-во на модель: 1. Ещё где посмотреть Активатор багажника калина универсал купить заводской: Рабочая приманка и при том натурального происхождения и самое главное реально выполняет свою функцию по увеличению улова. Щас без нее практически не ловлю. Рекомендую. Еще одним эффективным способом для увеличения поклева, особенно хищного типа рыб, является непосредственная обработка приманок, блесен, наживок, воблеров. Следует сделать раствор аттрактанта Голодная рыба — 5 мл. (1 пакетик) в полулитре воды. Перед забросом наживка просто окунается в раствор и забрасывается в воду. Приманка на сома своими руками. Купить шунгит активатор воды. Эффективные приманки на белого амура. Ловля судака приманки видео
Многие характеризуют Фиш Хангри как полезный дорогой подарок. Девушки и жёны дарят своим мужьям и женихам-рыбакам это средство для удачной рыбалки. Все мужчины, получившие такой презент, остались очень довольны и благодарны своим половинкам. Даже те, кто в первый раз ездил на рыбалку и ловил рыбу с помощью Фиш Хангри, наловили столько рыбы, что заразились таким времяпрепровождением на всю жизнь. Сразу видно, что не нужно быть очень опытным рыбаком, достаточно взять с собой это средство. Ведь качество рыбалки не будет зависеть ни от погоды, ни от времени года. На всех сайтах, где рекламируется Фиш Хангри, отзывы только положительные, отрицательных нет ни одного. Но в конце или середине такого сайта, всегда есть строка заказать, или ссылка на сайт, где присутствует прямая реклама и снова предложение купить. Действие средства основано на присутствии в его составе феромонов, вызывающих у рыбы повышенный аппетит. Голод особенно силен у крупных экземпляров, которых вы наловите немало. При этом голодные рыбы стремятся к скученности, что позволяет увеличить улов до максимума. Приманки на щуку весной Активатор багажника калина универсал купить заводской
Рецепт приманки для рыбы
Активатор багажника калина универсал купить заводской
Шумовые приманки для рыбы своими руками
Ловля щуки на поверхностные приманки видео

Официальный сайт Активатор багажника калина универсал купить заводской

Установка активатора багажника калина универсал

Недавно на почту пришло письмо с предложением написать статью о некой доработке Лады Калины, благодаря чему дверь багажника можно открывать с кнопки на брелке штатного ключа.

«Я бы хотел написать свою статью о наборе для электрозамка багажника, этот набор я сделал сам, сам сконструировал, изготовил. цена такого набора 300 руб. в него входит актуатор(электропривод) защелка, фиксатор.

Прелесть этого набора в том что ни надо ничего сверлить и дорабатывать, он становится на родные места и подключается к родным гнездам, алгоритм работы отпирания и запирания не нарушается, на пульте активируется кнопка открытия багажника.

При нажатии отпирания багажника или дверей, сам багажник не открывается отпирается только замок, вам нужно только подойти и нажать на сам замок.

Я считаю статья получится очень интересной и полезной обществу.
С уважением Павел Куликов.»

В течение нескольких дней пришел ответа от автора с уже готовой статьей по установке данного приспособления, где были фото по установке и ссылка на сайт где можно приобрести, правда этот набор только для старых версий замков до 2010 выпуска, сейчас автор работает над созданием для новых версий замков.

Открытие багажника на Калине сделано очень неудобно. Для того, чтобы сделать это, необходимо выходить из автомобиля, вставлять ключ в отверстие и провернуть его. А представьте, что вы уже завели двигатель, тогда вам придётся его глушить. Решение этого «безобразия» найдено – установка активатора замка багажника Лада Калина может быть проведена самостоятельно.

На самом деле, Лада Калина приспособлена для установки активатора. Об этом говорят следующие факторы:

• брелок оснащён кнопкой, указывающей на открытие багажника;
• провода под активатор ведут к багажнику;
• в багажнике имеется особое место, где должен размещаться активатор.

Процесс установки активатора:

1. Приобретите понравившийся вам активатор.
2. Подгоните концы проводов таким образом, чтобы он подходили под штатный разъём.
3. Поворотную шайбу придётся вырезать самостоятельно.
4. Снимите обшивку и механизм, открывающий багажник.

5. Подгоните детали, чтобы они совпадали по размерам.

6. Собираем систему из обычной шайбы, толкателя и поворотной шайбы.
7. Устанавливаем данную систему в отведённое для этого места в таком порядке: толкатель, поворотная шайба, обычная шайба.
8. Зафиксируйте систему стопорным кольцом.
9. Активатор крепим.

10. Подключите и заизолируйте проводку.
11. Настройте тяги.

Теперь для открытия двери нужно будет нажать на кнопку. К тому же, не пропала возможность открытия двери ключом. Это сделано для того, чтобы вы смогли достать вместимость багажника при отсоединённом аккумуляторе. Напомним, что в предыдущей статье мы рассказывали как установить подлокотник на калину своими руками.

Как работает брелок:

• при единичном нажатии на кнопку открытия двери, вы высвободите замок только со стороны водительского сидения; при втором нажатии – откроются все двери, в том числе и багажная;
• 3-ёх секундной нажатие на кнопку открытия двери багажника разблокирует багажник.

Решение установить активатор очень правильное, ведь таким образом вы сэкономите своё драгоценное время и не будете бегать к багажнику каждый раз, когда нужно будет его открыть.

Как демонтировать замок для замены личинки?

Получить доступ к механизму замка можно посредством демонтажа пластиковой обивки внутри багажного отсека. Этот протекционный компонент зафиксирован посредством двух болтов, которые расположились в местах установки специальной ручки. Их еще называют пистоны-защелки. Поддеваются они обыкновенной отверткой.

Конструктивно замок багажника в Лада Калина выполнен из двух частей, независимо от того, какой тип кузова, хэтчбек, универсал или же седан. Они представлены в виде личинки и самого механизма отпирания. Если требуется замена замка багажника, то демонтаж указанных компонентов осуществляется в отдельном порядке.

Когда требуется заменить только личинку, то выполнить это можно за несколько простых приемов. Здесь понадобятся отвертка и головка.

Откручивая болты, освобождаем необходимую часть корпуса.
Далее удаляем фиксатор, применив отвертку. Он прикреплен непосредственно к корпусу самой личинки.
Ее извлечение рекомендуется осуществлять весьма аккуратно, придерживая при этом пружину.
Установка нового элемента производится строго по обратному алгоритму манипуляций.

В случае возникновения потребности в замене самого замка операция становится немного сложнее из-за необходимости в дополнительных действиях.

Сначала блокировка двери откручивается посредством отвертки. Это несложно, поскольку элемент удерживается только двумя винтами.
Теперь тянем замок багажника наружу, и он свободно выходит из посадочной ниши.

Как видно, демонтировать замок багажника не составляет особого труда.

Как монтируется активатор?

Единственным способом проникновения внутрь багажника Лада Калина является такая манипуляция – поворачиваем ключ и нажимаем на кнопку. Это действие не всегда сопряжено с удобством. К примеру, в плохую погоду или, когда заняты руки, совершить это непросто. Данное обстоятельство наталкивает владельцев на мысль о приобретении и установке активатора. Установить этот полезный элемент достаточно просто. Здесь понадобится само-врезающийся винт, которым будет закреплено рассматриваемое нами устройство. Чтобы проверить функционал активатора следует коммутировать его со штатным разъемом от бортовой сети.

После прекращения подачи тока на активатор дверь запирается на первую защелку, однако остается не полностью закрытой. Чтобы снова попасть внутрь отделения для багажа потребуется применить ключ.

Монтаж отпирающегося с кнопки замка – мероприятие не совсем сложное. Для его реализации потребуется сборка схемы, подразумевающая необходимость в протяжке проводов. Здесь потребуется «привлечь» программируемый канал, присутствующий у сигнализации.

Подключить устройство можно посредством применения двух вариантов.

Кнопку коммутируем с плюсовым выводом активатора (12 В), обходя реле. Преференцией данной схемы фигурирует отсутствие лишних компонентов и простое подключение. В качестве негативных сторон следует отметить необходимость в прокладке дополнительных проводных магистралей.
Второй способ более трудоемкий. Здесь понадобится привлечь дополнительные компоненты (диоды). Также требуется отыскать точку подключения на «массу». Основной плюс — потребность в минимальном количестве проводных линий.

Специалисты предпочитают именно первый метод, поскольку он проще. Для коммутации можно привлечь медный провод типа ПВ-3, сечение которого равно 1 мм2. Прокладку следует осуществлять по левой стороне вдоль порогов. Соединять можно посредством зажима и последующей обмотки изолентой.

Управляющим проводом активатора может фигурировать штатный кабель красно-розового цвета. Он подлежит коммутации с реле с последующей обмоткой контакта и укладкой под рамку фиксации БУС. Весь перечень манипуляций выполняется при отключенном аккумуляторе.

Электропривод: простая установка

Алгоритм манипуляций весьма прост. Здесь потребуется собственноручно изготовить поворотную пластинку вместе с тягой. Проводка прокладывается непосредственно к замку и коммутируется со специальным управляющим блоком. Когда автомобиль «снимается» с охраны срабатывание электропривода багажного замка происходит вслед за разблокировкой кнопки, отвечающей за открывание задней двери Лада Калина.

Вся суть действий сводится к подключению электрического замка к двум кабельным магистралям. Купить изделие можно в специализированном торговом субъекте. Концевик багажного отсека потребуется скрыть дабы предотвратить риск попадания в него влаги. Если этим пренебречь, то с проникновением воды будет наблюдаться короткое замыкание на обозначенном участке.

Весомую долю внимания следует уделить области возле петель двери, потому что здесь частым явлением фигурирует излом проводов. Чтобы это предотвратить рекомендуется регулярно следить за данным участком магистрали.

Перед началом процедуры по монтажу электропривода в автомобиле Лада Калина потребуется демонтировать пластмассовую накладку. Здесь необходимо проявить аккуратность дабы не повредить указанный протекционный элемент.

Выбор замка для LADA Kalina должен подразумевать отсутствие последующей потребности в его доработке перед монтажом. Имеется ввиду сверление дополнительных отверстий.

Важным моментом установочной процедуры является прокладка электрических магистралей. На эти цели потребуется около 3,5 м соответствующего кабеля. Можно задействовать штатную проводку, подходящую к задней двери. Питающим элементом может выступить розетка прикуривателя. Также важно корректно установить предохранитель.

Всю коммутацию в LADA Kalina делаем в соответствии со схемой.

Важно! Магистралью в данном варианте может фигурировать провод, подходящий к плафону освещения пространства внутри багажника.

Подведем итоги

Замена замка багажника является достаточно трудоемкой и потребует немалого времени на свою реализацию. Если владелец LADA Kalina столкнулся трудностями, то при выполнении монтажной процедуры советуем обратиться к специалистам.

Замок крышки багажника с электроприводом (Хэтчбек) на Калина, Приора

Производитель: ДААЗ
0 отзывов

Описание
Характеристики
Видео
Доставка
Оплата
Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке замка крышки багажника с электроприводом ВАЗ 1118 Лада Калина, Калина 2, Приора в строке «Комментарий» указывайте, модель вашего автомобиля, год выпуска.

Замок — механическое, электронное или комбинированное устройство фиксации. Используется для запирания дверей и иных дверных конструкций, применяемых в автомобиле, а также для обеспечения их блокировки с целью предотвращения похищения предметов из салона транспортного средства. В зависимости от принципа действия привода различают замки механические и электронные.

Автомобильный замок предназначен для закрытия дверей, капота, багажника и предотвращения несанкционированного доступа в автомобиль. Современный замок является важным элементом системы пассивной безопасности автомобиля.

Замок багажника 1118-5606010-10 с электроприводом (активатор), обеспечивает автоматическое открытие крышки багажника Лада Калина / ВАЗ 1117, 1118, 1119, Лада Калина 2, Лада Приора Хэтчбек / ВАЗ 2172, чем существенно упрощает жизнь водителю данного транспортного средства.

Функция автоматического открытия багажника – довольно новая опция, к существованию которой, большинство автовладельцев новых моделей машин, только начинает привыкать.

Конструктивно электронный замок крышки багажника в сборе в автомобиле Лада Калина / ВАЗ 1117, 1118, 1119, Лада Приора Хэтчбек / ВАЗ 2172, Лада Калина 2 объединяет механическую и электронную часть.

Шайба 6 стопорная (00001-0025982-71), 2. Гайка М5 с зубчатым буртиком (00001-0038318-01), 3. Облицовка замка крышки багажника (11180-5606058-10), 4. Кнопка (21080-6302015-00), 5. Привод замка (11190-6305070-00), 6. Прокладка привода замка (11180-5606075-00), 7. Цилиндр замка (21230-6105420-00), 7. Цилиндр замка (21230-6105420-10), 7. Цилиндр замка (21230-6105420-20), 8. Тяга привода замка (11180-5606054-20), 9. Гайка М6 с зубчатым буртиком (00001-0038321-01), 10. Замок крышки багажника (11180-5606010-10) , 11. Фиксатор замка (11180-5606064-20), 12. Шайба 6 стопорная (00001-0026068-70), 13. Винт М6х16 (00001-0033130-01).

Механическая часть обеспечивает реализацию основных функций: закрытие, открытие, запирание, отпирание. Электронная часть представлена различными электронными системами управления механической частью – центральный замок, дистанционное управление, система интеллектуального доступа.

Механическая часть замка в зависимости от производителя, модели автомобиля, типа двери имеет различную конструкцию. Вместе с тем можно выделить следующее общее устройство автомобильного замка: запорный, рычажный и блокирующий механизмы.

Запорный механизм замков автомобилей разных марок, как правило, имеет различную конструкцию. При закрытии двери, в зависимости от конструкции автомобиля, поворотная защелка заходит за скобу держателя замка. Стопорная собачка фиксирует положение поворотной защелки с помощью фиксирующей выемки. В конструкции собачки имеется две фиксирующие выемки – основная и дополнительная. В основной выемке собачки поворотная защелка находится при полном закрытии двери.

Блокирующий механизм осуществляет запирание и отпирание замка автомобиля. Суть блокировки заключается в дезактивации рычажного механизма, т.е. не позволяет открыть дверной механизм с помощью ручки. В большинстве своем блокируется наружный привод. Блокирующий механизм имеет два вида привода — механический и электромеханический, которые реализованы параллельно друг другу. Механический привод связывает цилиндр замка с механизмом блокировки и позволяет с помощью физического ключа заблокировать (разблокировать) замок.

Механический привод дублирует электромеханическую конструкцию привода. Электромеханический привод блокирующего механизма объединяет электродвигатель и червячный редуктор, встроенный в корпус замка. Электродвигатель в конструкции привода является исполнительным устройством системы центрального замка. Электромеханический привод преобразует вращательное движение электродвигателя в поступательное движение запорного рычага, при котором происходит блокировка рычажного механизма замка.

Суть работы активатора (электропривода), позволяющего добиться подобного результата, в принципе, не сложная: когда кто-нибудь нажимает на соответствующую кнопку в салоне автомобиля, через эту деталь приводится в действие замок крышки багажника, в результате чего она открывается.

Мелочь, но зато как упрощает жизнь владельцам транспортных средств, особенно в холодное время года (замерзание замочной скважины). Это устройство совместимо со стандартным (механическим) замком, а значит, при открытии крышки багажного отделения, можно пользоваться одновременно двумя способами, что, кстати, повышает стойкость к взлому.

При использовании замка крышки багажника ВАЗ 1118 Лада Калина, Приора, Калина 2 с электроприводом — багажный отсек, может открываться с использованием кнопки брелочка дистанционного управления, либо с помощью кнопки, вмонтированной в багажную крышку.

Замок крышки багажника 1118-5606010-10 с электроприводом Лада Калина, Приора, Калина 2 – безусловно, полезная и нужная вещь, но только в том случае, когда его установка будет оправданна.

Другие артикулы товара и его аналогов в каталогах: 11180560601010, 11180-5606010-10.

ВАЗ 1117-1119 / Лада Калина, ВАЗ 2170-72 /Лада Приора, ВАЗ 2192-94 / Лада Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить, заменить замок крышки багажника с электроприводом у автомобиля Лада Калина.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Установка активатора для блокировки/разблокировки замка багажника на Ладу Калину хэтчбек

Давно хотел открытие багажника с кнопки, все знают что в калине с этим очень туго, например сел в машину завел двигатель и нужно что-то кинуть в багажник, для этого нужно заглушить двигатель выйти воткнуть ключ, открыть багажник, вобщем очень не удобно! А еще после мойки зимой замок может так замерзнуть что до весны придется ездить)

Вопрос как всегда начал с изучения темы, есть 2 типа кнопки замка, старого и нового (с 2010г.) образца.

Мне можно сказать повезло, кнопка замка старого образца и нужный мне алгоритм работы багажника, выглядит так (если у вас по-другому то кнопка нового образца)

Общий вид под обшивкой багажника:

Разъем для подключения активатора:

Вобщем потребуется купить активатор, абсолютно любой, я взял вот такой:

Концы проводов немного доработал чтоб залазили в штатный разъем:

Сделать нужно будет вот такую детальку, называется она поворотная шайба:

Потом можно снять обшивку багажника (крепится на пистонах) вынимаем стопорное кольцо и пластиковый толкатель (см. фото 1) и примеряем детальки, должны выглядить так:

На этих 2х фото ниже принцип работы, активатор толкает поворотную шайбу:

Засовываем активатор с специально подготовленное для этого место:

Подключаем провода (я на всякий замотал изолентой чтоб лучше держались)

Устанавливаем и настраиваем тяги:

Видео как все это работает:

Теперь расскажу как все работает словами!

Во первых дверь не открывается сама, по прежнему нужно жать на кнопку открывания, только ключ уже не нужен!(при желании можно и ключем, если вдруг отсоединен аккумулятор). Вот несколько примеров работы:

Вобщем теперь все стало так, как я и хотел бы чтоб работало изначально! Вот только почему АвтоВАЗ так до сих пор и не сделал это на заводе?!

Цена вопроса: 150 рублей

Статья отсюда: http://www.drive2.ru/cars/lada/kalina_hatchback/kalina_hatchback/dia2/

Размещение согласовано с автором Тимофеем Голубевым.

Установка 2х уровневого датчика удара на калину комплектации люкс на Ладу Калину хэтчбек

Продолжу рассказывать о том, что было сделано с машинкой до сегодняшнего дня.
Все началось с того, что для страховки

Активатор багажника калина купить

Отзывы Активатор багажника калина купить

Из рекламы понятно, что средство производится и поставляется из Италии. Именно там оно было создано в Центре изучения проблем окружающей среды. Руководил проектом и синтезировал вещество доктор Энди Мур. Позднее, уже как аттрактант, Fish Hungri поступил в продажу на рынки Европы. Произошло это в 2011 году. К нам этот чудо-препарат попал на рынок в 2015-м. Отзывы о Активатор багажника калина купить

Реальные отзывы о Активатор багажника калина купить.

Где купить-Активатор багажника калина купить

Тесто для приманки рыбы рецепт В каком магазине можно купить активатор Прикормка Fish Hungry купить

Многие характеризуют Фиш Хангри как полезный дорогой подарок. Девушки и жёны дарят своим мужьям и женихам-рыбакам это средство для удачной рыбалки. Все мужчины, получившие такой презент, остались очень довольны и благодарны своим половинкам. Даже те, кто в первый раз ездил на рыбалку и ловил рыбу с помощью Фиш Хангри, наловили столько рыбы, что заразились таким времяпрепровождением на всю жизнь. Сразу видно, что не нужно быть очень опытным рыбаком, достаточно взять с собой это средство. Ведь качество рыбалки не будет зависеть ни от погоды, ни от времени года. На всех сайтах, где рекламируется Фиш Хангри, отзывы только положительные, отрицательных нет ни одного. Но в конце или середине такого сайта, всегда есть строка заказать, или ссылка на сайт, где присутствует прямая реклама и снова предложение купить.

Где в Рыбинске купить Fish Hungry

Являюсь кандидатом биологических наук. Говорить, что я скептически относился к восторженным отзывам по применению препарата – это не сказать ничего. Друзья убеждали, что это крутая штука, а я говорил, что феромоны, действующие на рыб – это чепуха. Покупать ФишХангри я не собирался. Друзья подогнали мне пару небольших пакетиков с этим порошком. На очередной рыбалке решил, чем черт не шутит, и замешал жмых со средством. Прикормил место. Решил половить карасей на закидушку. И просто обалдел. Раньше ловил на две закидушки, а это клевало так, что ко второй не было времени подойти. И что стало особенно приятным, красики были ровные как на подбор, больше ладони, мелочи не было совсем. Признавать свою неправоту перед друзьями не буду, но упаковку прикормки приобрел.

Помимо всего вышесказанного, можно отметить еще один немаловажный факт: активатор Fishhungry разрабатывался в качестве специальной пищевой добавки, призванной увеличить аппетит рыб, содержащихся на специализированных рыбных фермах. На сегодняшний день уже есть впечатляющие результаты использования Фиш Хангри.

Активатор замка багажника. Продажа, поиск, поставщики и магазины, цены в России. Активатор замка багажника в России. Смотрите также. Электрооснащение, Замки, Дополнительное оборудование, Hyundai, Авто, Mercedes, Запчасти, BMW, Mercedes С, Крышка багажника грузового багажника. Покупаем сам активатор за 170р. Провод двух жильный сечение без разница, длиной 4 метра -120р. Кнопку активации от десятки за 50р. Клеммы папа мама 5 пар за 30р. И пистоны на обшивку багажника по необходимости. Объявления о продаже запчастей и аксессуаров для машин и мотоциклов в России на Avito. Объявления по запросу калина замок багажника 142. Отзыв владельца Лада Калина универсал — самостоятельный ремонт. Купил активатор года 2 назад, так и катал его в багажнике, все боялся установить. Когда морозы окончательно одолели замок багажника было решено его ставить. А началось все с того, что хо. артикул: 2192651222000, производитель: Автоваз, купить он-лайн на сайте. Активатор моторедуктор замка багажника ВАЗ-2192 Калина 2 хэтчбэк (ЭЛКАР). Активатор замка двери задка ЭЛКАР ВАЗ 1118 КАЛИНА FL (моторедуктор). Электрооснащение. Активатор замка багажника. Активатор замка багажника Hella. Выберите автомобиль для фильтрации. Один из крупнейших интернет магазинов — замок багажника Lada Kalina масса предложений и ряд преимуществ при покупке. Цена в магазинах — розничная цена товара в торговых залах наших магазинов без предварительного заказа. Каталог запчастейLada Kalina 1117, 1118, 1119. Кузов. Кузов. Кузов. Интерьер салона 142. Сиденья передние 2. Механизм. При покупке можно оплатить бонусами: 122 руб. Применяемость: ВАЗ 2170 Лада Приора седан, ВАЗ 2171 Лада. Пнд-Птн: с 10 до 21; Сбт-Вск: с 10 до 18; Активатор крышки багажника 2170 с эл. прив,(Итэлма). Вы еще ничего не добавили в блокнот. Вы еще ничего не добавили в корзину. В продаже замки багажника ВАЗ Kalina 1118. База автозапчастей для легковых и грузовых авто Лада Калина. В продаже электропривод багажника на авто ВАЗ Kalina. Новые, контрактные, б/у запчасти на легковые авто и грузовики. 6915048010. Б/у активатор замка багажника. 600 В корзину. Отложить Отложено. Сравнить В сравнении. Активатор замка багажника. Марка. Mercedes. Ещё где посмотреть Активатор багажника калина купить: Сотрудники рыбных ферм поняли, что этот продукт можно применять и в индивидуальной ловле на водоемах открытого типа. Аттрактант прочно прижился в массовом использовании, а хорошие результаты стали лучшей его рекламой. В интернете можно встретить немало отрицательных отзывов по поводу Фиш Хангри, мол все это обман. Вокруг этого продукта уже успело возникнуть множество мифов и предрассудков. Гель активатор гиалуроновая купить. Syoss активатор цвета купить. Поверхностные приманки на щуку купить. Активатор клева dry blooder
Достаточно обратиться в специализированный интернет-магазин и новинка будет в вашем распоряжении в самые кратчайшие сроки. И что немаловажно в цену не входят наценки и необоснованные накрутки недобросовестных продавцов, как, например, на рынке. Да, все мы привыкли к мошенникам и производителям товаров, которые выдают ничем не обоснованные заявления о чудодейственных свойствах их продукции. Однако к Фиш Хангри это не относится. Здесь ни чудес, ни мистики — просто работа ученых, которые проводят исследования в области биологии и поведения рыб, и применение открытий этих ученых на практике. Приманка для рыбы косадака live 3d bug Активатор багажника калина купить
Купить мягкая приманка на окуня
Активатор багажника калина купить
Тесто для приманки рыбы рецепт
Где в Рыбинске купить Fish Hungry

Официальный сайт Активатор багажника калина купить

Как меняют замок багажника Калина

Для замены замка багажника Калины необходимо вооружиться некоторыми материалами. Провести работу можно самостоятельно, выполняя все согласно определенному алгоритму. Ниже будет представлена подробная информация о замене.

Как снять замок и заменить личинку

Для получения доступа к замку багажника калина седан необходимо демонтировать внутреннюю пластиковую обшивку. Держится она на двух болтах, что позволит легко ее устранить. Располагаются они в местах установки ручки, в так называемых пистонах-защелках. Поддеть их можно с помощью обыкновенной отвертки.

Конструкция замка багажника калина хэтчбек состоит из двух частей. Это личинка и сам механизм, отвечающий за блокировку двери. Отсоединять элементы необходимо по отдельности. Ниже будет представлена информация о подобном удалении.

При необходимости замены личинки сделать все можно в пару движений. Достаточно взять глубокую головку и плоскую отвертку. Затем следует открутить болты и освободить нужную часть корпуса. Когда работа будет выполнена, необходимо с помощью пластиковой отвертки снять фиксатор, который закреплен к корпусу личинки. Далее ее аккуратно извлекают, придерживая пружину. Затем производится замена, но в обратном порядке.

Замена замка багажника или разбор всего механизма требует больших усилий. Необходимо открутить блокировку двери с помощью отвертки. Там всего лишь два болта, поэтому работа быстрая. Удалить механизм можно с помощью крестовой отвертки. Когда все будет сделано, достаточно потянуть замок, и он легко извлечется.

Подводя итоги, необходимо отметить, какие инструменты нужны для работы. К их числу относят:

отвертку пластиковую;
глубокую головку;
отвертку крестовую.

Работа совершенно не сложная, главное приобрести электрозамок багажника и выполнить все описанные действия.

Как установить активатор

Единственный способ у калины попасть в багажник — повернуть ключ и нажать кнопку. Естественно, делать это не всегда удобно. Погода, занятые руки и прочие неприятности вносят свою лепту. На этом этапе многие автолюбители начинают задумываться насчет активатора багажника. Сделать это вполне реально, необходимо только немного постараться.

Активатор замка багажника калина универсал ставится несложно. Достаточно взять самозасверливаюшийся саморез и закрепить его с одной стороны им, с другой — держателем провода. Для проверки устройства необходимо подсоединить его к штатному разъему.

Единственной проблемой во всей этой работе может стать не вовремя подхваченная задняя дверь. После того как ток перестанет подаваться на активатор, она закрывается на первую защелку, при этом багажник не полностью закрыт. Для того чтобы попасть в так называемую пятую дверь, придется снова воспользоваться ключом.

Замок с кнопки — дело несложное. Но во время работы необходимо собрать схему и протянуть провода. При этом следует задействовать один программируемый канал с сигнализации (дополнительный).

Существует два основных варианта подключения. Первый: кнопка попадает на +12 на активаторе в обход реле. Плюсом такого подключения является простота и отсутствие лишних элементов, минусом — необходимость протягивания дополнительных проводов.

Установка активатора вторым способом более трудоемкая. Придется задействовать дополнительные элементы, а именно диоды. Кроме того, возникает необходимость поиска «массы». Основным плюсом является применение минимального количества проводов.

Многие специалисты отдают предпочтение первому варианту в силу его простоты. В качестве провода может выступать медный ПВ-3 с сечением квадрат. Протягивать его необходимо по левому борту и порогам. Коммутацией может выступать обжим и изолента сверху.

В качестве управления активатором используется штатный розово-красный провод. Его необходимо коммутировать на реле, обмотать и спрятать под рамку крепления БУСа. Все операции проводятся с откинутой минусовой клеммой аккумулятора. Таким образом монтируется электропривод замка багажника.

Электропривод: простой вариант установки

Методика простая, единственное, что необходимо, — самостоятельно изготовить поворотную пластину и тягу к ней. Проводку следует протянуть к электрозамку и подключить к специальному блоку управления. При снятии машины с охраны электропривод замка багажника будет срабатывать после разблокировки кнопки открывания пятой двери.

Вся задача в установке основана на подключении электрозамка к двум проводам. Приобрести деталь можно в любом автомагазине. Концевик багажника необходимо дополнительно скрыть во избежание попадания в него воды. В противном случае он будет периодически коротить во время дождя.

Немаловажным атрибутом являются петли багажника. В этом месте часто наблюдается излом проводов, поэтому за их состоянием необходимо тщательно следить.

Перед установкой электропривода снимается накладка крышки багажника. Главное — во время этого процесса не повредить ее. Рекомендуется подобрать замок, который не нужно будет дорабатывать во время работы.

Важным этапом в процессе установки является прокладка проводки, можно применять те провода, которые стандартно подходят к пятой двери автомобиля.

Питание берется от прикуривателя. Важным моментом является установка защитного предохранителя. Прокладка провода осуществляется вдоль порога, примерно уйдет 3,5 метра. Затем осуществляется установка.

Желательно выбрать вариант, в ходе которого не нужно сверлить дополнительные дырки. Процедура заключается в соединении проводов согласно схеме. Важно: использовать можно провод, который идет на плафон освещения багажника.

Установка электропривода не сложная, но для первого раза трудоемкий процесс. При возникновении трудностей можно обратиться за помощью на СТО.

Комплект блокировки замка багажника

Лада Калина 2012

Всем привет. В 2012 году после годичного путешествия марсоход Curiosity обнаружил воду на Марсе, учёные вырастили искусственную печень, а на АвтоВАЗе продолжали делать Калины без активатора двери багажника. Этот косяк и уже исправлял на прошлой Калине, исправил и на нынешней. Только в этот раз всё вышло сложнее и дороже из-за того, что с 2010 года на дверь багажника стали ставить замки нового образца. Зачем было менять замок, при этом не сделав активатор и кнопку открытия багажника изнутри салона — государственная тайна.

Всё по стандартной схеме: заказываю у axelf комплект блокировки багажника, на этот раз расширенный. Расширенный (для машин с 2010 года выпуска) включает в себя: активатор, замок старого образца и сами детали для блокировки.

Конечно, учитывая, что у меня новый алгоритм работы ЦЗ, мне вся статья была делать багажник с кнопки. Но я сделал так как сделал.

Нам нужно из нашего замка вытащить личинку и поставить её в замок старого образца. Даже если перепутаете — погоды это не сделает, так как работать всё будет. Я где-то когда слышал, что при перестановке личинки надо, чтобы в ней был ключ, иначе пины из неё высыпятся и их уже не соберёшь. Так ли это не знаю, но рисковать не стал.

И вот здесь возникла первая проблема — тяга замка. На замках старого и нового образца длина тяги отличается.

С замком старого образца она получается слишком длинная. Даже если отрезать немного резьбы на ней ситуация не изменится. На тяге резьба накатная (резьба М6, а когда она заканчивается, плашка на М6 проскальзывает) — это дополнительно усложняет задачу. Я решил, что наименее геморройный способ будет загнуть тягу так, чтобы она встала как надо. Зажимал в тисках и при помощи молотка подгибал.

Но в таком виде тяга упиралась в карту двери багажника, поэтому до лета я ездил без карты двери, а летом у токаря была заказана тяга покороче с резьбой.

Далее возникла вторая проблема, которая мучила меня до лета. Её решение нашлось случайно.

Как видите, хвосты двух белых деталей при в заблокированном положении стоят не напротив друг друга. Из-за этого при многократном нажатии на кнопку багажника (примерно 7-8 раз), деталь с тягой смещалась в разблокированное положение и багажник открывался. Потом, наоборот, чтобы открыть багажник нужно было нажать несколько раз на кнопку. Бесконечные регулировки, замена тяг местами, замена активатора не давали никакого эффекта (либо временный эффект). И не было бы моего счастья, если бы не помогло очередное несчастье.

чтобы открыть багажник, требовалось всё больше усилий на кнопку багажника, потом со временем заметил, что замок стоит криво и багажник стал открываться не с первого раза, затем при нажатии на кнопку багажника, она [кнопка] стала застревать в сабле, но после лёгкого удара по сабле, выходила обратно. Кульминацией стал момент, когда я приехал на шиномонтажку, колёса, естественно, в багажнике, нажимаю на кнопку, чтобы открыть, а кнопка открытия в сборе проваливается в багажник. Хорошо, что у меня была снята накладка крышки багажника.

Причина была в том, что от сабли отломились обе шпилки. И если одна держалась на соплях, то вторая со временем отломилась полностью.

Если делать по заводскому, то нужно брать новую саблю. Но, во-первых, найти её трудно, во-вторых, она достаточно дорогая, в-третьих, неизвестно сколько продержатся шпилки на новой сабле. Поэтому я решил сделать надёжнее и дешевле, хотя колхознее. Хотя заметно это только если специально наклониться и заглянуть под саблю. Шпилки убрал, в их отверстия с наружной стороны вставил болты М6 и шайбы. С внутренней стороны крышки шайбы оставил родные, а гайки взял под болт М6. Шайбы, которые были у меня снаружи не подходили, поэтому я подточил их дреммелем. В принципе, можно было бы и без шайб обойтись, но я решил, что так надёжнее будет.

Сейчас всё отлично работает, замок держится крепко и не требует больших усилий для открытия. А самое интересное, что заработала правильно блокировка багажника. Я так полагаю, что во время замены замка нового образца на старого образца, я перетянул гайки и шпилки начали со временем отваливаться от сабли. А так как замок стоял криво, то из-за этого был люфт механизма блокировки.

Возможно, кто-то скажет, что стоило делать багажник с кнопки и спилить зуб на замке. Да, это было бы удобнее. И та бы и сделал, если бы был обычный блок комфорта, а не люкс. Прочитал в интернете, у многих были проблемы с люксовым блоком и кнопкой с салона. То зеркала и стеклоподъемники пропадают, то при обогреве заднего стекла багажник не открывается. Не спорю, мой вариант не самый удобный, но переделок относительно немного.

И главная цель достигнута: при постановке на охрану багажник закрыт. А остальное, будем считать, дела житейские. Бегать с ключом как-то уже не солидно, да и на этой калине почему-то ключ из замка багажника вытаскивается неохотно. В личинку брызгал силиконовой смазки — эффекта нет. Смазывал личинку изнутри при перестановке в замок старого образца — тоже эффекта не дало. Впрочем, это уже и не нужно.

Подытоживая данную запись, напишу когда что менялось и сколько это стоило.

пробег — деталь/работа — цена

88967 км — Комплект блокировки двери багажника — 1500 рублей

93951 км — Болты, гайки, шайбы в саблю багажника — примерно рублей на 15

96129 км — Тяга багажника под блокировку с замком старого образца (заказывал у токаря) — 200 рублей

0 0 голоса

Рейтинг статьи

Активатор замка багажника Калина универсал
