Указатель уровня топлива УБ193 на ВАЗ Классика, Нива

Производитель: Автоприбор
0 отзывов

Описание
Характеристики
Видео
Доставка
Оплата
Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке указателя уровня топлива УБ193-3806010 в комбинацию приборов ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Перед отправкой мы проверяем все электромеханические приборы на работоспособность, исключая вероятность брака.

Все контрольные приборы автомобилей ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121 объединены в комбинацию приборов.

Электро – механическая комбинация приборов ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121 выполняет функцию отображения всех необходимых водителю параметров автомобиля.

Указатель уровня топлива (типа УБ-193) показывает водителю, уровень топлива в топливном баке автомобилей ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121, располагается на приборной панели. Работает совместно с датчиком БМ-892 (891), установленным в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь лампы сигнализатора, когда в баке остается 4-6,5 литров топлива.

Указатель уровня топлива типа 19.3806 для автомобиля ВАЗ 2107 слегка отличается от корпусных указателей для ВАЗ 2101-2106, 2121. Главные отличия: не имеет своего корпуса, зонная шкала окрашена в желто-зеленый цвет, входит в комбинацию приборов 151.3801 и ее модификации.

На автомобилях ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121 в качестве датчика уровня топлива используется потенциометрический датчик перемещения. Преимуществами потенциометрического датчика являются простота конструкции, надежность измерений, низкая стоимость. К недостаткам можно отнести наличие подвижных контактов, подверженных со временем износу и окислению.

В топливной системе автомобилей ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121 применяются потенциометрические датчик рычажного типа. Чувствительным элементом датчика является поплавок, который всегда находится на поверхности топлива. Поплавок изготавливается из пенопласта, полой пластмассы или тонкого металла.

В датчике уровня топлива автомобилей ВАЗ 2101-03, ВАЗ 2106, ВАЗ 2121 поплавок соединен металлическим рычагом с подвижным контактом потенциометра. Сам потенциометр представляет собой электрическое устройство, работа которого заключается в создании сопротивления току. Потенциометр выполнен в виде сектора, на который нанесены полосы резистивного материала. В качестве основы потенциометра могут использоваться долговечные толстопленочные резисторы.

Датчик уровня топлива рычажного типа используется в составе блока подачи топлива (кроме датчика блок включает топливный насос с топливозаборником) или отдельно. В силу своей конструкции датчик уровня топлива рычажного типа универсален, т.е. может использоваться на всех топливных баках без ограничений.

Данные для проверки датчика указателя уровня топлива:

Количество топлива в баке Сопротивление датчика, Ом

Пустой бак 315-345

Половина бака 100-135

Полный бак 7 и меньше

Технические характеристики датчиков:

Датчик уровня топлива 2101-2107 кроме 2102, 2104, модель — БМ892

— Номинальное напряжение 12 В.

— Радиус рычага 290 мм.

— Полное сопротивление реостата 345 Ом.

Датчик уровня топлива 2102, 2104, модель — БМ891

— Номинальное напряжение 12 В.

— Радиус рычага 183 мм.

— Полное сопротивление реостата 345 Ом.

Стрелка прибора постоянно показывает полный бак

При включенном зажигании отсоединяем розовый провод от датчика. Если стрелка вернется к началу шкалы — датчик неисправен. В противном случае либо не работает прибор, либо провод замкнут на «массу». Для проверки снимаем комбинацию приборов, отсоединяем от указателя серый провод с красной полосой и включаем зажигание. Если стрелка вернулась в начало шкалы — указатель уровня топлива исправен, а поврежден провод.

Стрелка прибора постоянно показывает пустой бак

При включенном зажигании отсоединяем провод от вывода «Т» датчика и соединяем его с «массой». Если стрелка отклонится — датчик неисправен. Если стрелка не отклонилась, снимаем комбинацию приборов и отсоединяем от вывода указателя уровня топлива серый провод с красной полосой и соединяем его с «массой». Если стрелка отклонилась — прибор исправен, а поврежден провод между датчиком и указателем уровня топлива.

Установка указателя уровня топлива УБ193-3806 может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 21030380601000, УБ193-3806010.

ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106, ВАЗ 2121.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить указатель уровня топлива в комбинации приборов у автомобилей ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106, ВАЗ 2121.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Указатель уровня топлива: проверка и замена датчика топлива

Указатель уровня топлива (типа УБ-193) работает совместно с датчиком БМ-892 (891), установленным в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Указатель уровня топлива УБ-193

На заметку: указатель уровня топлива типа 19.3806 для автомобиля ВАЗ 2107 слегка отличается от корпусных указателей для ВАЗ 2101-2106, 2121. Главные отличия: не имеет своего корпуса, зонная шкала окрашена в желто-зеленый цвет, входит в комбинацию приборов 151.3801 и ее модификации.

Не работает указатель уровня топлива, что делать?

Стрелка прибора постоянно показывает полный бак

Стрелка прибора постоянно показывает пустой бак

Проверка датчика уровня топлива

Данные для проверки датчика указателя уровня топлива:

Количество топлива в баке	Сопротивление датчика, Ом
Пустой бак	315-345
Половина бака	100-135
Полный бак	7 и меньше

Замена датчика топлива

Снимаем пластмассовую накладку бензобака.

1) Отсоединяем два провода от выводов датчика, предварительно пометив их расположение.

Замена датчика топлива ВАЗ 2101-2107

2) Крестообразной отверткой ослабляем винт крепления хомута топливного шланга и снимаем шланг со штуцера топливозаборника.

3) Ключом на «7» отворачиваем шесть гаек и 4) аккуратно вынимаем датчик из бензобака.

Устанавливаем новый датчик в обратной последовательности.

5) Под одну из гаек датчика устанавливаем «массовый» провод.

Технические характеристики датчиков

Датчик уровня топлива 2101-2107 кроме 2102, 2104, модель — БМ892

Номинальное напряжение 12 В.
Радиус рычага 290 мм.
Полное сопротивление реостата 345 Ом.
Масса 0,2 кг.

Датчик уровня топлива 2102, 2104, модель — БМ891

Номинальное напряжение 12 В.
Радиус рычага 183 мм.
Полное сопротивление реостата 345 Ом.
Масса 0,154 кг.

Сколько стоит новый датчик уровня топлива, указатель?

Цена за новый датчик топлива для «классики» находится в пределах 300-400 рублей. Указатель уровня топлива чуть дороже — 400-500 рублей. Все цены указаны для розничных магазинов (регион — Москва и Московская область).

Замена датчика уровня топлива (ДУТ) ВАЗ 2106

Казалось бы, что может быть проще, но нет…это будет долгая и увлекательная история о том как я менял датчик уровня топлива. Началось всё давным давно. Показания прибора уровня топлива (это тот, который стоит в приборной панели) врали ещё, когда на этой машине ездил отец. Т.е. не то чтобы врали, прибор то показывал уровень бензина, то нет, стрелка падала в ноль. Отец собственноручно машиной не занимался никогда, поэтому ездили мы по красной лампочке и одометру. После него на машине успел ещё и брат мой поездить пару лет. Он чинил что-то, если машина просто дальше не ехала уже))) Я хотел разобраться в чём дело сразу, как машина перешла ко мне во владение, но было множество более интересных и значимых доработок. Месяц назад сделал попытку исправить ситуацию. Для начала разобрал сам прибор посмотреть, что там внутри. Вдруг окислилось что-нибудь от времени.

На вид казалось, что всё в порядке. Грешил на него, т.к. то уровень бензина показывает, то когда его больше половины бака, то полностью работает и показывает от полного до пустого бака, то не работает вообще и стрелка в нуле лежит, и ездить приходится до лампочки.
Тогда купил новый прибор уровня топлива в панель. Кстати, в местных магазинах этого приборчика не оказалось, пришлось с Москвы заказывать.

Поменял, результат не изменился. Как я думал, вариантов осталось мало, проблема скорее всего в ДУТ.
Месяц было не до него, гонял по сервисам, искал, где сделать антикор и переварить уже ржавый задний фартук. Сегодня заезжаю на заправку бензинчика подзалить, а то завтра в Москву пилить на антикор. Вливаю 15 литров бензина и прибор на панели начинает лампочкой моргать, говоря что в баке почти пусто. Это меня добило, сколько бензина в баке я знаю только примерно, а когда он будет кончатся не узнаю вовсе. ))) Поехал в магазин и купил ДУТ,

начал менять.

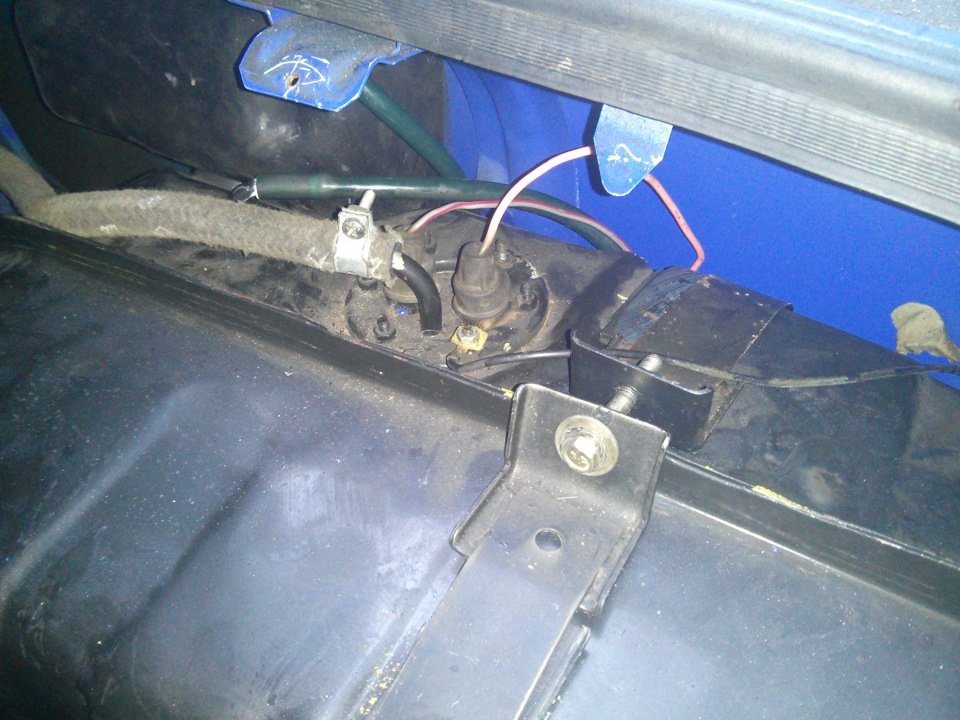

Откурчиваем винты обшивки, отгибаем её.

Длинной торцевой головкой на 7 откручиваем шесть гаечек, которые держат ДУТ, сдергиваем топливный шланг и провода, вытаскиваем старый ДУТ.

Ставим новый в обратном порядке, поворачиваем ключ зажигания и…и нифига. ))) Прибор на панели показывает ноль, красная лампочка горит…Что же делать. Снова откручиваем шесть гаечек, сдёргиваем топливный шланг, вытаскиваем ДУТ. Рукой двигаю поплавок — работает, опускаю в бак — нет. Возился, блин, часа два лишних, и обратно старый поставил, и опять новый, и провода к старому подключал.

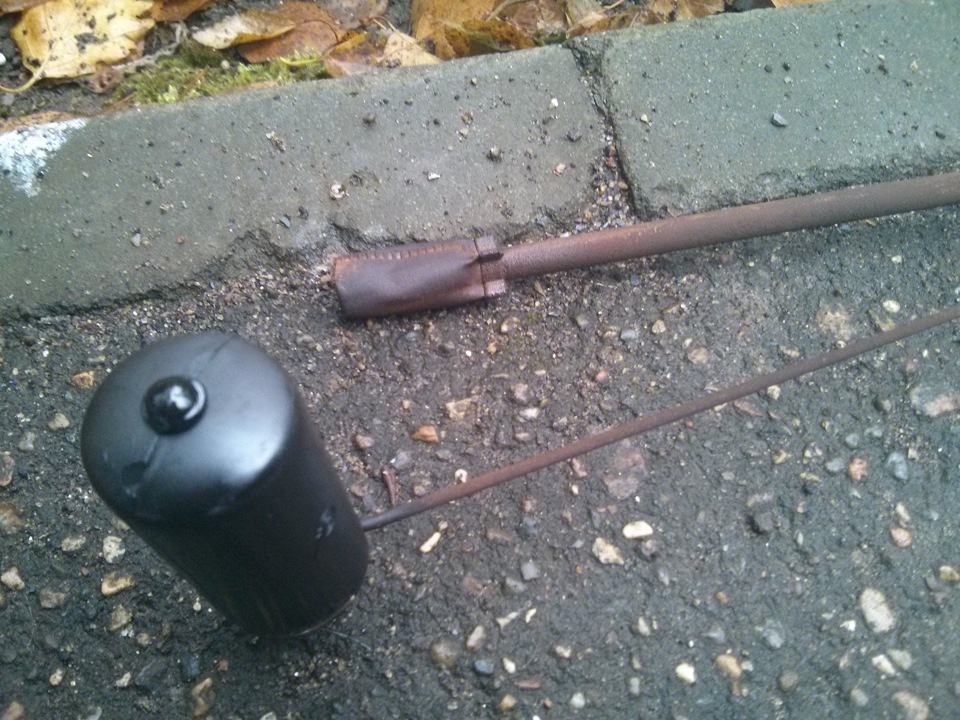

Рукой поплавок двигаю, работает приборчик, в баке нет. При этом при всём, мне было непонятно как он работает, почему-то лампочка загоралась, когда поплавок я поднимал в верхнее крайнее положение. Смотрел на предварительно сделанное фото до снятия ДУТ.

Вдруг провода перепутал, нет всё верно подключил…

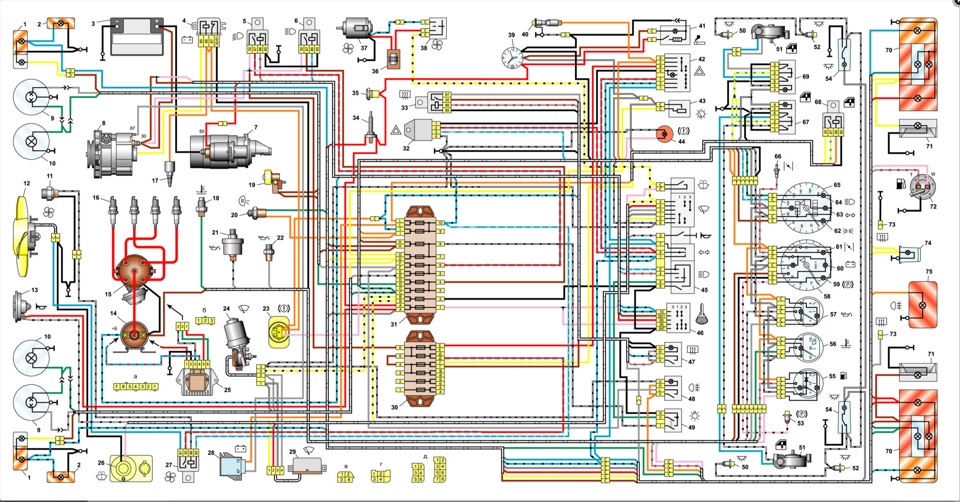

Сверялся с электросхемой ВАЗ 2106.

Да нет же, всё правильно, розовый к «W», полосатый к «T».
В результате плюнул и для эксперимента поменял розовый и полосатый провод местами…и всё заработало…блин. БЛИН! Всё собрал, пришёл домой, посмотрел старые фотографии приборчика из панели.

К лампочке идёт полосатый провод. Блин, КАК? По схеме розовый должен быть от контакта «W» к лампочке прибора, до этого так было подключено, т.е. по схема электрооборудования. А на деле к «W» контакту полосатый провод должен идти, как оказалось. И на новом приборе, кстати, тоже полосатый.

Я не знаю как так, но теперь вроде всё работает.)))

Указатель топлива ВАЗ-2106,2121 АВТОПРИБОР УБ1933806010 — 3 отзыва

Артикул: УБ193-3806010 , артикулы доп.: 2103-3806010

Код для заказа: 003461

Добавить фото

Приемник указателя уровня бензина.
Применяется на следующих моделях:
ВАЗ-2103, -21023, -21021-01, -2105, -2121, -2106

Предел измерения 0-4/4.
Напряжение 12 В.
Посадочный диаметр кожуха 52 мм.

Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж
- » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/pribory-204/#part8901″>Указатель уровня топливаПриборы и датчики / Приборы
Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж
- » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/pribory-175/#part21971″>Указатель уровня топливаПриборы и датчики / Приборы
Легковые автомобили / ВАЗ / ВАЗ-21011 чертеж
- » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/pribory-204/#part4417″>Указатель уровня топливаПриборы и датчики / Приборы
Легковые автомобили / ВАЗ / ВАЗ-21031 чертеж
- » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/pribory-166/#part12388″>Указатель уровня топливаПриборы и датчики / Приборы
Легковые автомобили / ВАЗ / ВАЗ-21211 чертеж
- » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2121-13/pribory-162/#part60828″>Указатель уровня топливаПриборы и датчики / Приборы

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

Датчик уровня топлива автомобиля ВАЗ-2106

Датчик уровня топлива ВАЗ-2106 (сокращенно ДУТ) служит для контроля количества бензина, остающегося в баке автомобиля. На всех моделях «классического» семейства седанов Волжского автозавода (2101-07) с традиционными карбюраторными двигателями, устанавливались одинаковые бензобаки емкостью 39 литров, поэтому и датчики в них монтировали единого типа.

В каталоге запчастей вазовской «шестерки» эта деталь числится под кодировкой 2107-3827010.01. Артикульное наименование датчика — БМ-892. Следует отличать деталь от аналога под обозначением БМ-891, предназначенного для «жигулей» с кузовом универсал (2102, 2104). У них другой радиус рычага: 183 мм вместо 290 мм на седанах. Датчик предназначен для совместной работы со стрелочным указателем уровня типа УБ-193, устанавливаемым на панели приборов водителя.

Устройство и принцип работы

Конструктивно датчик объединен с трубкой заборника топлива на общем фланце, который через герметизирующую прокладку на шести шпильках крепится к установочному отверстию бензобака. На всех машинах жигулевской «классики» бак размещается в вертикальном положении возле заднего правого крыла. Доступ — изнутри багажника, отогнув защитную пластиковую накладку.

Устройство ДУТ простое. Он выполнен на основе реостата, подвижный контакт которого приводится в действие рычагом, на конце которого имеется поплавок. Пластмассовый корпус открытого типа находится непосредственно на трубке топливозаборника.

Дополнительно к переменному сопротивлению в том же корпусе имеется упругий контакт, также связанный с качающимся рычагом. Он замыкается, если остаток бензина в баке становится менее 4–6.5 литров, и включает контрольную лампочку резерва на приборе.

Схема подключения датчика видна на рисунке:

Имеется три контакта, один из которых (черный) крепится винтовым соединением на «массу» машины. Два других выведены на клеммные разъемы: провод розового цвета служит для передачи сигнала на стрелочную часть прибора с реостата, а второй провод (в большинстве схем — серый с красным) отвечает за цепь сигнализатора контрольной лампы.

Возможные неисправности

Несмотря на кажущуюся простоту схемы, причин, по которым не работает указатель уровня в ВАЗ-2106 может быть несколько.

Обрыв в цепи «массы»

На старых машинах случается, что нарушилось соединение черного провода с «массой» авто. При этом прибор на панели при включении зажигания начнет показывать полный бак независимо от реального наличия бензина.

Проверка: подключают минусовой выход ДУТ к надежной «массе» кузова, следят за стрелкой прибора. Если показания изменятся — нужно восстановить нарушенную цепь.

Нет минусового контакта на колодке реостата

Демонтировать ДУТ из бака, зачистить контактные поверхности.

Выход из строя дорожек реостата

С помощью омметра измерить сопротивление между клеммами с проводами розового и черного цвета. В норме диапазон характеристик сопротивления датчика при полном баке порядка 4 Ом, на полностью пустом 110 Ом. Промежуточные показания должны укладываться в заданный интервал. Если нет, следует демонтировать датчик с машины и повторить замеры, перемещая рычаг с поплавком вручную. Если параметры не соответствуют паспортным, деталь следует заменить.

Наиболее частая поломка этого узла на подержанных «жигулях»: стрелка прибора на панели дергается и проваливается в ноль, хотя контрольная лампа еще не загорелась.

Причем проблемы обычно начинаются с уровня 1/2 или 1/3 бака, при большем запасе бензина прибор работает нормально. Причина этого проста. Владельцы редко заправляют машину на полный бак, обычно заливают 15–20 литров бензина. Поэтому в области больше половины подвижный язычок датчика находится редко, а в нижнем диапазоне из-за постоянного трения протирает дорожку. За счет износа качество контакта снижается, в отдельных местах он исчезает вовсе. Изношенный прибор подлежит замене.

Хотя машины классического семейства АвтоВАЗ давно сняты с производства, приобрести для них запчасти до сих пор не составляет труда. Датчик уровня топлива для ВАЗ-2106 стоит порядка 300–400 рублей.
