Выбор датчика включения вентилятора охлаждения

Выбор датчика включения вентилятора охлаждения.

Всем большой привет. Сегодня будет достаточно много букв потому, что запись больше носит рассказ, о выборе датчика включения вентилятора.

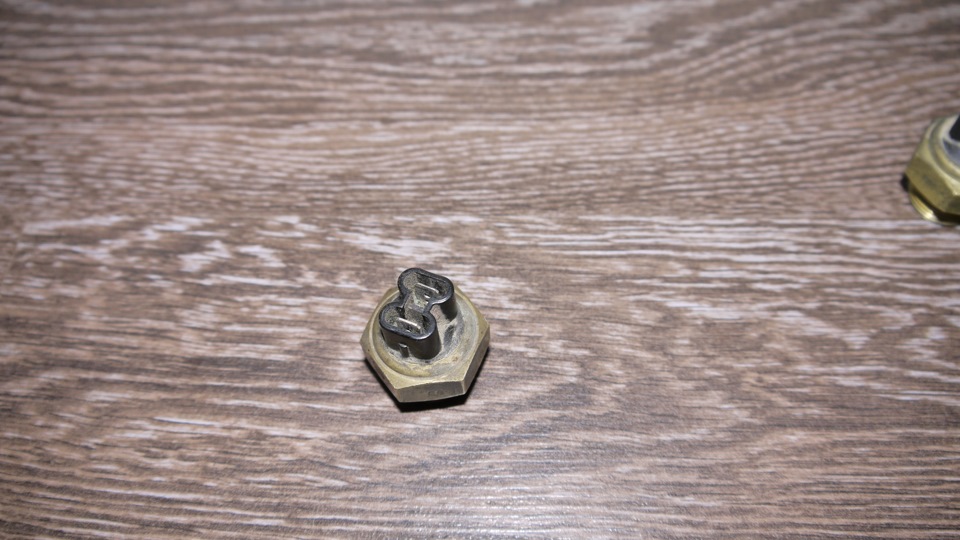

Обо всем по порядку. Еще летом, когда снял радиатор охлаждения, задумался о новом датчике включения вентилятора. Стандартный датчик ТМ-108-10 (индекс 10 означает применение для ваз 2108) срабатывает в заданном интервале температур 99º-94ºС. Списком аналогичных датчиков подходящих по резьбе и подключению поделился finn2108 . В список обширный, производителей много интервал температур включения различный в смысле можно подобрать как в большую стороны так и в меньшую для срабатывания вентилятора (писать не буду обращайтесь в личку). В наших магазинах очень распостраннены две фирмы это Luzar 99º-94ºС и Vernet B6996 97º-92ºС, есть и другие, Цитрон, Kraft, Fenox, Bautler, Pekar и последним обычный Калужский ТМ108-10. Опыт использования отечественных машин показал, что доверять любому из этих датчиков не стоит. Особенно выделю Vernet B6996 97º-92ºС в 2009г этот датчик отказался работать новым купленный за пол часа до ремонта. Многие поступают просто дополнительно выводят кнопку для включения электровентилятора, но это заставляет постоянно контролировать температуру включения, в какой то момент можно и пропустить. Из выше представленного списка выделил две штуки это оригинальный Калужский ТМ108-10 с довольно приличной ценой и по дешевле Pekar новая типа разработка. Остальные не рассматривал вообще тем более всем разрекламированный и давольно полюбившийся Luzar – не нравится мне фирма, сразу скажу любые изделия не будут стоят на данном авто. Разбирая два радиатора с вентиляторами с донора и свой снятый с Разведчицы 086, скрутил датчики включения вентиляторов и сложил в коробку. Какой снят с какого радиатора даже не запоминал. Но задавшийся целью приобрести новый датчик достал их и увидел разницу. Давайте рассмотрим их по ближе. 1. Оказался Калужский ТМ108-10 99º-94ºС.

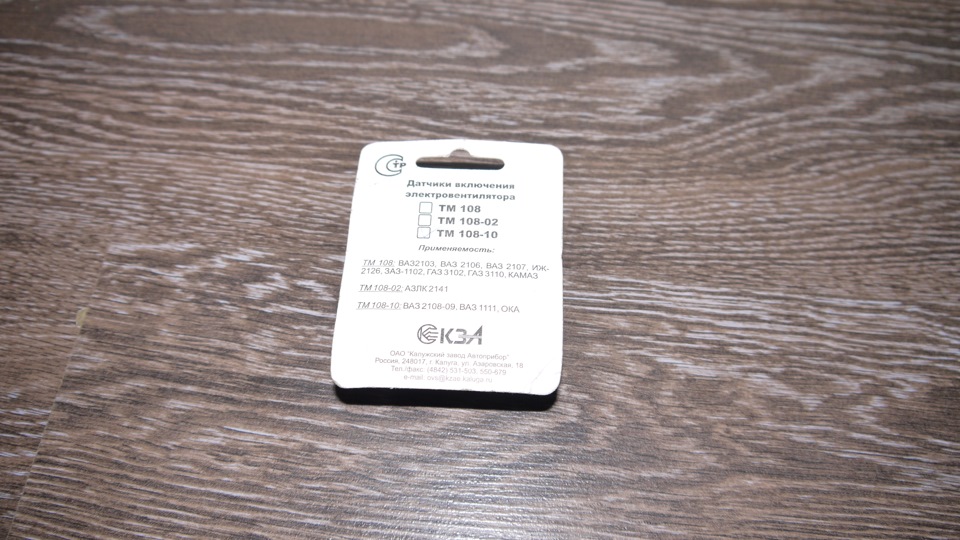

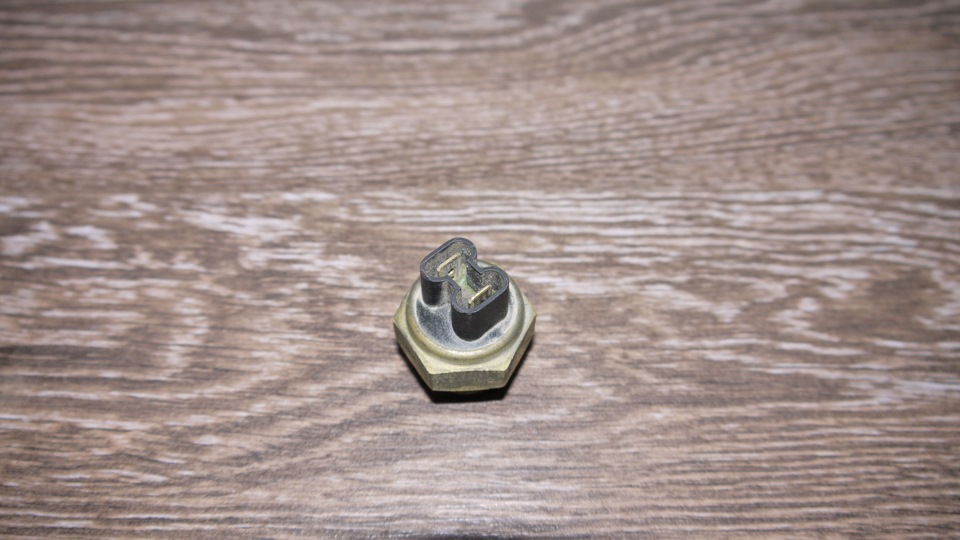

2. Тоже Калужский но с другим обозначением 66 3710 и такой же температурой 99º-94ºС.

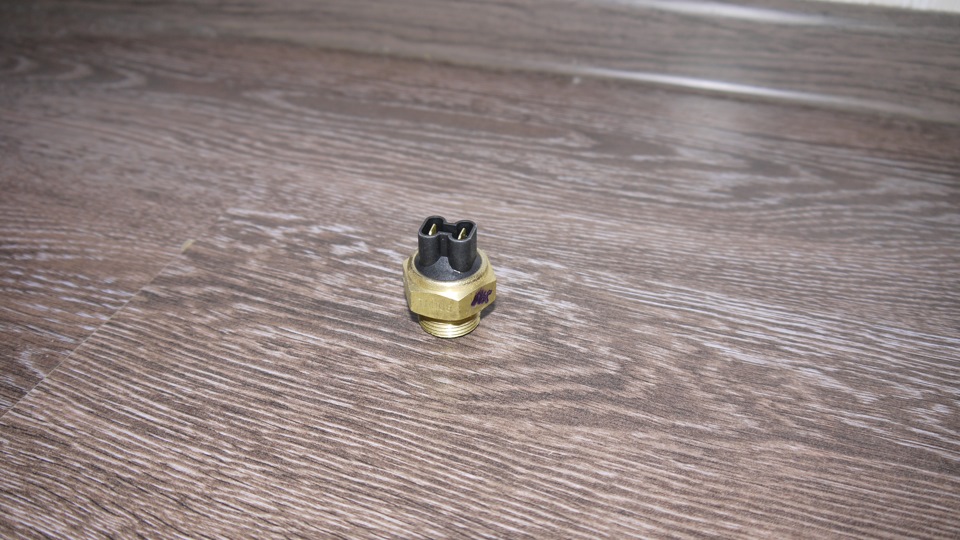

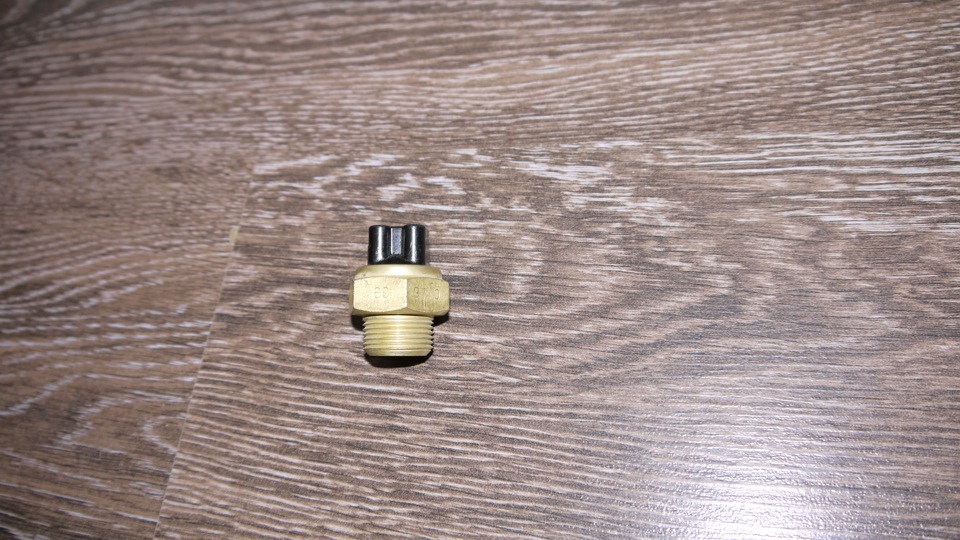

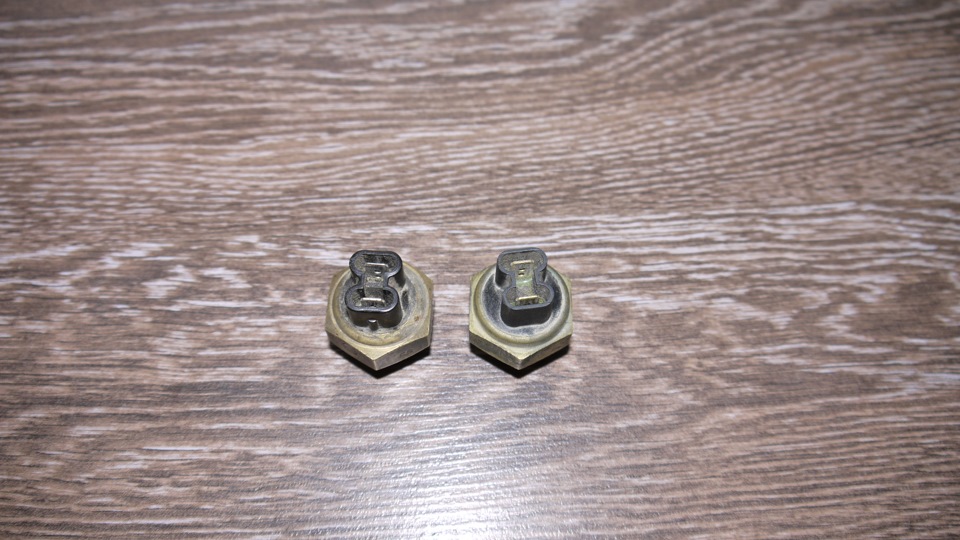

Датчики имеют клеймо КЗА (Калужский) но немного различаются в корпусе. Тот, что 66 3710 имеет внутри перегородку между клеммами и с наружи выступ, прилив.

3. Не работающий новый датчик Vernet B6996 97º-92ºС

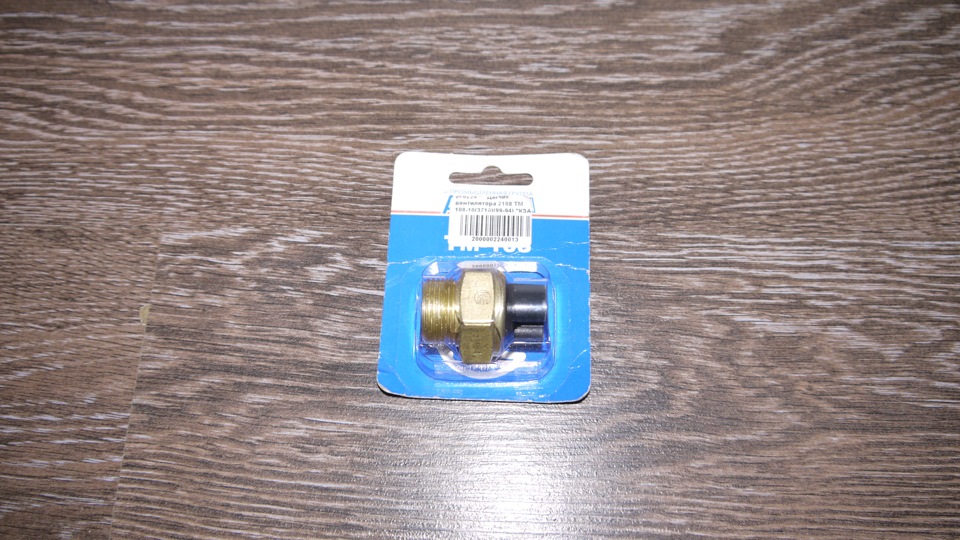

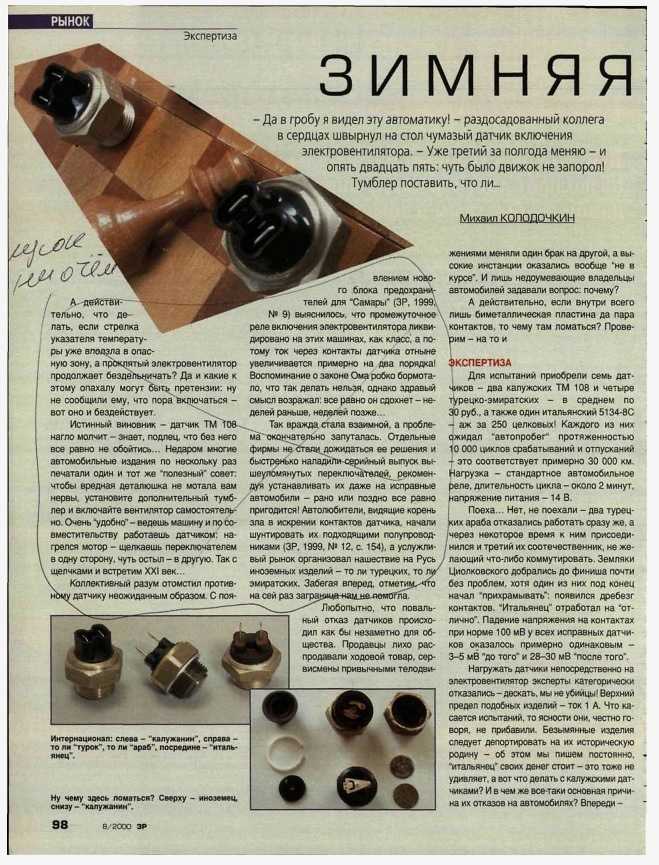

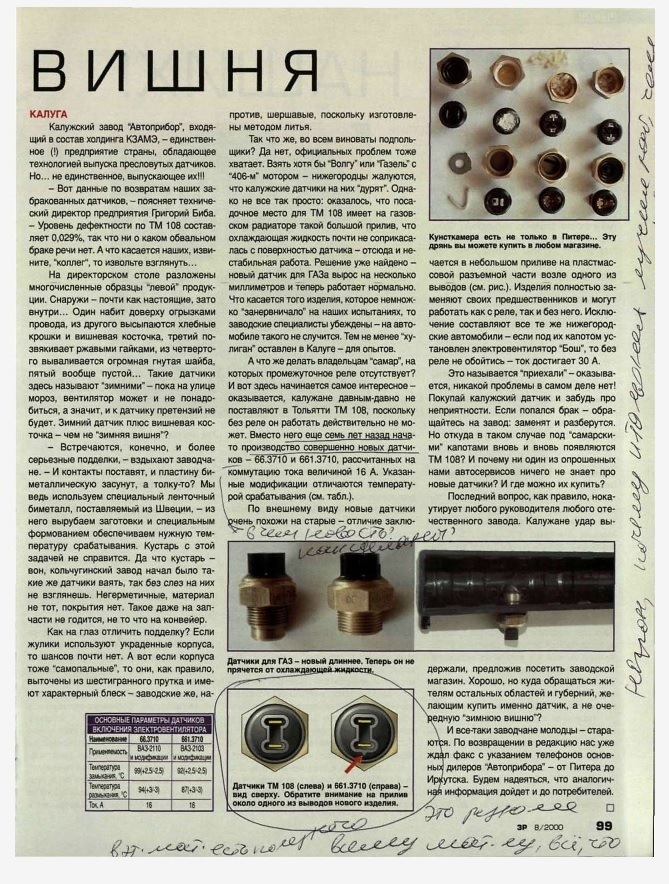

Не сколько дней не мог решить какой же все таки купить датчик ТМ108-10 или Pekar. Читая разнообразные статьи увидел интересную из журнала За рулем за 2000год 8 месяц. В которой рассказали о двух типов датчиков Калуга ТМ108-10 и 66 3710. Оказывается когда на «Самаре» в новом блоке предохранителей исчезло реле включения вентилятора, ток на контакты увеличился, соответственно и датчик изменился. Если на контактах обычного ТМ108-10 ток 1А, то на 66 3710 сделали 16А.

До меня владелец Разведчицы 086 поставил новый блок предохранителей 2114-3722010-18 переходная модель от карбюратора к инжектору, в котором уже отсутствовало реле включения вентилятора. Не знаю с чем это связано в продаже имеются как старые блоки с пальчиковыми предохранителями так и с ножевыми как раз для наших авто, а тот, что поставлен был редкий на прилавках. Поэтому реле было вынесено и установлено рядом с вентилятором. Об подключении поговорим в отдельной статьи, так как еще предстоит разобраться, а правильно ли подключено было. Естественно начал искать в продаже именно 66 3710. Все продавцы как один предлагали Luzar, нашел оригинальный Калужский в Планета Авто, но по обозначение на нем было ТМ108, начал уже думать, что прошло более 15 лет и возможно производитель просто перестал выпускать именно 66 3710, а стал использовать первые корпуса и обозначение ТМ108. Тем более на стикере Планета Авто в скобках обозначения значился (3710). В итоге был приобретен – Датчик включение вентилятора ТМ108-10 КЗА в блистере – 175р.

Вроде и все, можно ставить. Но однажды зайдя в один приличный магазин, увидел на стеллаже именно Калужский датчик включения вентилятора 66 3710. Продавцом был сам хозяин магазина, который давно занимается продажей запасных частей. Он можно сказать дословно подтвердил все мои материалы по датчику. Что выпускается 2 вида ТМ108 и 66 3710. У него в продаже всегда есть и то и другой. Приходят они так же в блистере но как сказал, много места занимают в лоточке, поэтому вытаскивают из него. Датчик имеет внутри перегородку между клеммами и с наружи выступ, прилив и еще одна из клемм красноватая. Цена честно большая порядка – 210р. Не раздумывая взял этот датчик.

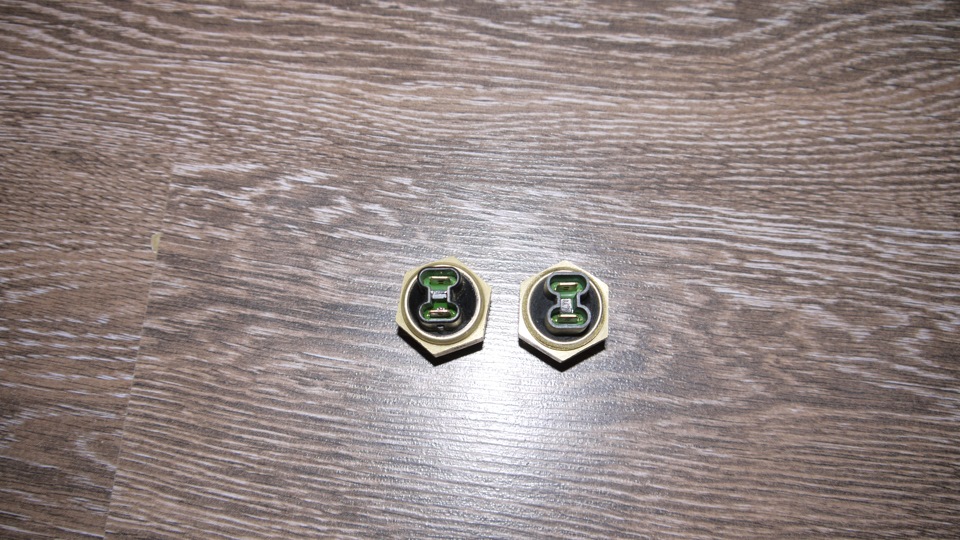

Два новых датчика Калуга.

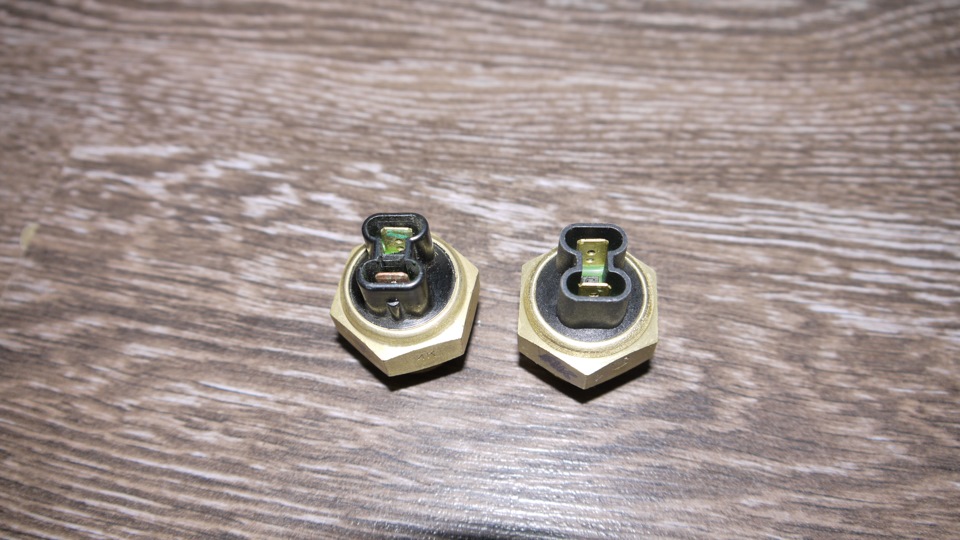

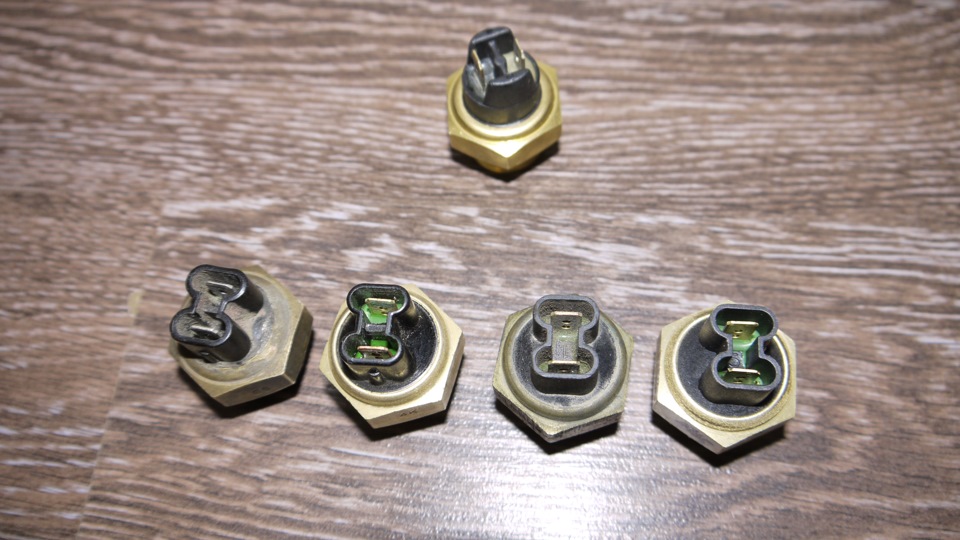

В наличии у меня оказалось теперь аж 5 датчиков, давайте на них посмотрим.

Для установки датчика потребуется кольцо медное, оно продается отдельно поэтому покупаем новое – 14р.

В итоге в нашу новую собранную систему поставлен купленный Калужский датчик вентилятора охлаждения 66 3710, но так же будет установлено реле включения, об этом позже.

Схема подключения вентилятора охлаждения ваз 2109 карбюратор

Схема электрической цепи включения электровентилятора радиатора системы охлаждения двигателя для ВАЗ 2108, 2109, 21099 и их модификаций различны для автомобилей разных годов выпуска. До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему.

Схема включения вентилятора радиатора системы охлаждения на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска

Схема включения вентилятора радиатора системы охлаждения на автомобилях ВАЗ 2108, 2109, 21099 после 1998 года выпуска

Примечания и дополнения

— В случае выхода вентилятора системы охлаждения из строя ремонту он не подлежит и заменяется новым.

Схема подключения
Рисунок 2
(Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 17.3722)

Рисунок 3
( Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 2114-3722010-60 )

Добавлю примеры подключения некоторых кнопок:

Для включения вентилятора системы охлаждения двигателя на ВАЗ 2109 используется термодатчик, установленный в радиаторе. При использовании на автомобиле монтажного блока старого образца (17.3722) включение вентилятора происходит через реле, в монтажном блоке нового образца это реле отсутствует и вентилятор включается напрямую. Если посмотреть внимательно обе схемы, то можно заметить что отличаются они совсем незначительно.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1 — Электродвигатель вентилятора
2 — Датчик включения электродвигателя
3 — Монтажный блок
4 — Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора
А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1 — Электродвигатель вентилятора
2 — Датчик 66.3710 включения электродвигателя
3 — Монтажный блок

А — К выводу “30” генератора

Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Датчик включения (выключения) вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Назначение датчика включения вентилятора

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

— Расположение на автомобиле

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

Расположение датчика включения вентилятора на радиаторе

— Устройство датчика включения вентилятора

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

— Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

— Неисправности датчика включения вентилятора

В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке. Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».

— Применяемость датчика включения вентилятора

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106). Он работает только на указатель температуры.

Датчик включения вентилятора ВАЗ-2108-2110 95-86 град. VERNET TS6995 — 2 отзыва

Артикул: TS6995 , артикулы доп.: 6995, 2108-3828010

Код для заказа: 108539

  • Добавить фото

  • Покупают аналоги
  • показать еще
  • Автобусы / КамАЗ / КамАЗ-52971 чертеж
    • » href=»/catalog/kamaz-8/avtobusy-36/kamaz_5297-266/sistema_ohlajdeniya_dvigatelya-47/#part491018″>Датчик включения вентилятора ТМ 108Система охлаждения / Система охлаждения двигателя
  • Грузовики и прицепы / КамАЗ / КамАЗ-6520 (Euro-2, 3)1 чертеж
    • » href=»/catalog/kamaz-8/gruzoviki_i_pricepy-33/kamaz_6520__euro_2__3_-754/6520_1000252_02_agregat_silovoiy__ukomplektovannyiy_dlya_ustanovki_na_avtomobil-115/#part2107663″>Датчик включения вентилятора ТМ 108Двигатель / 6520-1000252-02 Агрегат силовой, укомплектованный для установки на автомобиль
  • Грузовики и прицепы / КамАЗ / КамАЗ-6522 (Euro-2, 3)1 чертеж
    • » href=»/catalog/kamaz-8/gruzoviki_i_pricepy-33/kamaz_6522__euro_2__3_-755/6520_1000252_02_agregat_silovoiy__ukomplektovannyiy_dlya_ustanovki_na_avtomobil-115/#part2107663″>Датчик включения вентилятора ТМ 108Двигатель / 6520-1000252-02 Агрегат силовой, укомплектованный для установки на автомобиль
  • Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/lektroventilyator-166/#part21755″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-21093 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/lektroventilyator-192/#part34125″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/lektroventilyator-192/#part34123″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/lektroventilyator-192/#part34124″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-21152 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/lektroventilyator-168/#part54419″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/lektroventilyator-168/#part54420″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-21101 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/lektroventilyator-220/#part42420″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-21121 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2112-12/lektroventilyator-220/#part51036″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ЗАЗ / ЗАЗ-1102 (Таврия Нова)1 чертеж
    • » href=»/catalog/zaz-6/legkovye_avtomobili-30/zaz_1102__tavriya_nova_-841/detali_sistemy_ohlajdeniya-31/#part2228013″>Термореле включения электровентилятораСистема охлаждения / Детали системы охлаждения
  • Легковые автомобили / ЗАЗ / ЗАЗ-1105 (Дана)1 чертеж
    • » href=»/catalog/zaz-6/legkovye_avtomobili-30/zaz_1105__dana_-908/detali_sistemy_ohlajdeniya-31/#part2228013″>Термореле включения электровентилятораСистема охлаждения / Детали системы охлаждения
  • Легковые автомобили / Daewoo / Lanos1 чертеж
    • » href=»/catalog/daewoo-19/legkovye_avtomobili-30/lanos-906/radiator_i_lektroventilyator_sistemy_ohlajdeniya-80/#part2347748″>Термореле включения электровентилятораСистема охлаждения / Радиатор и электровентилятор системы охлаждения
  • Легковые автомобили / ВАЗ / ВАЗ-21031 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/lektroventilyator-163/#part12344″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-21083 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/lektroventilyator-198/#part30218″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/lektroventilyator-198/#part30219″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/lektroventilyator-198/#part30217″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-210993 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/lektroventilyator-192/#part38063″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/lektroventilyator-192/#part38064″>ДатчикЭлектрооборудование / Электровентилятор
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/lektroventilyator-192/#part38062″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-1111 «ОКА»1 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_1111__oka_-16/lektroventilyator-126/#part67764″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/lektroventilyator-220/#part46728″>ДатчикЭлектрооборудование / Электровентилятор
  • Легковые автомобили / ЗАЗ / ЗАЗ-1103 (Славута)1 чертеж
    • » href=»/catalog/zaz-6/legkovye_avtomobili-30/zaz_1103__slavuta_-842/detali_sistemy_ohlajdeniya-31/#part2228013″>Термореле включения электровентилятораСистема охлаждения / Детали системы охлаждения
  • Легковые автомобили / Chevrolet / Chevrolet Lanos1 чертеж
    • » href=»/catalog/chevrolet-125/legkovye_avtomobili-30/chevrolet_lanos-904/radiator_i_lektroventilyator_sistemy_ohlajdeniya-80/#part2336898″>Термореле включения электровентилятораСистема охлаждения / Радиатор и электровентилятор системы охлаждения
  • Легковые автомобили / ЗАЗ / ZAZ Sens1 чертеж
    • » href=»/catalog/zaz-6/legkovye_avtomobili-30/zaz_sens-843/radiator_i_lektroventilyator_sistemy_ohlajdeniya-80/#part2356192″>Термореле включения электровентилятораСистема охлаждения / Радиатор и электровентилятор системы охлаждения

    Для этого товара еще нет обзоров.

В каждом современном транспортном средстве есть вентилятор охлаждения радиатора, который управляется простым устройством — датчиком включения вентилятора. Все об этих датчиках, их существующих типах, конструкции и принципах работы, а также о правильном выборе и замене — читайте в предложенной статье.

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Серия статей ««Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей» рассказывает о характерных проблемах и неполадках машин, выпускаемых Волжским автомобильным заводом. Сегодня мы поговорим о переднеприводном семействе «Самара», а также его современных аналогах.

Датчик включения вентилятора ваз 2109 карбюратор цена

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.
Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2108, 2109, 21099, ВАЗ 2110, 2111, ВАЗ 2115 с карбюраторным двигателем.

Датчик включения электровентилятора производства ЗАО «Старооскольский Завод Автотракторного Электрооборудования» предназначен для управления работой электровентилятора в системе охлаждения двигателя автомобиля (своевременного включения и отключения электровентилятора охлаждения радиатора двигателя автомобиля). Конструктивно датчик «СОАТЭ» состоит из металлического цилиндрического корпуса выключателя, совмещённого со штуцером с наружной резьбой, внутренними контактами, термобиметаллической пластины и пластмассового низковольтного разъёма с двумя плоскими металлическими низковольтными контактами. Изменение температуры вызывает перемещение термобиметаллической пластины и замыкание-смыкание внутренних контактов включения (отключения) вентилятора охлаждения.

Технические характеристики.

Номинальное напряжение питания: 12 В.

Температура включения электровентилятора: 99°С.

Температура выключения электровентилятора: 94°С.

Статьи о товаре

Скачать прайс-листы

Чтобы скачать прайс-листы — вам необходимо авторизоваться.
Если вы впервые на сайте, заполните пожалуйста регистрационную форму.

Прайс-Лист

  • Спецпредложения
  • Запчасти КАМАЗ
  • Запчасти КАМАЗ-5490
  • Запчасти МАЗ, ЯМЗ
  • Запчасти ЗИЛ
  • Запчасти ЗМЗ, к а/м ГАЗ
  • Запчасти на легковые Волжанки
  • Запчасти для Газелистов
  • Запчасти на грузовые Газоны
  • Запчасти на гусеничку ГАЗ-71
  • Запчасти УАЗ, УМЗ
  • Запчасти КрАЗ, БелАЗ
  • Запчасти УРАЛ
  • Запчасти АВТОБУСЫ
  • Запчасти АМАЗ
  • Запчасти ИКАРУС
  • Запчасти КАВЗ
  • Запчасти ЛАЗ
  • Запчасти ЛИАЗ
  • Запчасти НЕФАЗ
  • Запчасти ПАЗ
  • Прочие автобусы
  • Тракторы, ком.техника, навесное оборудование
  • Тракторы и мотоблоки
  • Коммунальная техника
  • Навесное и прицепное оборудование
  • Запчасти для ТРАКТОРОВ и СПЕЦТЕХНИКИ
  • JCB — запчасти на спецтехнику
  • Автокран (КС-3577, КС-4517 и др.)
  • АМЗ (А-01, А-41, Д-440, Д-442, Д-447, Д-461, Д-467)
  • Амкодор (ТО-18, ТО-28, ТО-30 и др.)
  • АТЗ (Т-4А, ТТ-4М)
  • ВгТЗ (ДТ-75)
  • ВМТЗ (Д-120, Д-144, Д-130, Д-145Т)
  • ВТЗ (Т-25, Т30А-80, ВТЗ-2048)
  • ЛТЗ (Т-40, ЛТЗ-55, ЛТЗ-60)
  • МКСМ, UNC, DETVAN
  • МТЗ — запчасти для тракторов
  • ОТЗ (ТДТ-55)
  • ПТЗ (К-700/701/702/703/704)
  • ХТЗ (Т-150, МТ-ЛБ)
  • ЧТЗ (Т-130, Т-170, Б-10, Б-12, Б-170, Т-10М, ДЭТ-250)
  • ЮМЗ — запчасти для тракторов
  • Прочая спецтехника и тракторы
  • РВД — шланги и рукава высокого давления
  • Запчасти и двигатели ММЗ

    Все запчасти от А до Я
    (174 065 запчастей на 03.08.2019)

    Контакты

    Автокаталог

    • Легковые автомобили
    • ВАЗ
    • УАЗ
    • ГАЗ
    • АЗЛК
    • ИЖ
    • ЗАЗ
    • ЗИЛ
    • ЛуАЗ
    • РАФ
    • BYD
    • Chevrolet
    • Daewoo
    • Geely
    • Great Wall
    • Hyundai
    • Lifan
    • Tata
  • Грузовики и прицепы
  • Автокомпонент Плюс
  • БелАЗ
  • Брянский Арсенал
  • ГАЗ
  • ЕлАЗ
  • ЗИЛ
  • КАЗ
  • КамАЗ
  • КрАЗ
  • Мадара
  • МАЗ
  • МЗКТ
  • МоАЗ
  • НефАЗ
  • СЗАП
  • Тонар
  • УралАЗ
  • ЧМЗАП
  • BAW
  • DAF
  • DongFeng
  • FAW
  • Foton
  • HOWO
  • Hyundai
  • IVECO
  • JAC Motors
  • MAN
  • Shaanxi
  • Studebaker
  • Tata
  • ТАТРА
  • Volvo
  • Автобусы
  • АМАЗ
  • Богдан
  • ЗИЛ
  • КАВЗ
  • КамАЗ
  • ЛАЗ
  • ЛЗГМП
  • ЛиАЗ
  • НефАЗ
  • ПАЗ
  • Hyundai
  • Ikarus
  • Karosa
  • Neoplan
  • Трактора и комбайны
  • Бобруйскагромаш
  • БЭМЗ
  • ВгТЗ
  • Воронежсельмаш
  • ВТЗ
  • Гомсельмаш
  • ДКЗ
  • КЗК
  • Кировец-Ландтехник
  • Клевер
  • Красная Звезда
  • Лидсельмаш
  • ЛТЗ
  • Мозырский МЗ
  • МТЗ
  • НефАЗ
  • ПТЗ
  • Сибсельмаш
  • ТеКЗ
  • Техника-сервис
  • ТКЗ
  • ХЗТСШ
  • ХТЗ
  • ЮМЗ
  • Amity
  • CASE IH
  • Fortschritt
  • Foton
  • Lemken
  • MacDon
  • TIGARBO
  • Спецтехника

    Торговые марки

    В зависимости от объема ваших заказов в месяц,
    мы предлагаем нашим клиентам следующие цены:

    Опт 1. – при заказах от 70 000 до 170 000 руб.
    Опт 2. – при заказах от 170 000 до 400 000 руб.
    Опт 3. – при заказах от 400 000 руб.
    Опт 4. – VIP цена по индивидуальным контрактам.
    Розница — Цена при розничной продаже и маленьких единичных покупках.

    Все цены указаны с НДС в рублях РФ.
    Вам видны цены в соответствии с Вашим уровнем доступа.

    ВАЗ-2109 стал выпускаться на Волжском автозаводе с 1987 года. Данная модель являлась глубокой проработкой «восьмерки», призванной исправить недостатки родительской модели. Прежде всего, кузов автомобиля стал пятидверным, что, несомненно, придало популярности ВАЗ-2109, который не только поставлялся на экспорт, но и серийно выпускался за рубежом.

    В настоящее время постоянным стабильным спросом пользуются запасные детали, применяемые при техническом обслуживании данных автомобилей: масляные фильтры, различные технические жидкости, тормозные колодки и диски сцепления. В связи с естественным временным износом моторной базы автомобилей возрастает потребность в запчастях к двигателям, сцеплению и механическим коробкам передач. Постоянно требуются различные детали к ходовой части автомобиля, заменяемые на более современные и качественные.

    Помимо основных запасных частей, применяемых для ремонта или периодического технического обслуживания автомобиля, существует множество деталей, используемых для тюнинга и рестайлинга данной марки ВАЗ. Популярность доработки «девятки» связана с достаточно дешевой стоимостью исходного автомобиля и удачной первоначальной формой кузова, позволяющего вносить множество удачных изменений в экстерьер машины.

    Датчик включения вентилятора ВАЗ 2108, 21083, 2109, 21099, 2113, 2114, 2115 | AURORA (Польша)

    Датчик включения вентилятора ВАЗ 2108, 21083, 2109, 21099, 2113, 2114, 2115. Производиться торговой маркой AURORA (Польша). Изделие под каталожным номером 2108-3808800 — характеризуется высоким качеством производства, надежностью и долговечностью.

    Датчик включения вентилятора входит в систему вспомогательного электрического оборудования, обеспечивающего комфортную и безопасную эксплуатацию авто. Оно изготовлено из качественных материалов и соответствует техническим стандартам.

    Условия покупки датчика:

    В нашем магазине приобрести изделие можно на следующих условиях:

    • по умеренной цене;
    • с оперативной доставкой;
    • гарантией качества;
    • по наложенному платежу.

    Если у вас остались вопросы, позвоните нам или закажите обратный звонок. Наши специалисты окажут профессиональную консультацию данного товара.

    БОЛЬШЕ ИНФОРМАЦИИ О ДАТЧИКАХ AURORA™

    МЫ ЯВЛЯЕМСЯ ОФИЦИАЛЬНЫМИ ПРЕДСТАВИТЕЛЯМИ БРЕНДА AURORA™

    ПродавецKAMO
    Название модификацииДатчик включения вентилятора ВАЗ 2108, 21083, 2109, 21099, 2113, 2114, 2115 | AURORA (Польша)
    НаличиеВ наличии
    СостояниеНовый
    БрендAURORA
    Каталожный номер2108-3808800
    Код производителя товара (MPN)FS-LA2108
    Модель техники2108, 21083, 2109, 21099, 2113, 2114, 2115
    Марка техникиВАЗ
    Вид техникиЛегковое авто
    Вид запчастиДатчик включения вентилятора
    Напряжение12 В
    Посадочные размерыМ12х1,5, Размер под ключ SW29
    ОсобенностьТемпература включения 99 °C, Температура выключения 94 °C

    ДЛЯ НАШИХ ПОКУПАТЕЛЕЙ ДОСТУПНЫ СЛЕДУЮЩИЕ СПОСОБЫ ОПЛАТЫ:

    • Оплата наличными при получении товара (услуга «Наложенный платеж«).
    • Переводом средств на карту «ПриватБанк». При этом вы сэкономите 2% от стоимости доставки.
    • Безналичный расчет без НДС. Высылаем счет на вашу электронную почту. После оплаты отправляем товар.
    • Безналичный расчет с НДС. Высылаем счет на вашу электронную почту. После оплаты отправляем товар.

    Вы оплачиваете продукт после того, как проверяете его на базе грузоперевозчика в Вашем городе. После чего, средства передаются в кассу нашей организации, а вы забираете товар.

    НА ВСЕ ТОВАРЫ ПРЕДОСТАВЛЯЕТСЯ ГАРАНТИЯ

    • Вы можете обменять товар бесплатно, оплатив только доставку в течение 14 дней после покупки. Это право гарантирует вам «Закон о защите прав потребителя».
    • Официальной гарантии от производителя до 24 месяцев (в зависимости от бренда).

    Заводы производители предоставляют гарантию на срок, указанный в паспорте изделия, он может быть больше срока гарантии, предоставленного магазином.

    Подтверждением гарантийных обязательств служит гарантийный талон.

    ЕСЛИ ТОВАР ВАМ НЕ ПОДОШЕЛ:

    Вы можете обменять товар бесплатно, оплатив только доставку в течение 14 дней после покупки. Это право гарантирует вам «Закон о защите прав потребителя».

    • 15-60 дней — 10% от цены (без видимых повреждений);
    • 61-180 дней — 20% от цены (без видимых повреждений);
    • 181-360 дней — 30% от цены (без видимых повреждений).

    У НАС РАБОТАЕТ ДИСКОНТНАЯ СИСТЕМА СКИДОК

    Получите скидку уже при первой покупке. Ознакомьтесь более подробно перейдя по ссылке.

    Датчик вентилятора 2103-2107 92/87С

    • Характеристики
    • Комплектация
    • Применяемость
    • Вопросы
    • Отзывы

    Основные характеристики

    Комплектация
    Применяемость
    Вопросы

    купил 2 датчика 92-87 оба вкл на 85. подключал через реле. Может что то я не так подключаю?

    14 Октября 2015

    Сообщите, пожалуйста, на какой ток рассчитан датчик LS 0103? Подходит ли он для использования в схеме включения вентилятора без реле, т.е. коммутация вентилятора охлаждения непосредственно через датчик?

    Здраствуйте точнее крышка у меня от 2109-2110 ВопрОс у них радиатор другой или хуже от этого будет,зато у меня геркон и слежу за уровнем охл жидкости.А от помпы эффекта чето неощутил посмотрим как по трассе будет.А датчик ваш обязательно поставить.Подскажите есть ли какойто блок чтоб вентилятор радиатора имел плавный пуск? Я слышал у вас есть вентилятор на 11 лопастей лузар у меня 2110 на 8мь?

    Для ваз 2108-21099, 2113-2115 используется свой типоразмер радиатора, к тому же для этих автомобилей используется двухходовой радиатор (патрубки с одной стороны), а для классики одноходовой — патрубки с разных сторон.

    При использовании крышки расширительного бачка вам необходимо не затягивать крышку плотно, так как давление срабатывания крышки РБ более чем в 2 раза выше, чем крышки радиатора. Наш датчик LS 0103 просим установить в качестве диагностической меры.

    Если вы хотите сделать плавный запуск вентилятора с регулировкой его скорости вращения, то существуют специальные блоки плавного управления вентилятором системы охлаждения — их производят несколько производителей.

    Здраствуйте у меня была проблема грелась машина 2104 мотор 1,5 лит.Поставил ваш радиатор спорт.В отличии от обычного видно качество.Промыл систему два раза залил антифриз красный и поставил расширительный бачок от приоры а клапан на радиаторе убрал совсем.Вентилятор радиатора стал включаться часто и работать недолго это нормально ? Термостат лузар стоит.Купил помпу турбо лузар от нее эфект будет или бессмысленная покупка ?

    Помпа LWP 01014 имеет повышенный расход охлаждающей жидкости — соответственно температура в двигателе должна быть более стабильной.

    у нас есть еще пара вопросов по системе охлаждения вашего автомобиля:

    1. Вместе с приоровским бачком вы установили крышку расширительного бачка? ее давление срабатывания 1,1-1,7 атм, а у крышки радиатора давление срабатывания 0,5 атм — соотвественно существует риск протечки системы охлаждения.

    2. На какую температуру срабатывания у вас в радиатор вкручен датчик? У вас должен быть установлен датчик ТМ 108 (фирменный номер Luzar LS 0103) с температурой включения 92+-2 градуса, температурой выключения 87+-2 градуса. Вентилятор включается только после подачи напряжения с датчика. Датчики некоторых конструкций имеют биметаллическую пластину, которая при нагреве изгибается и замыкает контакт. Недостатком такой конструкции является возможные кратковременные замыкания контактов, когда термобиметаллическая пластина еще не изогнулась до постоянного контакта. У датчиков включения вентилятора LUZAR конструкция основана на принципе расширения воска — воск при нагреве расширяется, преодолевает сопротивление пружины, которая в свою очередь, надежно замыкает подпружиненный контакт. Советуем попробовать поставить наш датчик LS 0103.

    Ещё раз здравствуйте. Вернёмся к вентилятору (пару постов ниже). Один из датчиков был Лузар LS0103 с температурой срабатывания 92/87 градусов. Термостат срабатывает при 85 градусов. Радиатор новый. Куда ещё копать?

    С датчиком, который вы используете сейчас с температурой включения 92+- градуса возможна следующая ситуация:

    объем жидкости в вашем радиаторе невелик, при этом датчик срабатывает при температуре 90 градусов, термостат при этой температуре еще полуоткрыт, соотвественно циркуляция жидкости через радиатор осуществляется только в половину, чем при полностью открытом термостате. Датчик срабатывает — вентилятор быстро охлаждает радиатор — датчик отключает вентилятор — затем поток жидкости снова его нагревает и вентилятор включается снова. Поэтому вам все-таки необходимо использовать датчик с температурой включения 99+-2 градуса. Если после установки такого датчика проблема не исчезнет — то проблема скрывается в плохом контакте электропроводки.

    19 Августа 2012

    Добрый день подскажите как отличить вашу продукцию от подделки?
    и может ли датчик LS 0103 комплектоватся уплотнительным кольцом из аллюминия?

    здравствуйте . подскажите пожалуйста какой датчик включения вентилятора устанавливается на ваз 2106 ижевской сборки двигатель 1600

    Здравствуйте! Подскажите пожалуйста, у меня 21011, хочу поменять радиатор и установить вентилятор как у 2107, который сам обдувает и сам выключается, а не постоянно как сейчас. Что для этого необходимо? У Вас это приобрести можно?

    Датчик включения вентилятора ваз 21099 инжектор

    Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099.

    Назначение датчика включения вентилятора

    Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

    Расположение на автомобиле

    Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

    Устройство датчика включения вентилятора

    Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

    Принцип действия датчика включения вентилятора

    На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

    Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

    На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

    Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

    Неисправности датчика включения вентилятора

    Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

    Применяемость датчика включения вентилятора

    В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

    Примечания и дополнения

    — На инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

    — В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106). Он работает только на указатель температуры.

    Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

    Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

    Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

    Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

    Устройство и принцип действия

    Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

    Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

    Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

    Два датчика температуры антифриза для ВАЗ

    Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

    На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

    Возможные неисправности

    Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

    Итак, почему ДТОЖ не работает:

    1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
    2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
    3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

    Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

    Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

    1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
    2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
    3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
    4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

    Проверка и замена ДТОЖ

    Есть несколько вариантов диагностики устройства — первый:

    1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
    2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
    3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

    Таблица соответствия температуры и сопротивления

    Второй способ диагностики:

    1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
    2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
    3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

    Как произвести замену своими силами:

    1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
    2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
    3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
    4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

    Видео «Наглядная инструкция по замене устройства»

    О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

    Если Ваш Ваз 2109 перегревается — стрелка указателя температуры двигателя находится выше 90 градусов, то возможной причиной этого помимо поломки водяного насоса может быть неработающий датчик включения вентилятора на радиаторе системы охлаждения.

    Датчик включения вентилятора Ваз 2109

    Когда температура двигателя Ваз 2109 достигает 88 градусов, то термостат приоткрывается и пускает охлаждающую жидкость по большому кругу охлаждения. Однако если и этого не достаточно,(температура двигателя Ваз 2109 продолжает подниматься более 90 градусов) то датчик для включения вентилятора в радиаторе должен включить вентилятор. То есть назначение датчика включения вентилятора в радиаторе — включать вентилятор при температуре охлаждающей жидкости более 90 градусов.
    Датчик установлен в радиаторе Ваз 2109 и представляет собой обыкновенный переключатель, который разомкнут при температуре меньше 90 градусов и замкнут при температуре более 90 градусов.
    Поэтому проверка его чрезвычайно проста: на перегретом работающем двигателе открываем капот и отверткой замыкаем контакты датчика температуры в радиаторе.

    Перемыкаем отверткой контакты датчика

    Если вентилятор запустится, значит датчик неисправен и требует замены.Замена его классическая: сливаем тосол(смотри Замена радиатора отопителя(печки) Ваз 2109), выкручиваем датчик, закручиваем новый датчик, заливаем тосол).

    Если вентилятор не запускается то необходимо проверять реле включения вентилятора и сам вентилятор. Как это делается на Ваз 2109 будет рассмотрено в отдельной статье.

    Датчик температуры ваз 2109

    Датчик охлаждающей жидкости Ваз 2109

    От корректной работы охлаждающего вентилятора в немалой степени зависит состояние двигателя и его способность поддерживать в допустимых пределах все важнейшие параметры. Особенно это актуально в жаркое время года и тем более тогда, когда на перегруженных улицах постоянные резкие изменения режимов делают работу двигателя особенно нагруженной, а длительная остановка для вынужденного охлаждения и устранения проблемы нежелательна или, вообще, невозможна.

    Многолетнее статистическое отслеживание эксплуатации автомобилей ваз 2109 показывает, что львиная доля отказов связанных с охлаждением, припадает на датчик включения вентилятора, который за все прошедшие годы так и не стал надежнее. Дело доходит до того, что даже при замене отказавшего датчика, приходиться искать, по-настоящему, исправное изделие среди нескольких совершенно новых датчиков.

    Впрочем, объяснение подобному положению кроется, возможно, в большом количестве некачественных подделок на современном рынке запасных частей. Исходя из сказанного, становятся понятно, что минимальными сведениями о том, как устроен датчик включения вентилятора, где он находиться, как его проверить и как его, в конце концов, поменять должен обладать любой владелец ваз 2109.

    Сам по себе датчик включения вентилятора имеет достаточно простую конструкцию. В основе его работы лежит способность измерительного элемента, в виде биметаллической пластины, деформироваться под воздействием высокой температуры и замыкать, при этом, соответствующие контакты (по сути, такой же принцип используется в работе любого современного утюга).

    Для различных модификаций двигателя датчик настроен на различную температуру, причем современные модели имеют два варианта срабатывания – для двух различных скоростей вентилятора. Такие измерители имеют несколько более высокую точность, и отличить их можно по наличию дополнительной пары контактов.

    В случае возникновение подозрений на ненормальную работу вентилятора (он не включается при заведомо высокой температуре охлаждающей жидкости или, наоборот, включается сразу после запуска холодного двигателя) долго искать, где находится датчик включения вентилятора, не приходится – достаточно добраться до нижней части радиатора и тот элемент, от которого отходит два провода и есть искомый датчик.

    Конечно же, можно сразу выполнить его замену и в большинстве случаев проблема будет решена, однако торопиться все же не следует и для надежности результата рекомендуется выполнить несколько несложных проверок, позволяющих более точно определить истинную причину отказа системы охлаждения:

    1. В случае если вентилятор не включается согласно штатной схемы работы рекомендуется попробовать перемкнуть между собой провода, идущие к датчику — если вентилятор включился и датчик при этом горячий, то причина проблемы заключается именно в нем.Если же в момент проверки радиатор был горячий, а корпус датчика теплый, то дополнительно следует проверить состояние термостата и уровень охлаждающей жидкости;
    2. При замыкании проводов датчика вентилятор не включается, и отсутствуют звук сработавшего реле — в данном случае следует проверить состояние предохранителя № 4 и исправность реле;
  • При замыкании проводов вентилятор не запускается, однако реле срабатывает нормально – необходимо проверить предохранитель №8;
  • Если вентилятор без особых причин запускается на холодном двигателе и не выключается длительное время, то в этом случае следует попробовать отсоединить от датчика один из проводов – если вентилятор остановился, то причина кроется, опять-таки, в датчике (залипание его контактов).Если же подобное действие результата не дало и вентилятор продолжает работать, то, скорее всего, залипли контакты управляющего реле.

    Замена датчика включения вентилятора ваз 2109 выполняется очень просто и из инструмента для этого понадобиться только ключ на «30».

    Выполняется подобная технологическая операция в следующей последовательности:

    Установка датчика производится в обратной последовательности. Если новый датчик находиться под рукой, то на холодном двигателе можно попытаться заменить изделия не сливая предварительно охлаждающую жидкость. При быстром выполнении замены — потери жидкости будут минимальными.

    Устанавливаем комбинацию приборов ВАЗ 2110 в ВАЗ 2109

    Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.

    Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

    Плюсы в сравнении со штатной панелью ВАЗ 2109:

      Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля. Более точные приборы. Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники. Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

      Нужно допиливать козырек панели приборов, размеры комбинаций отличаются. Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

    Так или иначе, но плюсы перевешивают.

    Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

    Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:

    В результате на своих местах останутся только 3 провода.

    Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

    Нумерация контактов в колодках в соответствии со схемой:

    Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать.

    Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

    Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:

    Схема электрооборудования автомобиля ВАЗ-2108, ВАЗ-2109

    Нажмите для увеличения (380 КБайт)

    1) Блок — фара ваз-2109 (фара, с передним фонарем); 2) Моторедуктор очистителя фар; 3) Датчик температуры ваз-2109; 4) Выключатель подкапотной лампы; 5) Звуковой сигнал; 6) Выключатель света заднего хода; 7) Электродвигатель вентилятора; 8) Датчик электродвигателя вентилятора; 9) Клапан омывателя фар; 10) Генератор ваз-2109; 11) Клапан омывателя заднего стекла; 12) Клапан омывателя ветрового стекла; 13) Электродвигатель омывателя стекол; 14) Лампа подкапотная; 15) Свечи зажигания ваз-2109; 16) Штепсельная розетка переносной лампы; 17) Датчик контрольной лампы давления масла; 18) Датчик-распределитель зажигания ваз-2109; 19) Электромагнитный клапан карбюратора ваз-2109; 20) Концевой выключательв карбюраторе; 21) Коммутатор ваз-2109; 22) Катушка зажигания ваз-2109; 23) Колодка диагностики; 24) Датчик в.м.т. 25) Аккумуляторная батарея; 26) Датчик уровня тормозной жидкости; 27) Стартер ваз-2109; 28) Блок управления клапаном карбюратора ваз-2109; 29) Реле дополнительное включения стартера ваз-2109; 30) Моторедуктор очистителя ветрового стекла; 31) Лампа на табло подсветки управления отпителем; 32) Электродвигатель вентилятора отопителя; 33) Дополнительный резистор; 34) Переключатель электродвигателя отопителя ваз-2109; 35) Прикуриватель; 36) Лампа освещения бордочка; 37) Монтажный блок ваз-2109; 38) Комбинация приборов; 39) Выключатель стоп-сигналов; 41) Выключатель контрольной лампы стояночного тормоза; 42) Выключатель контрольной лампы воздушной заслонки в карбюраторе ваз-2109; 43) Выключатель освещения приборов; 44) Выключатель наружного освещения; 45) Выключатель аварийной сигнализации; 46) Выключатель заднего противотуманного света ваз-2109; 47) Выключатель обогрева заднего стекла; 48) Боковые указатели поворота; 49) Выключатели плафона в стойках передних дверей; 50) Выключатели плафона в стойках задних дверей ваз-2109; 51) Плафон освещения салона; 52) Выключатель зажигания ваз-2109; 53) Переключатель стеклоочистителей и смывателей; 54) Выключатель звукового сигнала; 55) Переключатель указателей поворота, стояночного света и света фар ваз-2109; 56) Фонари задние ваз-2109; 57) Датчик указателя уровня топлива; 58) Элемент обогрева заднего стекла; 59) Фонари освещения номерного знака ваз-2109; 60) Моторедуктор очистителя заднего стекла.

    А) Наконечник провода подключения к датчику износа тормозных колодок; В) Штекерный разъём подключения к плафону освещения салона;

    I) Номера штекеров в колодках монтажного блока ваз-2109; II) Номера штекеров в колодке моторедуктора; III) Условные обозначения номеров штекеров в колодке и контактов выключателя зажигания ваз-2109;

    К1) Реле времени омывателя заднего стекла; К2) Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ) Реле очистителя ветрового стекла; К4) Контактные перемычки на месте установки реле контроля исправности ламп; К5) Реле включения дальнего света фар ваз-2109; Кб) Реле включения очистителя фар ваз-2109; К7) Реле включения стеклоподъемников (на ваз-2109 не устанавливается); К8) Реле включения звукового сигнала; К9) Реле включения электродвигателя вентилятора; К10) Реле включения обогрева заднего стекла; К11) Реле включения ближнего света фар.
