Термостат ваз 2110 на ваз 2114

Термостат ваз 2110 на ваз 2114

Все о замене термостата на ВАЗ 2110, 2114 и 2115

Термостат это главное звено . Остановка работы, которого может очень дорого стоить, вплоть до капитального ремонта мотора. А эта процедура не из простых и очень затратна.

Кроме того, будет нанесен непоправимый урон остальным узлам и агрегатам. О том, как правильно самостоятельно проводить замену, давайте рассмотрим в нашей статье – рекомендации.

Замена термостата ВАЗ 2110, 2114 и 2115 проводится в течении 40-50 минут, при наличии всех необходимых подручных инструментов. Итак, нам необходимо подготовить:

  • Набор автомобильных инструментов;

Рем. комплект прокладки;

Емкость для слива отходов объемом 7,0 литров;

Охлаждающая жидкость , согласно технических характеристик в инструкции по эксплуатации;

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости;
— меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку;
— термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса;
— новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Термостат от Гранты на ВАЗ 2110 и Приору устанавливают для более быстрого прогрева двигателя, особенно в процессе движения «десятки». Термостат отвечает за перераспределение потоков жидкости в СОД. К минусам данной системы на ВАЗ 2110 специалисты относят частые подтекания и проблемы с расширительным баком. Устранить такие неисправности можно с помощью тюнинга. Предварительно изучается устройство СОД.

Технические моменты

Независимо от марки транспортного средства СОД состоит из следующих элементов:

  1. Помпа.
  2. Электрический вентилятор.
  3. Радиатор.
  4. Расширительный бак с пробкой.
  5. Термостат.

На холодном моторе клапан последнего устройства перекрывает патрубок, идущий к радиатору. При этом циркуляция ОЖ наблюдается по малому кругу (без радиатора). На «десятке» в малом круге участвуют радиатор, впускной коллектор, БДК, жидкостная камера. При температуре 87°С наблюдается перемещение термостата. При этом открывается главный патрубок. Жидкость начинает циркулировать по большому кругу. Если температура достигает 102°С, тогда патрубок полностью открывается. Допускается ход клапана в пределах 8 мм.

СОД Приоры и Гранты жидкостная, закрытая и с принудительной циркуляцией. Жидкость поступает к термостату через нанос и специальную рубашку.

Модернизация «десятки»

Предварительно с «десятки» демонтируют старый термостат:

  • ослабление хомутов отводящего и подводящего шлангов радиатора;
  • демонтаж устройства.

Следующий этап — сравнительный анализ СОД Гранты и ВАЗ 2110. На первом транспортном средстве печка подключается последовательно, а на втором — параллельно. На Ладе Гранта производительность отопительного устройства не зависит от оборотов помпы. При этом не прогревается тосол в расширительном баке и радиаторе.

Процесс замены термостата производится после покупки следующих деталей:

  • прокладки;
  • нижнего патрубка;
  • шайбы;
  • хомутов;
  • тосола;
  • герметика ABRO.

Установка термостата на ВАЗ 2110 производится после слива антифриза. Для заглушки шланга, идущего из дроссельной заслонки, используют болт М10 и хомуты. Следующий этап — подключение шлангов, монтаж датчика температуры.

Тюнингованная система СОД на ВАЗ 2110: вход печки подключается к термостату, а слив — к саксофону. Обогрев заслонки не подключается. При необходимости на дроссель подключают шланг от радиатора печки, который идет к расширителю. Затем заливают тосол в СОД, заводится мотор. В процессе прогревания рекомендуется следить за температурой тосола и герметичностью соединений. Если нарушения отсутствуют, тогда тюнинг произведен успешно.

К плюсам такой замены специалисты относят:

  • теплоту в салоне;
  • стабильную температуру при различных режимах работы.

«Новая печка» начнет дуть теплым воздухом при 55°С, а на отметке 70°С из печки пойдет горячий воздух (на холостом ходу и во время перемещения транспортного средства). При движении уровень температуры мотора будет находиться в пределах 85°С. При этом в пробках силовой агрегат не перегревается, а температура находится в пределах 100°С. Это способствует запуску вентилятора.

Дополнительный тюнинг

Чтобы термостат работал лучше, потребуется доработать байпас. Термостат с 6-тью дырками обеспечивает быстрый нагрев воздуха в салоне (из-за уменьшения канала). От диаметра байпаса зависит объем жидкости, которая циркулирует по МК. При уменьшении канала увеличивается проток через отопительное устройство. В салоне «десятки» становится теплее.

При сужении термостата с 5-тью дырками могут возникнуть проблемы с омыванием термического элемента. Для сужения канала до нужного диаметра потребуется алюминиевая пластина. Ее монтируют внутрь байпаса. Для этого используют заклепки либо холодную сварку. В пластине сверлят новое отверстие.

Тюнингованный термостат состоит из корпуса с дополнительным шестым отверстием (для патрубка), самого патрубка, резьбы, дроссельной шайбы, оголовка ТС, термоэлемента и регулировочного болта. Патрубок вкручивают и приваривают холодной сваркой.

Дополнительный патрубок устанавливают параллельно штатному аналогу на печку (для попадания обратки из отопительного агрегата в измерительную полость ТС). Чтобы усилить ток ОЖ на малом круге, потребуется дроссельная шайба. При этом исключается перепад давления.

Регулировочный болт должен упираться в ножку элемента. Это позволит регулировать температуру открытия ТС снаружи. Так как штатные ТС-82 холодные, потребуется дополнительная модернизация. Специалисты советуют переделать карбюраторные ТС-82 в инжекторные. Для этого необходимо просверлить и нарезать резьбу под ДТОЖ.

Для проведения тюнинга используют тройник. На «десятке» его не нужно разворачивать. Термостат с 6-тью дырками, в отличие от предыдущего элемента, легче тюнинговать. После уменьшения такого байпаса температура ОЖ будет зависеть от температуры радиатора.

Доработка бюджетного автомобиля

Можно установить термостат с Гранты на Приору. Для этого потребуется купить патрубки, прокладку, тройник, датчик температуры, шпильки, антифриз. Так как у Гранты, в отличие от Приоры, радиатор расположен дальше от мотора, для тюнинга потребуется длинный патрубок.

Можно срастить штатные патрубки. Для этого используют трубу насоса СОД от «десятки». От нее отрезают прямой участок с крепежом. К плюсам такого тюнинга специалисты относят быстрый прогрев салона и мотора, рабочая температура ДВС колеблется в пределах 92°С.

Чтобы правильно доработать СОД на ВАЗ 2110 и Приоре, рекомендуется использовать книгу по эксплуатации данных транспортных средств.

При необходимости рекомендуется посоветоваться с автомеханиками.

Доработка термостата ваз 2109 карбюратор

Надеюсь полезной окажется моя статья и отснятое видео, для тех кто мерзнет в «зубилах».

Изрядно намучавшись от «дубака» в машине, замерзших окон и соплей под носом, захотелось тепла в машине, особенно перед грядущей зимой. Либо машина меня доконает, либо я ее.
Пару месяцев назад, я основательно «загуглился» этой темой, перечитал сотни страниц форумов, где ребята обсуждают, если жизнь в «девятке» зимой, или ждет там мучительная смерть, причем в прямом смысле, с замерзшими окнами и разбиться то не долго.
Предлагались разные варианты, и помпа от газели для прокачки как можно большего количества ОЖ через радиатор отопителя, и «польский термостат» — польского производства, и переделка родного, а так же «шестидырочного» термостата от 10-ки.

В штатной схеме, выход из печки подключается к «саксофону» — подающей трубе помпы. По идее должен быть офигительный продув ОЖ через печку, ан нет, не выходит каменный цветочек. При включении обдува печки температура движка падает, оно может и хорошо, чтобы загнать все тепло в салон, когда киснешь в пробке, чтобы не закипеть, но не ездите на воде, а заливайте нормальный тосол или антифриз и будет вам счастье. Для того что бы разобраться в работе термостата, почитаете ветку форума, там это все хорошо разжевано, я лучше вряд ли напишу.
Теперь, что мне понадобилось для реализации великого плана по отоплению себя в салоне:
1. Термостат 21082-1306010-12 85С
2. Шланги для печки 16(18) мм.
3. Тройник на 18 мм (волговский или газелевский, хз).
4. Хомуты 25-40 4шт. На большие патрубки. (Лучше брать «NORMA», я взял другие, пару выкинул… )
5. Хомуты 16-27 8 шт. Пойдут на шланги печки. Лучше взять еще пару про запас.
6. Хомуты 10-16 4 шт. На мелкие шланги и заглушку.
7. 2 шпильки на 8 мм. длиной 50 мм.
8. Прокладка под термостат, бумажная. Я не нашел, посадил на герметик.
9. Патрубок от 10ки на бачок, в принципе можно заменить шлангом на 18 мм.
10. Герметик.
11. Тосол / Антифриз пару литров, если прольется.

Прежде чем все вскрывать, подумайте, чем заглушить «саксофон», я использовал кусок заваренной водопроводной трубы и шланг с хомутами. Можно подобрать в сантехнике какую ни будь заглушку. В термостате заглушку тонкого штуцера я сделал из куска шланга и болта, обжав хомутами. Можно попробовать нарезать внутри резьбу под болтик на 8 мм. Отверстие под датчик заглушил болтом, долго парился с подбором, все равно по резьбе не подошел как надо, вкрутил на герметике. Может проще было бы датчик вкрутить вместо заглушки.

Скидываем трамблер, бензонасос на карбюраторных движках. Сливаем тосол, лучше весь. Если все-таки не выкинули кран печки, как я советовал, тянем новые шланги к термостату от печки, не забываем, что в обратку печки будет включатся тройник – выход на бачек. Кстати о шлангах, они имеют свойство перегибаться, чтобы избежать этого, я свил для них пружинки из тонкой стальной проволоки и вставил внутрь, движению ОЖ они не мешают, а шланги уже не сложатся. Патрубки приемной трубы (саксофона) и термостата не соосны, труба легко подгибается монтажкой и встает как надо.
Меняем шпильки на длинные, аккуратно, чтобы не расколоть резьбу на головке блока, когда шпилька ввернется до упора.
Ставим прокладку под термостат, или мажем герметиком, даем подсохнуть 10-20 минут и сажаем термостат на шпильки, соединяем все патрубки, зажимаем хомутами и можно собирать все обратно. Патрубок на бачек сажаем на герметик, штуцер мягкий и легко деформируется при затягивании хомута, так что аккуратно.
При прогретом двигателе из пароотвода с радиатора, в бачек постоянно бьёт струя, это нормально. Была идея включить шланг с бачка в нижний патрубок радиатора, но не нашлось такого переходника. Струя бьёт из-за разности давлений между патрубками термостата.
Я снял видео, кому интересно посмотреть процесс установки и мои рассуждения о работе отопления в 9ке.

Запись для себя!
Замените термостат ВАЗ-2109 2108 на модернизированный

Предлагаю модернизировать и изменить конструкцию термостата «девятки». На самом деле термостат является неразборным. Однако, немного подумав, и проявив фантазию можно его разобрать.

Аккуратно развальцовываем место соединения двух половин. Развальцевать можно разными подручными способами. Так, например, можно обрезать край завальцовки отрезным кругом, можно подпилить ручной ножовкой по металлу, то есть чем угодно, лишь бы был разомкнут стык термостата.

Далее, разбираем термостат, вынимаем термоэлемент, затем сверлим сквозное отверстие в том месте, куда упирается стержень термоэлемента, нарезаем в нем резьбу М4.

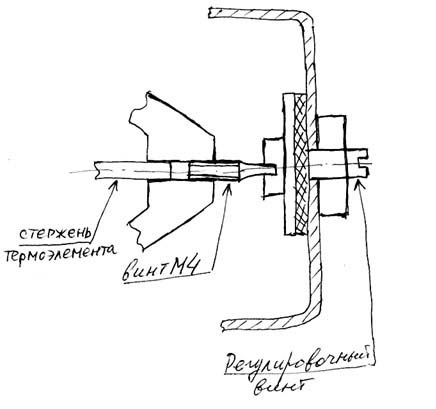

Затем вкручиваем в это отверстие винт М4 длиной как показано на рисунке, с приплюснутой головкой. Сверлим отверстие в крышке термостата диаметром 8 мм, берем специально изготовленный винт М8 с прорезями, надеваем на него резиновую прокладку, которую можно вырезать из использованной ненужной камеры от колеса, вставляем винт в крышку термостата как показано на рисунке, закрепляем его гайкой М8.

Далее приступаем к сборке термостата. Ставим на место термоэлемент, резиновую прокладку, все это промазываем качественным герметиком, даем время для подсыхания герметика, затем соединяем половины термостата между собой таким образом, чтобы совместить приплюснутую головку винта М4 с прорезью головки винта М8. Следующий шаг сборки является ответственным, так как нужно достигнуть герметичности соединения двух половин термостата. Это можно достигнуть разными способами, на ваше усмотрение, я изготовил из металлической фольги хомуты, которыми стянул с помощью двух винтом половины термостата.

Все размеры подбираются и подгоняются по месту, уверяю вас, это не составит большого труда.

Теперь объясню, как пользоваться таким термостатом на практике.

Чтобы повернуть регулировочный винт отверткой, нужно ослабить гайку М8, поворачивая винт по часовой стрелке, мы тем самым поворачиваем винт М4, который смещается ближе к стержню термоэлемента и уменьшает температуру открытия большого круга системы охлаждения.

Поворачивая регулировочный винт против часовой стрелки мы увеличиваем температуру открытия большого круга системы охлаждения.

Вы спросите, зачем все это нужно? А это нужно для того, чтобы регулировать рабочую температуру двигателя (в разумных пределах, конечно), летом можно немного уменьшить её, а зимой немного увеличить. Почему я говорю немного, потому что увлекаться этим нельзя, так как температура двигателя должна оставаться в рабочем диапазоне, иначе это может негативно повлиять на износ двигателя, расход топлива, перегрев, и так далее. Однако положительные моменты в этом есть. Зимой повышение температуры двигателя дает более хороший прогрев салона автомобиля, а летом уменьшение температуры дает более лучшее охлаждение двигателя, особенно в сильную жару.

Совет №1. Перед зимой я ставил шайбу для уменьшения проходного сечения в патрубке, соединяющем термостат с металлической трубой, идущей к помпе. Это дает лучшую циркуляцию через отопитель салона и более быстрый его прогрев. Шайбу можно изготовить из пластмассы, например из пробки полиэтиленовой бутылки, обрезав ее края и сделав в ней отверстие около 12 мм. На летний период, когда эксплуатация автомобиля происходит без отопителя, эту шайбу придется убирать, так как возможен перегрев двигателя. Но зимой, особенно в сильные морозы, эта шайба реально помогает!

Совет №2. Можно легко и просто немного повысить рабочую температуру охлаждающей жидкости для более лучшего прогрева салона автомобиля штатной печкой. Нужно всего лишь в термостате просверлить два небольших отверстия в перепускном клапане, диаметром примерно 3 мм, или одно отверстие диаметром 5-6 мм. Это дает небольшое увеличение температуры за счет того, что при полностью открытом перепускном клапане термостата часть охлаждающей жидкости все-таки еще будет циркулировать по малому кругу без охлаждения. Но этот способ хорош только зимой, а на лето надо будет убирать этот термостат и ставить нормальный. Кстати, замена термостата занимает не так уж много времени при достаточном опыте и сноровке (около 10 минут).

Для многих загадкой остаётся тот факт, что на некоторых отечественных автомобилях, таких как ВАЗ 2109, полностью исправную систему охлаждения, которая нормально функционирует даже при сильных морозах, может вывести из строя включение отопления. Почему же в этом случае температурный режим двигателя нельзя нормализовать без использования всевозможных приспособлений для утепления радиатора, удаления лопастей вентилятора и других мероприятий? Прежде чем выяснить ответ на этот вопрос, необходимо разобраться в принципах действия всей системы.

Установка тюнингованного термостата

Радиатор представляет собой устройство, выполняющее функции по нагреву воздуха салона и вместе с тем по охлаждению жидкости. Из него жидкость попадает в термостат, после чего поступает в водяной насос двигателя. Здесь происходит её смешивание с охлаждённой жидкостью отопителя (схож по принципу действия с радиатором, только имеет меньшие габариты), сопровождаемое понижением температуры. Причём чем мороз больше, тем жидкость холоднее. В итоге получается так, что термостат не выполняет своего предназначения, и, как следствие, приходится искать пути, чтобы не допускать переохлаждения.

Усовершенствование прибора по поддержанию постоянной температуры можно выполнить двумя способами, более подробно рассматриваемыми далее.

Способ №1

Как известно, после отопителя жидкость должна поступать в термостат «девятки», поскольку он управляет системой охлаждения. Проблема заключается в том, что ни к одному его патрубку не удастся подключиться посредством тройника, так как нарушится вся работа системы. Выход один – встроить в термостат новый патрубок. Его желательно расположить напротив имеющегося патрубка, ближе к разъёму корпуса, в общем, там, где жидкость лучше всего перемешивается.

Термостат с доработками

Проведя необходимые работы, получилась обновлённая система, в которой помимо прежних потоков жидкости, регулируемых положением клапанов термостата, появился новый управляющий поток.

Чтобы удостовериться в том, была ли решена поставленная задача, был проведён специальный эксперимент. Его результаты, несомненно, порадовали: температура в обеих точках замера (1 – верхняя часть термостата, 2 – корпус водяного насоса) составляла 78 °С и независимо от режима работы мотора, радиатора и отопителя, она оставалась неизменной. Кроме того, по субъективным ощущениям работа двигателя, в общем, также улучшилась, да и салон стал обогреваться намного эффективнее.

Способ №2

Для выполнения модернизации термостата вторым способом его прежде всего следует разобрать, а сделать это возможно лишь развальцевав места стыка двух половин корпуса прибора. Развальцовка выполняется различными методами: например, край завальцовки можно обрезать абразивным отрезным кругом или подпилить ножовкой по металлу. Далее потребуется выполнить следующее:

Схема проведения доработок

  • из разобранного корпуса придётся извлечь термоэлемент, после чего просверлить сквозное отверстие в месте, куда упирается его стержень. Затем в полученном отверстии необходимо нарезать резьбу М4 и вкрутить в него соответствующий винт с приплюснутой головкой;
  • в крышке термостата стоит выполнить отверстие диаметром 8 мм. Впоследствии на подготовленный винт с прорезями М8 следует надеть резиновую прокладку (её можно изготовить самостоятельно, вырезав из использованной и непригодной камеры колеса) и вставить его в просверлённое отверстие крышки термостата и зафиксировать гайкой М8.

Реализовав вышеперечисленные действия, можно переходить к сборке прибора: вернуть на место термоэлемент и резиновую прокладку, промазав всё это герметиком. Спустя некоторое время, когда герметик немного подсохнет, половины корпуса нужно будет соединить так, чтобы приплюснутая головка винта М4 совпала с прорезью головки винта М8.

Завершающий этап – герметизация двух частей термостата. Этого можно достичь различными способами, один из которых – стягивание двух половин корпуса посредством хомутов, выполненных из металлической фольги. Выполнить такое преобразование термостата несложно, поскольку практически все размеры подгоняются по месту.

Теперь регулирование рабочей температуры двигателя будет осуществляться следующим образом: поворот регулировочного винта против часовой стрелки увеличивает температуру системы охлаждения, а по часовой стрелке – уменьшает.

Какой бы способ вы ни выбрали, температура двигателя должна находиться в оптимальном диапазоне, иначе это повлечёт за собой быстрый износ силового агрегата, увеличенный расход топлива и прочее. Тюнинг термостата ВАЗ 2109 позволяет забыть в зимний период о различных приспособлениях и утеплителях радиаторов. Модернизированная система охлаждения будет надёжно и безотказно выполнять свои функции и в морозы, и в жару.

Тюнинг термостата ВАЗ 2109

Для многих загадкой остаётся тот факт, что на некоторых отечественных автомобилях, таких как ВАЗ 2109, полностью исправную систему охлаждения, которая нормально функционирует даже при сильных морозах, может вывести из строя включение отопления. Почему же в этом случае температурный режим двигателя нельзя нормализовать без использования всевозможных приспособлений для утепления радиатора, удаления лопастей вентилятора и других мероприятий? Прежде чем выяснить ответ на этот вопрос, необходимо разобраться в принципах действия всей системы.

Установка тюнингованного термостата

Радиатор представляет собой устройство, выполняющее функции по нагреву воздуха салона и вместе с тем по охлаждению жидкости. Из него жидкость попадает в термостат, после чего поступает в водяной насос двигателя. Здесь происходит её смешивание с охлаждённой жидкостью отопителя (схож по принципу действия с радиатором, только имеет меньшие габариты), сопровождаемое понижением температуры. Причём чем мороз больше, тем жидкость холоднее. В итоге получается так, что термостат не выполняет своего предназначения, и, как следствие, приходится искать пути, чтобы не допускать переохлаждения.

Модернизированный термостат

Усовершенствование прибора по поддержанию постоянной температуры можно выполнить двумя способами, более подробно рассматриваемыми далее.

Способ №1

Как известно, после отопителя жидкость должна поступать в термостат «девятки», поскольку он управляет системой охлаждения. Проблема заключается в том, что ни к одному его патрубку не удастся подключиться посредством тройника, так как нарушится вся работа системы. Выход один – встроить в термостат новый патрубок. Его желательно расположить напротив имеющегося патрубка, ближе к разъёму корпуса, в общем, там, где жидкость лучше всего перемешивается.

Термостат с доработками

Проведя необходимые работы, получилась обновлённая система, в которой помимо прежних потоков жидкости, регулируемых положением клапанов термостата, появился новый управляющий поток.

Чтобы удостовериться в том, была ли решена поставленная задача, был проведён специальный эксперимент. Его результаты, несомненно, порадовали: температура в обеих точках замера (1 – верхняя часть термостата, 2 – корпус водяного насоса) составляла 78 °С и независимо от режима работы мотора, радиатора и отопителя, она оставалась неизменной. Кроме того, по субъективным ощущениям работа двигателя, в общем, также улучшилась, да и салон стал обогреваться намного эффективнее.

Способ №2

Для выполнения модернизации термостата вторым способом его прежде всего следует разобрать, а сделать это возможно лишь развальцевав места стыка двух половин корпуса прибора. Развальцовка выполняется различными методами: например, край завальцовки можно обрезать абразивным отрезным кругом или подпилить ножовкой по металлу. Далее потребуется выполнить следующее:

Схема проведения доработок

  • из разобранного корпуса придётся извлечь термоэлемент, после чего просверлить сквозное отверстие в месте, куда упирается его стержень. Затем в полученном отверстии необходимо нарезать резьбу М4 и вкрутить в него соответствующий винт с приплюснутой головкой;
  • в крышке термостата стоит выполнить отверстие диаметром 8 мм. Впоследствии на подготовленный винт с прорезями М8 следует надеть резиновую прокладку (её можно изготовить самостоятельно, вырезав из использованной и непригодной камеры колеса) и вставить его в просверлённое отверстие крышки термостата и зафиксировать гайкой М8.

Реализовав вышеперечисленные действия, можно переходить к сборке прибора: вернуть на место термоэлемент и резиновую прокладку, промазав всё это герметиком. Спустя некоторое время, когда герметик немного подсохнет, половины корпуса нужно будет соединить так, чтобы приплюснутая головка винта М4 совпала с прорезью головки винта М8.

Завершающий этап – герметизация двух частей термостата. Этого можно достичь различными способами, один из которых – стягивание двух половин корпуса посредством хомутов, выполненных из металлической фольги. Выполнить такое преобразование термостата несложно, поскольку практически все размеры подгоняются по месту.

Теперь регулирование рабочей температуры двигателя будет осуществляться следующим образом: поворот регулировочного винта против часовой стрелки увеличивает температуру системы охлаждения, а по часовой стрелке – уменьшает.

Какой бы способ вы ни выбрали, температура двигателя должна находиться в оптимальном диапазоне, иначе это повлечёт за собой быстрый износ силового агрегата, увеличенный расход топлива и прочее. Тюнинг термостата ВАЗ 2109 позволяет забыть в зимний период о различных приспособлениях и утеплителях радиаторов. Модернизированная система охлаждения будет надёжно и безотказно выполнять свои функции и в морозы, и в жару.

Термостат для ВАЗ 2109: проверка, замена, что выбрать?

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

  1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
  2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
  3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
  4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
  5. Ослабьте крепление хомутов, удерживающих шланги.
  6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
  7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
  8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
  9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
  10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

  1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
  2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
  3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
  4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
  5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
  6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

  • Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
  • Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
  • Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
  • Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
  • При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Термостат ВАЗ-2108,2109,2115,1111 ПРАМО 2108130601012 — Оставить отзыв

Артикул: 2108-1306010-12 , артикулы доп.: 2108-1306010-10

Код для заказа: 140154

  • Добавить фото

  • Покупают аналоги
  • Легковые автомобили / ВАЗ / ВАЗ-21082 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/nasos_vodyanoiy_i_truboprovody-119/#part28879″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/nasos_vodyanoiy_i_truboprovody-119/#part28878″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
  • Легковые автомобили / ВАЗ / ВАЗ-210992 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/nasos_vodyanoiy_i_truboprovody-119/#part36857″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/nasos_vodyanoiy_i_truboprovody-119/#part36856″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
  • Легковые автомобили / ВАЗ / ВАЗ-1111 «ОКА»1 чертеж
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_1111__oka_-16/nasos_vodyanoiy_i_truboprovody-71/#part67077″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
  • Легковые автомобили / ВАЗ / ВАЗ-21133 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/nasos_vodyanoiy_i_truboprovody-55/#part1669773″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/nasos_vodyanoiy_i_truboprovody-55/#part1669774″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/nasos_vodyanoiy_i_truboprovody-55/#part1669775″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
  • Легковые автомобили / ВАЗ / ВАЗ-21092 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/nasos_vodyanoiy_i_truboprovody-119/#part32917″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/nasos_vodyanoiy_i_truboprovody-119/#part32918″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
  • Легковые автомобили / ВАЗ / ВАЗ-21152 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/nasos_vodyanoiy_i_truboprovody-103/#part53533″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/nasos_vodyanoiy_i_truboprovody-103/#part53534″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
  • Легковые автомобили / ВАЗ / ВАЗ-21143 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/nasos_vodyanoiy_i_truboprovody-55/#part1669775″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/nasos_vodyanoiy_i_truboprovody-55/#part1669773″>ТермостатСистема охлаждения / Насос водяной и трубопроводы
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/nasos_vodyanoiy_i_truboprovody-55/#part1669774″>ТермостатСистема охлаждения / Насос водяной и трубопроводы

    Для этого товара еще нет обзоров.

В серии статей ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» мы расскажем Вам о характерных проблемах, которые встречаются при эксплуатации машин Волжского автомобильного завода. В данной статье речь пойдет об автомобиле ВАЗ-1111 («Ока»).

Установка термостата Ваз 2109 (карбюратор)

Задача: установить термостат карбюратора с Гранты в ВАЗ 2109

Ниже штатная схема гранты.

Основная проблема в кране печки. Если он будет закрыт и большой круг тоже будет закрыт (на картинке ниже помечено красными полосками), то антифризу просто будет некуда идти и его выпрет весь через бачок.

1. Самый простой вариант просто отключить кран печки и ездить так, в итоге весь антифриз будет идти через печку, будет точно очень тепло, но летом вы останетесь без возможностей печки. Либо включите и сгорите в адском пламени

2. Добавление ещё одного контура.

Варианты как это сделать: Можно поставить тройники, либо заморочится как я и приварить доп штуцера на приёмную трубу «саксафон» и на сам термостат.
Ниже на картинке зелёной линией показано как это будет.

В итоге мы получаем при закрытой печке циркулирующий антифриз через наш новый контур.

Ладно хватит теории поехали к практике.

Берём штатный грантовский термос.

И ввариваем в него ещё один штуцер (я взял от старого термостата)

Далее «Сакс» Я взял оригинальный сакс с гранты выглядит он так.

И ввариваем в него ещё два штуцера 1 для нашего нового круга, второй (маленький) для обратки с карба.

Тоже аргон и пульнул сверху чёрной краской

Снимаем старый термос, выкручиваем старые шпильки, на их место ставим новые «М8 длинной 85мм» получается как то так.

Ну и примеряем новый термос

Аналогично меняем старый «сакс» на новый, там фоткать вообще негде, разве что для сравнения вот вам фото старого и нового.

Дальше патрубки. В целом остаются все штатные (с небольшими подрезаниями) кроме двух. 1-й нижний патрубок от радиатора до термоса с гранты и 2-й это грантовский патрубок от расширительного бачка до «сакса».

Ну и последнее это соединить наш новый контур. отверстия на термосе и саксе оказались очень близко друг к другу.

Верхний термостата и дальний (самый верхний на фото) сакса

Чтобы их соединить отлично подошел кусочек патрубка кажется с волги от печки у него как раз резкий S образный изгиб.

Остальное подключаем по грантовской схеме.

Выходит как то так.

Итак всё готово осталось приправить всё это дело свеженьким японским антифризом (предварительно промыв систему) и можно тестировать

Результат: всё отлично работает, машина стала греться быстрее, температуру держит чётко 85 градусов (в холод) и 90-95 (в тепло)

Работы по замене термостата в ВАЗ 2109 выполнены

ГБЦ ВАЗ 2108-2109

Содержание статьи:
1. Доработка ГБЦ ВАЗ 2108-2109
2. Ремонт ГБЦ ВАЗ 2108
Доработка ГБЦ ВАЗ 2108-2109

Шестидырочный термостат от десятки в ВАЗ2109 карб.

Надеюсь полезной окажется моя статья и отснятое видео, для тех кто мерзнет в «зубилах».

Изрядно намучавшись от «дубака» в машине, замерзших окон и соплей под носом, захотелось тепла в машине, особенно перед грядущей зимой. Либо машина меня доконает, либо я ее.
Пару месяцев назад, я основательно «загуглился» этой темой, перечитал сотни страниц форумов, где ребята обсуждают, если жизнь в «девятке» зимой, или ждет там мучительная смерть, причем в прямом смысле, с замерзшими окнами и разбиться то не долго.
Предлагались разные варианты, и помпа от газели для прокачки как можно большего количества ОЖ через радиатор отопителя, и «польский термостат» — польского производства, и переделка родного, а так же «шестидырочного» термостата от 10-ки.

В штатной схеме, выход из печки подключается к «саксофону» — подающей трубе помпы. По идее должен быть офигительный продув ОЖ через печку, ан нет, не выходит каменный цветочек. При включении обдува печки температура движка падает, оно может и хорошо, чтобы загнать все тепло в салон, когда киснешь в пробке, чтобы не закипеть, но не ездите на воде, а заливайте нормальный тосол или антифриз и будет вам счастье. Для того что бы разобраться в работе термостата, почитаете ветку форума, там это все хорошо разжевано, я лучше вряд ли напишу.
Теперь, что мне понадобилось для реализации великого плана по отоплению себя в салоне:
1. Термостат 21082-1306010-12 85С
2. Шланги для печки 16(18) мм.
3. Тройник на 18 мм (волговский или газелевский, хз).
4. Хомуты 25-40 4шт. На большие патрубки. (Лучше брать «NORMA», я взял другие, пару выкинул… )
5. Хомуты 16-27 8 шт. Пойдут на шланги печки. Лучше взять еще пару про запас.
6. Хомуты 10-16 4 шт. На мелкие шланги и заглушку.
7. 2 шпильки на 8 мм. длиной 50 мм.
8. Прокладка под термостат, бумажная. Я не нашел, посадил на герметик.
9. Патрубок от 10ки на бачок, в принципе можно заменить шлангом на 18 мм.
10. Герметик.
11. Тосол / Антифриз пару литров, если прольется.

Прежде чем все вскрывать, подумайте, чем заглушить «саксофон», я использовал кусок заваренной водопроводной трубы и шланг с хомутами. Можно подобрать в сантехнике какую ни будь заглушку. В термостате заглушку тонкого штуцера я сделал из куска шланга и болта, обжав хомутами. Можно попробовать нарезать внутри резьбу под болтик на 8 мм. Отверстие под датчик заглушил болтом, долго парился с подбором, все равно по резьбе не подошел как надо, вкрутил на герметике. Может проще было бы датчик вкрутить вместо заглушки.

Скидываем трамблер, бензонасос на карбюраторных движках. Сливаем тосол, лучше весь. Если все-таки не выкинули кран печки, как я советовал, тянем новые шланги к термостату от печки, не забываем, что в обратку печки будет включатся тройник – выход на бачек. Кстати о шлангах, они имеют свойство перегибаться, чтобы избежать этого, я свил для них пружинки из тонкой стальной проволоки и вставил внутрь, движению ОЖ они не мешают, а шланги уже не сложатся. Патрубки приемной трубы (саксофона) и термостата не соосны, труба легко подгибается монтажкой и встает как надо.
Меняем шпильки на длинные, аккуратно, чтобы не расколоть резьбу на головке блока, когда шпилька ввернется до упора.
Ставим прокладку под термостат, или мажем герметиком, даем подсохнуть 10-20 минут и сажаем термостат на шпильки, соединяем все патрубки, зажимаем хомутами и можно собирать все обратно. Патрубок на бачек сажаем на герметик, штуцер мягкий и легко деформируется при затягивании хомута, так что аккуратно.
При прогретом двигателе из пароотвода с радиатора, в бачек постоянно бьёт струя, это нормально. Была идея включить шланг с бачка в нижний патрубок радиатора, но не нашлось такого переходника. Струя бьёт из-за разности давлений между патрубками термостата.
Я снял видео, кому интересно посмотреть процесс установки и мои рассуждения о работе отопления в 9ке.

Замена термостата на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Термостат – благодаря нему двигатель может очень быстро нагреваться, а так же практически и вообще не греться, всё это происходит по следующим причинам, в самом термостате есть так называемы клапан, данный клапан заполнен ещё специальным веществом благодаря которому термостат и определяет когда ему нужно будет полностью открываться и когда ему нужно будет полностью закрываться, все мы уже знаем то что при работе двигателя (Может обращали внимание), автомобиль греется очень быстро примерно до 80 c°, а после 80 градусов двигатель греется чуть меньше, а после 94 c° он вообще практически и не греется только если вы не стоит в многочасовой пробки, всё дело в том что клапан термостата пускает охлаждающую жидкость на большой круг при достижении 80 c°, а после 94 c° жидкость выходит на тот же самый круг но только циркуляция жидкости по малому кругу вообще прекращается и вследствие чего автомобиль меньше греется.

Примечание!
Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Краткое содержание:

Где находится термостат?
Он расположен чуть пониже корпуса воздушного фильтра, увидеть его можно очень легко для этого откройте капот у вашего автомобиля, затем разыщите в подкапотном пространстве этот самый корпус воздухофильтра и после его нахождения загляните чуть ниже так скажем под него и там будет установлена тот самый термостат (Вернее его крышка, а сам данный агрегат находится внутри крышки), для примера местонахождение крышки ещё показано на фото чуть ниже:

Когда нужно менять термостат?
Он заменяется лишь в том случае если он перестал открывать клапан который выпускает охлаждающую жидкость на большой круг, а так же если он оставил клапан в открытом положение и данный клапан заклинил.

Примечание!
В первом случае если термостат не будет пускать жидкость на большой круг, то машина начнёт очень сильно греться, ни в коем случае не допускайте её перегрева и если есть возможность то в ближайшее время замените термостат, вить если двигатель вашего автомобиля будет работать в повышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ, а так же трение в двигателе вашего автомобиля так же повыситься, потому что как мы все знаем из закона физики, чем температура больше, то соответственно и метал расширяется, а чем больше становиться металл тем и больше становиться его трение, поэтому за перегревом двигателя следите очень внимательно.

Во втором случае если клапан у вас заклинит в открытом положение, хотя это бывает редко, но всё же здесь уже вы сами решаете нужна ли вам замена термостата или же нет, потому что если клапан будет в открытом положение то и двигатель практически и не будет греться, но если на дворе будет зима, то всё же лучше будет заменить данный агрегат на новый!

Как проверить термостат работает ли он или же нет?
Есть несколько способов проверки, а именно при снятом данном агрегате, а так же и на прямую его можно проверить вовсе не снимая его с автомобиля, для этого просто заведите автомобиль и прогрейте его до рабочей температуры и после прогревания выйдете из автомобиля (Кстати откройте ещё капот перед выходом) и загляните в подкапотное пространство, там разыщите нижний патрубок который идёт от термостата так вот данный патрубок хорошенько прощупайте, он должен в самом начале быть слегка тёплым, а затем постепенно нагреваться (В зависимости от температуры мотора).

Примечание!
В том случае если окажется что нижней патрубок и вовсе не нагревается а постоянно остаётся холодным, то это говорит о том что термостат пришёл в негодность и его пора заменить на новый, кстати в связи с таким течением обстоятельств двигатель будет очень сильно и быстро греется, поэтому если все симптомы на лицо, тогда это действительно пришёл в негодность термостат, да и кстати насчёт такой проверки смотрите более подробно на видео-ролике ниже:

В том случае если вы купили новый термостат или же нашли у себя в гараже старый и хотите узнать работает он или же нет, то в таком случае просмотрите чуть ниже интересный видео-ролик в котором подробно объясняется как проверить данный агрегат в отдельном состояние от двигателя:

Как заменить термостат на ВАЗ 2110-ВАЗ 2112?

Примечание!
Дадим вам один совет, данную деталь рекомендуется заменять только лишь при холодном двигателе, потому что если вы решите его заменить на горячем двигателе, то скорее всего обожжетесь так как при сильном нагреве двигателя и жидкость нагревается тоже и если она вам попадёт на кожу, то это может даже и вызвать ожоги, поэтому будьте аккуратнее!

Снятие:
1) В самом начале операции, слейте из двигателя вашего автомобиля всю охлаждающую жидкость а иначе замену термостат нормально произвести не получиться, так как от него вам придётся отсоединять патрубки в которых и находиться жидкость. (О том как слить жидкость, см. в статье под названием: «Замена охлаждающей жидкости на ВАЗ»)

2) Затем снимите сам корпус воздушного фильтра, чтобы он не мешал дальнейшей работе. (О том как снять корпус, см. в статье: «Замена корпуса воздухофильтра»)

3) После чего когда жидкость будет слита, а корпус снят с автомобиля, возьмите в руки отвёртку или же гаечный ключ (В зависимости от того, какого типа крепятся хомуты шлангов которые подсоединены к термостату) и при помощи них ослабьте хомуты всех шлангов (Шлангов должно быть всего два, а именно шланга радиатора и шланг насоса охлаждающей жидкости) которые подсоединены к термостату и после чего отсоедините их, кстати оба этих шланга вы так же можете увидеть на фото ниже они показаны стрелками.

4) Следом возьмите в руки шестигранник и с его помощью отверните три болта, которые и крепят саму крышку термостат, а после отворачивания аккуратно снимите её.

Примечание!
Внутри данной крышки будет установлен сам термостат на фото ниже он указан красной стрелкой, так вот вы извлеките его из крышки и тем самым замените его на новый!

На крышке термостата кстати так же будет установлено уплотнительное кольцо (Указано синей стрелкой), если оно будет сильно обжато или в трещинах, или же просто повреждено сломано к примеру, то в таком случае замените данное кольцо на новое!

Установка:
Установка нового термостата и всех ранее снятых деталей, осуществляется в обратной последовательности.

Дополнительный видео-ролик:
Если вам нужны некоторые советы о том как нужно снимать термостат и немного о расширительном бачке, то в таком случае просмотрите чуть ниже видео-ролик в котором рассказываются все нюансы с которыми вы столкнётесь во время замены данного агрегата:

Доработка (регулировка) термостата 21082

Владимир_666
Активный автомобилист
  • 10 Окт 2014
  • #1
  • Флуд тут, здесь доработки

    прошу прощения за плогиат, оригинал находится тут.
    в планах попробовать сделать данную модернизацию.

    «В Интернете уже приводились доработки термостатов, для возможности их регулировки. Регулировка позволяет уйти от такого недостатка, как разброс температуры открытия клапана существующих термостатов. Из-за чего многие меняют вставки или целиком термостаты. Вариант предлагаемой доработки заключается в том, что в термостат
    21082-1306010 производства Орловского предприятия «Орлэкс» Рис.1,
    вводится элемент регулировки, позволяющий легко изменять температуру
    начала открытия клапана термостата. Тем самым, подбирая оптимальный
    режим температуры работы двигателя не только в зависимости от разброса параметров термостатов, но и от сезона зима-лето.
    Доработка сводится к тому, чтобы заставить клапан термостата открываться раньше или позже, в зависимости от
    поддерживаемой в двигателе температуры. В качестве элемента регулировки, после некоторых теоретических изысканий, мы выбрали обычный водопроводный вентиль (кранбукса) от
    импортного крана. цена его в магазине составила 26,00 руб. Рис.2. Для крепления вентиля в корпусе термостата подобрали, тут же, гайку (футерку) у которой внутренняя резьба соответствовала резьбе крепления вентиля. Рис.3
    И началась доработка корпуса термостата и штока вентиля. Вначале в корпусе термостата просверлили отверстие под вентиль диаметром 17 мм. Сверлится силумин хорошим сверлом очень легко, на малых оборотах, так что просверлить отверстие труда не составило Рис.4 Затем произвели доработку штока вентиля, предварительно разобрав его Рис.5 и Рис.6
    Пришлось немного доработать шток так,
    чтобы нижний конец термоэлемента садился в гнездо, как в штатной конструкции. Ри.7 и Рис.8
    Дорабатываем футерку, превратив ее в гайку Рис. 9
    Теперь все готово, собираем конструкцию. Вставляем вентиль в корпус термостата Рис.10 и закручиваем изнутри гайку Рис.11, которую ранее сделали из футерки.
    Оказалось, что проще крутить вентиль, гайка при этом в корпусе не прокручивается. Затягиваем вентиль так, чтобы он плотно сидел на резиновой прокладке, но особо не усердствуем.
    Далее вставляем шток в вентиль Рис.11, хотя это можно сделать и перед установкой вентиля в
    корпус термостата.
    Все! Корпус в сборе с вентилем
    готов. Вид на термостат через
    выпускной патрубок. В нем
    хорошо виден шток, на который
    будет установлен торец клапана
    Рис.12
    Вставляем термоклапан на штатное место Рис.13. На Рис.14 видно, что выдвижной шток термоклапана сидит в гнезде штока вентиля. Поворачиваем ручку вентиля, шток вентиля опускается, освобождая выдвижной шток термоклапана Рис. 15.
    Все работает, поворачиваем вентиль так, чтобы шток термоклапана вошел в гнездо штока вентиля Рис.14 и идем проверять работу системы в кастрюле с водой. Нагреваем воду до температуры 85-
    87 С. и опускаем корпус в воду. Если клапан не открылся, поворачиваем ручку регулятора по
    часовой стрелке и опять опускаем в воду. Таким образом, добиваемся начало открытия клапана на указанной температуре.
    На хвостовик вентиля надеваем ручку, сделанную из пластмассового колпачка и затягиваем винтом. Колпачок — ручка прижимается к корпусу термостата и тем самым, устраняет
    возможность самостоятельного поворота вентиля из-за вибрации Рис. 16; 17.
    На ручке вентиля и на корпусе термостата делаем риску, это будет нулевая точка открытия

    термостата 85.
    В дальнейшем, м ожно будет изменять температурный режим двигателя по необходимости, в
    зависимости от сезона, поворачивая ручку вентиля вправо или влево относительно нулевой ри ски.
    И тем самым подбирать оптимальную температуру работы двигателя. «

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
