Как подключить противотуманки на ваз 2114 видео

Как подключить противотуманки на ваз 2114 видео

Привет всем! Сегодня мы займемся установкой ПТФ в бампер у которого их никогда не было!
И начнем мы с подключения! Для чего нам понадобится набор для подключения ПТФ ваз 2113-2115
N — 1

Под торпедой отыскиваем разьём для клавиши ПТФ. Он идёт с завода, на зависимо, люкс или стандарт.
N — 2

Под капотом ставим реле птф, закрепляя её на перегородке моторного отсека с воздухозаборником( где установлен монтажный блок)
Нужно открутить 2 гайки на креплении монтажного блока, приподнимаем, находим 2 клемные колодки, 7 и 8! ((на блоке снизу рядом с колодками есть цифры, которые соответствуют номеру колодки))
Берем четырех контактную колодку жгутов для реле и проводим провода идущие от нее к блоку предохранителей.
N — 3

Протягиваем провода плюса к птф через моторный отсек. а провода массы на птф закрепляем на гайку крепления фар головного света.
Ну а дальше вставляем «маму» проводов от номеров ножек реле ПТФ именно в этом порядке!:
N — 4

Ну вот и все провода у нас раскинуты!
Приступаем к врезке ПТФ!
Для начала отмерил необходимые расстояния, приложил очки, обвел, и взял в руки дрель! Получилась такая вот картина:
N — 5

Потом это дело вырезалось. Естественно, получилось очень криво. Затем это отверстие, по контуру, я подровнял острым стальным ножом. Получилась вот так:
N — 6

Итак, отверстие готово, примерил «очки» — все пучком. Аналогичную процедуру проделал с правой стороны. Далее нам нужно прикрутить ПТФ к кронштейнам, и приложив их к бамперу сделать отверстия для саморезов. Для этого нам понадобиться еще одна пара рук которые придержит всю конструкцию в нужном положении, пока вы сверлите отверстия. После того, как мы сделали отверстия, остается только прикрутить кронштейн с установленной на него ПТФ к бамперу. Прикручиваем и приступаем к установке очек! Можно конечно найти с защелками но в моем случае мы используем стандартные люксовые очки! Вначале нам потребуется удалить все защелки при помощи ножа, затем делаем дрелью потаи для саморезов. Прикладываем на свое штатное место и прикручиваем маленькими саморезами.
N — 7
Ну вот и все наши ПТФ установлены и будут светить только при включенных габаритах.
К сожалению пока что не покрашены очки но скоро все исправится!

Установка и подключение противотуманок на ВАЗ 2114

Противотуманные фонари, они же ПТФ, являются нужным световым оборудованием автомобиля. Но не все заводские производители устанавливают их штатно, в особенности на экономных моделях, к которым относится и ВАЗ 2114. Только за дополнительную плату в наивысшем выполнении в данном авто предусматривалась установка ПТФ. Решать вопрос обладателям ВАЗ 2114 приходится без помощи других.

Способы установки

Оснастить ВАЗ-2114 противотуманными фарами можно несколькими методами:

  1. Приобретение тюнингового бампера, в который уж вмонтированы туманки. Такие бампера обычно делают в тюнинг-ателье, там же их устанавливают и подключают. Стоит это дорого.
  2. Установка на автомобиль бампера от модели ВАЗ 2115 с проделанными посадочными местами под туманки с следующей покупкой комплекта ПТФ и самостоятельной их установкой на авто.
  3. Покупка комплекта противотуманных фар и «очков» облицовочных частей под данные фары, самостоятельная их установка. Остановимся на этом методе более тщательно.

Обычно набор ПТФ содержит в себе: фары, лампочки для их, реле включения, проводка, схема подключения, кнопка включения. При выборе данного комплекта следует учесть форму фар, они должны отлично садиться в «очки».

Для ВАЗ 2114 хорошими числятся маленькие прямоугольные фары производства «Киржач».

Оптика данного производителя применяется при штатной установке ПТФ на модель 2114.

Противотуманки на ВАЗ 2114

При выборе другого производителя существует риск покупки плохого оборудования, а именно лампочек. В конечном итоге, качество освещения фонарями будет низким.

Последовательность работ

Имея все нужное, можно приступить к работе. Установка противотуманных фар проходит в несколько шагов:

  • Установка фар;
  • Подключение к бортовой сети;
  • Проверка работоспособности;

Монтаж фар

Читайте так же

Так как штатный бампер посадочных мест не имеет, их придется проделывать без помощи других. Для этого может пригодиться:

  • Дрель со сверлом;
  • Электролобзик;
  • Ратфиль;
  • Измерительные инструменты (рулетка, линейка и т. д.);
  • Маркер;

Установка и подключение ПТФ ВАЗ-2114. Видео 29.

всем привет подписывайтесь и ставьте лайк группа в ВК инстаграмм .

Как подключить Противотуманки(птф),Ходовые огни через реле

Видеоурок,как самостоятельно подключить противотуманки или ходовые огни через реле и доп.кнопку.Коломна.

Работы по монтажу противотуманных фар производятся при снятом бампере. На очищенном от грязи бампере вначале проводится разметка. Оптимальным местом для установки является уровень нижнего воздухозаборника, но на определенном расстоянии сбоку от него. Желательно, чтобы ПТФ размещались строго под головными фарами.

Сначала определяем расстояние, на котором противотуманки будут удалены от воздухозаборника. Затем выясняем, какие по размерам нужно вырезать отверстия. В этом помогут декоративные «очки». Они состоят из двух половин – внешней (она и является декоративной) и внутренней (фиксирует внешнюю часть и сами фары).

Внешняя половина очков с имеет посадочный выступ, которым она должна заходить в отверстие в бампере. Для определения размеров отверстия, замеряются размеры этого посадочного выступа. После наносим разметку с соответствующими размерами на бампер.

Выполнив разметку, приступаем к вырезу отверстий электролобзиком. После этого края отверстия желательно подправить напильником. Важно добиться, чтобы внешняя часть очков заходила в отверстие плотно.

В этих отверстиях закрепляем противотуманные фары при помощи болтовых соединений. Остается только закрепить поверх фар «очки».

После монтажа противотуманок, выполняем установку бампера на автомобиль. На этом первый этап закончен.

Если на современных автомобилях даже бюджетного сегмента противотуманные фары — это базовое оборудование, то для ВАЗ-2114 — опция. С завода противотуманки установлены только на люксовой комплектации, да и то, не всегда. Установка противотуманок своими руками не вызовет никаких сложностей, если знать некоторые нюансы и уметь различать провода по цветам. Но для начала подберём комплект для установки.

Собираем комплект для установки противотуманных фар на ВАЗ-2114

Установка противотуманных фар на ВАЗ-2114

Независимо от того, как будут крепиться противотуманки к бамперу автомобиля, для их установки необходимо иметь определённый набор компонентов, без которых установка будет невозможной.

Сложность заключается в том, что противотуманки имеют довольно ощутимую для электропроводки мощность, поэтому установка реле и специальной кнопки обязательно.

Обязательно подключение через реле, иначе можно получить КЗ (короткое замыкание)

Если не установить реле, а просто подключить фары через кнопку, будут возникать высокие токовые нагрузки на замок зажигания и на клеммы, что может привести к подгоранию контактов, перегреву и повреждению изоляции, а это чревато коротким замыканием со всеми вытекающими последствиями.

Полный набор компонентов

Для установки пары противотуманок на ВАЗ-2114 будет необходимо найти определённый набор компонентов, либо купить такой набор в готовом виде. Его цена — от 500 до 700 рублей в зависимости от производителя (качества), а включает он вот что:

    Набор проводов с клеммами и колодками именно для ВАЗ-2114. Их должно быть три — соединительный провод между фарами, провод от выключателя к реле и от реле к блоку предохранителей.

Монтажный набор для установки противотуманных фар

Реле противотуманных фар

Кнопка включения противотуманных фар

Стяжки для фиксации проводов

И, конечно, сами противотуманные фары. Их можно выбирать на своё усмотрение, однако с мощностью лучше не перестараться, чтобы не перегружать генератор. Он имеет запас по мощности, однако, не рассчитан на высокую нагрузку, поэтому от ксенонового света лучше отказаться сразу.

Видео о правильном выборе противотуманных фар

Алгоритм подключения ПТФ на ВАЗ-2114 своими руками

Для начала стоит обдумать места крепления противотуманок.

В бампере ВАЗ-2115 уже есть места для установки дополнительного света, по аналогии можно вырезать их в бампере ВАЗ-2114.

Можно не мудрить и установить фары на кронштейны, не разрезая бампер, а в некоторых комплектах фар предусмотрены декоративные и защитные заглушки, которые проще устанавливать, да и выглядеть такие фары будут опрятнее.

Теперь ход работы:

    Устанавливаем кнопку в салоне. На всех комплектациях ВАЗ-2114 предусмотрено место под кнопку на приливе слева от водителя на передней панели. Хотя, кнопку включения можно установить произвольно, лишь бы было удобно ею пользоваться.

Кнопку включения противотуманных фар можно установить на панель вместо заглушки

Подключаем кнопку противотуманок и устанавливаем на место

Откручиваем 2 гайки на креплении монтажного блока (отмечено красным)

Проводим четырех контактную колодку жгутов от реле к блоку предохранителей

Устанавливаем реле противотуманных фар

Подключаем провода противотуманных фар по такой схеме

Схема обязательно заработает при включённых габаритных огнях.

Противотуманные фары будут гореть при условии включенных габаритных огней

Осталось отрегулировать направление потока света противотуманок так, чтобы они не слепили встречных водителей. Более подробно и наглядно процесс подключения и выбора противотуманных фар на ВАЗ-2114 показан на видео. Удачной всем работы и яркого света.

Видео

Ставим ПТФ туда, где их сроду не было 🙂

Сегодня я вам расскажу, как я ставил на свою Dark Cherry Противотуманные Фары. Многие, но не все, знают, что люксовых SUPER-AVTO в природе не бывает, и как следствие ПТФ с завода стоять на них не могут! 🙂 (только в качестве допов).

Для установки и подключения нам потребуются следующие компоненты:
1) ПТФ (750 рублей за 2 штуки)
2) Кронштейны для крепления ПТФ к бамперу (150 рублей за 2 штуки)
3) Так называемые «Очки» (150 рублей (не окрашенные))
4) Набор для подключения ПТФ (в моем случае 300 рублей)
5) Лампочки (купил PHILIPS по 120 рублей за штуку)

На фотке показал стрелочками, как он правильно ставится. Для удобства, так сказать. Что бы было проще понять как их к бамперу прикручивать. 🙂

Хочу обратить ваше внимание, что очки бывают 2х видов. Если вы собираетесь ставить ПТФ в бампер, на котором нет креплений, то нужно брать именно такие очки, которые брал я. Отличие их в том, что защелки у них находятся в разных местах: по контуру, либо как у меня. Ниже на фото видно, где они должны находиться в нашем случае.

Перед всеми манипуляциями над бампером, я поехал к своему дружище Жене, у которого тоже 2114, только с ПТФ. Померил что по чем, записал размеры, и сделал для верности трафарет.

Отмерил необходимые расстояния, приложил трафарет, обвел

и… взял в руки дрель… Получилась такая вот картина:

Потом это дело вырезалось. Естественно, получилось очень криво. Затем это отверстие, по контуру, я подровнял паяльником. Фотки не осталось, к сожалению. Да и зрелище там не для слабонервных! 🙂 Итак, отверстие готово, примерил «очки» — все пучком.

Аналогичную процедуру проделал с правой стороны. Примерил:

Далее нам нужно прикрутить ПТФ к кронштейнам, и приложив их к бамперу сделать отверстия для саморезов. Для этого нам понадобиться еще одна пара рук, либо двусторонний скотч, который придержит всю конструкцию в нужном положении, пока вы сверлите отверстия. После того, как мы сделали отверстия, остается только прикрутить кронштейн с установленной на него ПТФ к бамперу. Прикручиваем и защелкиваем «очки». Все, ПТФ стоят.

Правда пока что не покрашены очки. Я пока никуда не езжу на машине, так что ничего страшного. Как покрашу — перезалью фотку. 🙂

Теперь нам остается подключить всю эту кухню. Здесь нам понадобится набор для подключения ПТФ . В среднем его стоимость 300 рублей, есть чуть дешевле, есть чуть дороже. В моем комплекте я нашел кнопку, провода идущие от кнопки к блоку предохранителей, провода идущие от блока предохранителей к ПТФ, и реле. Провода от кнопки до блока нам не придется тянуть, т.к. они есть во всех «Самарах 2».
Выражаю огромную благодарность товарищу sdenislam за составленную им схему! По этой схеме, я подключил все провода к блоку предохранителей за пару минут!
1)Ставим кнопку в торпеду, отыскав и подключив незадействованную колодку.
2)Закрепляем реле из набора для подключения на перегородке между моторным отсеком и воздухозаборником.
3)Далее откручиваем блок предохранителей и находим 2 колодки: 7 и 8. (номера есть на блоке снизу)
4)Протягиваем провода «плюса» через моторный отсек от ПТФ и до блока предохранителей. Провода «минуса» прикручиваем гайкой массы головного света.
5)Протягиваем провода от реле, идущего в наборе, к блоку предохранителей.
6)Подключаем все провода к колодкам 7 и 8 так, как это показано на схеме товарища sdenislam :

ПТФ будут светить, только при включенных габаритах. 🙂

Вот как то так, товарищи! 🙂 Спрашивайте, если что не понятно, с радостью отвечу на все вопросы! 😉

Хотелось бы сказать огромное спасибо в первую очередь sdenislam за его инструкции. Если бы не он, я бы наверное и не подумал ставить ПТФ. 🙂
Так же спасибо моему соседу за предоставленную мелочевку и за помощь в установке.
Ну и Женьке, о котором я писал в начале. 🙂 Ему спасибо за предоставленный для замеров бампер. 🙂

Как подключить противотуманки на ваз 2114 видео

Этот товар выбрали 205 покупателей

  • Описание
  • Доставка и оплата
  • Обзор
  • Отзывы (0)

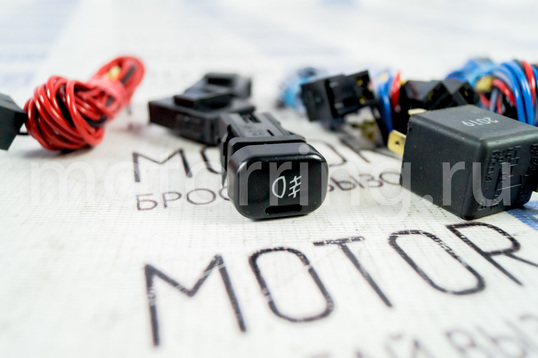

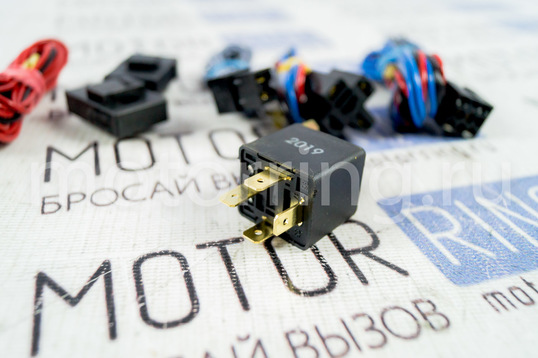

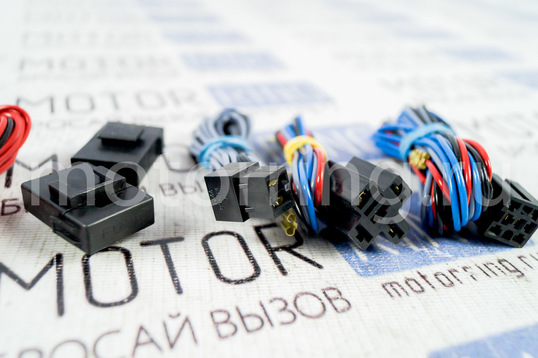

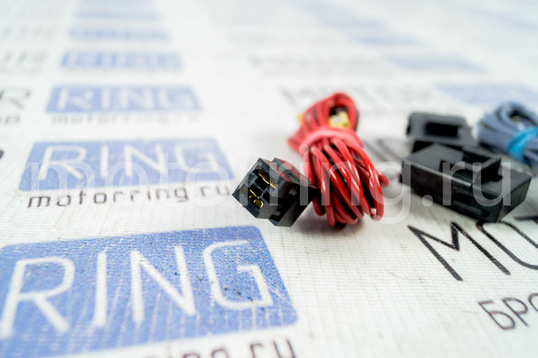

Данный монтажный комплект необходим при установке противотуманных фар на автомобили Лада Самара-2.

Обратите внимание!
Рекомендуем производить установку на специализированном СТО. Если же Вы хотите установить данный комплект самостоятельно, подробную схему и инструкцию можно найти в интернете.

Комплект: 1 реле, 1 кнопка, проводка

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

На заре своего использования противотуманные фары (ПТФ) выполняли функцию обеспечения видимости при езде в тумане. Однако, после введения закона о том, что огни должны гореть и в дневное время, ПТФ стали использоваться еще и для этого.

Для Лада Нива 4х4 так вообще стала сначала установка ПТФ, так как ни одна из комплектаций данным видом фар не оснащена (даже «Урбан»). Чаще всего автовладельцы предпочитают располагать «противотуманки» на бампере, куда, а) влезет оптика любой формы, б) не достанет мусор с дороги, который может повредить оптику.

После монтажа оптики для того, чтобы она работала, необходимо подключить её. Заниматься этим самостоятельно или довериться профессионалам-решать Вам. Но вот проводку для подключения, которая подойдет для всех трех моделей Нива (21213, 21214 и 2131) мы рекомендуем приобрести в нашем магазине, так как наши товары отличаются гарантированными качеством, долгим сроком эксплуатации и, в данном случае, полнотой комплектации.

Схема подключения противотуманных фар ваз 2109

На автомобили ВАЗ 21083, 21093, 21099 в комплектации «люкс» штатно устанавливаются в качестве дополнительного оборудования противотуманные фары (ПТФ). Далее приведена схема включения противотуманных фар, используя которую можно установить их на автомобили в комплектации «стандарт», не оборудованных ПТФ.

Примечания и дополнения

— Для установки дополнительных противотуманных фар на автомобилях ВАЗ 2108, 2109, 21099 предусмотрены штатные места в переднем бампере. На «высокой» панели приборов имеется место для установки выключателя ПТФ с лампой. Подробнее: «Установка противотуманных фар на автомобили ВАЗ 2108, 2109, 21099».

Еще схемы электрооборудования автомобилей ВАЗ 2108, 2109, 21099

С приходом августа месяца и до конца октября наступает сезон туманов по ночам и рано утром. Поэтому ПТФ не роскошь, а больше необходимость. Ещё одна причина установки — это то что надоело ездить всё время с ближним светом фар. Порывшись в интернете нашёл схемку подключения ПТФ на ВАЗ-2109 с высокой панелью, и согласно её начал мудрить.
Вот собственно статья и схемы для подключения ПТФ.

В этой статье мы будем устанавливать и подключать противотуманные фары на ВАЗ 2109. Материал данной статьи также пригодится владельцам ВАЗ-2108 и ВАЗ 21099 с «высокой» панелью, для их автомобилей эта операция абсолютно идентична. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя. Также их можно использовать днем вместо ближнего света согласно ПДД. Также правильно установленные и отрегулированные противотуманные фары хорошо подсвечивают обочину дороги, что помогает вовремя замечать внезапно появившихся там пешеходов.
• Для установки потребуется:
Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки.
• Клемма широкая (мама) — 4 шт.
• Клемма узкая (мама) — 1 шт.
• Клемма с отверстием посередине (масса) — 3 шт.
• Реле с колодкой и проводами.
• Кнопка включения ПТФ.
• Противотуманные фары — 2 шт.
В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:

Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:

Реле ПТФ с колодкой и обжатыми проводами. Силовые провода обжаты широкими клеммами (1 и 2). Провода управляющей обмотки реле: один обжат узкой клеммой(3), другой — клеммой с отверстием — массой(4)

Силовые провода от монтажного блока до фары (на рисунке приведены обе пары проводов): один конец обжат широкой клеммой(1 и 2), на другом колодка для соединения с противотуманной фарой (3 и 4), второй провод колодки (черный) — масса(5 и 6)
Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109.
Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:

Демонтируем решётку, прикрывающую динамик, откручиваем динамик, и обнаруживаем там два разъёма для подключения кнопки включения противотуманок и индикатора их включения.

Извлекаем заглушку, устанавливаем на её место кнопку, подключаем электрические разъёмы и устанавливаем на место динамик и решётку.

Далее перемещаемся под капот, откручиваем монтажный блок (черный ящик) и приподнимаем его для доступа к разъемам.

Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».

Отсоединяем разъёмы Ш8 и Ш7 (Ш7 находится рядом с Ш8, но заметно шире) от монтажного блока. Вставляем клеммы в разъёмы в соответствии со схемой. Эти разъемы в колодках при отсутствии ПТФ не заняты.

Вставляем разъёмы обратно в блок предохранителей:

Устанавливаем на место монтажный блок. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски:

Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля:

Закрепить противотуманки можно, рассверлив отверстие в металлической вставке рядом с болтом крепления бампера. На некоторых бамперах есть специальные отверстия для крепления противотуманных фар с помощью кронштейнов, идущих в комплекте с ПТФ. Закреплять их надо жестко, противотуманные фары, закрепленные к пластмассе бампера будут трястись на неровной дороге и при проезде препятствий. Также, вместо ближнего света фар в светлое время суток можно использовать дневные ходовые огни.
Теперь осталось правильно отрегулировать противотуманные фары:

Номинал предохранителя на этой схеме выбирается исходя из мощности подключаемой нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт. Тогда ток в цепи будет равен 55 Вт * 2 / 12В = 9,1 А. Предохранитель возьмем с небольшим запасом, т.е 15А.
Но такая схема в чистом виде для подключения противотуманок не подходит. Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Соответственно, схему нужно немного доработать, и она приобретает вот такой вид:

Здесь будет работать также и индикация включения противотуманных фар, т.е. будет загораться лампочка при включении ПТФ.
Единственное, чего не отражено на схеме, так это подсветка самой кнопки при включении габаритов. Но на некоторых кнопках, в том числе на старых ВАЗ 2108 она попросту отсутствует. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов (подсветка панели, соседней кнопки), а другой подключив на массу.
____________________________________________________________________________
Так как на ВАЗ-2109 с низкой панелью проводки под ПТФ нет пришлось немного помудрить с электрикой. Может кому и пригодится данная запись.

В последнее время, в свете принятия правил о пользовании автомобильным освещением в дневное время, вопрос монтажа дополнительного освещения в виде противотуманок встал особенно остро.

Внедрение такого оборудования позволяет водителям избежать необходимости включать днём ближний свет. А это в свою очередь облегчит нагрузку на всю систему электрооборудования автомобиля. Именно поэтому вам стоит задуматься над тем, чтобы была произведена установка противотуманных фар. ВАЗ 2109 это тоже касается.

Необходимость монтажа

Хорошо когда на машинах последних моделей всё изначально предусмотрено для этих световых приборов. Остаётся только купить оборудование, соответствующее технологическому описанию, и не мудрствуя, вставить в штатные ниши, подключив предусмотренные заводом изготовителем провода.

А если ничего этого нет? Можно отправиться на ближайший автосервис и заплатив мастеру подождать результатов работы. Ну а можно прочитав эту статью, проделать это самостоятельно. Главное иметь хоть небольшие навыки работы с инструментом.

Что необходимо приобрести

Если вами будет производиться установка противотуманных фар (ВАЗ 2114, видео вы можете просмотреть в статье), то в первую очередь понадобится, конечно, осветительное оборудование. Подбирать нужно по особенностям автомобиля. Например в моделях ВАЗ, таких как 2110, 2112, 2114 и 2115, в бампере имеются заглушенные технологические отверстия, и соответственно приобретать фонари, имеет смысл по их форме.

А вот у классики и 2108, и 2109, таких отверстий нет, и нужно брать оборудование со стойками крепления. Когда производится установка на ВАЗ противотуманных фар своими руками, нужен стандартный моток провода длиной 5 метров. Реле общего назначения на 4 контакта. Кнопка включения подходящего для панели приборов типа. Разъёмы «папа» и «мама» для проводов. Кольцевые концевики для «массы» и «плюса» аккумуляторной батареи.

Два выносных корпуса под предохранитель. Ну и конечно моток хорошей изоленты. Сейчас лучшей считается у профессионалов изолента от фирмы «Абро» Этого набора вполне хватит для того, чтобы была проведена установка противотуманных фар на ВАЗ 2115, 2114.

Инструменты

Здесь опять же всё зависит от модели автомобиля. Но в лбом случае понадобятся отвёртка, плоскогубцы, контрольная лампа и обжимник для клемм «папа-мама». По необходимости гаечные ключи для закрепления фонарей. Кстати можно приобрести готовые клеммы с отрезками проводов.

Это в принципе даже удобней чем зажимать эти клеммы самому, но обязательно нужно поджать их простыми плоскогубцами. Кстати под реле, можно приобрести готовую пластмассовую площадку с выходящими 4 проводами по 10 см. Противотуманные фары (ВАЗ 21099), установка которых может вестись самостоятельно, предусматривает необходимость монтажа проводки. Итак, всё под рукой, можно начинать.

Проведение процесса

Если у вас в наличии ВАЗ 2106, установка противотуманных фар может быть проведена в короткие сроки. Сначала необходимо монтировать на автомобиль сами фонари. Здесь уже всё зависит от фантазии автовладельца. Кто крепит их возле решётки радиатора, кто-то подвешивает под передний бампер, а кто-то на бампер. Это дело личное.

Главное, надёжно закрепить, в этом и заключается установка противотуманных фар (ВАЗ 2114) своими руками. Теперь монтаж электропроводки. Нужно закрепить в подкапотное пространство реле для включения. И здесь нет особых ограничений, Главное чтобы к нему можно было подвести провода, и подальше от выхлопного коллектора и радиатора. Вот и все требования. А теперь внимание самое главное! Главная хитрость здесь правильно подключить кнопку и реле.

Если вами будут приобретаться противотуманные фары ВАЗ 2115, установка такого оборудования может быть проведена самостоятельно. Стандартное реле общего назначения имеет четыре ножки с нумерацией — 85, 86, 87 и 30. По поводу реле любому автолюбителю стоит знать, контакты 85 и 86, это электромагнитная катушка.

На неё подаётся ток, сердечник приобретает свойства магнита и замыкает контакты 30 и 87. Поэтому нужно с контакта 85 закрепить на «массу» а с 85, провести провод в салон к кнопке. На контакт 30 подать «+» с АКБ. И уже с 87 контакта вывести два провода, врезав предохранители. Когда в наличии ВАЗ 2110, установка противотуманных фар своими руками может быть проведена в самые короткие сроки.

Кнопку подключить следующим образом, один контакт идёт на реле — контакт 86, второй подключить к «+» замка зажигания, вызвонив его предварительно контрольной лампой. Тщательно заизолировать места соединений и всё готово. Можно пользоваться. Установку противотуманных фар на ВАЗ 2109 вполне может осуществить любой автолюбитель. Главное, пользоваться прописанной технологией.

Запасные части и аксессуары для автомобилей ФОРД

Не горят противотуманки ваз 2114 – Не горят противотуманки на ВАЗ 2114: ищем причины

Не работают противотуманки (ПТФ). Что делать?

Как я думаю, Вы уже убедились, что на ВАЗ 2114 и на других «Самарах» головной свет фар оставляет желать лучшего, а в пасмурную и дождливую погоду чувствуешь себя как ежик в тумане. Поэтому, противотуманные фары значительно улучшают ситуацию, освещают обочину.

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье, Мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Основные причины неисправности ПТФ

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Предохранитель

Каждая ПТФ имеет отдельный предохранитель F8 и F9 в блоке предохранителя номиналом в 7,5 А. Проверьте его целостность – замените. Если же вы не нашли предохранитель в монтажном блоке, то скорее всего, в вашем случае ПТФ установлены предыдущим хозяином, а предохранители на них находятся либо рядом с самими противотуманками, либо рядом с реле. Если же у вас не работают обе ПТФ, то скорее всего проблема с предохранителями отпадает – т.к. чтобы одновременно перегорели оба предохранителя не представляется возможным, хотя все бывает в нашей жизни.

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Самый простой вариант – заменить и проверить на заведомо рабочее реле, так же можно попробовать постучать по нему. Когда вы включаете кнопку ПТФ – должен происходить щелчок реле. Если реле не щелкает – либо заменить реле, либо на него попросту не идут питание.

Кнопка включения ПТФ

Так же может выйти из строя, меняется за 1 минуту.

Масса

Плохая масса на кузов либо самих ПТФ, либо от реле. Зачистить и надежно закрепить на кузов.

Нет питания

2) Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму. Главная страница

Противотуманки не горят на ваз 2115. Почему не горят противотуманные фары на ВАЗ-2114: обзор основных причин

Почему на ВАЗ-2114 не горят противотуманки: причины, фото и видео

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Реле передних ПТФ ВАЗ 2114 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Реле передних ПТФ ВАЗ 2114 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

20.09.2017 — 12:52 Андрей Запромётов

Вот нынче мыши пошли : Немного по-подробнее бы, а то кто совсем не разбирается не поймёт. Хорошо, что я хоть чуток врубаюсь :

13.09.2017 — 04:31 Хай Кап

31.08.2017 — 05:16 Рамзан Снегуров

с кнопкой конечно не очень понятно

12.08.2017 — 01:10 андрей андрей молодец 05.08.2017 — 12:19 Tom Stek

молодец, чётко и грамотно, спасибо.

28.07.2017 — 23:08 павел монашов

29.06.2017 — 07:46 Евгений Мошкалёв

Здравствуйте вопрос вам такой прыгает стрелка тахометра на ВАЗ 2108 карбюраторный двигатель ом

30.05.2017 — 13:20 Евгений Мошкалёв

А починить плату тахометра возможно . Есть видео на YouTube вот там парень удаляет лишнюю деталь и тахометр работает правдо или нет

20.05.2017 — 20:27 Pach Chechen

Привет, Раманыч, ОГРОМНОЕ ВАМ СПАСИБО очень помогло, я сэкономил себе 1000р. вот только вопросик- я провод от реле 30 соединил на разъем ш8 ножка 8-я это как хорошо или мне все таки, надо было соединить его с аккумулятором на прямую?

12.05.2017 — 01:47 виталий колышкин

все присоеденил как на видео почему то нет на 86к питания управления + на реле, присоеденяю с акб + на 86к фары горят где искать потерю плюса

24.04.2017 — 11:37 виталий колышкин

кнопка родная с индикатором включения

05.04.2017 — 06:29 виталий колышкин

11.03.2017 — 06:29 виталий колышкин

при нажатии загорается

17.02.2017 — 22:06 виталий колышкин

предохранители птф целые

10.02.2017 — 02:20 виталий колышкин

разобрался по ошибке воткнул штекер задних птф по твой части все верно спасибо за советы

11.01.2017 — 21:26 алексей франчук

Очень просто и доходчиво. И ничего лишнего . Спасибо.

26.12.2016 — 21:29 алексей франчук

Рома здравствуй. Поставил сегодня ПТФ на девятку. Все работает. Но. Туманки можно включать даже не привключенном зажигании, а при вкл. габаритах. Да. Кнопку включения туманок я не трогал вообще не брал + с обогрева зад. стекла. Твое заключение, что скажеш по этому поводу?

Почему на ВАЗ-2114 не горят противотуманки: причины, фото и видео

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Схема подключения к бортовой сети ПТФ

Наглядная схема подключения ПТФ

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

  • Перегорание предохранителя.
  • Сгорели лампочки.
  • Окисление контактных соединений.
  • Нет контакта на массу.
  • Не работает кнопка.

Установка противотуманных фар (ПТФ) на ВАЗ 2107

Противотуманные фары давно завоевали симпатии автолюбителей. Прежде всего, благодаря значительному (на несколько порядков) улучшению видимости в сложных дорожных условиях. В осенне-зимний период, когда световой день короток, а неблагоприятные погодные условия становятся едва ли не климатической нормой, противотуманки помогают безопасно передвигаться и быть увиденными даже на большом расстоянии.

Противотуманные фары для ВАЗ – это одновременно и повышение безопасности вашего автомобиля, и одновременно тюнинг. При плохой видимости ВАЗ с противотуманками выглядит вполне как представительная иномарка. Противотуманки – это две дополнительные фары, которые размещаются в близости к дорожному просвету.

Инструменты, необходимые для проведения работ:

  • дрель (электрическая или аккумуляторная);
  • отвёртка и молоток – на всякий случай.

Что ещё пригодится в работе – это проводка (хотя бы пару метров), разъём «мама», кнопка включения/выключения; четырёхтактное реле. И – обязательно – руки, растущие из правильного места.

Совет: удобнее всего устанавливать противотуманные фары, если предварительно снять бампер. Проще (особенно для начинающих автолюбителей) использовать для установки ПТФ в места установки штатных.

Работа по установке противотуманных фар (ПТФ) на ВАЗ 2107 проходит в несколько этапов:

  1. Готовим поле для установки противотуманок.С помощью дрели сверлим отверстие, в которое можно было бы поместить крепление для противотуманной фары. От проёма под номер можно отступить примерно 15 сантиметров, чтобы гарантированно ничего не помешало воплощению идеи в жизнь.

В зависимости от места размещения реле питания фонарей, необходимо продумать расположение проводки. Если реле расположено под капотом справа, питание можно продолжать около аккумулятора под брызговиком, далее через трубу и крепление бампера.

С помощью всё той же дрели создаём три отверстия для проводов, которые соединят левую и правую противотуманные фары. Проводку закрепляем с помощью медной проволоки (медь не подвержена коррозии и более долговечна, чем, например, сталь, да и работать с ней, в виду большой гибкости, удобнее.


Установка противотуманных фар.Устанавливаем крепления для наших новых фар, и можно возвращать на место бампер.

После установки бампера разбираем ПТФ и устанавливаем лампы на нужные места. Задние части фонарей размещаются на креплениях, к ним запускается новая проводка.

Разъёмы зачищаем и обжимаем, после чего подключаем лампочки и снова собираем фару. Процесс проводится в обратном порядке.

Аналогичным образом проводится работа с другой противотуманной фарой.
Подключение противотуманных фар.

Схема подключения вполне стандартная и подробные описания в данном случае вряд ли нужны.

Проверяем работоспособность, и если всё в порядке, радуемся новому успешному опыту. Если это необходимо, можно провести также регулировку фар.

Установка ксенона в противотуманки (заводские/стандартные)

Пользующийся популярностью метод, когда в штатную противотуманку устанавливается набор ксенона, к примеру, от компании S-Me либо др. брендов. Посмотрим пример установки ксенона с лампами «H3» (эти лапочки ставятся в противотуманку без доработок).

Для того, чтоб закрепить модули розжига необходимо снимать передние колеса и подкрылки.

Размещаем их например в ВАЗ 2110 в нутри за бампером. К слову, в Противотуманки Киржач хватит места для установки ламп H1, но туманки компании Bosch не подходят по длине.

Что получим при установке ПТФ?

Нарушается фокусировка фары, ксеноновая лампа имеет не фиксированный свет.

Потому что фара была рассчитана под определенный тип ламп, уже не совладает с новыми источниками света. В отражателе появляются неоднократные отражения и преломления, что дает размытые светотеневые границы и в конечном счете слепит встречных и попутных водителей.

Кроме этого Противотуманки теряют способность обеспечить видимость и освещение дороги в плохую погоду.

Второй метод: желтые Противотуманки с ксеноном

Лампочки H1 поначалу были установлены в бутылочную крышку, а потом в фару при помощи герметика.

Очень часто встречаются на авто базаре автомобили в которых ксенон установлен в фары главного света «Киржач» и Bosch. И если пучок света имеет ровные границы это дает возможность даже узаконить ксенон при оформление авто.

Во-втором, когда отсутствие линзы в фарах Бош (лишь отражатель) демонстрировала засвет за допустимые границы и приводила к ослеплению остальных участников движения.

Линзы, противотуманки и ксенон

Некоторые заступники ксенона имеют такую позицию: достоинства ксенонового света лучшим образом появляются с фокусирующей линзой, обеспечивающей корректное распределение светового пучка. Линзованные птф с ксеноновым светом — не слепят, и делают функцию Противотуманки лучше.

Перестали гореть противотуманки на ваз 2114

Такой элемент светового оборудования, как противотуманные фары, не является обязательным для всех автомашин серии. Он может быть установлен опционально в салонах, занимающихся продажей новых автомобилей.

При этом стоит сказать, что в условиях отечественного климата ПТФ — очень полезное дополнение, особенно учитывая то, что основной свет на ВАЗовских автомашинах оставляет желать лучшего, и в дождливую погоду не всегда обеспечивает должной видимости на дороге. Включенные противотуманные фары в такой ситуации оказывают большую помощь.


ПТФ ваз 2114

Схема подключения ПТФ

Но иногда случается так, что ПТФ отказываются включаться, причем не работать может как одна, так и обе фары. Причин того, почему не горят противотуманки на ваз 2114, может быть большое множество, но главная из них — появление окислов или коррозии в важных местах электрической цепи, идущей к фарам.

Перед тем, как рассмотреть все возможные причины более подробно, следует ознакомиться с принципиальной схемой подключения противотуманных фар к бортовой электросистеме автомобиля.

Выглядит она следующим образом:

На ней присутствуют следующие обозначения:

  • прямоугольники розового цвета 10А — 10-ти амперные предохранители;
  • Ф1 и Ф2 — противотуманные фары;
  • значок заземления — подключение к массе;
  • +12V — выход на «+» клемму аккумуляторной батареи.

Что делать если не работают противотуманки на ВАЗ 2114

Не горят противотуманки на ВАЗ 2114: ищем причины

Ремонт и Тюнинг ВАЗ

  • Ремонт ВАЗ
  • ВАЗ 2114
  • Электрооборудование
  • Схема подключения ПТФ
  • Основные причины неисправности ПТФ
  • Полезное видео

Такой элемент светового оборудования, как противотуманные фары, не является обязательным для всех автомашин серии. Он может быть установлен опционально в салонах, занимающихся продажей новых автомобилей.

При этом стоит сказать, что в условиях отечественного климата ПТФ — очень полезное дополнение, особенно учитывая то, что основной свет на ВАЗовских автомашинах оставляет желать лучшего, и в дождливую погоду не всегда обеспечивает должной видимости на дороге. Включенные противотуманные фары в такой ситуации оказывают большую помощь.

Основные причины неисправности ПТФ

Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:

  • перегорел предохранитель;
  • перегорела(и) лампочка(и);
  • произошло окисление контактов;
  • пропал контакт с «массой»;
  • вышла из строя кнопка;
  • вышло из строя реле.

Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.

И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.

Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.

Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.


Предохранители ваз 2114

При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.

Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.

Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.

Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.


ПТФ ваз 2114 с патроном

Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.


Окисление контакта ПТФ

Еще одной причиной, по которой противотуманные фары могут не включаться, является выход из строя кнопки, расположенной на передней панели автомашины, и служащей для включения ПТФ. Проверить ее на работоспособность можно двумя способами: подключить новую кнопку (при наличии таковой) и попробовать включить фары либо же прозвонить кнопку мультиметром. В случае, если кнопка оказалась испорченной, следует ее заменить на новую, поскольку она практически не ремонтопригодна.


Кнопка включения ПТФ

Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.


Реле ПТФ ваз 2114

Нередко причиной поломки фар могут являться сами фары. При длительной эксплуатации отражающий слой может разрушаться, выкрашиваться и попадать на электрические элементы, нарушая тем самым их правильную работу. Именно поэтому периодически стоит проверять внутреннее состояние всех фар (не только ПТФ).

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

  • Перегорание предохранителя.
  • Сгорели лампочки.
  • Окисление контактных соединений.
  • Нет контакта на массу.
  • Не работает кнопка.
  • Отсутствует питание.
  • Неверное подключение.
  • Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9 . Номинально пропускаемый ток составляет 7,5А .

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Провод на массу с аккумулятора

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Схема проверки питания противотуманных фар

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле . Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Установочный комплект ПТФ, реле отмечено стрелочкой

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Отражатель в хлам!

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Если все вышеперечисленные причины были проверены, и ни одна из них не была выявлена, значит дело в самой проводке. В этом случае следует прозвонить все провода, используемые в цепи подключения противотуманных фар, а также проверить правильность самого подключения.

Сделать это можно, воспользовавшись схемой, приведенной в начале. Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле.

Установка и подключение противотуманных фар на ВАЗ 2114

Противотуманные фонари, они же ПТФ, являются необходимым световым оборудованием автомобиля. Однако не все заводские производители устанавливают их штатно, особенно на бюджетных моделях, к которым относится и ВАЗ 2114. Только за дополнительную плату в максимальном исполнении в данном авто предусматривалась установка ПТФ. Решать вопрос владельцам ВАЗ 2114 приходится самостоятельно.
Особенностью штатного бампера ВАЗ 2114 без предусмотрения установки фар, является отсутствие посадочных мест под ПТФ. И все же установка противотуманок на данную модель вполне возможна.

Способы установки

Оснастить ВАЗ-2114 противотуманками можно несколькими способами:

  1. Приобретение тюнингового бампера, в который уж вмонтированы туманки. Такие бампера обычно делают в тюнинг-ателье, там же их устанавливают и подключают. Стоит это недешево.
  2. Установка на автомобиль бампера от модели ВАЗ 2115 с проделанными посадочными местами под туманки с последующей покупкой комплекта ПТФ и самостоятельной их установкой на авто.
  3. Покупка комплекта противотуманок и «очков» — облицовочных элементов под данные фары, самостоятельная их установка. Остановимся на этом способе более подробно.

Обычно комплект ПТФ включает в себя: фары, лампочки для них, реле включения, проводка, схема подключения, кнопка включения. При выборе данного комплекта следует учитывать форму фар, они должны хорошо садиться в «очки».

Для ВАЗ 2114 оптимальными считаются небольшие прямоугольные фары производства «Киржач».

Оптика данного производителя используется при штатной установке ПТФ на модель 2114.

Противотуманные фары на ВАЗ 2114

При выборе другого производителя существует риск покупки некачественного оборудования, в частности лампочек. В итоге, качество освещения фарами будет низким.

Последовательность работ

Имея все необходимое, можно приступить к работе. Установка противотуманок проходит в несколько этапов:

  • Монтаж фар;
  • Подключение к бортовой сети;
  • Проверка работоспособности;

Монтаж фар

Поскольку штатный бампер посадочных мест не имеет, их придется проделывать самостоятельно. Для этого может понадобиться:

  • Дрель со сверлом;
  • Электролобзик;
  • Напильник;
  • Измерительные инструменты (рулетка, линейка и т. д.);
  • Маркер;

Работы по монтажу противотуманных фар производятся при снятом бампере. На очищенном от грязи бампере вначале проводится разметка. Оптимальным местом для установки является уровень нижнего воздухозаборника, но на определенном расстоянии сбоку от него. Желательно, чтобы ПТФ размещались строго под головными фарами.

Сначала определяем расстояние, на котором противотуманки будут удалены от воздухозаборника. Затем выясняем, какие по размерам нужно вырезать отверстия. В этом помогут декоративные «очки». Они состоят из двух половин – внешней (она и является декоративной) и внутренней (фиксирует внешнюю часть и сами фары).

Внешняя половина очков с внутренней стороны имеет посадочный выступ, которым она должна заходить в отверстие в бампере. Для определения размеров отверстия, замеряются размеры этого посадочного выступа. После наносим разметку с соответствующими размерами на бампер.

Выполнив разметку, приступаем к вырезу отверстий электролобзиком. После этого края отверстия желательно подправить напильником. Важно добиться, чтобы внешняя часть очков заходила в отверстие плотно.

В этих отверстиях закрепляем противотуманные фары при помощи болтовых соединений. Остается только закрепить поверх фар «очки».

После монтажа противотуманок, выполняем установку бампера на автомобиль. На этом первый этап закончен.

Подключение ПТФ и клавиши управления

Схема подключения, которая идет в комплекте, несложная и разобраться в ней легко.

Схема подключения противотуманок

Вначале врезаем проводку данных осветительных приборов в монтажный блок, установленный под капотом, возле лобового стекла справа. Для этого откручиваем болты крепления этого блока и приподнимаем его, чтобы получить доступ к колодкам, с обозначением Ш7 и Ш8.

В этих колодках предусмотрено подключение туманок, хоть штатно они и не устанавливаются. В них подключается проводка от самих фар, а также от реле, идущего в комплекте. Все это нужно правильно подключить, и схема такова:

  • Провод, выходящий от вывода «87», является массой и подключаем его к корпусу авто.
  • Вывод «85» ведет на колодку Ш7 (подключается в разъем 17).
  • Выводы «30» и «86» подключаются к колодке Ш8 (вывод «30» — к разъему 8, а «86» — к разъему 1).

От установленных фар «плюсовой» провод прокладываем через все подкапотное пространство, поскольку они подключаются к колодке Ш8, но только эти провода вставляются в разъемы 2 и 3.

Затем колодки подключаем к монтажному блоку, сам блок устанавливаем на место, подбираем место для монтажа реле ПТФ недалеко от монтажного блока.

Схема подключения управления противотуманок тоже простая – в комплекте есть кнопка, которую устанавливаем в посадочное место на панели.

Завод предусмотрел возможность подключения этих фар, поэтому под панелью имеется колодка управления. Чтобы все заработало, следует снять панель, найти требуемую колодку и подсоединить ее к кнопке. После панель ставится на место.

Для проверки работоспособности включаем габаритные огни на авто, а затем – ПТФ. При отключении габаритов, даже при нажатой клавише включения туманок, они должны гаснуть.

Установка данного светооборудования на ВАЗ 2114 при правильном подходе не должна занять много времени. Зато наличие работающих ПТФ на авто значительно улучшит освещаемость дороги в темное время суток.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
