Как поменять кулису на ваз 21099

Изготовление короткоходной кулисы Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Итак, все мы долго думали и гадали — что же это за чудо такое «Короткая кулиса КПП» и почему за нее ломят сраные 1500р.? Начнем с того — чем она так хороша. Преимущество её по сравнению со стандартной (по крайней мере, это относится к семействам 09 и10 ВАЗа) в том, что благодаря своим размерам она позволяет уменьшить ход рычага КПП для включения — выключения передач. Кроме того переключения становятся гораздо более четкими. Минусы есть всегда, и у этой чудо-штуки они тоже есть: ЦЕНА и повышенное усилие при переключениях. Что страшнее решать вам, но я для себя все решил: усилие — хуйня! Несколько тонн асфальта перекидывал и ничё, не переломился. А вот цена — та ещё скотина, да ещё и кусается. С ней-то мы и будем сегодня бороться.

Для начала немного теории. Для этого вспомним урок геометрии за 7 класс. Обратите внимание на рисунок справа под номером 1. Здесь буквами OF обозначен рычаг КПП в нейтральном положении. Предположим, что для включения передачи надо переместить тягу 14 (рис. 2) (точка её крепления к рычагу 15 обозначена буквой В) на расстояние AB. При этом в стоке верхушка рычага 15 (буква F) — резиновый набалдашник переместится в точку Е, пройдя соответственно расстояние EF. Теперь мы решили, что расстояние EF длиннее хода кисти нашей руки и хотим его уменьшить. Для этого мы увеличиваем в длину наш рычаг, причем в месте под шарниром на величину BD. В итоге набалдашник поднялся от F до H на величину HF, а шарнир от B до D. Поскольку коробка ваз 2109 у нас осталась той же, что и была, то расстояние, на которое надо переместить шарнир (который теперь находится в точке D) осталось тем же (AB=CD). Поднимем взгляд. GH гораздо меньше EF, т.е. верх рычага переместился на меньшую величину, что и требовалось получить.

С теорией всё ясно, как это осуществить в металле? Достаточно просто: нам нужно снять кулису с автомобиля. Всю снимать не надо (хотя я сделал именно так и пожалел — муторно) достаточно разобрать шаровую опору (разжать металлическое колечко, чтобы пластмассовые лапки разошлись и освободили шарик), ослабить хомут около коробки передач и отключить тягу 14. Затем аккуратно протащите тягу через грязезащитный чехол 13 и сваливайте из тачки. Теперь вам нужна болгарка и знакомый или обычный сварщик, имеющий доступ к сварочному аппарату. Болгаркой режете детали, как показано на рисунке 2. Потом ввариваете кусочек трубы (толщина стенок 2 — 3 мм) в тягу 14 и кусочек листового металла толщиной 5 — 6 мм. Кусочки должны быть одинаковой длинны иначе будет перекос в системе и ничем хорошим это не светит. Я удлинил на 2 см. Хотя пространство позволяет и на 3 — 4 см. Показалось, что этого хватит, но потом привык и мало опять. Кстати на счёт кусочков. У сварных их хоть жопой жри, проблем не будет. Кроме того, шарнир с крючком, который предотвращает ошибочное включение задней передачи также поднимется, и не будет попадать в прорезь блокирующей пластины. Чтобы этого избежать либо убираем нах эту пластину (для ленивых) и ездим как на девятке, либо переносим её вверх на ту же величину, что и шарнир. Всё собираем и настраиваем. Вуаля, бля — готова.

Итак, подобьём бабки. Разборка — сборка узла: себя мы любим, это делали мы, так что наградим себя «бутылочкой» коротких ходов и четкости при переключениях. Обычно сварщик также обладает и болгаркой, так что мне вся работа с металлом обошлась в . 1,5л пива для сварного. Итого 40р. Для тех, кто плохо считает, поясняю: 40 меньше 1500. Дерзайте!

Как поменять кулису на ваз 21099

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 большой люфт в кулисе КПП и как следствие, нечеткое переключение передач не является редкостью. Можно сказать, что это болезнь или недостаток автомобилей этих марок. И причина этой «болезни», в первую очередь, кроется в родном карданчике кулисы КПП. Если Вам интересно, как устранить этот недостаток, уменьшить люфт в кулисе и повысить комфорт переключения передач на своей «восьмерке», «девятке» или «99», то читаем статью дальше…

Для начала, Вам придется купить на рынке или в магазине сам короткоходный карданчик кулисы КПП для автомобиля ВАЗ-1118 «Калина». Покупать его следует в комплекте с пыльником, так как пыльник от стандартного карданчика не подойдет (смотрим фото 1). После покупки сверяем свой арсенал инструмент с перечнем инструмента, необходимого для замены кардана кулисы КПП (Лада Калина). Думаю, с этим проблем не будет, так как для данной операции список инструмента минимален: два накидных ключа на «13», один ключ на «10», отвертка и молоток. Работу по замене карданчика кулисы КПП следует проводить на смотровой яме, подъемнике или эстакаде. Трезвый помощник Вам так же может пригодиться, например, в конце работы, когда надо будет отрегулировать оптимальное положение рычага переключения передач.

Дальше, по пунктам:

При помощи двух ключей на «13» распускаем хомут на тяге привода переключения передач и стягиваем привод со штока механизма переключения передач.
Дальше, отверткой оттягиваем пыльник к коробке, в принципе его можно вообще удалить, чтоб не мешал. И ключом на «10» откручиваем болт — фиксатор на кардане и после этого аккуратно, не сильными ударами молотка, сбиваем карданчик КПП с вала и стягиваем пыльник, если Вы его не удалили раньше. Все, полдела сделано, при необходимости можно поменять сальник вала выбора передач.
Установку короткоходного кардана кулисы КПП «Калина» производим в обратной последовательности: надеваем пыльник, на вал сажаем карданчик (обращаем внимание на то, чтобы болт – фиксатор точно совпал с углублением на валу), затягиваем болт и надеваем пыльник на кардан кулисы. Тягу привода переключения передач одеваем на шток кардана, но не затягиваем хомут.
Приглашаем помощника, который садится в салон и выставляет рычаг переключения передач в оптимальное положение – сначала устанавливает рычаг по центру и отводит его немного вправо, удерживаем рычаг в таком положении, пока Вы затягиваете хомут. После этого проверяем, как теперь переключаются передачи.
Думаю, что комфорт и четкость переключения передач, которые появятся на Вашем автомобиле после установки короткоходного кардана кулисы КПП от «Калины».

Если вы являетесь владельцем переднеприводного автомобиля ВАЗ (2108, 2109, 21099, 2110), то наверняка обращали внимание на увеличенный свободный ход рычага переключения передач, который ощущается как расхлябанность ручки КПП и ведет к нечеткому включению при выборе передач. Можно сказать, что это болезнь этих моделей, которая кроется в штатном карданчике кулисы рычага КПП. Устранить этот недостаток и доработать механизм переключения передач самым простейшим способом можно, заменив штатный карданчик кулисы КПП на аналогичную деталь от Лады Калины. Кстати, эту доработку можно выполнить своими руками. Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 Калина, приобретаем его в комплекте с пыльником, т. К.

Штатный пыльник ВАЗ 2109 не подойдет по размеру. Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП. Работы будем вести на яме или эстакаде. Ослабляем хомут на тяге привода переключения передач с помощью ключей на 13, и снимаем шарнир с тяги.

Затем снимаем или загибаем угол пыльника, и ключом на 10 откручиваем болт-фиксатор на карданчике и сбиваем его несильными ударами молотка с вала. Отворачивается этот болт очень неохотно, так как посажен на фиксатор резьбы во избежание самопроизвольного откручивания от воздействия вибраций. На этом этапе можно заменить также сальник вала выбора передач, если из-под старого замечены масляные подтеки.

Когда старая деталь демонтирована, можно приступать к установке новой. Предварительно надев пыльник, садим карданчик на шток выбора передач (тот, что идет из коробки). Фиксирующий болт при этом должен при вкручивании попадать в специальное углубление под него на штоке. Затем затягиваем болт и натягиваем пыльник на карданчик. Резьбу болта крайне желательно промазать фиксатором резьбы, чтобы он не открутился от вибрации. Затем тягу привода переключения КПП надеваем на шток кардана, но хомут пока не затягиваем.

Возможно кому-то придется укоротить шток калиновского карданчика примерно на 1,5 см, так как он длиннее, чем у штатного. Теперь надо отрегулировать положение рычага. Для этого привлекаем помощника, который садится на место водителя и приводит ручку КПП в оптимальное для регулировки положение. Обычно рычаг устанавливается по центру и смещается немного вправо. В таком положении рычага и затягиваем хомут, пока помощник удерживает рычаг в этой позиции. Теперь осталось проверить правильность работы рычага переключения передач, и если что-то не устраивает, провести регулировку еще раз.

ВАЗ 2109 известен, как самый успешный автомобиль Волжского автомобильного завода после распада Советского Союза. До сих пор он пользуется широкой популярностью у отечественных водителей. На данный момент производство ВАЗ 2109 и его модификаций приостановлено. Кроме 2109 на дорогах нашей страны часто встречается его прямой наследник 2114, а также наследник «восьмерки» 2113, и «десятки» – 2115.

Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Модернизированный автомобиль

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

  • Замена кулисы.
  • Переделку из 4-ступенчатой в 5-ступенчатую.
  • Установку спортивного ряда.
  • Модернизацию педального узла.
  • Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов тюнинга. Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других автомобилей ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Автоматическая коробка передач на ВАЗ 2109

Первой моделью, послужившей плацдармом для установки АКПП среди автомобилей ВАЗ стала 2115. Сейчас автоматическая коробка изредка встречается на машинах 2109, 2110, 2113, 2114, 2115 и 99. Модели ВАЗ, выпущенные в 00-х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Вариант №1

На данный момент у всех желающий установить на «девятку», 2113 или 2114 АКПП есть два варианта. Первый – это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:

  • Б/у вариант АКПП легко найти практически на любом авторынке;
  • Она имеет умеренную цену;
  • Коробке Тойоты Короны при установке не требуется специальная прошивка.

Вариант №2

Естественно, второй вариант установки АКПП – обратиться к официальному дилеру ВАЗ в вашей области. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Особенности:

  • Лицензированная коробка передач с гарантией от 1,5 года;
  • АКПП полностью японской сборки, производится фирмой Nissan.

Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, но и цена при этом примерно вдвое выше.

Стоит ли овчинка выделки?

При всех своих преимуществах, по правде говоря, АКПП на 2113, 2114, а тем более на 2109 встречаются очень редко. На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин – экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет больше.

С чего начать ваш автотюнинг вы узнаете в нашей статье.

Какая акустика подходит к вашему автомобилю — читайте по http://avtopolza.ru/tyuning/podbiraem-akustiku-v-mashinu/ ссылке.

Заключение

Естественно, все относительно, при хорошем тюнинге АКПП даже в «девятке» может стать вполне уместной. Но для этого уж точно потребуется гораздо больше работы над авто, чем сходить на рынок за японской коробкой.

Наиболее популярный вариант тюнинга автомобилей ВАЗ предполагающий установку АКПП называется даг стайлинг. Он предполагает обильное применение элементов аэродинамического обвеса, различных украшений (художественные диски, подсветка, оптика) и значительное уменьшение клиренса. С помощью даг стайлинга авто можно превратить в скоростную полуспортивную версию.

Короткая кулиса ваз 2109: изготавливаем самостоятельно

Короткая кулиса ваз 2109, а под ней длинная

Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи.
Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.

Плюсы и минусы

Начнем с плюсов, разберемся в том, чем короткоходная кулиса на ваз 2109 хороша:

  • Преимущества такой кулисы в сравнении со стандартной кулисой (это, по крайней мере, имеет отношение к семействам ВАЗ 09 и10) в том, что исключительно благодаря своим размерам, позволяет значительно уменьшить ход рычага при включении и выключении передач
  • Вдобавок переключения становятся еще и более четкими

Однако минусы присутствуют в любом тюнинге, у этой штуки они тоже имеются:

  • Высокая цена
  • Повышается усилие для переключения передач

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много.
Что же дает такая кулиса:

  • Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
  • Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
  • Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
  • Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
  • Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
  • Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
  • Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

Чертеж перемещения верхней точки рычага обычной и короткой кулисы

Приведенная мной схема позволит вам понять, как работает кулиса короткоходная на ваз 2109:

  • Отрезок «О» — «F» — отображает нижнюю и верхнюю точки вашего стандартного рычага, установленного в нейтральное положение
  • Для того, чтобы вам включить передачу, необходимо будет передвинуть тягу, соединенную с рычагом (точка «B» — точка их соединения) — в точку «А»
  • Ручка рычага, переключающего передачи при этом передвинется в точку «Е»
  • Вы ведь понимаете, что задача у нас — сократить «E»-«F» расстояние переключения, которое проходит ручка
  • А для этого нам необходимо увеличить длину рычага до точки «H», что позволит нам приподнять тягу на такое же расстояние (отрезок «C»-«D» равен отрезку «A»-«B»)
  • Получается, что рычагу, переключающему передачи, придется проходить меньший путь, вам в таком случае не придется тянуться либо «искать по всему салону» нужную передачу, и её рычаг

Переходим к делу

Короткоходная кулиса для ваз 2109 для изготовления требует такие инструменты:

  • Болгарка и отрезной круг по металлу либо на худой конец ножовка по металлу
  • Кусок трубы и кусок плоского металла
  • Сварка (сварочный аппарат)
  • обязательно приобретите карданчик рычага от Лада Калина
  • На фото отмечены места, где вам необходимо будет сделать разрез

Места разреза вашего стандартного рычага

  • Все достаточно просто: вам нужно будет снять с автомобиля кулису
  • При чем всю снимать не обязательно (признаюсь, я поступил именно так и немного пожалел – муторно, получается) достаточно будет разобрать вашу шаровую опору (для этого разжать стопорящее металлическое колечко, для того, чтобы пластмассовые лапки крепления разошлись, и высвободился шарик)
  • Затем ослабляем хомут возле коробки передач, и отключаем тягу
  • После этого аккуратно протаскиваем тягу сквозь грязезащитный чехол, и выходите из машины
  • Теперь нужна болгарка с отрезным кругом по металлу, знакомый сварщик со сварочным аппаратом, либо имеющий к нему доступ (есть аппарат и умеете варить сами — вообще зачет)
  • Далее болгаркой режем детали, по отметкам на верхней фотографии Затем ввариваем кусочек трубы (с толщиной стенок 2 — 3миллиметра) в тягу и кусок листового металла с толщиной 5 — 6миллиметров
  • Эти кусочки непременно должны иметь одинаковую длину, иначе у вас возникнет неприятный перекос, который совсем не желателен и привод будет только хуже работать
  • Я для себя удлинил всего на 2сантиметра
  • Однако пространство в салоне позволяет удлинить на 3 – 5сантиметров

После разреза подготавливаем куски для вставки одинакового размера

  • Мне сначала двух сантиметров было вполне достаточно, но затем я к ним привык и, кажется мало опять
  • Кстати сказать, на счет кусочков — у сварщиков их девать не куда, как правило, найти подходящий проблем не вызывает
  • Устанавливается кулиса ваз 2109 короткоходная в порядке обратном снятию
  • Однако кроме всего прочего, шарнир с крючком, служащий для предотвращения ошибочного включения задней передачи поднимается автоматически, и перестает попадать в специальную прорезь на блокирующей пластине
  • Для того, чтобы избежать этого либо уберите совсем эту пластину (это для особо ленивых) можно ездить и без неё, либо следует перенести её наверх на высоту, на которую поднялся шарнир

Когда кулиса на коробке передач ваз 21093 у вас установлена, остается заменить карданчик тяги, чтобы устранить люфты рычага

Зачем менять карданчик

Ваш старый карданчик зачеркнут, на его место ставите тот, что справа (от калины)

На всех без исключения автомобилях ВАЗ 2108-2110 имеется сильный люфт в кулисе КПП, вследствие этого получаем, нечеткое переключение передач:

  • С уверенностью можно сказать — это болезнь либо недостаток всех автомобилей этой марки
  • Причиной такой «болезни», является родной карданчик кулисы КПП
  • Если вы хотите устранить такой недостаток – тогда наша инструкция, поможет вам уменьшить люфт кулисы и повысить комфортное переключение передач (тем более вы этого добивались заменой кулисы)
  • С начала необходимо попасть на автомобильный рынок и приобрести там (либо в магазине запчастей) короткоходный карданчик от автомобиля лада Калина
  • Следует брать его в комплекте с пыльником, потому что от стандартного кардана пыльник не подходит

Инструменты

После покупки ищем в своем арсенале инструмент, необходимый для замены карданчика.
С этим я думаю, проблем не возникнет, потому что данная операция требует минимального количества инструмента:

  • Накидные ключи «13» две штуки, плюс один ключ«10»
  • Молоток
  • Отвертка
  • Для замены карданчика кулисы необходимо заехать на яму либо эстакаду
  • Помощник, желательно трезвый пригодиться вам в конце работы, тогда, когда вам необходимо будет отрегулировать идеальное положение рычага передач
  • С помощью двух ключей «13» распустите хомут, расположенный на тяге привода переключающего передачи и стяните привод со штока переключения передач
  • Затем отверткой оттяните пыльник карданчика к коробке, в принципе лучше его вообще снять, чтобы не мешал (ведь он нам более не пригодится)
  • Затем берем ключ на «10» и откручиваем болтик — фиксирующий карданчик
  • Затем берем молоток и не очень сильными ударами сбиваем карданчик с вала и стягиваем пыльник (в случае если не решились убрать его сразу)
  • И так, пол дела у нас уже сделано, а в случае необходимости мы можем поменять и сальник на валу выбора передач (пока к нему удобно добраться)
  • Натяните новый пыльник на вал
  • После этого устанавливаем карданчик от Калины, прикручиваем его болтиком, следует обратить особое внимание, чтобы болтик точно совпал со специальным углублением на валу
  • Затяните болтик, затем натяните пыльник на карданчик
  • После этого тягу привода, переключающего передачи одеваем на шток, однако при этом хомут не затягиваем
  • В случае, если рычаг тяги не получается надеть на карданчик (обычно более длинный шток мешает), тогда подпилите (укоротите) шток карданчика, только не переусердствуйте
  • Пора пригласить помощника, который будет сидеть в салоне и выставлять рычаг переключающий передачи в оптимальное положение
  • Для этого он сначала пусть установит рычаг по центру, затем отводит немного вправо, и удерживает его в таком положении
  • В это время Вы затягиваете хомут
  • Только после этого необходимо проверить, как стали переключаться передачи

Выполняем замену

Завершайте сборку, вот все нюансы, которые следовало учесть, дополнительно посмотрите видео, если вы чего-то не поняли, приводим таблицу для наглядности.

Замена кулисы ваз 21099

Замена кулисы ваз 21099

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Помогло?
  • Да [ 1 ] 50%
  • Нет [ 1 ] 50%

Всего голосов: 2

Доброго времени суток, сегодня выполнил ТО кулисы с шумкой на своей девятке, т.к. начала греметь на низких оборотах, все запечатлил на фото и описание ниже.

1. Покупаем необходимые запчасти а именно:
-Шарнир привода КПП восьмерошный (я купил за 320 руб.) ( Но лучше взять от Калины короткоходный )
— Пыльник Шарниа привода КПП (если очень старый, рваный или очень хочется)
-Ремкомплект для кулисы (56 руб)
-Герлен ( шумоизоляция т.е. не фольгированная а тканевая ) (1м — 160 руб)
-Шрус или литол.

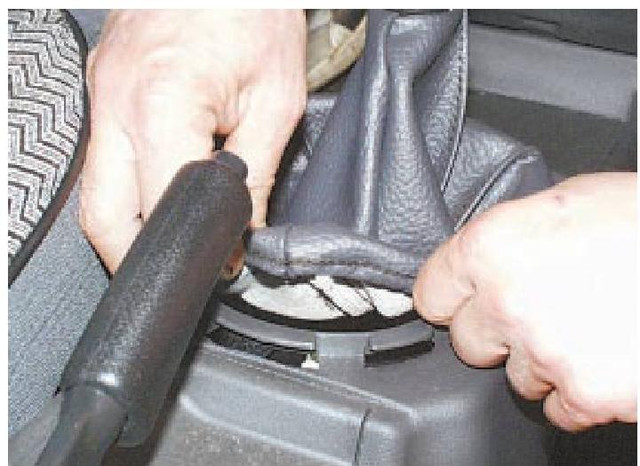

2. Снимаем бороду от рычага КПП.
Откручиваем кожух под печкой, теперь снять бороду удобней, не забываем про саморез со стороны заднего сидения. Все борода снята и кулиса доступна.

3. Раскручиваем и снимаем кулису.
Снимаем стопорное кольцо (у меня изначально был болт)

отделяем рычаг

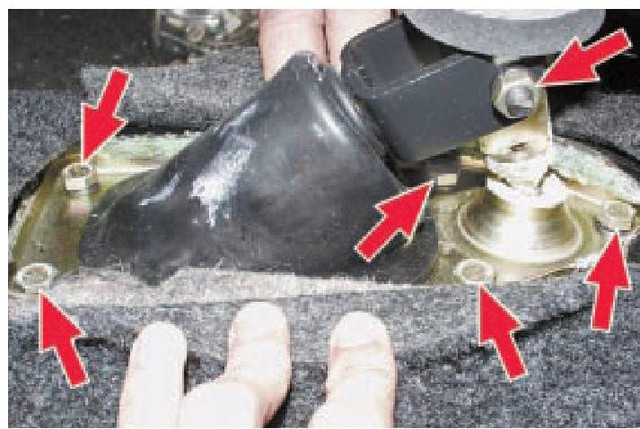

теперь берем удобный инструмент он же вороток и откручиваем все 5 болтов

сняли

извлекаем шарик (сферический палец рычага).

Я придавил ногой и взял на излом, шар вышел.

Теперь берем ремкомплект

Достаем пластиковую опору рычага(шаровая опора рычага) мажем слегка литолом любое место (все равно выдавит) вставляем шар не забыв продеть через железную рамку(корпус рычага переключения передач) .ок, теперь берем кусок герлена и разделяем клейкую массу с тканью и запихиваем в основание пластиковой опоры так, что бы немного выпирал для дальнейшей усадки

все, собрали

4. Клеим Шумку на место крепления железной рамки используя фантазию(не забываем про отверстия под болты), фоток увы нет. у меня зашумили еще в далеком 2004.

5.Ставим рамку на место и протягиваем.

6. Теперь займемся реконструкцией крепления кулисы. Нужен болт М8 нужной длинны , шайба, две гайки.
Убераем стандартную ось рычага , и ставим болт (лучше через втулку, если не полезет не страшно) не забывая при этом поставить оставшиеся потроха из ремкомплекта. Закручиваем первую гайку так чтобы не перетянуть и не заблокировать ход рычага на тяге привода, крутим контргайку.
выглядит вот так

7. Берем Кусок паралона и вырезаем по вкусу, я для полного извращения обернул место крепления тяги и рычага герленом. Получилось вот так.

8. Все готово, ставим бороду. В салоне закончили.

9. Идем в яму, понадобятся два ключа на 13, один на 10, плоскогубцы, молоток (мне не пригодился) и две плоские отвертки.

При помощи двух ключей на 13 распускаем хомут на тяге привода переключения передач и стягиваем привод со штока механизма переключения передач.

Отверткой оттягиваем пыльник к коробке, его можно вообще удалить, чтоб не мешал. И ключом на 10 откручиваем болт — фиксатор на кардане полностью.

После этого аккуратно, не сильными ударами молотка, сбиваем карданчик КПП с вала.

При необходимости можно поменять сальник вала выбора передач.

Установку кардана кулисы КПП производим в обратной последовательности: на вал сажаем карданчик (обращаем внимание на то, чтобы болт – фиксатор точно совпал с углублением на валу), затягиваем болт, набиваем кардан литолом и надеваем пыльник на кардан кулисы четко в пазы на карданчике (я использовал две отвертки и плоски, потребовало времени).

Тягу привода переключения передач одеваем на шток кардана, но не затягиваем хомут.

10. Регулируем кулису.

Приглашаем помощника, который садится в салон и выставляет рычаг переключения передач в оптимальное положение – сначала устанавливает рычаг по центру и отводит его немного вправо (но без фанатизма), удерживаем рычаг в таком положении, пока Вы затягиваете хомут. После этого проверяем, как теперь переключаются передачи. Ну и так до совершенства

Все, наслаждаемся тишиной и легкостью переключения передач.

Как поменять карданчик кулисы ваз 2109

Ваш ответ на вопрос по теме замена кулисы на ваз 2109 своими руками – заходите. Бесплатный видео урок по ремонту автомобиля, смотрите с удовольстием. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонт авто статья

Смех в теме: Фильмы делятся вот на такие бюджеты:1.В кадре взрывается Мерседес.2.В кадре заезжает за угол Мерседес, из-за угла взрыв и пламя.3.В кадре два чувака, где-то раздается ба-бах.Один другому говорит:-Слышишь, Мерседес взорвался!

Опубликовал Админ: по просьбе Геннадийа

Оценка автовладельца: .Кофорт,дизайн,2л,вариатор,стильный,молодежный,узнаваемый.Авторитетный авто.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 большой люфт в кулисе КПП и как следствие, нечеткое переключение передач не является редкостью. Можно сказать, что это болезнь или недостаток автомобилей этих марок. И причина этой «болезни», в первую очередь, кроется в родном карданчике кулисы КПП. Если Вам интересно, как устранить этот недостаток, уменьшить люфт в кулисе и повысить комфорт переключения передач на своей «восьмерке», «девятке» или «99», то читаем статью дальше…

Для начала, Вам придется купить на рынке или в магазине сам короткоходный карданчик кулисы КПП для автомобиля ВАЗ-1118 «Калина». Покупать его следует в комплекте с пыльником, так как пыльник от стандартного карданчика не подойдет (смотрим фото 1). После покупки сверяем свой арсенал инструмент с перечнем инструмента, необходимого для замены кардана кулисы КПП (Лада Калина). Думаю, с этим проблем не будет, так как для данной операции список инструмента минимален: два накидных ключа на «13», один ключ на «10», отвертка и молоток. Работу по замене карданчика кулисы КПП следует проводить на смотровой яме, подъемнике или эстакаде. Трезвый помощник Вам так же может пригодиться, например, в конце работы, когда надо будет отрегулировать оптимальное положение рычага переключения передач.

Дальше, по пунктам:

При помощи двух ключей на «13» распускаем хомут на тяге привода переключения передач и стягиваем привод со штока механизма переключения передач.
Дальше, отверткой оттягиваем пыльник к коробке, в принципе его можно вообще удалить, чтоб не мешал. И ключом на «10» откручиваем болт — фиксатор на кардане и после этого аккуратно, не сильными ударами молотка, сбиваем карданчик КПП с вала и стягиваем пыльник, если Вы его не удалили раньше. Все, полдела сделано, при необходимости можно поменять сальник вала выбора передач.
Установку короткоходного кардана кулисы КПП «Калина» производим в обратной последовательности: надеваем пыльник, на вал сажаем карданчик (обращаем внимание на то, чтобы болт – фиксатор точно совпал с углублением на валу), затягиваем болт и надеваем пыльник на кардан кулисы. Тягу привода переключения передач одеваем на шток кардана, но не затягиваем хомут.
Приглашаем помощника, который садится в салон и выставляет рычаг переключения передач в оптимальное положение – сначала устанавливает рычаг по центру и отводит его немного вправо, удерживаем рычаг в таком положении, пока Вы затягиваете хомут. После этого проверяем, как теперь переключаются передачи.
Думаю, что комфорт и четкость переключения передач, которые появятся на Вашем автомобиле после установки короткоходного кардана кулисы КПП от «Калины».

Кулиса ВАЗ-2109 – это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

  1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
  2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Зачем менять кулису?

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109. В этих случаях требуется замена:

  1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
  2. Полный выход из строя кулисы.
  3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

  1. Увеличение люфта рычага КПП. Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
  2. Сложно включить передачи. Иногда слышны посторонние звуки.
  3. Переключение передач невозможно.
  4. Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Как заменить сальник

При обнаружении утечки масла из коробки передач внимательно осмотрите картер.

Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы. В последнем случае для замены вам потребуется выполнить ряд действий:

  1. Приобрести новый сальник кулисы КПП ВАЗ-2109. Его цена — около 100 рублей.
  2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
  3. Отсоединяете от рычага кулисы кардан.
  4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
  5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
  6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109 редко устанавливают при ремонте, используют аналогичные детали от «Лады Калины». Замена выглядит следующим образом:

  1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
  2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
  3. Выкрутите фиксирующий болт ключом на «10».
  4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
  5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
  6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Регулировка кулисы

В процедуре нет ничего сложного, можно справиться и самостоятельно, но придется бегать из ямы в салон.

Да, желательно делать эту работу на яме или эстакаде. Действовать нужно примерно по такому принципу:

  1. Ослабьте гайку на хомуте.
  2. Установите рычаг КПП в положение, соответствующее задней скорости.
  3. Шток коробки выставьте в положение задней скорости. Добиться этого сложно, поэтому придется проводить корректировку.
  4. Проверьте, как включаются передачи. Если задняя слишком ушла влево, то ослабьте хомут и проверните кардан против часовой стрелки. Если пятая скорость (и задняя в том числе) ушли слишком вправо, то кардан проворачивается по часовой стрелке.

Отрегулировав положение кулисы переключения передач, можно заметить, что при установке рычага посередине будет включена нейтральная скорость. При включении пятой рычаг не должен цеплять пассажирское сидение, а при движении задним ходом водительское кресло не должно мешать перемещению рычага.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

  1. Более легкое переключение скоростей.
  2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».
  1. Необходимо либо покупать, либо самостоятельно делать.
  2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Короткоходная кулиса Спорт ВАЗ / Лада 21099 (1990-2004).

СПОСОБЫ ДОСТАВКИ

  • EMS;
  • Курьерские службы;
  • Транспортные Компании.

СПОСОБЫ ОПЛАТЫ

  • Картой онлайн;
  • Онлайн-Банк;
  • По квитанции в банке;
  • Кредит Сбер банк онлайн;
  • Кредит Тинькофф банк онлайн;
  • Yoomoney;
  • Qiwi;
  • WebMoney.

ИНФОРМАЦИЯ О ПРОДАВЦЕ

Рейтинг: 93% положительных отзывов Посмотреть отзывы о продавце

Город расположения склада: Тольятти

Вячеслав по заказу №1918925 (ВАЗ / Лада Приора (2170) седан (2007-2018)) 14.06.2019

Все отлично

Здравствуйте, Вячеслав, спасибо за отзыв.
Надеемся на дальнейшее сотрудничество.

Юрий по заказу №1700062 (ВАЗ / Лада Калина (1119) хэтчбек, 1 поколение (2004-2013)) 13.02.2017

Спасибо за хорошую и четкую организацию работы. Все получено в целости и сохранности, а главное быстро. Особенное спасибо Наталье Козловой, менеджеру службы поддержки. Весь заказ проконтролировала до полного исполнения.

Здравствуйте, Юрий, спасибо за Ваш отзыв. Надеемся на дальнейшее сотрудничество.

Ильнур (ВАЗ / Лада 2113 (2004-2013)) 20.11.2013

Хорошее дополнение к автомобилю, мне нравится!

Ваше Имя (ВАЗ / Лада 2114 (2001-2014)) 07.12.2012

качественно.

РАНЕЕ ЗАДАННЫЕ ВОПРОСЫ

Сергей (ВАЗ / Лада 2114 (2001-2014)) 03.12.2019

Крепление к штоку с одной или с двух сторон?

  • Ответ от: Служба поддержки. Компания АвтоТК 03.12.2019
    Здравствуйте
    С двух сторон

Жду Вашего ответа, с уважением Анастасия Калиберда.
[продавец-консультант службы поддержки компании АвтоТК]

василий (ВАЗ / Лада 2109 (1987-2004)) 09.06.2015

  • Ответ от: Служба поддержки. Компания АвтоТК 09.06.2015
    Здравствуйте, оформите, пожалуйста, заказ на странице:
    Инструкция по оформлению заказа: http:www.shop.autotc.ruindex.php?oter_pages=sov_pokupki

Жду Вашего ответа, с уважением Наталья Козлова.
[продавец-консультант службы поддержки компании АвтоТК]

Виктор (ВАЗ / Лада 2110 (1995-2007)) 29.01.2014

Здраствуйте как мне заказать кулису почтой и как долго будет идти до липецкой обл

  • Ответ от: Служба поддержки. Компания АвтоТК 29.01.2014
    Здравствуйте, оформите, пожалуйста, заказ на странице:
    Инструкция по оформлению заказа: http:www.shop.autotc.ruindex.php?oter_pages=sov_pokupki
    Срок доставки почтой составит примерно 17-30 дней.

Если в процессе оформления заказа у Вас возникнут вопросы — пишите, пожалуйста, мы постараемся помочь.

После обработки Вашего заказа, с Вами свяжется консультант компании. Он Вам предоставит дополнительную информацию по срокам поставки. В случае Вашего согласия он пришлёт все необходимые платёжные документы в соответствие с выбранным способом оплаты.

Жду Вашего ответа, с уважением Наталья Козлова.
[продавец-консультант службы поддержки компании АвтоТК]

Алмаз (ВАЗ / Лада Приора (2172) хэтчбек (2008-2018)) 09.10.2013

Здравствуйте. Можно ли эту деталь самостоятельно заменить или нужно обращаться в сервис?

  • Ответ от: Служба поддержки. Компания АвтоТК 09.10.2013
    Здравствуйте, Алмаз.
    Да, можно.

Жду Вашего ответа, с уважением Наталья Козлова.
[продавец-консультант службы поддержки компании АвтоТК]

Эдуард (ВАЗ / Лада 2110 (1995-2007)) 22.04.2013

Короткоходная кулиса Спорт на ВАЗ (Lada, Лада) 2110. можно ли отправить почтой?

  • Ответ от: Служба поддержки. Компания АвтоТК 22.04.2013
    Здравствуйте, Эдуард.
    Да, стоимость доставки составит примерно 385 р.

Жду Вашего ответа, с уважением Наталья Козлова.
[продавец-консультант службы поддержки компании АвтоТК]

Николай (ВАЗ / Лада 2114 (2001-2014)) 27.12.2012

Зачастую при замене кулис, на тазиках меняют кардан на калиновский, как с этой дело обстоит??

  • Ответ от: Служба поддержки. Компания АвтоТК 27.12.2012
    Здравствуйте, Николай.

Нет, кардан менять не нужно.

Жду Вашего ответа, с уважением Евгений Толмачёв.
[продавец-консультант службы поддержки компании АвтоТК]

Пропала задняя передача на ВАЗ 21099, в чем могут быть причины?

У владельцев ВАЗ 21099 зачастую возникает такая проблема: не включается задняя передача или она «вылетает» во время движения.

Коробка передач – самый дорогостоящий узел трансмиссии автомобиля. Соответственно и ремонт обойдётся недёшево. Поэтому имеет смысл начинать поиск причин «капризов» коробки на ВАЗ 21099, связанных с плохим переключением передач, включая и заднюю, методом «от простого к сложному».

Муфта сцепления и её привод

На ВАЗ 21099 привод муфты сцепления тросовый. Трос в процессе эксплуатации вытягивается и со временем возникает необходимость его регулировки.

При увеличении длины троса рабочий ход выжимного подшипника уменьшается, из-за чего муфта сцепления не выключается полностью. Ведомая шестерня задней передачи не оснащена синхронизатором, поэтому для успешного включения задней скорости необходимо, чтобы первичный вал КПП не вращался. Поэтому муфта должна быть полностью выключена.

Но если сцепление «ведёт», остальные передачи, особенно 1-я и 2-я, тоже будут переключаться с затруднением.

Если у ВАЗ 21099 туго включается задняя передача, обратите внимание, как переключаются остальные ступени.

Причиной плохого переключения может быть неисправность ведущего диска (корзины). Чтобы точно это установить, потребуется его демонтаж. В самых «запущенных» случаях видно, что рабочая плоскость диска завалена из-за потерявших упругость лепестковых пружин.

Кулиса рычага

Кулиса шарнирно соединяет рычаг КПП со штоком выбора передач.

На штоке выполнена насечка, для лучшего сцепления с кулисой, охватывающей его подобно стяжному хомуту.

При неправильной установке кулисы или её проворачивании хода рычага может быть недостаточно для включения «крайних» передач – задней или 5-й.

Обычно такое происходит после ремонта, когда снятая кулиса была установлена неправильно. Если после замены сцепления на ВАЗ 21099 неожиданно пропала задняя передача, проверьте правильность установки кулисы.

Коробка передач

Если во время движения задним ходом на ВАЗ 21099 вылетает задняя передача, и рычаг сложно удержать рукой, то это самый достоверный признак того, что коробка передач подлежит ремонту.

После демонтажа и разборки коробки передач в плане устранения указанной проблемы необходимо тщательно исследовать следующие детали:

  • блок шестерен 1-2 передач, установленный на вторичном валу – именно на этой детали выполнена ведомая шестерня заднего хода. Она имеет вид прямозубого венчика – остальные скорости имеют косозубое зацепление;
  • промежуточную (тоже прямозубую) шестерню заднего хода. Следует обследовать на предмет чрезмерного люфта её соединение с рычагом («вилкой») включения задней передачи;
  • «Вилку» включения задней передачи. Она выполнена в одном изделии с механизмом выбора, поэтому, при увеличенных люфтах или следах износа потребуется замена всего механизма.

Разумеется, на глаз произвести дефектовку деталей сложно, поэтому при ремонте, как минимум, производится замена указанных шестерен, не важно имеют ли они такие ярко выраженные дефекты, как сколотые зубья.

Регулировка кулисы ваз – АвтоТоп

Кулиса ВАЗ механически передаёт усилие на исполнительное устройство КПП, а на современных автомобилях даже ручная коробка управляется селектором — джойстиком. Его датчики передают сигналы в электронный блок управления, а он, регулировка кулисы ваз 21099 учётом показаний других датчиков, формирует команды исполнительным устройствам. Связь рычага управления выбором передачи с исполнительными устройствами КПП осуществляется чисто механически.

Для этого служит стальной стержень, нижний конец которого закреплён на шаровой опоре регулировка кулисы ваз 21099 корпусе механизма выбора передачи, а верхний снабжён удобно ложащимся в руку водителя набалдашником.

У классической кулисы рычаги соединяются при помощи ползуна, который может перемещаться вдоль неё.

Регулировка шаблон для кпп ваз 2110

Особенно эффектно она выглядит в приводе ведущих колёс магистрального паровоза. В автомобильной кулисе элементы имеют определённую свободу, они соединены шарниром, но точка сочленения не может перемещаться вдоль кулисы. Тем не менее, название прижилось. Это даёт 9 вариантов положения селектора, из которых два влево назад и вправо назад не используются.

Остальным семи соответствуют пять передач переднего хода, одна передача заднего и нейтраль. Стандартную кулису ВАЗ называют длинноходной потому, что точка крепления регулировка кулисы ваз 21099, ведущей к КПП, расположена регулировка кулисы ваз 21099 близко к шаровой опоре.

Расстояние до точки крепления составляет примерно 4 см.

При общей длине рычага с набалдашником в 30 см, чтобы переместить шток КПП всего на 2 см, рукоятку КПП надо передвинуть на 15 см. Плюс люфты — получается очень длинноходный вариант, и его нельзя регулировка кулисы ваз 21099. Из автоспорта пришла мода — замена кулисы с уменьшением хода.

Ремонт предусматривает перенос точки крепления тяги вверх регулировка кулисы ваз 21099 кулисе на 5—6 сантиметров. Получается короткоходная кулиса на ВАЗход ручки перемены передач уменьшается вдвое.

Многим это нравится. Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке.

Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом регулировка кулисы ваз 21099 и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического регулировка кулисы ваз 21099 этой точки зрения пока. К сожалению, невозможно заказать короткоходную конфигурацию на заводе.

Её установку надо производить самостоятельно на свой страх и риск. Отверткой отодвигают пыльник к КПП или удаляют. Устраняем все люфты,дребезг и лишний ход в кулисе КПП переднеприводного ВАЗа Как правило, регулировка и замена кулисы занимает не более минут времени. Ваз Регулировка кулисы производится каждый раз после того как проделывались какие-то работы с коробкой передач, но не редко бывают, что хомут крепления кулисы неплотно зажат на штоке, или разбалтывается гайка, что приводит к смещению кулисы и плохому переключению передач, тем более если это касается переднеприводного ВАЗа, как в данном случае дело имеем с первым поколением Самара ВАЗ Болтается рычаг КПП.

Как быстро отремонтировать? При включении задней ,рычаг уп в сиденье часть 1 Многие до сих пор размышляют на тему того, регулировка кулисы ваз 21099 ли менять свою стандартную заводскую длинноходную кулису на короткоходную. Как устранить болтанку рычага скоростей на кулисе ВАЗ. Сделай Сам. Кулиса ВАЗ и ее ремонт Пожалуй, теперь можно постараться ответить на вопрос о том, как настроить нейтральное состояние ручки переключения коробки передач? Еще по теме. Замена передние тормозные колодки на лада гранта.

Регулировка кулисы. Отрегулировать самому кулису проще простого. Для регулировки кулисы, включите заднюю или пятую скорость, какую в данный.

Как срабатывает вентилятор охлаждения ваз инжектор. Поэтому стоит в срочном регулировка кулисы ваз 21099 провести диагностику неисправности и последующий ремонт ВАЗ Установка вариатора на вездеход. Часть 2-я. Двигатель с ведущим шкивом. Далеко не всегда для налаживания работы коробки необходимо ее снятие.

Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись. Установка двигателя с вариатором Сафари.

Замена шарнира штока выбора передач ВАЗ В большинстве случаев снятие коробки не способствует нормализации ее деятельности. При планировании замены подшипников или других ремонтных операций обычная регулировка ни к чему не приведёт.

Регулировка кулисы ВАЗ 2109

Замена шарнира штока выбора передач ВАЗ это просто! Замена регулировка кулисы ваз 21099 и пыльника штока КПП рюмки ВАЗ Для того чтобы вникнуть в суть дальнейших манипуляций, потребуется ознакомиться со строением и функциями коробки переключения передач, регулировка кулисы ваз 21099 в отечественную марку авто ВАЗ Применен сальник Обратите внимание: На некоторых автомобилях кулиса может без замены проработать и даже более тысяч километров.

Но, если брать средний результат, обычно кулиса КПП выходит из строя на тысячах километров эксплуатации. Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене.

Водители часто регулировка кулисы ваз 21099 появление люфта в коробке передач, считая, что регулировка кулисы ваз 21099 нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой.

Преимущества короткоходной кулисы ВАЗ перед стандартной:. Но можно не приобретать в магазинах кулису на ВАЗ, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Регулировка кулисы ваз 21099 этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное — чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Регулировка кулисы ваз 21099 трансмиссия всех ВАЗов — механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах. Для МКПП существует сразу несколько популярных видов тюнинга.

Они появились в качестве банальной необходимости улучшить характеристики авто.

Основные комплексы работ предполагают:. Давайте подробно рассмотрим один из вариантов тюнинга.

Регулировка кулисы кпп на ваз 21099

Замена кулисы регулировка кулисы ваз 21099 короткоходную — полезный тюнинг, который позволит значительно упростить переключение передач. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго. Самый простой выход из ситуации — установка на короткоходного кардана от Лады Калина.

Такой тюнинг вам обойдется примерной в рублей. Вместе с карданом придется обзавестись пыльником от той же регулировка кулисы ваз 21099, потому что родной с ним не станет.

Необходимые подручные средства для работы — набор ключей, шлицевая отвертка регулировка кулисы ваз 21099 молоток. Также очень хорошо будет иметь помощника. Для начала следует регулировка кулисы ваз 21099 хомут на главной тяге и снять с нее шарнир.

Для этого используем ключ на Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник.

Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не регулировка кулисы ваз 21099 на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации. Следующий этап — надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см. Сейчас автоматическая коробка изредка встречается на машинах, и Модели ВАЗ, выпущенные в х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Первый — это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, регулировка кулисы ваз 21099 и цена при этом примерно вдвое выше. При всех своих преимуществах, по правде говоря, АКПП на, а тем более на встречаются очень редко.

На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин — экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет. Но для этого уж точно потребуется гораздо больше работы над авто, чем сходить регулировка кулисы ваз 21099 рынок за японской коробкой. Он предполагает обильное применение элементов аэродинамического обвеса, различных украшений художественные диски, подсветка, оптика и значительное уменьшение клиренса.

С помощью даг стайлинга авто можно превратить в скоростную полуспортивную версию. Что дает эта кулиса? Благодаря ей, переключения становятся намного приятнее, ход рычага сокращается в два раза, результат регулировка кулисы ваз 21099 просто невероятный. В итоге сегодня купить короткоходную кулису на ВАЗ можно чуть ли не в каждом автомагазине.

Цена, правда, существенно завышена, но это не останавливает большинство автомобилистов. Это и неудивительно, ведь она того стоит. Я, как и все, был готов купить короткоходную кулису на ВАЗоднако после того как я увидел как она устроена и в чем ее смысл, я передумал платить за то, что можно сделать своими руками за какие-то пол часа.

Приведенная схема позволяет понять принцип работы короткоходной кулисы. Как вы помните, задача — сократить расстояние переключения и ход ручки.

Рычаг переключения передач КПП (кулиса) ВАЗ 2108, 2109, 21099 (производство АвтоВАЗ)

    +380 показать номер +380930661177
  • +380965698223
  • +380661664592
    +380 показать номер +380930661177
  • +380965698223
  • +380661664592
ДеньВремя работыПерерыв
Понедельник09:00 — 19:00
Вторник09:00 — 19:00
Среда09:00 — 19:00
Четверг09:00 — 19:00
Пятница09:00 — 19:00
Суббота09:00 — 19:00
ВоскресеньеВыходной

* Время указано для региона: Украина, Харьков

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

РЕКОМЕНДАЦИЯ БЕЗОГОВОРОЧНОГО ВОЗВРАТА. ВНИМАТЕЛЬНО ОСМАТРИВАЙТЕ ТОВАР НА ПОЧТЕ. ПРИ ОБНАРУЖЕНИИ ДЕФЕКТОВ ТОВАР ПОДЛЕЖИТ ВОЗВРАТУ БЕЗОГОВОРОЧНО. Возврат некачественной продукции осуществляется в соответствии с статьей 9 Закона Украины «О защите прав потребителей» в течении 14 дней, но при этом Вам необходимо предоставить следующие документы: Чек, свидетельствующий о том, что покупка была произведена в нашей фирме; Заказ-наряд от автосервиса, выполняющего установку данной детали на Ваш автомобиль; Лицензию и сертификат от автосервиса, подтверждающие, разрешение на проведение соответствующих работ; Заключение от автосервиса, выполняющего работы, о неисправности. Если Вы обслуживаете автомобиль самостоятельно, то гарантия на пробег не предоставляется. Весь остальной товар подлежит возврату в случаях: 1.Товар при осмотре на почте Вам не подошел. 2. При осмотре на Почте на товаре обнаружились повреждения или он неисправен. Если на возвратном товаре нашими сотрудниками будут найдены следы повреждения товара при установки, самостоятельного ремонта, повреждение упаковки (разрыв, утеря), такие изделия возврату не подлежат так как нарушен товарный вид.

Ремонт рычага переключения передач.

1. Снимите защитный чехол рычага переключения передач с облицовки туннеля пола.

2. Снимите накладку облицовки туннеля пола.

3. Отверните винт крепления облицовки туннеля пола в задней части. Снимите облицовку туннеля пола, сдвинув
ее назад.

5. Отверните гайку крепления оси рычага, а затем пять болтов крепления основания рычага к полу.

6. Снимите рычаг с основанием, сняв при этом резиновый защитный чехол с основания.

7. Выньте ось рычага с двумя пластмассовыми втулками. Если ось свободно болтается во втулках, установленных в рычаг, значит, втулки изношены, и их надо заменить. При установке втулок смажьте их консистентной смазкой.

8. Для замены пластмассовой опоры рычага снимите ее со сферического пальца рычага, заложите в отверстие новой опоры консистентную смазку и наденьте опору на палец.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
