Датчик Холла

Датчик Холла. Как проверить и выбрать

Современный автомобиль напичкан электроникой под завязку. Датчики и сканеры считывают массу показателей — от количества оборотов и температуры, до атмосферного давления и уровня СО в отработанных газах. После этого они передают информацию на электронный блок управления, а дальше — дело техники. Датчик Холла один самых простых в этой компании, тем не менее без него не обходится ни одна современная система зажигания. Как работает, принцип работы, задачи и неисправности датчика Холла быдем выяснять прямо сейчас.

Принцип действия, как работает датчик Холла

При вращении вала мотора его лопасти проходят через прорези в контакте датчика и наводят ток. Далее в датчике возникает импульс и уходит на коммутирующее устройство, а оттуда на транзистор. Он подаёт напряжение на индукционную катушку, которая преобразует ток в высоковольтный с последующей подачей его на свечу. Всего у датчика 3 контакта, замыкание на массу, на + и подача сигнала на коммутатор.

Схема датчика Холла, принцип работы

Датчик Холла значительно выгоднее старой контактной схемы с вечно пригорающими контактами и даёт более высокое напряжение, подаваемое на свечу. Кроме того, он повышает надежность системы, точность регулировки углов установки и обеспечивает высокую точность измерений.

Работа современной инжекторной системы питания невозможна без датчика Холла, поскольку именно точность показаний дает возможность ЭБУ рассчитать как время подачи искры, так и время подачи топлива в камеру сгорания.

Признаки неисправности

  1. Перебои в работе движка на холостом ходу.
  2. Плохо или совсем не заводится, глохнет на ходу.
  3. Машину “дёргает” на высоких оборотах.

Если есть хотя бы один из этих признаков, то возможно неисправность зажигания в датчике. Чтобы убедится в этом есть несколько проверенных способов.

Проверяем без приборов

Самый простой путь это присоединить заведомо исправную деталь и попробовать завести машину. Если с другим датчиком всё в порядке — проблема ясна.

Второй способ. Нужно вытащить колодку датчика с 3 контактами, включить зажигание. Потом законтачить 3 и шестой выход. Если при этом возникнет искра — датчик неисправен.

Ещё одно безинструментальное решение, выполняем такие действия:

  1. К контакту катушки подключается цоколь свечи.
  2. Каретка с датчиком снимается.
  3. Подключается разъём.

После этого нужно включить зажигание и поводить чем-то металлическим там, где находится датчик. Если на свече проскакивает искра, то датчик исправен.

Как проверить датчик Холла мультиметром

Обычная процедура проверки делается мультиметром. Им замеряют напряжение на выходе, нормальное значение 0.4 — 11 V.

Иногда работоспособность датчика Холла проверяется простой самоделкой. Это светодиод и припаянный к нему резистор с сопротивлением в 1 Ом с 2 проводками. Это устройство пригодится если ток в системе есть, но отсутствует искра. Для проверки исправности цепи снимается трамблер и отключается штекер, затем к 1 3 третьему контакту датчика подсоединяется вольтметр, и включается зажигание. Если электро цепь в порядке, то показания прибора будут в пределах от 10 до 12 V.

После этого для тестирования собственно датчика вместо вольтметра подключается самоделка со светодиодом. Полюсов там не указано, поэтому если он не загорается нужно повторить подключение в обратном порядке. Если прибор подключен верно — лампочка загорается. Далее нужно:

  1. Проводок с 1 клеммы оставить на месте.
  2. С третьей пере подключить на вторую.
  3. Затем требуется провернуть распредвал, со стартера или руками.

Как проверить датчик Холла мультиметром

Для примера рассмотрим стандартную операцию: замену датчика зажигания на ВАЗ 2109.

  1. Сначала демонтируется старый датчик.
  2. Снимается трамблер с крышкой.
  3. Совмещаются метки газораспределения и коленвала.
  4. Ключом отворачивается крепёж.
  5. Извлекается вал в трамблере.
  6. Вынимается упорная пластина.
  7. Датчик можно извлечь.

Новую деталь можно установить обратной последовательностью действий.

Датчик Холла. Как правильно выбрать, цены и артикулы

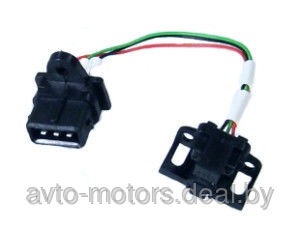

Датчик Холла ВАЗ-2107,21213 СБ
Артикул: 2107-3706800
Бренд: АвтоВАЗ
Стоимость: $4.
Эти датчики российского производства просты по устройству и установке, работают долго и не требуют особой профилактики.

5 способов проверки датчика Холла

Датчик Холла является важнейшей деталью бесконтактного зажигания и при малейших нарушениях в его функционировании ведет к серьёзным сбоям работы двигателя. Поэтому важно уметь определять по внешним чертам неисправности и знать, как правильно проверить датчик Холла, а в случае необходимости установить новый. Для этого нужно разбираться в принципах работы и его особенностях.

  1. Принцип работы датчика Холла
  2. Распределение по типам датчиков Холла
  3. Цифровые датчики
  4. Аналоговые датчики
  5. Отличительные особенности при неисправности ДХ
  6. Причины выхода из строя ДХ
  7. Проверка датчик Холла
  8. Создание имитации ДХ
  9. Проверка исправности мультиметром
  10. Замена на исправный
  11. На наличие сопротивления
  12. Проверка ДХ осциллографом
  13. Вывод

Принцип работы датчика Холла

Датчик работает на физических эффектах открытых в девятнадцатом веке американским ученым Эдвином Холлом. Несмотря на это применять его стали только после семидесятых годов, когда при производстве автомобилей перешили с контактных систем зажигания на электронные.

Основной принцип работы датчика довольно прост. Во время вращения распределительного вала мотора металлические лопасти проходят через прорези в его корпусе. Это ведет к подаче электрического импульса с датчика на коммутатор, что вызывает отпирание транзистора с последующей подачей напряжения на катушку зажигания.

В конструкции датчика имеется три контакта:

  1. для подсоединения на корпус авто (на «массу»);
  2. для подачи питания от положительного контакта со значением 6 вольт;
  3. для передачи электрического импульса на коммутатор.

Главной особенностью применения датчика Холла в электронной цепи зажигания является два значительных преимущества, а именно: полное отсутствие контактных групп, которые из-за частого воздействия больших токов подгорают; осуществляется подача больших значений напряжения на систему зажигания.

К тому же ДХ применяются для работы других систем управления и контроля, следовательно, прибор выполняет и несколько дополнительных функций в автомобиле. К таким относятся:

  • увеличение производительности двигателя;
  • ускорение функционирования всех систем и механизмов техники.

Благодаря этому эксплуатация автомобиля проходит более удобно и безопасно.

Распределение по типам датчиков Холла

Датчики на эффекте Холла разделены на два основных типа. К первому типу относятся цифровые, ко второму аналоговые. Имеют значительные отличия в работе и по конструктивным особенностям.

Цифровые датчики

У цифровых ДХ существует всего два положения, либо нуль, либо единица. То есть при появлении определенной величины магнитного поля регистр срабатывает. Такие датчики имеют в своей основе прибор, который именуется триггером Шмитта. У него также два устойчивых положения – логический 0 и логическая 1.

Датчики этого типа разделяются на три вида:

  • униполярный;
  • биполярный;
  • омниполярный.

Униполярный. Контроллер срабатывает только, если на него воздействует магнитное поле имеющее положительную полярность южного полюса. Датчик срабатывает и отпускает только при таком условии.
Биполярный. Контроллер этого вида функционирует при воздействии как южного, так и северного полюса магнитного поля. Особенность работы в том, что от южного полюса датчик срабатывает, а от северного отпускает.

Омниполярный. Главная особенность в том, что они и включаются и выключаются при воздействии любого из полюсов магнитного поля.

Аналоговые датчики

Их уникальность заключается в том, что в отличие от цифровых эти контроллеры могут выдавать на выходе не два уровня сигнала, а бесконечное количество. Функциональная особенность основана на преобразовании индукции магнитного поля в напряжение. Состоит из контроллера и усилителя сигнала.

Отличительные особенности при неисправности ДХ

Нарушения в работе датчика имеют различные проявления. Определение их по внешним признакам без вскрытия не всегда возможно. Ниже приведены несколько наиболее распространённых признаков при нарушении в работе датчика Холла:

  • двигатель не запускается или заводится плохо;
  • нестабильная работа на холостом ходу;
  • при движении на высоких оборотах появляется «дергание» автомобиля;
  • заведенный двигатель без видимых причин глохнет.

При появлении одного или нескольких приведенных симптомов, следует провести проверку датчика Холла на наличие дефектов.

Датчик Холла Ауди Фольксваген

Причины выхода из строя ДХ

Ниже приведены наиболее распространённые факторы выхода из строя датчика Холла:

  1. Наличие загрязнений. Частой причиной поломки бывает банальная грязь. При ее появлении контроллер об это просигнализирует – авто начинает барахлить.
  2. Пропала искра. Необходимо проверить проводку и клеммы на наличие и качество контакта. Окисление хотя бы одного из трех выводов может привести к разрыву цепи. К тому же может произойти простой перегиб или обрыв провода – это может быть вызвано смещением площадки ДХ вакуумным корректором зажигания. Чтобы этого избежать проводка должна закрепляться так, чтобы при смещении она сгибалась в петлю.
  3. Пробой проводки. При сильно изношенной высоковольтной проводке в машине, если она пролегает рядом с проводами датчика, существует вероятность пробоя высоким напряжением. Это чаще происходит при высокой влажности воздуха либо при случайном заезде в глубокую лужу.

Провода от датчика лучше располагать подальше от остальной проводки авто. Также избежать такой проблемы можно регулярной заменой всей электропроводки один раз в два три года. Помимо этого возможен выход из строя датчика вследствие перезарядки генератора АКБ, если контроллер получил чрезмерную нагрузку и на контакте коммутатора сгорел какой-либо элемент.

Проверка датчик Холла

На сегодня существует несколько наиболее распространенных методов проверки ДХ. Перечислим наиболее популярные и простые для домашнего применения:

  • создание имитации наличия контроллера;
  • проверка мультиметром, тестером;
  • проверка заменой на заведомо рабочий датчик;
  • на сопротивление.
  • Проверка датчика Холла осциллографом

Рассмотрим подробнее каждый из способов.

Создание имитации ДХ

Этот способ наиболее простой и подходит, если питание на зажигание поступает, а искра не появляется. Для этого необходимо снять с трамблера трехштекерную колодку. Затем включается зажигание и замыкается куском проводника второй и третий контакты – «минуса» и сигнал. Если во время таких манипуляций на центральном проводе катушки зажигания будет искра, то необходимо заменить датчик, этот вышел из строя.
Стоит отметить, что для выявления наличия искры высоковольтный провод необходимо зафиксировать возле массы.

Проверка исправности мультиметром

Это наиболее простой и распространенный способ диагностики для домашнего использования. Для этого переключатель мультиметра нужно перевести в положение вольтметр, измерение напряжения. Затем при помощи щупов померить напряжение на выходе датчика. На исправном датчике показатель напряжения должен быть в пределах 0.4 – 11 В.

Замена на исправный

Способ простой и не требует от автовладельцев наличия знания в области электрики. Можно приобрести новый в магазине или попросить на время у знакомых, главное, чтобы датчики были идентичны. Если машина заработала нормально и пропали признаки неисправности, значит Ваш датчик пришел в негодность.

На наличие сопротивления

Также относится к очень распространенному методу, но немного посложнее. Потребуется соорудить простенький прибор. Для него нужно взять резистор сопротивлением 1 кОм, светодиод и немного гибкого провода. К одной ножке светодиода припаивается провод удобной для работы длины, на вторую резистор, а к нему такой же кусок провода.

Затем отсоединяется крышка распределителя, отключается трамблер и штекерная коробка. Следующий шаг – проверка электрической цепи. Для этого щупы мультиметра подключаются к клемме 1 и 3 и поворачивается ключ зажигания. Если все работает нормально, то на дисплее мультиметра должно быть значение 10 – 12 вольт.

Затем на те же клеммы подключается собранный ранее прибор. Если полярность правильная – загорится светодиод. Если он не светится, нужно провода переставить на местами на контактах.

  • провод первой клеммы оставляем на месте;
  • провод третьей клеммы перебрасываем на вторую;
  • стартером прокручиваем распредвал.

При проворачивании вала светодиод должен замигать. Если этого не произошло, значит датчик Холла неисправен. Стоит отметить, что проверка датчиков проходит одинаково на любых автомобилях, как отечественных производителей, так и зарубежных. Разница может заключаться только в расположении деталей под капотом.

Проверка ДХ осциллографом

Провести диагностику датчика Холла можно при помощи осциллографа, снимаем осциллограмму напряжения и если есть перебои или вообще отсутствуют импульсы, бракуем ДХ. Но этот метод требует наличие специализированного оборудования которое не целесообразно покупать для домашнего использования.

Проверка датчика Холла на таких автомобилях как ВАЗ 2106, 2107, 2109, а так же Пассат б3 и Ауди 80 абсолютно одинакова.

Вывод

Для проверки целостности датчика можно воспользоваться одним из наиболее распространенных способов. При наличии минимальных знаний и необходимого инструмента это можно сделать своими руками в гараже.

Как проверить датчик холла с помощью прибора тестера (вольтметра)

Немало автомобилистов сегодня интересуется вопросом качественной проверки датчика холла – мини регулятора распределителя зажигания современных автомобилей. Научившись делать это самостоятельно, можно спокойно отправляться в длительные поездки, не боясь оказаться беспомощным перед машиной один на один. Классическая проверка датчика холла с помощью прибора измерения постоянного тока представлена в статье.

Роль датчика в системе СЗ

При неисправности датчика или ДХ возникают проблемы, связанные с непосредственным функционированием двигателя. Автомобиль может совсем не заводиться или вести себя крайне плохо на дороге. Неужели такой маленький элемент, как ДХ способен оказывать столь мощное влияние на мотор авто? Да, еще как.

Что такое ДХ? Это контролер, способный чутко реагировать на любые изменения в магнитном поле. Если ДХ бывает неисправен, перестает функционировать инжектор.

Взаимодействие ДХ с системой зажигания в понимании электрики осуществляется через коммутатор или проводник. В результате этого возникает магнитное поле.

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ.

Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

  • снимаем главный бронепровод с распределителя;
  • подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

  • включаем зажигание;
  • вынимаем колодку с распределителя;
  • устанавливаем режим на мультиметре в ПТ 20 В;
  • минусовой зажим прибора соединяем с массой (любой частью кузова авто);
  • плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть.

Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы.

Продолжаем (мультиметр в режиме измерения ПТ):

  • берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
  • колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки.

  • берем зажимы мультиметра (зажигание включено);
  • плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В.

  • проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
  • если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Внимание. ДХ считается исправным, если при проворачивании коленвала верхний предел измерений бывает не меньше 9 В, а нижний – не более 0,4 В.

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.

Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

  • три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
  • подать питание плюс/минус на самодельную сборку;
  • плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
  • проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.

Если ДХ снят с машины, то проверка его будет проводиться так:

  • к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
  • берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.

Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.

Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Как проверить датчик холла на ваз 2109

Потребность проверить датчик Холла возникает, когда появляются проблемы с системой зажигания автомобиля, и поэтому необходимо убедиться в исправности всех ее компонентов, в частности, и датчика холостого хода. Так что разберем подробно принцип работы, признаки неисправности и как проверить датчик Холла своими руками.

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

  • для соединения с “массой” (корпусом автомобиля);
  • для подсоединения напряжения со знаком “+” и значением около 6 В;
  • для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

  • повышает производительность мотора;
  • ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Признаки неисправности датчика Холла

Поломки датчика проявляются по-разному. Выявить их даже для опытного мастера порой бывает непросто. Вот несколько самых распространенных симптомов и проблем в работе датчика Холла:

  • плохо заводится или вообще не запускается двигатель;
  • возникновение перебоев в работе мотора на холостом ходу;
  • “дергание” машины при движении на высоких оборотах;
  • двигатель глохнет во время движения автомобиля.

Если на вашей машине появился один или несколько подобных симптомов, обязательно необходимо выполнить проверку датчика.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

  • Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
  • Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
  • Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

  • провод, подсоединенный к первой клемме, не трогаем;
  • конец с третьей клеммы перекидываем на свободную вторую;
  • проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

  • Первым делом нужно снять трамблер с машины.
  • После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
  • Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
  • Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
  • На следующем этапе достают вал из трамблера.
  • Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
  • Через образовавшуюся щель датчик вынимают.
  • Монтаж нового датчика Холла выполняется в обратном порядке.

Заключение

Стоит отметить, что ремонтировать датчик Холла не имеет смысла, так как он стоит совсем недорого (около 3. 5$). Если вы убедились в том, что неисправности в работе автомобиля связаны именно с упомянутым датчиком, рекомендуем вам отправиться в ближайший автомагазин и купить новый прибор. В случае возникновения затруднений при проверке или замене датчика Холла обратитесь за помощью к мастерам, работающим на СТО.

Всем привет! Дабы не разбивать тему на несколько записей попробую собрать всё в одном месте.
Как ясно из темы, сегодня поговорим о, так называемом, «подводном» зажигании.

1 Зачем это нужно?
Увеличивается мощность искры и исключается бегунок-распределитель из трамблера.

2 Как это работает?
Система с датчиком Холла устроена так: В самом датчике есть прорезь, и вот когда через эту прорезь проходит какая-нибудь железка датчик выдаёт сигнал, но сигнал слабый, и для искры его не хватит, поэтому он поступает на коммутатор, там усиливается и с коммутатора попадает на катушку. Последняя выдаёт искру:

3 Как всё соединяется?
Соединяется, всё так:

4 Как будем собирать мы?
Мы будем собирать так называемую двухканальную схему. То есть, в трамблер поставим два датчика Холла, соответственно два коммутатора и две двухискровые катушки. Делать так будем для того, чтобы избавиться от бегунка распределителя в трамблере.

5 Что купить?
Всё довольно просто, в трамблер вместо контактов или индуктивного датчика устанавливаются на самодельной площадке под углом 90 градусов друг к другу два датчика Холла. Датчики устроены так, что при проведении через прорезь в них железной полоски (даже отвертки) они формируют импульс, который усиливается коммутатором и поступает на катушку (искра на свечах образуется в момент выхода шторки из датчика!). Каждый датчик у нас будет работать на два цилиндра (1-4 и 2-3 соответственно).
У нас четыре цилиндра, следовательно, нужно два датчика Холла, два коммутатора, две катушки и комплект проводки, чтобы всё соединить. Всё остальное делается руками.
Датчик Холла. В магазине просим от ВАЗ 2108-2109:

6 Как установить?
А) Доработка трамблера.
Датчики Холла нужно установить в трамблер. А на вращающемся роторе закрепить железную шторку с прорезями.
Изготавливаем площадку под крепление датчиков, строго под углом 90 градусов. Датчики старайтесь максимально отодвинуть от центра, для большей чёткости работы, учитывая их движение относительно корпуса (вакуумное опережение).

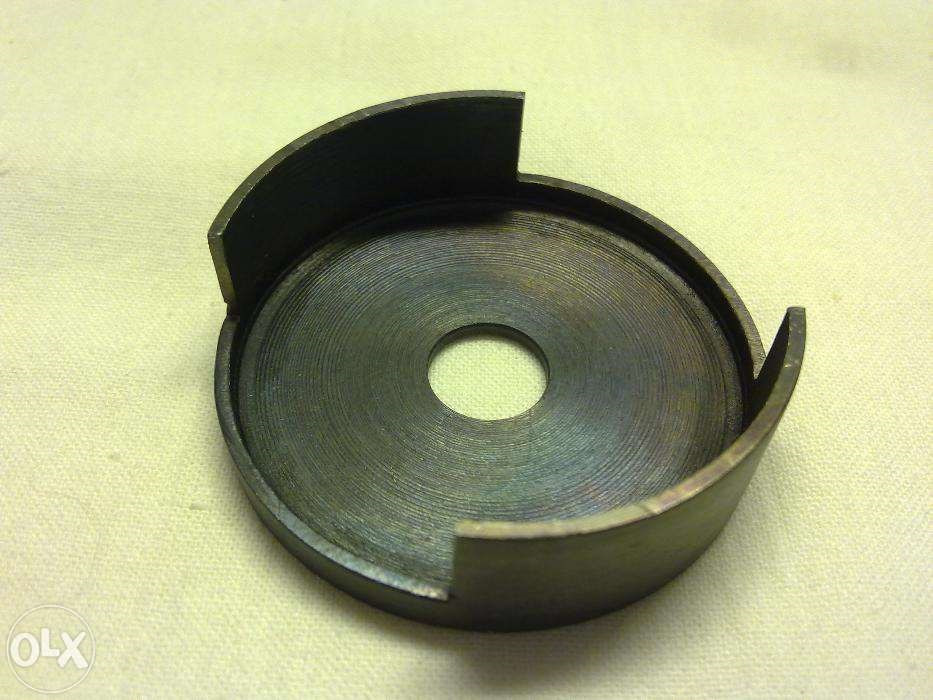

Шторку делаем из листа железа и закрепляем её на роторе. Железку ищем не сильно тонкую (чтобы не погнуло) и не сильно толстую (не пройдёт в прорезь датчика). Обязательно, чтобы магнитилась.

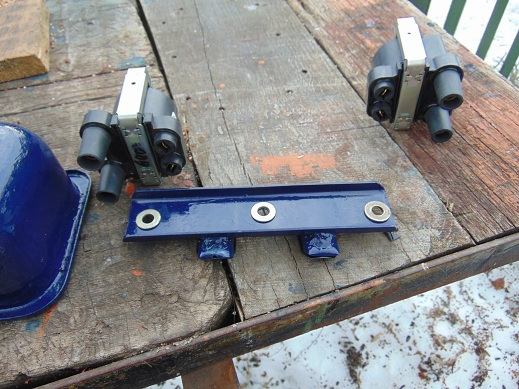

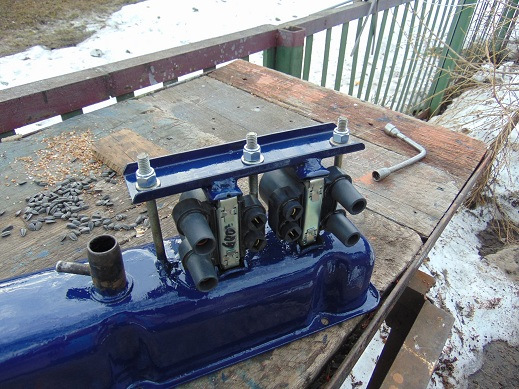

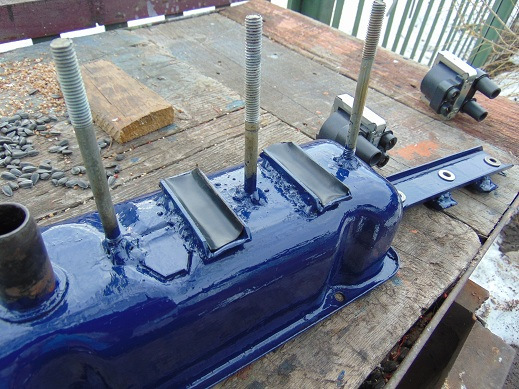

7. Подключаем всё по этой схеме:

8. Цены (на момент марта 2019г.):
1) два датчика Холла: 2х150руб. = 300руб.

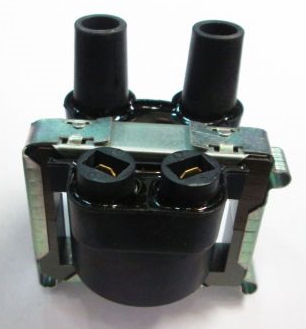

2) две катушки двухискровые: 2х650руб. = 1300руб.
3) два коммутатора ВАЗ (6 контактные): 2х400руб = 800руб.
4) 1 комплект проводки на зажигание от ваз 2108: 250руб.
5) трамблер у меня был, поэтому: 0руб.
Итого: 2650руб.

9 Какие варианты?
Вариант №1. Можно просто поставить один датчик Холла, один коммутатор, оставить бегунок распределитель в трамблере и стандартную катушку. Но тогда в бабочке делаем четыре отверстия (будет 4 лепестка)

Основной проблемой и существенным недостатком электронной системы зажигания на автомобилях ВАЗ 2109-2108 является нередкий выход их строя так называемого датчика Холла, который находится внутри трамблера. Процедура замены не из приятных, так как придется разбирать практически весь трамблер. Но, обо всем по-порядку расскажу ниже. Итак, для выполнения этого ремонта, нам понадобится:

  1. Отвертка плоская
  2. Крестовая отвертка
  3. Длинногубцы

Прежде чем приступать к выполнению этой процедуры, необходимо полностью снять трамблер с автомобиля. После этого откручиваем крышку и под ней видим бегунок. Его нужно снять, с небольшим усилием потянув вверх:

И затем снимаем пластиковую черную крышку, как показано на фото ниже:

Затем плоской отверткой отворачиваем болтик крепления штекера:

После чего сдвигаем его с посадочного места, приложив некоторое усилие:

Теперь откручиваем два болтика крепления опорной пластины датчика Холла, которые отмечены на приведенной ниже фотографии:

Затем отворачиваем два болта крепления вакуум-корректора:

Теперь через небольшое отверстие необходимо извлечь стопорное кольцо, удобнее всего делать это длинногубцами:

После чего снимаем тягу вакуум-корректора со штифта опорной пластины трамблера:

И окончательно снимаем корректор из распределителя:

После этого отверткой слегка разгибаем зажим и вынимаем из него проводки, как это наглядно показано на фото ниже:

Теперь можно без особых проблем снимать опорную пластину, так как больше ее ничего не держит. Просто потяните за нее вверх:

Затем переворачиваем ее и видим как раз-таки датчик Холла, который нам необходимо заменить.

Далее все очень просто — достаточно открутить два болтика плоской отверткой и произвести замену датчика Холла на новый, средняя цена которого в магазинах составляет порядка 150 рублей. Не столько денег, сколько проблем при его замене! После монтажа датчика, собираем все на место и производим установку в обратной последовательности. Стоит иметь ввиду, что лучше возить эту деталь с собой всегда в запасе, иначе можно встать на трассе и из-за этой проблемы не приехать домой своим ходом.

Как проверить датчик Холла своими силами? Пошаговый инструктаж

Скачать PDF

Мастер-класс на такую тему, как проверить датчик Холла, вряд ли сможет провести неопытный водитель авто, так как многие из новичков даже не всегда знают, что это такое, где находится, как действует и чем чреваты последствия выхода из строя данного прибора.

Конечно, хорошо, когда компьютер, пусть и довольно примитивный, думает и выполняет определенные действия за тебя, опираясь на показания различных устройств, в том числе, и датчика Холла.

Содержание

  • Определяем неполадки
  • Проверяем самостоятельно
  • С вольтметром
  • При помощи светодиода – народный способ

Определяем неполадки

Как проверить датчик Холла? Тот момент, когда он уже вышел из строя или начинает выходить, можно определить по некоторым характерным признакам, указывающим на неисправность. Во-первых, это необоснованное повышение расхода топлива (внезапное). Если вы уже привыкли к одним цифрам, например, по трассе, а получаются совсем другие в сторону увеличения, то, может быть данный датчик начинает барахлить, а то и совсем – вышел из строя.

Во-вторых, это регулярно происходящее превышение рабочих температур движка. И тут-то надо быть максимально осторожным, так как эти огрехи могут привести к серьезным нарушениям моточасти.

В-третьих, ваши «умные» системы могут сообщать вам о неисправностях. Обычно – это индикатор на панели. Будьте внимательны, и не пропустите сигнал. Важно на него также вовремя среагировать.

Проверяем самостоятельно

Эдвин Холл, открывший в 19 веке тот эффект, который используется в данном автомобильном датчике, наверное, не даже и не подозревал, как востребовано будет его изобретение. Надо сказать, что оно используемо в современных машинах достаточно широко. Но, так уж заведено, что механизмы когда-нибудь, да сломаются. Как же проверить нехитрый прибор, который, как вы знаете, располагается в распределителе зажигания?

Датчик сигнализирует на коммутатор: нужно дать на свечку искру – именно в определенный момент. Кстати, проверку проводить положено при «плюсе». Поэтому, если на улице мороз, нужно заехать в отапливаемый бокс или гараж. Саму проверку можно осуществлять несколькими способами. Какой из них выбрать – решаем сами.

С вольтметром

Такой прибор, как вольтметр, как правило, присутствует в наборе инструментов бывалого водителя. Для проверки к датчику (его центровому выходу) присоединяем тестер-вольтметр. Стрелка тестера должна быть в районе от 0,4В до не более, чем 3В. Это говорит нам о том, что датчик Холла годен. Для некоторых старых импортных авто процесс поверки отличен от предыдущего варианта.

От распределителя отсоединяем центровой провод и замыкаем на массу. Далее – освобождаем чехольчик соединяющей колодки коммутатора и проводов. А сам вольтметр присоединяем к контактам: 3-ему и 6-ому. Затем включаем зажигание ключом и проворачиваем достаточно медленно коленвал. При этом, стрелочка вольтметра колеблется от 0 до 2-хВ. Если так, то датчик исправен.

При помощи светодиода – народный способ

Этот, широко применяемый народными умельцами-мастерами несложный прибор, любой автолюбитель, который дружит с инструментами и паяльником, сможет, пожалуй, сконструировать самостоятельно. Понадобятся: сопротивление на 1 кОм, паяльник с припоем, два длинных тонких проводка и обыкновенный светодиод. К диодной лампочке припаиваем сопротивление и два гибких проводка (в изоляции) удобной длины для осуществления подключений. Концы проводков должны быть в меру оголены. Наш прибор для поверок готов.

Самостоятельная замена и проверка датчика Холла

Приветствую вас друзья на сайте ремонт автомобилей ВАЗ своими руками. Эффект Холла каждый из нас изучал еще на школьной скамье, поэтому вспомнить его особенности не составит труда.

Как проверить датчик Холла

Принцип весьма прост. Если проводник с протекающим по нему постоянным током поместить в магнитное поле, то можно наблюдать появление разности потенциалов.

Именно этот принцип заложен в работе столь популярного сегодня датчика Холла.

Назначение и принцип действия датчика Холла

В современных автомобилях датчик Холла – важный элемент системы зажигания. В случае выхода узла из строя может нарушиться работа двигателя или же авто окажется полностью обездвиженным.

По сути, этот контроллер представляет собой датчик распределительного вала, который монтируется в непосредственной близости от трамблера и обеспечивает его работоспособность.

На валу прерывателя-распределителя установлена специальная пластинка, имеющая вид короны. Особенность пластины – наличие строго определенного числа прорезей (обычно оно равняется количеству цилиндров силового узла). В самом датчике распредвала установлен постоянный магнит.

Что дальше? Как только распределительный вал начинает вращаться, лопасти из металла пересекают пространство около датчика.

Благодаря этому, происходит выработка импульсного напряжение. В свою очередь, напряжение идет к катушке зажигания, где оно преобразуется в более высокое. Окончательная точка – свечи зажигания .

Сразу стоит отметить, что у датчика распредвала есть всего три клеммы. Первая подключается к «минусу» (массе) автомобиля, вторая – это питающее напряжение +6 Вольт, а третья – это передача импульса непосредственно на коммутатор.

Как распознать проблему?

Перед тем, как поменять датчик Холла, вы должны диагностировать проблему и проверить устройство. К основным симптомам неисправности датчика можно отнести:

  • Проблемы с заводом двигателя. Он может запускаться с трудом или же не заводиться вовсе;
  • рывки, плавание оборотов и перебои в работе на ХХ;
  • появление рывков во время езды на больших оборотах;
  • непредсказуемость двигателя – он может заглохнуть в любой момент.

Как проверить датчик Холла своими руками

На сегодня есть несколько популярных способов, как проверить датчик холла. Выделим наиболее эффективные из них:

1. Наиболее простой способ – взять у знакомого, друга или соседа по гаражу заведомо исправный датчик и поставить его вместо своего. Если проблема исчезла, то посещение автомобильного магазина является неизбежным.

2. Возьмите тестер и измерьте напряжение на выходе. Если датчик работоспособен, то напряжение должно быть в пределах от 0,4-11 Вольт.

3. Имитация датчика Холла – еще один вариант проверки. Здесь все просто. Вытягивайте колодку с тремя штекерами с датчика, включайте зажигание и объединяйте третий и шестой выход. Если вы наблюдаете появление искры, то с большой вероятностью датчик неисправен.

4. Есть еще одна проверка датчика Холла без вольтметра. Последовательность действий следующая:

  1. К выводу провода катушки подключите свечу;
  2. резьбовое соединение свечки подсоедините с массой;
  3. демонтируйте каретку с датчиком и подсоединяйте разъем;
  4. включайте зажигание;
  5. проведите металлической отверткой около «подозреваемого». Если на свечке появляется искра, то датчик Холл работает.

Особенности замены (на примере ВАЗ 2109)

Если проведенные тесты подтвердили ваши худшие подозрения, то необходима замена датчика холла.

Делается замена датчика следующим образом:

  • Снимайте трамблер с машины и после этого откручивайте крышку;
  • демонтируйте бегунок (достаточно потянуть его немного вверх);
  • демонтируйте черную крышку (обычно она выполнена из пластика);
  • выкручивайте крепежный болт, который крепит штекер;
  • доставайте штекер;
  • выкручивайте крепежные болты, которые удерживают пластину датчика;
  • выкручивайте болты, которые фиксируют вакуум-корректор;
  • доставайте стопорное кольцо;
  • демонтируйте тягу и сам корректор;
  • раздвигайте зажим и доставайте провода;
  • снимайте опорную пластину;
  • выкручивайте два крепежных болта и меняйте датчик Холла;
  • собирайте все в обратной последовательности.

При появлении первых признаков неисправности, не затягивайте с ремонтом. Лучше сразу произвести проверку датчика Холла и при необходимости его заменить. Удачи на дорогах и конечно же без поломок.

Как проверить датчик Холла

В современном автомобиле установлено множество датчиков, сигнализирующих о различных процессах, протекающих внутри и снаружи машины. Так, спидометр работает благодаря датчику, измеряющему частоту оборотов колес, лямбда-зонд – измеряет количество кислорода в отработанных газах. Задача датчика Холла – это участие в определении момента зажигания, без которого нормальная работа двигателя была бы невозможна.

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

  1. Постоянного магнита.
  2. Стального экрана с несколькими прорезанными отверстиями.
  3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

  1. Первый выход соединяется с «массой».
  2. Второй предназначен для подключения напряжения 6 В.
  3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Признаки неисправности датчика Холла

Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:

  1. Двигатель плохо запускается или не запускается вообще.
  2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
  3. Работа двигателя на холостом ходу характерна рывками и перебоями.
  4. Двигатель глохнет при движении.

Проверка

Исправность датчика Холла можно проверить следующими способами:

  1. Установкой заведомо исправного датчика на место проверяемого. Если при запуске двигателя проблемы исчезли, значит «родной» датчик неисправен, и нуждается в ремонте или замене.
  2. Замер тестером выходного напряжения датчика. Исправное устройство покажет напряжения, находящиеся в пределах от 0,4 до 11 В.
  3. Созданием имитации датчика снятием с трамблера трехштекерной колодки, соединением проводами 3 и 6 выхода коммутатора и включением зажигания. Появившаяся искра свидетельствует о поломке датчика.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

  1. Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

5. Если схема отказывается работать, элемент переворачивают и снова проводят проверку (полярность расположения имеет значение).

6. Если проверка прошла успешно, производят разводку выводов элемента в канавках корпуса. В самом окошке подпаивают провода, которые идут к соединительному разъему старого датчика. Обращают внимание на правильную последовательность проводов и их совпадение с маркировкой разъема трамблера («+», «0», «-»).

7. Завершив пайку, визуально и тестером проверяют отсутствие коротких замыканий в датчике. При успешной проверке заделывают технологическое отверстие термостойким клеем.

8. Датчик ставят на место и проверяют схему на предмет отсутствия коротких замыканий: никакой из проводов не должен звониться на корпус.

Аналогично восстанавливаются датчики многих автомобилей. Кроме Фольксваген, ремонту поддаются приборы на Daewoo, AUDI, Mitsubishi, и т. д., так как их принцип действия во всех случаях один и тот же.

Замена датчика Холла

Замена датчика Холла – операция достаточно простая, которую может самостоятельно выполнить даже начинающий автолюбитель. Все действия осуществляются в следующем порядке:

  1. Демонтаж трамблера.
  2. Снять крышку трамблера и совместить метки газораспределительного механизма с меткой коленчатого вала.
  3. Зафиксировать положение трамблера, после чего при помощи гаечного ключа открутить крепеж.
  4. Извлечь стопоры и фиксаторы.
  5. Извлечь вал из трамблера.
  6. Отсоединить на датчике клеммы и открутить его.
  7. Осторожно вытащить неисправный прибор через щель, образовавшуюся при оттягивании регулятора.
  8. Установка нового датчика Холла осуществляется в обратной последовательности.

Как проверить датчик холла таврия

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

  1. Постоянного магнита.
  2. Стального экрана с несколькими прорезанными отверстиями.
  3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

  1. Первый выход соединяется с «массой».
  2. Второй предназначен для подключения напряжения 6 В.
  3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.


О датчике холла подробно

Несколько вариантов проверки датчика холла

ДХ имеются в разных автомобильных системах современного типа. Созданы элементы в целях сообщения ЭСУД (электросистема управления ДВС) важной информации. Последняя касается каких-либо изменений, происходящих в работе мотора. Система зажигания не исключение – и она наделена собственным датчиком, взявшим на себя задачу контроля нормального функционирования.

Если говорить чисто научным языком, то ДХ предназначен для вычисления угла положения валов автомотора.

Интересный момент. На современных автомобилях высокого класса, таких как Ауди, БМВ или Фольксваген ДХ выполняет куда больше функций. А вот модели авто старого типа, оснащенные контактной системой, подразумевают ДХ, как составной элемент распределителя.

Даже на отечественных моделях, таких как ГАЗ 24, «восьмерка», «девятка» и т. д. устанавливается ДХ, и система зажигания получается модернизированной.

Датчик холла внутри трамблера

Работает ДХ по принципу эффекта увеличения напряжения. Другими словами – это очень чувствительный элемент, мгновенно реагирующий на импульсы. В данном случае речь идет об импульсах магнитного поля, оказывающих влияние на проводник. Как только включается зажигание автомашины, в системе зажигания меняется электродвижущая сила, что вынуждает ДХ задействовать коммутатор и свечи зажигания (СЗ).

ДХ улавливает импульсы, появляющиеся после изменения магнитного поля. Последнее происходит в процессе вращения распредвала. Однако, чтобы сенсор задействовался, нужно конкретное значение магнитной индукции.

Чтобы полнее понять принцип работы ДХ, надо представить следующее:

  • корончатую пластинку с прорезями (число прорезей определяет количество цилиндров ДВС) на приводе трамблера;
  • постоянный магнит на датчике распредвала.

Схема бесконтактной системы зажигания

Дальше происходит так:

  • металлические лепестки пластины задействуются, как только начинает вращаться распредвал;
  • это порождает импульс напряжения;
  • он направляется прямиком к катушке зажигания, преобразуется в высоковольтажный ток и вызывает искрообразование на свечах.

Статья в тему: Как правильно полировать автомобиль?

Примечательно, что чем выше количество оборотов распредвала, тем больше и частота импульсов, посылаемых ДХ. Именно это и обеспечивает нормальный режим функционирования автодвигателя.

Признаки неисправности датчика Холла

Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:

  1. Двигатель плохо запускается или не запускается вообще.
  2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
  3. Работа двигателя на холостом ходу характерна рывками и перебоями.
  4. Двигатель глохнет при движении.

Проверка

Исправность датчика Холла можно проверить следующими способами:

  1. Установкой заведомо исправного датчика на место проверяемого. Если при запуске двигателя проблемы исчезли, значит «родной» датчик неисправен, и нуждается в ремонте или замене.
  2. Замер тестером выходного напряжения датчика. Исправное устройство покажет напряжения, находящиеся в пределах от 0,4 до 11 В.
  3. Созданием имитации датчика снятием с трамблера трехштекерной колодки, соединением проводами 3 и 6 выхода коммутатора и включением зажигания. Появившаяся искра свидетельствует о поломке датчика.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

  1. Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

Датчик Холла

Датчики Холла представляют из себя твердотельные радиоэлементы, которые становятся все более популярными в радиолюбительской среде и разработке радиоэлектронных устройств. Они применяются в датчиках измерения положения, скорости или направленного движения. Они все чаще заменяют собой путевые выключатели и герконы. Так как такие датчики являются абсолютно герметичными и представляют из себя простой радиоэлемент, то они не боятся вибрации, пыли и влаги. То есть по сути датчик Холла простыми словами – это радиоэлемент, который реагирует на внешнее магнитное поле.

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C! Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:

Замена датчика холла Audi на ВАЗ-овский

Давно была такая болезнь у моей машины: внезапно, ни с того, ни с сего, не может завестись. На горячую, на холодную, ночью, днём, при полной луне — не важно, не заводится и всё. Постоит минут 15, чик и поехал.

Воткнув диагностику VAG-COM, прочитал ошибки, показало на датчик холла. При стоимости датчика в 25$, вдруг вспомнил про взаимозаменяемость некоторых запчастей, и конкретно к этому случаю — переделка датчика холла с небольшими доработками от Audi на Ваз, стоимость последнего около 5$. Это будет антикризисный вариант, и не стоит брать его на вооружение при наличии финансов на обслуживание машины.

Датчик холла отвечает только за старт, в дальнейшей работе двигателя он не принимает никакого участия.

Заказал такой датчик: «Датчик Холла ВАЗ 2108-2109 с разъемом (А473.407529.002, 2108-3706800,16.3855, 1112.3855)»

Снял с двигателя свой, осмотрел его и нашёл причину — провода у основания разъёма имеют свободный ход:

То есть со временем от тряски и температурных перепадов провода перестали плотно сидеть в клеммах, и возможно где-то есть небольшой надлом. Сразу скажу для тех, у кого нету лишнего часа времени: в таком случае имеет смысл просто отрезать старые провода и перепаять их на другие(можно отрезать разъём с целыми проводами нового датчика от ВАЗ).

Но я решил проверить на практике, как работает «наш» датчик на немецком автомобиле, и будет ли смысл в следующий раз тратиться на «оригинал».

Высверлил заклёпки, на которых крепится датчик:

Материал мягкий, поэтому с высверливанием проблем не было.

Купленный датчик от ВАЗ пришлось изрядно подогнать под нужные формы(пилка по металлу + напильник), чтобы он хорошо сел в крышку от старого датчика, и не цеплялся за конус распредвала:

Вместо заклёпок использовал болтики с гаечками:

Несколько раз ходил к двигателю примерять, чтобы ничего не цепляло.

Завелась с пол-оборота. Я решил снять датчик, чтобы посмотреть, не поцарапало ли его, и вообще, как там ходит механизм. Сняв датчик, я обнаружил неточность, и, исправив её, как следует просиликонил открытые участки самого разъёма датчика от ВАЗ(видимо в ВАЗе он ставится внутрь какой-то запчасти и это не нужно по заводу), и установил на машину. По диагностике ошибок нет, заводится отлично.

Посмотрим, сколько походит датчик холла от ВАЗ, о чём будет соответствующая запись в моём бортовом журнале 🙂

UPD: Да, датчик работает и по сей день, проблем нет. И сейчас тоже работает. Да, работает.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
