Передняя подвеска — проверка технического состояния

Передняя подвеска — проверка технического состояния

Периодически проверяем состояние передней подвески (см. «Периодическое техническое обслуживание»).

Работы, связанные с проверкой или ремонтом элементов подвески, удобнее выполнять на смотровой яме или эстакаде с помощником.

Оцениваем состояние резинометаллических шарниров, защитных чехлов шаровых опор, подушек стабилизатора поперечной устойчивости, наличие деформаций рычагов и их осей. Шаровые опоры с порванными защитными чехлами рекомендуется заменить в сборе (см. «Шаровые опоры — замена»). Порванные, потрескавшиеся или имеющие разбитые отверстия подушки стабилизатора — заменяем (см. «Подушки и штанга стабилизатора поперечной устойчивости — замена»). Проверяем состояние амортизаторов и пружин, а также затяжку резьбовых соединений деталей подвески.

Проверка резинометаллических шарниров рычагов подвески

При одностороннем износе или разрыве резинометаллические шарниры необходимо заменить. Износ шарниров является одной из причин, из-за которой невозможна регулировка угла развала колес, когда из-под оси нижнего рычага удалены все шайбы.

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

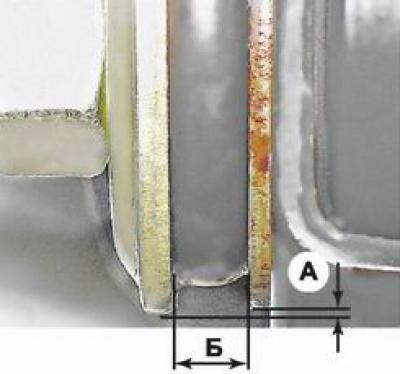

2. Измеряем радиальное смещение А упорной шайбы шарнира относительно торца наружной втулки и расстояние Б между внутренними торцами упорной шайбы и наружной втулки.

Размер А не должен превышать 2,5 мм для обоих рычагов, а размер Б — 3-7,5 мм (для нижнего) и 1,5-5 мм (для верхнего рычага). Если размер Б не соответствует указанному выше допуску, то необходимо проверить правильность запрессовки резинометаллического шарнира в рычаг.

Проверка состояния верхней шаровой опоры

Для выполнения работы потребуется помощник.

1. Помощник нажимает педаль тормоза и удерживает ее во время проверки для того, чтобы исключить возможное влияние зазора в подшипниках ступицы.

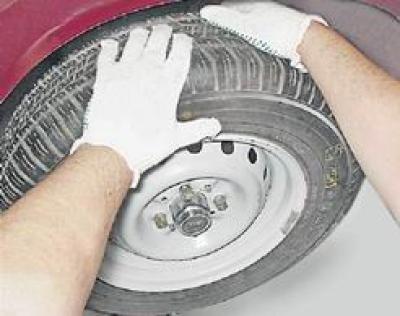

2. Резкими движениями покачиваем колесо за верхнюю часть в плоскости, перпендикулярной продольной оси автомобиля.

Можно проверить состояние шаровой опоры другим способом.

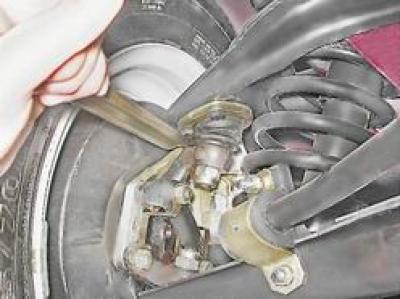

1. Монтажной лопаткой поочередно вверх — вниз качаем верхний рычаг и проверяем наличие люфта между пальцем и корпусом шаровой опоры.

2. При обнаружении люфта верхнюю шаровую опору необходимо заменить (см. «Шаровые опоры — замена»).

Проверка состояния нижней шаровой опоры

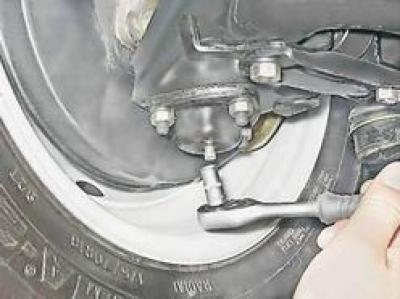

1. Очищаем нижнюю часть шаровой опоры от грязи и ключом на 7 мм отворачиваем пробку.

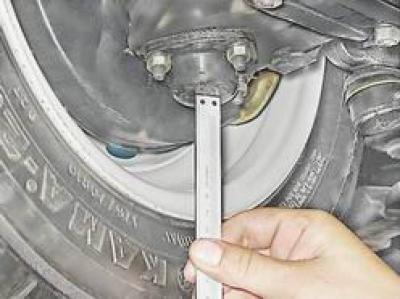

2. Если проверка проводится на смотровой яме или эстакаде, то замеряем глубиномером штангенциркуля расстояние от нижнего торца опоры до сферической поверхности шарового пальца.

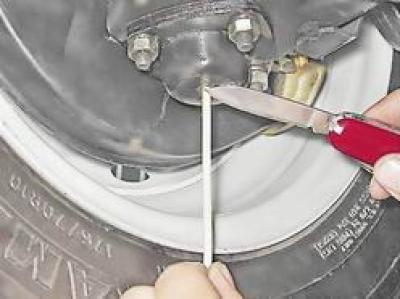

3. Если состояние нижней шаровой опоры проверяется на ровной горизонтальной площадке и воспользоваться штангенциркулем невозможно из-за его длины, то, отвернув пробку, вставляем в шаровую опору отрезок проволоки и наносим на ней риску вровень с торцом шаровой опоры.

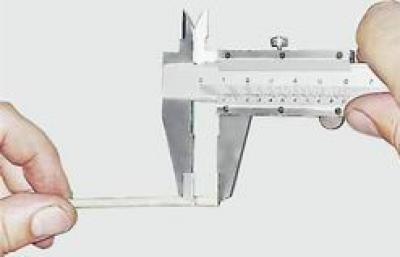

4. Штангенциркулем измеряем расстояние от верхнего конца проволоки до риски.

5. Если это расстояние больше 11,8 мм — шаровую опору заменяем.

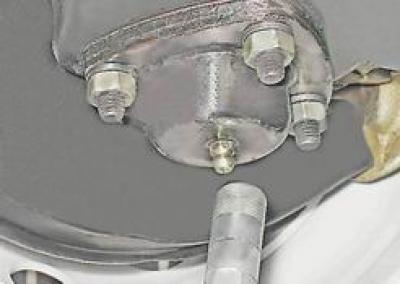

6. Для смазки шарнира вворачиваем в шаровую опору масленку и нагнетателем подаем смазку в полость опоры, следя за тем, чтобы защитный чехол опоры не раздувался.

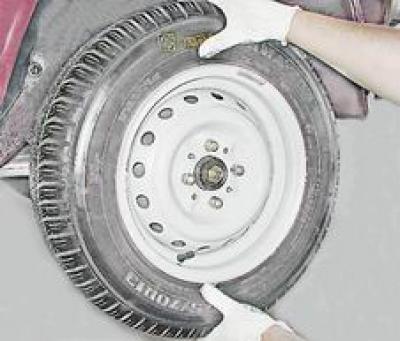

7. Проверяем наличие осевого люфта в подшипниках ступицы переднего колеса. Вывесив колесо и взявшись за него в вертикальной плоскости, поочередно резкими движениями верхней части колеса на себя, а нижней — от себя определяем наличие люфта.

При ощутимом люфте регулируем зазор в подшипниках (см. «Подшипники ступицы переднего колеса — регулировка»).

Проверка состояния амортизаторов и пружин

1. Поочередно энергично прикладываем усилие сверху вниз к передним крыльям автомобиля. Кузов должен вернуться в исходное положение, совершив только одно движение вверх. В противном случае оба амортизатора подлежат замене. При наличии подтеканий жидкости, износе или растрескивании резинометаллических шарниров, деформации штока — амортизаторы необходимо заменить, причем оба одновременно.

2. Осматриваем пружины подвески. Просевшие, деформированные или имеющие трещины пружины необходимо также заменить одновременно с обеих сторон.

Как проверить шаровые на ваз 2106

Болт нижней шаровой полностью не откручивается, а упирается в кулак поэтому гайку нижней шаровой сначало надо открутить на 1 см, потом выдавить палец, потом заклинить его ломиком как описано выше и откручивать гайку дальше!

Ставь КЕДР! У меня почти 50тык такие прошли, снял, а шаровые еще нормальные 🙂 ТРЕК говорят неочень. хотя кто знает. Менять конечно самому 🙂

1. Слизанные грани, не большая беда, берётца зубило и с его помощью срываешь, а потом откручиваешь гайку. Не забудь, чтоновая должна быть с пластмасовым стопором.
2. «согнулся сам полец», думау, имеется ввиду резьба с гайкой, тогда её и надо резать, ну а снимать, как и написонно в мануалах: » нанесити несколько резких ударов малотком по наружной поверхности верхнего ушка поворотного кулака до выхода пальча из него. Для облегчения работы воспользуйтесь съёмником»
Сам, на прошлой недели, менял шаровые и саленблоки, обошолся без съёмника, но постучать пришлось нетак уж и моло, да ещё WD-40 переодически, брызгать. На верхних шаровых, гайку надо обязательно откручивать полностью, иначе после выхода из конуса, палец начнёт проворачиватся.

не знал, а если старую закрутить может открутится?

1 проверить люфт подшибника (нажать на тормоз)
2 проверить трапецию (особенно наружный наконечник)
3 рулевой механизм и маятник

наврядли это шаровая

1 проверить люфт подшибника (нажать на тормоз)
2 проверить трапецию (особенно наружный наконечник)
3 рулевой механизм и маятник

наврядли это шаровая

1 проверить люфт подшибника (нажать на тормоз)
2 проверить трапецию (особенно наружный наконечник)
3 рулевой механизм и маятник

наврядли это шаровая

1 проверить люфт подшибника (нажать на тормоз)
2 проверить трапецию (особенно наружный наконечник)
3 рулевой механизм и маятник

наврядли это шаровая

1 проверить люфт подшибника (нажать на тормоз)
2 проверить трапецию (особенно наружный наконечник)
3 рулевой механизм и маятник

наврядли это шаровая

Здравсвуйте доргие товарищи!

У меня вопрос по шаровым опорам. Вчера я полностью переберал переднюю подвеску. Заменял как раз и шаровые опоры. Но когда уже поставил, все что надо затянул..поставил колесо и все. Домой пришел глянул на схему подвески и увидел что я перепутал верхнюю и нижнюю(((. Стоил ли опять снимать и ставить как нужно или большой разницы в этом нету?
Посоветуйте пожалуйста!

Здравсвуйте доргие товарищи!

У меня вопрос по шаровым опорам. Вчера я полностью переберал переднюю подвеску. Заменял как раз и шаровые опоры. Но когда уже поставил, все что надо затянул..поставил колесо и все. Домой пришел глянул на схему подвески и увидел что я перепутал верхнюю и нижнюю(((. Стоил ли опять снимать и ставить как нужно или большой разницы в этом нету?
Посоветуйте пожалуйста!

Верхнюю ШО можно ставить на место нижней.
Нижнюю ШО НЕЛЬЗЯ ставить на место верхней.

А какие опоры ставились? Может быть они были универсальные?

Здравсвуйте доргие товарищи!

У меня вопрос по шаровым опорам. Вчера я полностью переберал переднюю подвеску. Заменял как раз и шаровые опоры. Но когда уже поставил, все что надо затянул..поставил колесо и все. Домой пришел глянул на схему подвески и увидел что я перепутал верхнюю и нижнюю(((. Стоил ли опять снимать и ставить как нужно или большой разницы в этом нету?
Посоветуйте пожалуйста!

Верхнюю ШО можно ставить на место нижней.
Нижнюю ШО НЕЛЬЗЯ ставить на место верхней.

А какие опоры ставились? Может быть они были универсальные?

Ясно.
А вот если я коробки из подних не выбросил скажу что за ШО.

А во еще вопрос: а чем черевато если нижнию за место верхей поставить?

Верхнюю ШО можно ставить на место нижней.
Нижнюю ШО НЕЛЬЗЯ ставить на место верхней.

А какие опоры ставились? Может быть они были универсальные?

Вот узнал что за ШО

Опора шаровая ВАЗ-2101 нижняя Фенокс Classic и Опора шаровая ВАЗ-2101 верхняя Фенокс Classic

вот их изображение в инете нашел.

Верхняя ШО отличается от нижней формой прорези под «палец».
На верхней ШО эта прорезь имеет вид окружности.
На нижней ШО — овалоподобна.

На «универсальных» ШО эта прорезь такая-же , как и на верхних ШО.

Верхняя ШО отличается от нижней формой прорези под «палец».
На верхней ШО эта прорезь имеет вид окружности.
На нижней ШО — овалоподобна.

На «универсальных» ШО эта прорезь такая-же , как и на верхних ШО.

дело в том, что когда я ставил ШО, на двух одинковых вида шарообразного ШО было написано на одном В на другом H, хотя имели одинаковыю форму, и еще одна одинаковая пара овалоподобнаой формы так же проиндексивана В и Н. Такое чувство что на заводе ошиблись в индексировании ШО. или они являются универсальными

Верхняя ШО отличается от нижней формой прорези под «палец».
На верхней ШО эта прорезь имеет вид окружности.
На нижней ШО — овалоподобна.

На «универсальных» ШО эта прорезь такая-же , как и на верхних ШО.

дело в том, что когда я ставил ШО, на двух одинковых вида шарообразного ШО было написано на одном В на другом H, хотя имели одинаковыю форму, и еще одна одинаковая пара овалоподобнаой формы так же проиндексивана В и Н. Такое чувство что на заводе ошиблись в индексировании ШО. или они являются универсальными

Вы снимали пыльники со всех 4 ??
Если это действительно так, и у вас действительно 2 с овальными прорезями и 2 с круглыми, то надо было ставить так, как написано выше (верх — окружность, низ — овал).

Повторюсь, что На «универсальных» ШО эта прорезь такая-же , как и на верхних ШО..

Теперь для проверки придётся снять и проверить 2 ШО на верхних рычагах. Если повезёт — то они — на своих местах. Если нет — переделать.

Так оно и есть:
re>>действительно 2 с овальными прорезями и 2 с круглыми
снимал пыльники с целью добавить смазки, хотя завод не рекомендует.

Ничего сложного нету, поставить их «не так» не получится.
Снизу может бы и хватило, вверху явно маловато было. Не удивительно, что начинают скрипеть, так как стоят вверх тормашками и смазка,если ее мало, туда не достанет.
Перед тем проехали гдето 1000км, менял сайленты,решил посмотреть и к шаровым.
Что интересно, краска эта серая молотковая, что они ней покрашены, отвалилась уже где-то наполовину.

Не смертельно, но и неприятно. плюса фирме-изготовителю не добавляет.
Шаровые «трек-чемпион».

нет я не снимал пыльники, просто визуально было это видно по форме.

Значит придется переставлять. Спасибо большое за помощь!

Как проверить шаровую опору не снимая колеса?

Как диагностировать шаровую опору?

Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная.

Как определить неисправность шаровой опоры?

Основные признаки неисправности автомобильных шаровых опор

  1. Лязгающие или скрипящие звуки в передней подвеске. …
  2. Автомобиль виляет, двигаясь по прямой траектории. …
  3. Вибрация в передней части транспортного средства. …
  4. Неравномерный износ шин.

Как понять что надо менять шаровую опору?

Основные признаки неисправности шаровых опор следующие:

  1. При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. …
  2. При движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону.

Как проверить шаровые опоры на Приоре?

Итак, чтобы убедиться, что опора нуждается в замене, ее необходимо проверить несколькими несложными способами. Поддомкратить колесо и взявшись руками на верхнюю и нижнюю точку колеса попробовать его пошатать. Если будет чувствовать люфт, значит шаровая опора возможна неисправна.

Как проверить шаровые опоры на ваз 2110?

Для проверки шаровой опоры на ВАЗ 2110 и других моделях, установите автомобиль на яму. Далее заведите монтировку за рычаг и упираясь в плоскость крепления шаровой попробуйте покачать ее. Если ощущается люфт, деталь под замену.

Как проверить состояние шаровых опор на ниве?

Как проверить шаровые на Ниве?

  1. поддомкратив авто с нужной стороны, нужно подергать колесо, взявшись за верх или низ. Предварительно нужно кого-то попросить нажать тормоза до упора. …
  2. также можно просто осмотреть визуально шаровые опоры. …
  3. также владельцы Нив нередко прибегают к снятию шаровых опор для их дальнейшего осмотра.

Что происходит когда ломается шаровая?

При обрыве опоры колесо выворачивается наружу. Управление машиной становится очень сложным, на скорости ее удержать практически невозможно. Благо, что чаще всего происходит это на небольшой скорости или при начале движения. Но, даже при самом благоприятном исходе, у вас гарантированно повредится крыло.

Какой звук издает Шаровая опора?

Шаровые опоры издают стук и/или скрип. Эти звуки хорошо слышны при езде по кочкам и по неровной дороге. Диагностику проводите на ровной площадке, эстакаде или смотровой канаве, но ни в коем случае не на подъемнике. Иначе подвеска окажется нагруженной, и вы не сможете определить неисправность шаровых опор.

Что будет если ездить с разбитой шаровой?

Колеса расшатаны из-за люфта, виляние будет увеличиваться со степенью износа шарового узла. Конверсия параметров развала-схождения. На колесо, на стороне которого в большей степени износился механизм, будет увеличена нагрузка. Скрежет в передних колесах при поворотах.

Сколько по времени менять шаровую опору?

По времени эта работа занимает от 15 до 20 минут, в зависимости от вашей сноровки.

Как часто нужно менять шаровые опоры?

Срок службы шарового шарнира

Поскольку шаровые опоры могут исправно работать довольно долго, о них вспоминают не часто. Все же рекомендуется проверять их после 10-15 тысяч километров пробега. Как бы там ни было, они не в состоянии служить также долго, как автомобиль.

Сколько служат шаровые опоры?

Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега.

Как поменять шаровые опоры ваз 2114?

Для замены шаровой опоры ВАЗ 2109, 2114 поставьте машину на домкрат и снимите колесо. Теперь открутите одну гайку, крепящую шаровую к рычагу, и два болта крепления шаровой опоры к ступице.

Когда менять шаровые на гранте?

Замена шаровой опоры на Гранте

На Гранте заводские шаровые вполне могут пройти более 100 000 км при нормальной эксплуатации, но бывают и случаи, когда это приходится делать гораздо чаще.

Как проверить шаровую опору

    111 6 155k
    49 1 69k

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

  • появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
  • виляние авто со стороны в сторону при прямолинейном движении по дороге;
  • шаровая скрипит при повороте руля в одну или другую сторону;
  • передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Методы проверки шаровой опоры

Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.

Типы шаровых опор

Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:

  • Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
  • Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

  • Машину необходимо установить на ровную площадку и установить на ручной тормоз.
  • Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
  • Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

  • Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
  • Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
  • Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
  • Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
  • Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен насчёт этого.

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Как проверить шаровую опору и определить неисправность

В современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе. Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля. Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.

Признаки неисправности шаровых опор

Поскольку при неисправных шаровых опорах серьезно возрастает вероятность аварии, водитель должен контролировать их состояние. Шаровые опоры от различных производителей на различных моделях автомобилей способны прослужить от 15 до 150 тысяч пробега, поэтому довольно сложно однозначно сказать, когда их требуется менять. Чаще всего производители автомобилей указывают в руководстве по технической эксплуатации машины рекомендуемые сроки замены данного элемента подвески.

Довольно редко шаровые опоры ломаются в одно мгновение, поэтому у водителя имеется возможность заранее распознать симптомы их скорого выхода из строя и заменить детали на новые. Основные признаки неисправности шаровых опор следующие:

  • При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. Звук доносится из передней части автомобиля, и он указывает, что в шаровых опорах недостаточно смазки или, из-за повышенного механического износа, стучит палец.
    Обратите внимание: данный симптом зимой не является показателем неисправности шаровых опор. Дело в том, что в холодное время года смазке внутри шаровой опоры требуется некоторое время, чтобы разогреться и начать работать в нормальном режиме, из-за чего в начале движения может возникать стук. Однако если через несколько минут езды в мороз стук не прекращается, стоит задуматься о возможном наличии проблемы;

При движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону. Это вызвано появлением люфта в опоре, что крайне опасно, поскольку при сильном наклоне автомобиля колесо может вывернуться, а машина завалиться на бок. Если имеется данный симптом, откладывать замену шаровой опоры крайне опасно;

  • Автомобильные шины на передней и задней оси изнашиваются неравномерно. Данный фактор может свидетельствовать не только о неисправностях шаровых опор, но и они способны приводить к такой проблеме;
  • Слышится скрип при повороте рулевого колеса.
  • Если возник любой из указанных выше симптомов, необходимо в кратчайшие сроки провести диагностику подвески и рулевого управления автомобиля.

    Как проверить шаровую опору

    Если имеются подозрения на наличие проблем с подвеской автомобиля, лучшим решением станет ее проверка при помощи специальных диагностических средств сервисных центров. Но есть и ряд проверенных способов, как определить, что возникли проблемы с шаровой опорой:

    • Проверка на слух. Самый известный способ диагностики шаровой опоры. Для данного метода проверки потребуется товарищ, который будет раскачивать автомобиль с выключенным двигателем. Во время качения нужно прислушиваться к звукам, которые исходят из подвески и места расположения шаровых опор. Если стучат опоры, потребуется снимать детали, более детально осматривать и, при необходимости, менять;
    • Проверка на качение. Для данного метода диагностики также потребуется помощник. Необходимо поднять автомобиль на домкрате и выжать педаль тормоза. Пока зажата педаль тормоза, нужно раскачивать по очереди колеса и смотреть на наличие люфта. Если люфт имеет место быть, опору потребуется менять.

    Также некоторые шаровые опоры имеют специальные диагностические отверстия, позволяющие измерить износ пальца. Через них имеется возможность замерить расстояние от основания пальца до поверхности шаровой опоры.

    Причины выхода из строя шаровой опоры

    Шаровая опора выходит из строя при механическом повреждении. Есть ряд факторов, которые могут ускорить данный процесс:

    Разрыв пыльника. Чтобы продлить срок службы шаровой опоры, используются пыльники, препятствующие попаданию воды, песка и другого мусора в механизм. Время от времени необходимо проверять сохранность пыльника и убеждаться, что отсутствуют на нем механические повреждения. Поскольку пыльник выполняется из резины, он особенно подвержен износу в жаркое время года и при отрицательных температурах. При образовании трещины на пыльнике, его необходимо срочно заменить, чтобы избежать попадания мелких частиц и влаги в шаровую опору;

  • Езда по бездорожью. Если автомобиль часто ездит по неровным дорогам или бездорожью, это приводит к ускоренному износу шаровой опоры. В России данная проблема особо актуальна, поэтому не следует слепо верить указанному производителем европейского автомобиля сроку службы шаровой опоры, и менять ее рекомендуется чаще;
  • Отсутствие смазки. Если выработалась смазка, ее необходимо добавить, иначе возникнет трение, что негативно скажется на работе шаровой опоры.
  • Чаще всего выход из строя шаровой опоры проявляется стачиванием пальца из-за увеличения зазора, что приводит к разбалтыванию элемента. При движении по плохой дороге или при большом зазоре палец может просто выскочить из гнезда.
  • Шаровая опора является одним из ключевых элементов подвески, и она требует к себе внимания водителя. Если вовремя не заметить ее сильный износ, это может привести к опасной аварии.

    Любишь кататься — люби и шаровые менять!

    Ремонт передней подвески — замена верхней шаровой опоры (левая сторона)
    Любишь кататься — люби и шаровые менять! Вот такой мне пришёл на ум лозунг или пословица, не знаю как точно определить, когда дело касается данного узла. И относится он конечно же к владельцам, нет, я бы даже сказал счастливым обладателям автомобилей ВАЗ, семейства «Жигули». По моему мнению данная пословица, перередактированная из всенародно известной про саночки, но под местные особенности, должна быть чётко усвоена и принята к сведению всеми владельцами «классики». И действительно, много ли существует тех, кто эксплуатирует свои Жигули более 50.000 км и ни разу не поменял ни одной из четырёх шаровых опор?! Ответят некоторые, есть. Как мне кажется, часть из них окажется людьми с малым опытом в том, что касается эксплуатации и ремонта, и потому, если проверить их автомобиль, обнаружится хотя бы малый, но всё же износ данного узла. Другая часть будет напротив, опытными автовладельцами, которые знают толк в качественном ремонте ходовой части и не только, располагают знаниями и опытом в том, что касается выбора запасных частей. Как бы оно ни было, очевидно следующее: к данному узлу ходовой части владельцы классических моделей ВАЗ вынуждены оказывать повышенное внимание и тщательно следить за их состоянием. Думаю с этим согласятся и те, кто проехал 100.000 км и ни одной шаровой опоры не заменил (если таковые есть, мне очень интересно было бы с ними пообщаться).
    Теперь конкретно о моём опыте. Лично себя я не отношу ни к первой, ни ко второй группе. Шаровые опоры менял не один раз, но какими то особенными, «исключетельными», как любит говорить господин Обама, знаниями о качественных запасных частях например, я не располагаю. Тем не менее, за последние 80.000 км пробега, мною было заменены две шаровые опоры — одна верхняя, о коей я и хочу сегодня рассказать, и одна нижняя. Вот наше с «Татьяной» соотношение пробега и ремонта ходовой, всё налицо.
    Чем же так опасна невнимательность к данному узлу? Большинству я думаю известен этот плачевный итог — обрыв одной из точек крепления поворотного кулака к рычагам подвески и соответственно, поперечный загиб одного из передних колес. Вариантов два: либо во внутрь ниши крыла при обрыве нижней опоры, либо наружу при обрыве верхней соответственно. Это чисто механические последствия. Иные последствия, если (не дай Бог!) это случится на приличной или даже высокой скорости, мне лично страшно и представить. Чтобы этого не допустить, состояние шаровых опор нужно своевременно проверять, как мне кажется, при каждом техническом обслуживании, которое я стараюсь делать каждые 10.000 км. Очень полезно совместить данную процедуру с заменой масла в двигателе, смазкой подшипников и т.п. В чём заключается данная процедура? Она совсем не сложна и доступна всем, даже новичкам. Для этого нужно всего лишь приподнять повыше от земли одно из передних колёс, взяться за него двумя руками — одной за низ колеса, другой за верх, и подёргать попеременно на себя и от себя, то за низ, то за верх. Дёргая на себя за низ, верх давим от себя и наоборот. Дёргать следует хорошенько, но в тоже время внимательно следить за домкратом, чтобы не дай Бог не слететь с него! Если при этом слышится стук и колесо «люфтит», значит у одной или даже у обеих шаровых появился износ, необходимо срочно принять меры! Определить какая именно изношена, верхняя или нижняя, должен помочь помощник, который бы следил за ними во время наших подёргиваний. Хотя опытные автовладельцы думаю способны сделать всё сами.
    Именно таким образом, но без домкрата (крепкие физически люди могут раскачать машину за колесо и без него) был обнаружен износ верхней левой шаровой опоры у моей «Татьяны». Впрочем, несмотря на то, что износ был очень сильным, я рискнул поехать за 50 км от Омска к своему родному гаражу, где и занялся ремонтом. Слава Богу, всё прошло успешно. Итак, имея всё необходимое под рукой приступаем к ремонту, а именно — замене верхней шаровой опоры левой стороны. С Богом!

    Этап 1 — Подготовительный

    Вот всё что нам понадобиться для ремонта:

    Новая верхняя шаровая само собой (левая и правая одинаковы)

    В моём случает это изделие фирмы «Трек». Существует несколько видов, точно к сожалению не помню чем они отличаются. Рискну предположить, что другая шаровая этой же фирмы была со съёмным нижним кожухом. Я купил подороже, цельную, как видно на фото. Вообще выбирал между «Трек» и «Белмаг», многие рекомендуют именно этих производителей, как наиболее качественных. Если у кого то есть свои доводы и мнения, основывающиеся на собственном опыте, буду рад узнать о них=) Ведь, как я считаю, общая цель людей, находящихся на данном сайте — помогать друг другу, делиться опытом. Потому я собственно и стараюсь подробно «разжёвывать» все моменты, аспекты и нюансы любой, даже самой простейшей операции с автомобилем.
    Перед тем как начать разбирать узел необходимо обработать проникающей смазкой гайки и болты, которые предстоит откручивать. Это следует делать всегда, когда мы имеем дело с подвеской, так как данные узлы находятся снизу автомобиля, функционируют в грязи, воде и пыли, сильно подвергаясь воздействию оных. Чтобы облегчить себе ремонт, сэкономить время и приберечь нервы, лучше заранее нанести проникающую смазку. Итак, повернув руль до упора влево, наносим смазку на гайку пальца шаровой опоры и три болта крепления опоры к верхнему рычагу и пока дело дойдёт до снятия шаровой, проникающая смазка уже сделает своё дело:

    Чтобы добраться до любой из шаровых опор необходимо снять колесо. Отворачиваем на несколько оборотов шпильки колеса, поднимаем его на домкрате, подкладываем под порог днища какую нибудь импровизированную опору с мягким верхом (например деревяным), немного приопускаем домкрат так, чтобы автомобиль опирался и на опору и на домкрат. И только после этого полностью откручиваем шпильки и снимаем колесо. Ставить опору обязательно! Многие могут ухмыляться и считать это лишним, но я иного мнения — делать какие то операции под автомобилем, или даже, как в нашем случае, запуская лишь конечности под неподпёртый, а стоящий лишь на одном домкрате автомобиль, очень опасно. Техника безопасности превыше всего, само собой даже спешки. Пытаясь открутить какую либо заржавевшую гайку, находясь под нишей крыла, можно запросто свалить машину на себя. Данный риск ничем не оправдан, это моя позиция!

    Всё, подготовка к снятию шаровой опоры завершена.

    Этап 2 — снятие изношенной верхней шаровой опоры

    Сначала нам нужно на несколько витков открутить самоконтрящуюся гайку пальца шаровой опоры:

    Теперь возникает самая сложная задача, выбить палец шаровой опоры из поворотного кулака. В этом деле испытывают затруднения даже опытные автослесари, всё зависит от того, насколько плотно палец «засел» в поворотном кулаке. Отверстие в кулаке имеет форму конуса, соответственно палец шаровой опоры имеет усечение перед резьбой. Так как мы открутили на несколько витков гайку пальца верхней шаровой опоры, то теперь пружина подвески, пытаясь разжаться, давит на нижний рычаг подвески и соответственно на прикрученный к ней посредством нижней шаровой опоры поворотный кулак, пытаясь выдавить его с пальца верхней шаровой. Нам нужно помочь ей сделать это!
    Мне часто приходилось видеть, даже на станциях технического обслуживания, как молодые парни, так и бывалые слесари, для того чтобы выбить палец бьют молотком по поворотному кулаку. Действительно, если нет специального съёмника шаровых опор, это единственный правильный метод. Так делали наши деды на своих «копейках», так делают и сейчас бывалые мужики, видимо по привычке. От вибраций при ударе молотка, возникающих в соединении пальца и кулака, пружина «нащупывает» возможность для разжатия и «выстреливает» палец вверх. Произойти это может быстро, а может и за целый час, ни шагу с места… За это время на поворотном кулаке от ударов молотка накапливается немалое число вмятин, на рядом расположенных деталях тоже, ведь не все наши удары попадают в цель. Вроде ничего страшного, всё равно за колесом потом будет ничего этого не видно, но тем не менее, я считаю такой способ лишь вынужденной мерой. Например при ремонте «в поле». Поэтому предлагаю более простой и быстрый способ выбить палец из кулака — воспользоваться специальным съёмником шаровых опор. Стоил он на момент моей покупки 360 рублей, это было три года назад, сейчас пожалуй побольше. Если есть возможность, советую обязательно приобрести. Раз уж мы счастливые обладатели Жигулей, значит нам должно быть впору обзавестись спец. инструментом ВАЗ!=)
    Принцип действия съёмника следующий:
    1) Вставляем съёмник бородавками на концах обоих его частей в углубления в торцах пальцев обоих шаровых опор, как показано на фото ниже

    2) Далее, посредством закручивания гайки съёмника, создаётся эффект «раздавливания» двух пальцев нижней и верхней шаровой опоры относительно друг друга

    Данными действиями мы усиливаем эффект разжатия пружины подвески и в конце концов палец сдаётся — выстреливает из поворотного кулака. Термин «выстреливает» используется мною не случайно, так как выход пальца из кулака происходит резко, останавливает его только «недоскрученная» нами гайка.

    После этого можно вздохнуть с облегчением, самое трудное позади!=)
    Выдохнули, снова вздохнули и продолжаем. Теперь нам нужно снова приподнять домкратом машину, так, чтобы освободилась наша импровизированная опора. После этого убираем её из под порога автомобиля и собираем заново, но уже менее высокую под нижним рычагом подвески

    После этого опускаем домкратом машину. Нижний рычаг подвески плавно опирается под действием веса автомобиля на подставку, тем самым сжимая обратно пружину. Всё! Наконец то можно окончательно демонтировать верхнюю шаровую опору. Для этого откручиваем «недоскрученную» нами гайку пальца, а затем три болта крепления шаровой к верхнему рычагу подвески

    И вот тут нас может поджидать ещё один неприятный сюрприз — при откручивании гайки пальца, последний, может начать проворачиваться внутри корпуса шаровой. Если такое происходит, нанесите несколько ударов молотком по днищу шаровой, тем самым углубив и поджав немного палец в поворотном кулаке и снова откручивайте гайку

    Далее, чтобы расцепить шаровую опору с верхним рычагом подвески, воспользуйтесь монтажной лопаткой

    Наконец вытаскиваем многострадальную шаровую из поворотного кулака

    Приближаемся к финалу!=)

    Этап 3 — установка новой верхней шаровой опоры

    Сборку естественно производим в обратной последовательности:
    1) вставляем новую шаровую в поворотный кулак, наживляем на палец новую гайку

    2) соединяем корпус шаровой опоры с верхним рычагом, затягиваем болты и гайку пальца

    Передняя подвеска — проверка технического состояния

    Периодически проверяем состояние передней подвески (см. «Периодическое техническое обслуживание»).

    Работы, связанные с проверкой или ремонтом элементов подвески, удобнее выполнять на смотровой яме или эстакаде с помощником.

    Оцениваем состояние резинометаллических шарниров, защитных чехлов шаровых опор, подушек стабилизатора поперечной устойчивости, наличие деформаций рычагов и их осей. Шаровые опоры с порванными защитными чехлами рекомендуется заменить в сборе (см. «Шаровые опоры — замена»). Порванные, потрескавшиеся или имеющие разбитые отверстия подушки стабилизатора — заменяем (см. «Подушки и штанга стабилизатора поперечной устойчивости — замена»). Проверяем состояние амортизаторов и пружин, а также затяжку резьбовых соединений деталей подвески.

    Проверка резинометаллических шарниров рычагов подвески

    При одностороннем износе или разрыве резинометаллические шарниры необходимо заменить. Износ шарниров является одной из причин, из-за которой невозможна регулировка угла развала колес, когда из-под оси нижнего рычага удалены все шайбы.

    1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

    2. Измеряем радиальное смещение А упорной шайбы шарнира относительно торца наружной втулки и расстояние Б между внутренними торцами упорной шайбы и наружной втулки.

    Размер А не должен превышать 2,5 мм для обоих рычагов, а размер Б — 3-7,5 мм (для нижнего) и 1,5-5 мм (для верхнего рычага). Если размер Б не соответствует указанному выше допуску, то необходимо проверить правильность запрессовки резинометаллического шарнира в рычаг.

    Проверка состояния верхней шаровой опоры

    Для выполнения работы потребуется помощник.

    1. Помощник нажимает педаль тормоза и удерживает ее во время проверки для того, чтобы исключить возможное влияние зазора в подшипниках ступицы.

    2. Резкими движениями покачиваем колесо за верхнюю часть в плоскости, перпендикулярной продольной оси автомобиля.

    Можно проверить состояние шаровой опоры другим способом.

    1. Монтажной лопаткой поочередно вверх — вниз качаем верхний рычаг и проверяем наличие люфта между пальцем и корпусом шаровой опоры.

    2. При обнаружении люфта верхнюю шаровую опору необходимо заменить (см. «Шаровые опоры — замена»).

    Проверка состояния нижней шаровой опоры

    1. Очищаем нижнюю часть шаровой опоры от грязи и ключом на 7 мм отворачиваем пробку.

    2. Если проверка проводится на смотровой яме или эстакаде, то замеряем глубиномером штангенциркуля расстояние от нижнего торца опоры до сферической поверхности шарового пальца.

    3. Если состояние нижней шаровой опоры проверяется на ровной горизонтальной площадке и воспользоваться штангенциркулем невозможно из-за его длины, то, отвернув пробку, вставляем в шаровую опору отрезок проволоки и наносим на ней риску вровень с торцом шаровой опоры.

    4. Штангенциркулем измеряем расстояние от верхнего конца проволоки до риски.

    5. Если это расстояние больше 11,8 мм — шаровую опору заменяем.

    6. Для смазки шарнира вворачиваем в шаровую опору масленку и нагнетателем подаем смазку в полость опоры, следя за тем, чтобы защитный чехол опоры не раздувался.

    7. Проверяем наличие осевого люфта в подшипниках ступицы переднего колеса. Вывесив колесо и взявшись за него в вертикальной плоскости, поочередно резкими движениями верхней части колеса на себя, а нижней — от себя определяем наличие люфта.

    При ощутимом люфте регулируем зазор в подшипниках (см. «Подшипники ступицы переднего колеса — регулировка»).

    Проверка состояния амортизаторов и пружин

    1. Поочередно энергично прикладываем усилие сверху вниз к передним крыльям автомобиля. Кузов должен вернуться в исходное положение, совершив только одно движение вверх. В противном случае оба амортизатора подлежат замене. При наличии подтеканий жидкости, износе или растрескивании резинометаллических шарниров, деформации штока — амортизаторы необходимо заменить, причем оба одновременно.

    2. Осматриваем пружины подвески. Просевшие, деформированные или имеющие трещины пружины необходимо также заменить одновременно с обеих сторон.

    Как смазать шаровые не снимая с автомобиля. Чем смазать шаровую опору? Актуальный список

    Если скрипит шаровая опора ВАЗ , то в большинстве случаев это вызвано отсутствием необходимого количества смазки под пыльником внутри шарнирного соединения. Следствием этого может быть повреждение пыльника опоры или же изначально во время изготовления на производстве, уложено недостаточное количество смазочного материала. Как известно на классических ВАЗах в передней подвеске существует верхняя и нижняя шаровые опоры, но только нижняя подлежит обслуживанию и имеет специальный штуцер-пробка, через который и осуществляется смазка шаровой опоры. Пробка откручивается с помощью ключа на 7.

    Смазка шаровой опоры ВАЗ

    Процедуру смазки шаровой опоры необходимо выполнять на смотровой яме, установив автомобиль таким образом, чтобы переднее колесо (на котором будет проводиться смазка опоры) стояло на краю ямы, таким образом, освобождаем место для шприца, с помощью которого и будет выполняться данная процедура.

    Далее с помощью ключа на 7 откручиваем пробку в нижней части опоры автомобиля ВАЗ и с помощью специального шприца со смазкой типа “ЛИТОЛ” или “Солидол”. Количество смазки в шаровой опоре контролируем через пыльник, если он слегка надулся, значит нужное количество смазки попало во внутрь шарнирного соединения.

    Важно помнить! Не стоит загонять в шаровую опору большое количество смазки, так как это может привести к повреждению пыльника.

    Как смазать шаровую опору ВАЗ (классика). Видео

    Как устроена шаровая опора ВАЗ (классика)

    Шаровая опора – это деталь подвески автомобиля, которая служит для соединения рычага и ступицы. Все автомобилисты прекрасно знают, что необходимо следить за шаровыми опорами и регулярно их смазывать. В случае износа шаровой опоры, ее необходимо немедленно заменить на новую. Некоторые автолюбители считаю, что регулярная смазка опор куда дешевле, чем замена изношенного узла. Именно поэтому они просверливают в центре шарнира отверстие для смазки и ставят туда заглушку. Тому, кто хочет знать, как смазать шаровую опору, объясним. Для смазки нужно использовать специальный шприц с литолом, который вворачивается в отверстие, через которое смазка поступает в шарнир. Для этого также можно использовать обычный медицинский шприц. Для этого необходимо проколоть пыльник шаровой опоры иглой, и ввести внутрь смазку ТАД-17. Ежегодная смазка таким способом, позволит обходиться без замены шаровых больше 100 тыс. км пробега.

    Сказать точно, как стучит шаровая опора, нельзя. Можно только предположить, что стук, который возникает при езде по неровной дороге это стук шаровой опоры. Для того чтобы это проверить, необходимо поднять автомобиль на подъемнике. В первую очередь проверить состояние пыльников, так как при повреждении пыльника туда моментально попадает пыль и грязь, а это моментально сокращает срок службы. После чего нужно проверить люфт шаровой опоры и если люфт есть, то это означает, что пора менять шаровые.

    Для тех, кто не знает, как выглядит шаровая опора, поясним. Что это часть подвески, которая имеет вид закрепленного шара с пальцем. Теперь, когда вы знаете, на что она похожа, будем выбирать хорошую запчасть на ваш автомобиль. При осмотре шаровой опоры надо обратить внимание на кованый палец, резьба на котором должна быть катанная. Палец должен легко крутиться без заеданий. Пыльник должен плотно прилегать к корпусу пальца, а на коробке должен быть сертификационный знак. Теперь вы знаете, как выбрать шаровую опору.

    Шаровая опора является одной из самых важных деталей подвески. Так как именно она удерживает колесо в вертикальном положении и не дает ему выворачиваться. От ее качества и износостойкости, напрямую зависит безопасность вашей езды. Ведь если палец шаровой опоры вылетит из основания, то это может плачевно закончиться не только для автомобиля. Поэтому настоятельно рекомендуем пользоваться советами, как проверить состояние шаровой опоры, чтобы избежать печальных последствий. Выбор качественной детали не только позволит проехать больше, но и избавит от возможных неприятностей. Удачи Вам на дорогах.

    Разнообразные посторонние шумы, так раздражающие водителя при езде, часто имеют одну и ту же причину — недостаточно смазанные шаровые опоры (ШО). Стоит ли относиться к этому как к досадной неизбежности, или опоры лучше всё-таки смазывать? Каждый водитель решает для себя сам, однако существуют проверенные рекомендации, основанные на практическом опыте. Предпочтительнее им следовать, если не хотите тратить лишние деньги из-за проблем с такой важной деталью автомобиля, как шаровые опоры.

    Смазывать или нет?

    Нужно ли смазывать шаровые опоры перед установкой и в процессе эксплуатации? Чтобы дать правильный ответ, стоит понять принцип устройства любой из таких опор. Она может быть устроена по-разному, но в ней обязательно присутствие шарового шарнира, а также пальца. Для упора шарнира служит основание, сверху опору прикрывает пыльник.

    При работе происходит постоянное смещение шарнира, что способствует быстрому его износу. Кроме того, в пустом пространстве между основой и пыльником часто скапливается грязь, которая мешает работе детали. Тревожный признак в данном случае — появление стуков и скрипов. Чтобы этого не произошло, пространство под пыльником необходимо полностью забивать автосмазкой. Очень важно знать, чем лучше смазать шаровые опоры для наиболее долговечного их функционирования.

    Чем смазывать шаровые

    Чем смазать шаровую опору перед установкой? Наиболее распространены следующие варианты:

    • на литиевой основе;
    • на кальциевой основе.

    Из литиевых автосмазок популярны Литол-24 и ЦИАТИМ-201. В них нефть и литиевое мыло присутствуют в разных пропорциях, различаются они также составом дополнительных добавок.

    Присутствующие в Литоле-24 стабилизирующие вещества обеспечивают хорошую сохранность шарнира и небольшой расход смазки в процессе его работы. Однако эта автосмазка плохо переносит низкие температуры. ЦИАТИМ-201 стабилизирует ШО в меньшей степени, зато лучше предохраняет их от мороза, да и стоит дешевле.

    Читайте также: Замена передних амортизаторов своими руками

    Дорогостоящие литиево-кальциевые и кальциевые смазки (различные виды Shell Gadus, Grease Calcium и др.) рекомендуются при повышенных нагрузках на детали, а также при их работе в экстремальных температурных условиях.

    Так какой же смазкой смазывать шаровые опоры? Это зависит от следующих факторов:

    • степени интенсивности нагрузки;
    • температуры;
    • цены.

    Исходя из этих факторов, для рядового водителя, эксплуатирующего свой легковой автомобиль на асфальтовых дорогах в условиях средней полосы, лучше всего подойдут литиевые автосмазки как приемлемый компромисс цены и качества. В то время как в экстремальных условиях больше подходят кальциевые и пластичные литиево-кальцевые смазки.

    Когда смазывать шаровые

    ШО требуется смазывать перед установкой в заводских условиях. Однако в ряде случаев, особенно если речь идёт о машинах «отечественной сборки», это требование может не выполняться. Кроме того, смещения шарнира в процессе эксплуатации автомобиля приводит к расходу смазочного материала. Уменьшается количество смазки и при простоях — она высыхает. Вот почему добавлять смазку рекомендуют не только при установке, но и периодически, по прошествии некоторого периода эксплуатации. Но как определить, когда деталь необходимо вновь смазать?

    Все неисправности ШО уже на ранних стадиях легко определяются на слух, хотя в дальнейшем может понадобиться современная диагностика. Первым тревожным сигналом для водителя становятся стуки и скрипы во время езды. Если они слышатся именно в тех местах, где расположена ШО, то именно этот узел необходимо проверить прежде всего. Если отсутствует заметный люфт, своевременное обновление автосмазки будет достаточной мерой.

    Опыт показывает, что если «стучать» начала одна шаровая, лучше смазать их все, поскольку ресурс у них одинаков.

    Как смазывать шаровые

    Как смазать шаровые опоры самостоятельно? На большинстве современных моделей автомобилей смазка ШО производится при помощи специального шприца. Цена этого инструмента невелика и быстро окупается, если учесть стоимость деталей, которые предохраняет его использование. В этом случае процедура смазки является предельно простой и не требует не только специальных навыков, но даже элементарного владения дрелью. Однако этот процесс далеко не во всех случаях является настолько лёгким.

    Читайте также: Замена шкворней на ГАЗ 3110 своими руками

    На целом ряде автомобилей внутренняя часть ШО при помощи одного лишь шприца недоступна. А это значит, что придётся нарезать на детали отсутствующие резьбовые фрагменты. Тут не обойтись без дрели и соответствующей насадки для резьбы по металлу. Другим необходимым при этом инструментом являются обычные слесарные тиски, чтобы зафиксировать снятую деталь. Однако и здесь нет ничего такого, что автовладелец не смог бы сделать самостоятельно, в домашних условиях.

    Даже если можно смазывать шаровые опоры непосредственно на корпусе авто, делать так обычно не рекомендуется из-за того, что это работа грязная и можно испачкать корпус. На каждой конкретной модели автомобиля снятие шаровых опор имеет свои особенности, но общий принцип везде одинаков. Снять ШО вполне возможно без соответствующих приспособлений, уперев лом, пока помощник выбивает её кувалдой. Однако лучше воспользоваться специальным съёмником, так как это гораздо удобнее и не грозит физическими травмами из-за неосторожности.

    Дальнейшее зависит от конструкции опоры. Если шарнир оснащён соском, в который можно добавить смазку, то при наличии шприца проблем не возникает. Необходима лишь выполнить следующие действия:

    • зажать деталь с помощью тисков;
    • отвинтить сосок при помощи ключа или пассатижей;
    • в открывшееся отверстие ввести смазку шприцем;
    • закрыть сосок, затянув защитную пробку.

    Видео инструкция (случай, когда есть технологическое отверстие)

    На тех автомобилях, где добавление смазки не предусмотрено, приходится использовать сверло и прибор для нарезки резьбы. При этом необходимо:

    • зажать деталь в тисках;
    • с помощью тонкого сверла просверлить в ней отверстие;
    • нарезать в нём резьбу;
    • залить шприцем в отверстие смазку;
    • закрыть отверстие подходящим для резьбы болтом.

    Иногда, если под рукой нет подходящих инструментов, всё же необходимо найти способ, как смазать шаровую опору, не снимая её. Последовательность действий при этом одна и та же:

    • пыльник поддевается острым предметом;
    • край образовавшейся щели отодвигается с помощью подручных средств;
    • в щель при помощи шприца заливается смазка.

    Всем привет, у меня на классике ВАЗ-2106 начала скрипеть шаровая опора, подумываю над тем, чтобы смазать ее, подскажите, чем чреват скрип и как лучше смазать? (Валентин)

    Добрый день, Валентин. Как правило, возникновение скрипа связано с недостатком нужного количества смазки, в частности – под пыльником, непосредственно в самом шаровом соединении. Недостаток смазки, в свою очередь, может стать причиной повреждения пыльника. В отечественных классических автомобилях установлено две шаровые – верхняя и нижняя – но только последняя подлежит обслуживанию и оснащена специальным штуцером, посредством которого заливается смазочный материал.

    Срок службы этого узла зависит от многих факторов, он варьируется от 15 до 130 тысяч км пробега. Значительно уменьшить ресурс может даже маленькая трещина, образовавшаяся на пыльнике. В результате через трещину будет попадать грязь и влага в шарнир, поэтому всегда следует диагностировать узел на предмет наличия механических повреждений.

    Признаки поломки шаровой:

    • стук при езде на дороге с ямами и по бездорожью;
    • при повороте руля может проявляться скрип;
    • авто может ехать неустойчиво по прямой траектории в результате виляния колес;
    • резина на автомобиле изнашивается неравномерно.

    Как смазать опору своими руками?

    Этот процесс оптимальней всего осуществлять на эстакаде или яме, установив транспортное средство так, чтобы переднее колесо было установлено на краю ямы. Сделав это, вы сможете освободить место для шприца, которым вы и будете заливать смазку.

    Для того, чтобы качественно смазать необходимую конструкцию, следует поставить переднюю часть транспортного средства на домкрат, а под балку нужно будет установить упор. Далее, под нижний рычаг надо установить подставки, после чего домкрат опускается. Сделав это, вы сможете разгрузить переднюю подвеску своего автомобиля.

    После этого, используя гаечный ключ на 7, следует выкрутить пробку, расположенную снизу опоры. Возьмите обычный аптечный шприц с патрубком или специальный шприц, в который залейте смазочное вещество «Солидол» или «Литол». Переливать не следует, поэтому количество вещества следует контролировать через сам пыльник – когда вы увидите, что этот элемент начал надуваться, это значит, что смазки больше не нужно. Обратите внимание: повышенное количество смазывающего материала также может привести к повреждению компонента.

    Видео «Смазка опоры в домашних условиях»

    Подробности этого процесса приведены на видео (автор -ВАЗ 2101-2107 , ремонт и обслуживание).

    Болт М10х25 шестерни ГРМ ВАЗ-2106 / шаровой опоры ВАЗ-2108

    К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

    Внутренний код3023
    Длина, мм25
    Диаметр резьбы, мм10
    Артикул00001-0059707-30
    ПрименяемостьВАЗ 2108
    Курьерская доставкаот 300 ₽ *от 1 дня * Купить с доставкой

    Ваш отзыв будет опубликован после проверки модератором

    Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

    К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

    От выбранного города зависят цены, наличие товара и способы доставки

    Количество для заказа позиции
    должно быть кратно

    Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

    Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

    Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

    0 0 голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
