Тюнинг панели приборов ваз 2107

Ваз 2107 отличается достаточно скромным и простым, по нынешним меркам, оформлением салона. Поэтому автовладельцы своими руками делают тюнинг, делая внешний вид ярким и индивидуальным. Тюнинг панели приборов — это наверное первоочередной способ улучшить неброский и простой ее внешний вид.

Почему приборной панели ВАЗ 2107 при тюнинге уделяют особое внимание? Именно потому что на приборную панель обращают внимание пассажиры и в том числе сам водитель, во время поездки. Поэтому тюнинг салона следует начинать с доработки панели приборов.

Способы тюнинга
Как снять приборную панель
Тюнинг своими руками
Тюнинг приборной панели ВАЗ 2107: Видео

Способы тюнинга

Какой способ тюнинга приборной панели выбрать, будет зависит от умений и материальных возможностей автовладельца.

Можно купить готовые детали, для тюнинга, и установить их заместо родных. Это не самый дешевый и оригинальный способ, зато простой, тут же сразу преобразится внешний вид панели и всего салона. С установкой проблем не возникнет, разъемы выполнены так, что ошибиться при подключении приборов невозможно.
Приобрести дополнительные приборы (эконометр, бортовой компьютер, термометр и многое другое) и гармонично вписать их в классический дизайн панели приборов автомобиля.
Самостоятельно сделать тюнинг, заменив стрелки и шкалу, установив подсветку на приборах. Стрелки и приборную шкалу купить или можно изготовить самостоятельно.

Начать следует со снятия панели, независимо от того будете ли вы делать тюнинг приборной панели самостоятельно или установите готовые приборы.

Как снять приборную панель

Перед снятием приборной панели необходимо отключить клемму массы от аккумулятора.

Снятие панели производятся в следующей последовательности:

1. снять пластиковые ручки с рычагов управления вентиляцией и отоплением салона;

1. вытащить тросик сброса суточного пробега;

1. открутить саморез крепящий панель приборов и выдвинуть панель, для доступа к нему, нужно снять декоративную накладку;

1. открутить тросик спидометра и отсоединить его;

отсоединить шланг от эконометра;
отсоединить колодки проводов от приборов;
вытащить приборную панель.

Тюнинг своими руками

Сделать тюнинг панели своими руками, потратив при этом минимальное количества денежных средств. Первый вариант это замена стрелок и наклеек на приборах. Наборы наклеек и стрелок продаются свободно, можно использовать их, а можно разработать индивидуальные дизайнерские наклейки – это конечно будет дороже, но за то у вас будет уникальный тюнинг приборной панели вашего авто.

При выполнении данной работы необходимо помнить два важных момента:

Надо помнить что стрелки и штифты, на которые они ставятся – детали довольно хрупкие, поэтому снимать и ставить их нужно с особой осторожностью.
Перед тем как приступить к наклейке новых циферблатов, нужно:
- Отметить границы стрелки на шкале в нулевом положении, чтобы не допустить погрешность в показаниях;
- Обезжирить тщательно поверхность панели приборов, чтобы при эксплуатации они не отклеились;

Помимо всего этого, неповторимый стиль панели приборов можно создать установив светодиодную подсветку. Данная работа не очень сложная, выполнить ее своими руками не составит особых усилий.

Существует два способа установки светодиодной подсветки:

На штатные места лампочек освещения;
Подсветка, снизу или сверху, по периметру всей панели приборов.

Способ номер 1 более предпочтителен, так как он обеспечит отличное освещение приборов. Светодиоды должны быть рассчитаны на напряжение, которое питает бортовую сеть автомобиля — это 12В.

В первом случае — диоды устанавливаются на место стандартных лампочек, обязательно соблюдайте полярность, плюс с плюсом, минус с минусом. Во втором случае — светодиоды размещаются по периметру или снизу или сверху панели приборов. Для крепления можно использовать обычный супер клей.

Так же, некоторые автолюбители устанавливают новые приборы на приборную панель, которые кроме внешнего вида имеют и практическое применение. К этим приборам относятся:

Бортовой компьютер;
Эконометр;
Электронные часы;
Датчик температуры в на улице/в салоне и многое другое.

Данные приборы подбирают таким образом, чтобы они гармонично вписались в общий, по цвету и стилю, тюнинг панели приборов.

«Тюнинг» приборной панели ВАЗ 2107. Часть 3. Сборка.

Доброго времени суток) Вот и приборка моя собрана, не все сложилось как я планировал, но результатом я все же доволен.

Если кто-то вдруг забыл как выглядит сток приборка

Если вы заглядывали в бж моей машины, то уже видели как и из чего были сделаны шкалы , плавный розжиг/затухание .
Оставалось сделать пересвет и установить шкалы со стрелками на мою панель, кстати о стрелках, их пришлось оставить заводскими просто покрасил их лаком в красный т.к. стрелки от приборки ВАЗ 2114 мне показались короткими.

Ну начнем со снятия рамки в которую заточена наша приборка

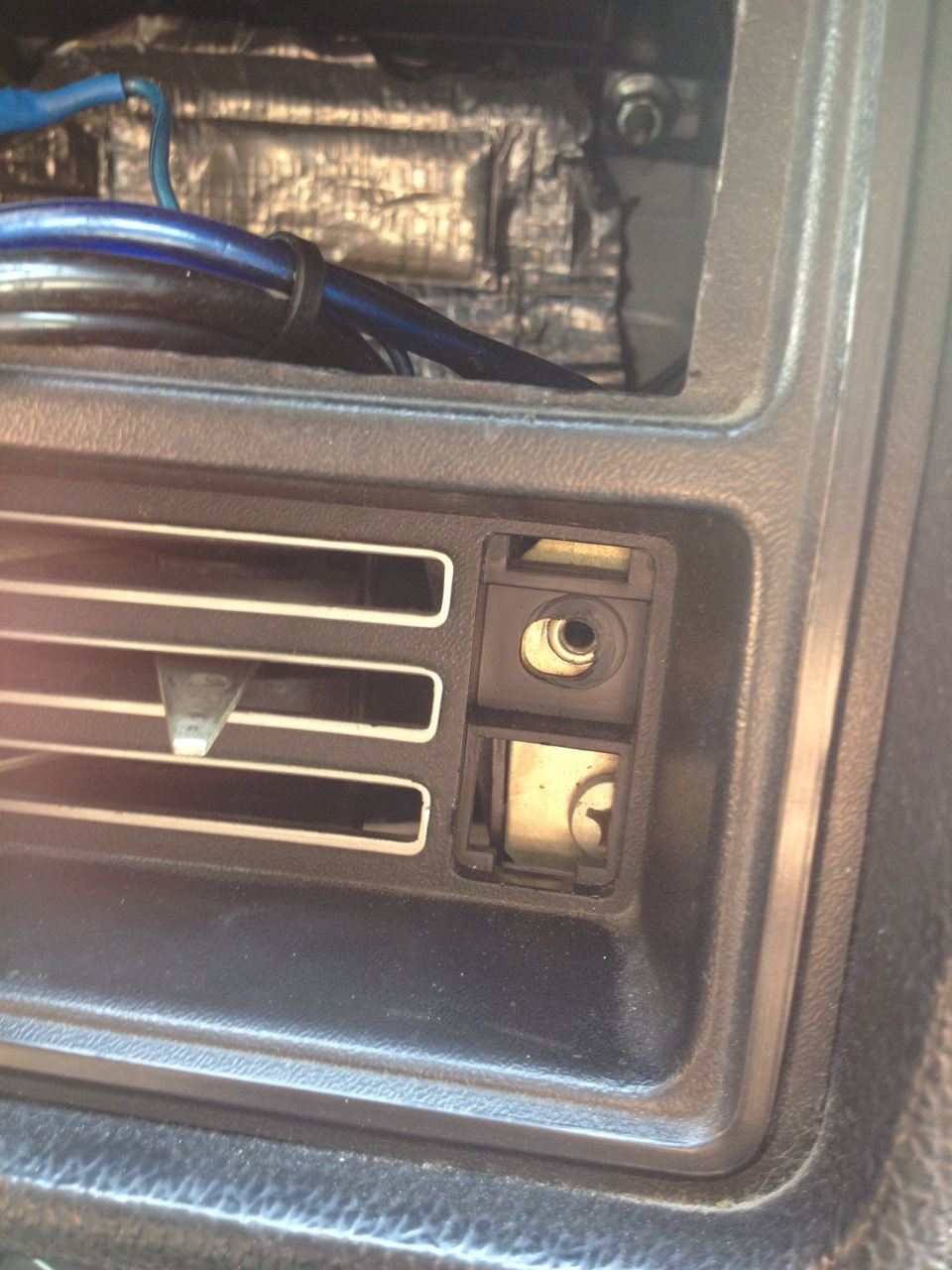

Вытаскиеваем все потраха мафона, снимаем пластиковые рычажки печки и откручиваем 3 болтика

Конечно не забываем отсоединить все фишки, тросик спидометра и трубку на эконометра
Если все получилось, просто тянем всю панель в сторону пассажира и чуть на себя
И вот перед нами предстает такая картина))

Так кстати я проездил денек, как же без музыки-то )

Плавно перемещаемся в удобное место где никто не будет нам мешать, потому что лично я очень нервный когда занимаюсь кропотливой работой и кто-то вечно отвлекает, просто не переношу.

Для пересвета понадобилась лента LED, паяльник, провода ну и руки более менее прямые)

Видел разные варианты расположения ленты, и для себя выбрал нарезать по 3 светодиода и спаивать их проводами чтобы все это расположить под шкалами, кстати внутренности я обклеивал зеркальным скотчем для большего рассеивания света.
Примеряем

Вроде все хорошо, сделал подсветку для второй половины панели, прикрутил шкалы к приборам и уже было готов ставить те заветные стрелки от 2114 как увидел что я обломал шток для стрелочки на тахометре…
Кстати очень важно, видел у многих что стрелки они снимали с помощью вилки, я попробовал и вот что вышло.
Тут прям закон подлости сыграл свою роль, когда разбирал донорскую панель стрелки вытягивал плоскогубцами, а тут думаю надо аккуратно сделать, вилкой, и тут на тебе — сломал.
Пришлось ехать покупать новый тахометр, я нашел за 450р и был рад потому что в большинстве магазинов их либо не было, либо ценник на них в районе 600р.

Ну тут-то я уже прибег к проверенному способу с плоскогубцами, (!) Стрелку тахометра если будете снимать как я, то тяните ее на себя и против часовой стрелки, так легче вылезет.
Шкалы установлены, свет готов

И тут вроде бы все, но вот эти засветы по бокам .
Берем коврик для компьютерной мышки

не жалея режем его на полосочки и приклеиваем к панели та что со стеклом

Вот так должно получиться в оконцовке

Собираем и ставим все в обратном порядке, любуемся красотой которая сделана своими руками)

Видео добавлю в отдельную запись как только получится загрузить его на ютуб, там почему то все время пишет «в очереди».
Спасибо за внимание, если есть вопросы задавайте, постараюсь на все ответить, ах да, файл со шкалами готовый к резке если кому-то нужен в лс кидайте ссылки на Вконтакте, поделюсь)
P.S. Если я не ошибся в подсчетах, то на такую приборку потратил в общей сложности

1500р, это со всеми донорскими запчастями, радиоэлементами и прочим.

Как затюнинговать щиток приборов на ВАЗ 2107

Почти каждый водитель ВАЗа когда либо думает о замене щитка приборов, из за того что он однообразный и тусклый. И большинство людей совершенствуют щиток с помощью всяких наклеек, и других аксессуаров, их можно найти в любых автомобильных магазинах. Но я предлагаю такой вариант, берем отвертку и паяльник и идем тюнинговать щиток приборов.

Снимаем щиток приборов с ВАЗ 2107

Для начала нужно отверткой аккуратно снять ползунки, которые управляют печкой. После этого справа возле кнопки аварийных огней откручиваем гайку с шайбой. Справа от ползунков которые ранее были сняты, можно найти круглую заглушку, ее и нужно снять затем открутить за ней саморез. После всех этих действий можно вынимать щиток приборов, затем открутить поджимающую гайку, после этого освободить трос спидометра.

Аккуратно отсоединяем все провода, и щиток уже откреплен от панели. После этого, нужно снимать стрелки, они достаточно хрупкие, и по этому нужно нежно держать нежно что бы не погнуть стрелки, ни седла где они сидят. Достаточно часто приходится доставать силой, вытягивать стрелку в сторону параллельного штифта.

Теперь тюнингуем щиток приборов

Совет: перед началом работ нужно совместить стрелку спидометра и ограничителя, и сбоку сделать пометку, для узнавания положения после съема.

Для начла давайте снимем старые циферблаты ВАЗа, и ставим новые. После этого устанавливаем стрелки спидометра, но нужно помнить что штифты гнутся. Но нужно помнить что мы нарисовали, где должно устанавливаться стрелки спидометра. После всего этого аккуратненько клеим наклейку какую выбрали, и перед клейкой обязательно нужно обезжирить поверхность. И не забудьте правильно клеить пленку, что бы была без перекосов, и воздушных шаров.

Для установки светодиодной подвески использую два метода установки подсветки. Первый — это за шкалой, второй – подсветка всего щитка. Каждый водитель выбирает свой способ, но нужно знать что в первом случае подсветка будет более яркой нежели во втором, но придется потратить больше сил на пайку светодиодов.

Питание этих светодиодов должно быть рассчитано на рабочее напряжение в 12 Вольт. Для первого варианта необходимо снять все стандартные лампочки, и вместо них ставить светодиоды. Затем проверяем их, для этого подаем питание.

На второй вариант, можно поставить четыре светодиода, в разных местах панели(где нужно больше подсветить), либо шесть, ставят три сверху, три снизу. Но в данный случай нужно будет допаивать дополнительные провода, для подключения светодиодов. Если светодиоды не совпадают с местами под них, можно воспользоваться клеем.

Для таких целей используется хороший клей для надежности, и нужно никогда не забывать что перед тем как клеить, обязательно нужно обезжирить поверхность.

Часто используют такую хитрость, как оклеивание стенок фольгой для лучшего отражения светодиодов. Последующая сборка панели производится тем же способам как и разборка только в обратном порядке.

Как сделать тюнинг панели приборов ВАЗ-2107 своими руками

Стоит отметить, что тюнинг панели приборов ВАЗ-2107 произвести достаточно несложно, поскольку данный элемент изначально выглядит очень по-спартански, и потому любая попытка облагородить его просто обречена на успех.

Практически все описанные ниже задумки можно реализовать в домашних условиях, если приложить достаточно старания и потратить толику времени.

Самый простой вариант

Владельцам «семерки» инжектор, у которых найдется определенная сумма денег, и при этом не хватает свободного времени стоит обратить внимание на готовые комплекты, содержащие все необходимое для тюнинга. С каждым набором поставляется инструкция, руководствуясь которой улучшить функционал и внешний вид приборной доски не составит труда.

Но тем, кто не ищет простых путей и мечтает о полностью уникальном дизайне, описанный выше метод однозначно не подойдет.

Тюнинг своими силами

В этом случае удается сэкономить немало денег. Времени придется также потратить много. Но зато панель будет выглядеть совершенно неповторимо.

Прежде всего, нужно определиться с дизайном. Имеет смысл ознакомиться с фотографиями, коих на просторах Интернета довольно много.

Самый простой способ следующий:

заменить заводские стрелки на приборах;
установить новые наклейки со шкалами;
переделать подсветку.

Все эти требуют только аккуратности и базовых знаний электротехники. Можно при этом заказать комплект стрелок и фонов для приборов в любом ателье, специализирующемся на доводке автомобилей. Тамошние профессионалы в состоянии изготовить их по вашему дизайну или разработать его самостоятельно. Обойдется это, конечно, в копеечку.

Снятие панели приборов

Это первый этап любого тюнинга, который придется выполнит во всех случаях. Прежде чем приступить к работе, ознакомьтесь с инструкцией.

Порядок действий следующий:

отключить минусовую клемму с АКБ;
убрать все имеющиеся на панели рукояти отопителя (действуйте осторожно – они легко ломаются);
отвинтить гайку, удерживающую на месте рычажок, сбрасывающий показания;
протолкнуть его внутрь;
снять заглушки с шурупов фиксирующих демонтируемый элемент;
выкрутить их отверткой;
панель вытащить из слона.

Подсветка

Сейчас обычно используют светодиоды. Прелесть их в том, что установка производится очень просто и быстро. К тому же существует немало доступных цветов. Выбор одного из них наиболее сочетающегося с внутренним оформлением или покраской кузова позволит превратить вашу «семерку» в настоящий шедевр.

Как правило, на одну панель достаточно установить всего десяток диодов, чтобы радикально осовременить ее внешний вид. Соединяют их между собой шлейфом из проводков. Дополнительно их матируют мелкой шкуркой – без этой операции гореть они будут излишне ярко.

Оптимальный вариант расположения:

по четыре штуки в углах габаритных приборов;
один диод на два небольших датчика;
остальные – на ваш выбор.

После завершения работы подключите панель к питанию и убедитесь, что все функционирует как надо.

Вместе с подсветкой имеет смысл установить и новые стрелки. Поработать здесь придется немало. Указатели покупают готовые или вырезают их из плексигласа. Не делайте этого, если не уверены в способности разобрать и собрать обратно механизмы.

Тюнинг шкал

В базовом варианте фон всех шкал черный. Отметки на них выглядят слишком блекло. Данный стиль был актуальным примерно 2 десятилетия назад. В наше время такое оформление смотрится бедновато.

Шикарного спортивного вида достигают установкой белых шкал с контрастно-черными обозначениями. Изготовить их можно на цветном принтере на самоклеящейся пленке.

Занимаясь усовершенствованием на этом этапе, не забывайте соблюдать максимальную осторожность – механизмы крайне хрупки.

Расширение функционала

ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:

датчики освещенности и температуры;
индикатор расхода горючего на километр;
ЭБУ;
телевизор и пр.

Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).

Тюнинг приборной панели своими руками

Несмотря на кажущуюся простоту внутренней отделки салона ВАЗ 2107, этот автомобиль имеет все шансы преобразиться в лучшую сторону и встать на одну линейку с дорогими иномарками. Простой и неброский дизайн оставляет обширное поле для усовершенствований, большинство из которых можно легко выполнить своими руками.

В первую очередь поле для фантазии предоставляет приборная панель, ведь именно на нее обращено основное внимание и водителя, и пассажиров. Вполне закономерно, что полностью уникальный тюнинг ВАЗ 2107 можно сделать только в условиях профессиональных мастерских с привлечением значительных материальных средств. Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который легко сделать своими руками, в домашних условиях.

Самый простой вариант доработки панели приборов – покупка готовых тюнинговых деталей в сборе и установку их вместо стандартных, классических. Здесь, как правило, проблем не возникает, так как разборка и сборка приборной панели выполняется при помощи одной отвертки, а все электрические разъемы имеют индивидуальную конфигурацию, что значительно снижает шанс неправильного подключения.

Другое дело – сделать полностью уникальный тюнинг своими руками, затратив при этом минимум денежных средств. Первый вариант замена наклеек и стрелок на приборах. Специальные наборы наклеек для ВАЗ 2107 имеются в свободной продаже, можно использовать их. Но настоящие ценители разрабатывают индивидуальные дизайнерские наклейки – это увеличивает их стоимость, но гарантирует полностью уникальный тюнинг панели приборов вашего ВАЗ 2107.

При выполнении этой работы следует помнить два важных момента:

Стрелки и штифты для их установки – детали довольно хрупкие, поэтому снимать и править их необходимо с особой осторожностью. Малейшая неосторожность может привести к повреждениям, устранить которые своими руками будет невозможно.
Прежде чем приступать к поклейке новых циферблатов, необходимо:
- Отметить границы существующей шкалы и установить стрелку в нулевое положение, чтобы исключить погрешность после наклейки новой;
- Тщательно обезжирить поверхность панели приборов для предотвращения отклеивания;

Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки. Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда.

Есть два способа установки светодиодной подсветки:

За шкалой на штатные места лампочек освещения;
Подсветка всей панели приборов по периметру, или сверху и снизу.

Первый способ более предпочтителен, так как он обеспечивает эффективное освещение приборов, но при этом требует больших трудозатрат на распайку схемы подключения светодиодов своими руками. Устанавливаемые светодиоды должны быть рассчитаны на напряжение, соответствующее бортовой сети автомобиля – для ВАЗ 2107 это 12В.

В первом случае их устанавливают вместо стандартных лампочек, с обязательным соблюдением полярности. Во втором светодиоды размещают по периметру или сверху и снизу панели приборов, при этом для их подключения необходимо удлинить стандартные провода. Для крепления в местах, для этого не предназначенных, можно использовать обычный быстро застывающий клей.

Кроме освещения приборной панели, заменяют также лампочки в переключателях и кнопках управления ВАЗ 2107. В целом тюнинг, выполняемый своими руками, по своему объему и качеству ограничивается лишь фантазией автовладельца и суммой денег, которые он готов потратить.

Кроме описанных выше мероприятий, большинство автолюбителей вкладывают в понятие тюнинг дополнительный смысл – устанавливают на приборную панель новые приборы, которые кроме эстетического имеют и практическое применение. К таким приборам относятся:

Эконометр;
Бортовой компьютер;
Электронные часы;
Датчик температуры в салоне/на улице и многое другое.

Указанные выше приборы подбирают таким образом, чтобы они органично вписывались в общий тюнинг панели приборов.

Как усовершенствовать приборную панель и консоль ВАЗ-2107

Введение

Отечественный ВАЗ-2107 во многом уступает своим зарубежным аналогам, многие автолюбители сетуют на слишком простую внутреннюю отделку, которая не имеет оригинальных особенностей. Однако, грамотный тюнинг торпеды ВАЗ-2107 позволяет преобразить транспортное средство до неузнаваемости, повысив уровень прежних деталей до типовых элементов дорогих иномарок. Благодаря своей простоте и классическому дизайну приборная панель может быть модифицирована владельцем сколько угодно и как угодно. Рассмотрим основные моменты усовершенствований торпеды и бороды отечественного ВАЗ-2107.

Тюнинг панели приборов

Проще всего сделать своими руками тюнинг торпеды ВАЗ-2107 воспользовавшись готовым комплектом разнообразных тюнинг-аксессуаров, которые продаются практически в любом современном магазине автозапчастей. Благодаря заранее раскроенным материалам автомобилист может всего за пару часов заменить штатные детали, предварительно проведя их демонтаж. Если есть желание установить новый готовый комплект на свой автомобиль, хозяину транспортного средства понадобится только отвёртка и знания, касающиеся конфигурации электрических разъёмов. Пошаговая инструкция всегда сопровождает подобные комплекты с деталями, что значительно упрощает процесс сборки.

Однако, сделать индивидуальный дизайн и подобрать соответствующий стиль приборной панели отечественного авто не просто, правда, в этом случае тюнинг торпеда ВАЗ-2107 потребует незначительного количества денежных средств. Если автомобилист решит самостоятельно произвести модернизацию торпеды, целесообразнее начать с замены заводских наклеек и стрелочек. В автомагазинах можно купить готовые комплекты разных наклеек, так как на создание уникальных дизайнерских образцов потребуется больше времени и средств, хотя вариант самостоятельного изготовления элементов в результате получается эффектнее заводского.

Тюнинг торпеды ВАЗ-2107 своими руками подразумевает аккуратную замену наклеек и стрелок, расположенных на панели приборов. Стоит отметить, что во время модернизации этих элементов не следует торопиться, используемые детали очень хрупкие, из-за чего могут при неосторожном движении легко сломаться.

Для того чтобы усовершенствованная панель имела эстетичный вид, необходимо перед заменой заводских стрелок и наклеек грамотно разметить границы всех имеющихся шкал. Затем устанавливаемую в приборную панель стрелку расположить в «нулевом» положении, после этого обезжирить поверхность, чтобы удалось правильно и аккуратно наклеить новые детали.

Модернизация торпеды ВАЗ-2107 может подразумевать установку дополнительной светодиодной подсветки. Обновлённая панель будет иметь яркий индивидуальный стиль. Установка нового светодиодного освещения производится одним из способов:

замена заводских лампочек;
замена подсветки по периметру всей панели.

Приобретать для последующей установки в приборную панель ВАЗ-2107 следует только такие светодиоды, которые соответствуют напряжению бортовой сети (12 Вольт). Дальнейшие действия заключаются в демонтаже штатной приборной панели и установке новых светодиодов, которые будут расположены на месте стандартного освещения. Проводя подобные манипуляции, не следует забывать о полярности. При желании осветить весь периметр приборной панели придётся удлинить имеющуюся проводку. Крепление нового осветительного оборудования следует осуществлять посредством специального клея.

Тюнинг консоли

Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.

Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.

Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.

Тюнинг бороды ВАЗ-2107 можно осуществить с помощью комплексной модернизации, которая «в корне» изменит интерьер авто. Замену заводской «отделки» на дверях и других элементах салона можно произвести посредством карбона и кожвинила. Новую консоль необходимо будет расположить на месте заводского приспособления, которое должно быть предварительно демонтировано. Сняв стандартную бороду, автомобилист сможет быстро произвести замеры для дальнейшего создания чертежей.

Заключение

Конечно, на преобразование и усовершенствование приборной панели отечественного авто придётся потратить немало свободного времени, однако, грамотный подход и желание сделать свою машину лучше позволят произвести эффектный тюнинг, который может стать предметом гордости владельца.

Тюнинг панели приборов ВАЗ 2107 – стильная классика!

Несмотря на то, что модель ВАЗ 2107 обладает простой внутренней отделкой, при грамотном подходе к модернизации отдельных деталей панели приборов она может выглядеть не хуже аналогов на дорогих иномарках. Простота классического дизайна оставляет большой простор для фантазии, а множество из усовершенствований панели можно сделать и самостоятельно.

1 Тюнинг панели приборов на ВАЗ 2107 – просто и красиво

Самым простым и доступным из возможных вариантов модернизации приборной панели на ВАЗ 2107 является покупка готового комплекта тюнинг-аксессуаров, которыми можно заменить штатные детали. При использовании такого подхода тюнинг приборки выполнить легко и просто, достаточно вооружиться отверткой и знать конфигурацию электрических разъемов, а далее – следовать инструкциям по установке, которые можно найти в комплекте с приобретенными деталями.

Намного сложнее создать действительно уникальный стиль и дизайн приборной панели на ВАЗ 2107, вкладывая при этом минимальные финансовые средства. Но такой вариант предпочтительней, так как индивидуальный стиль в данном случае гарантирован. Начать такой тюнинг стоит с замены наклеек и стрелочек на приборной панели. Тут можно как использовать готовые комплекты наклеек из магазина, так и создать уникальные дизайнерские образцы на свой вкус. Второй вариант дороже, но гораздо эффектнее.

2 Установка дополнительной светодиодной подсветки

Новая подсветка приборов позволит создать яркий и индивидуальный стиль панели, а если работа по переделке стрелок и приданию панели нового дизайна была проведена, то подсветка не только дополнит новый стиль, но и существенно его улучшит. Установить новую светодиодную подсветку можно двумя способами – либо вместо штатных лампочек освещения, либо заменить подсветку всей панели приборов по всему периметру. В этом случае она будет смотреться намного эффектнее с эстетической точки зрения.

В первую очередь новые светодиоды должны соответствовать напряжению бортовой сети модели ВАЗ 2107, которая составляет 12 Вольт. Затем необходимо разобрать панель приборов и установить новые светодиоды взамен стандартных лампочек, при этом в обязательном порядке соблюдая полярность. Если вы хотите установить освещение по периметру панели сверху или снизу, необходимо удлинить существующую проводку. Для поклейки нового освещения можно использовать специальный «суперклей».

3 Что еще можно изменить при тюнинге приборной панели?

Кроме стандартных процедур по замене стрелок в приборной панели на более стильные и замены освещения на более яркое, некоторые владельцы ВАЗ 2107 предпочитают менять и дизайн основной приборной панели путем установки дополнительных элементов и оборудования, которое способно повысить практичность панели приборов.

К такому дополнительному оборудованию можно отнести специальный эконометр, показывающий расход топлива в момент времени, современный бортовой компьютер с монитором, дополнительное считывающее устройство, датчики света, температуры в салоне и за бортом и т.д. В данном случае самое главное – как можно органичнее вписать дополнительные приборы в классический дизайн панели ВАЗ 2107.

Как самостоятельно тюнинговать панель приборов ВАЗ 2107

Автомобиль ВАЗ 2107 отличается простотой оформления салона, поэтому очень часто владельцы прибегают к переделке и модернизации. Одним из наиболее популярных устройств, проходящих модернизацию, является приборная панель. Самый простой способ ее совершенствования — это установка электронной панели. Только подходит она для автомобилей инжекторного типа. На ВАЗ 2107 карбюраторного типа изменить панель приборов можно посредством проведения тюнинга своими руками.

Как установить готовую тюнингованную приборку на семерку

Автовладельцы, которые не желают самостоятельно переделывать приборную панель на ВАЗ 2107, выбирают способ модернизации посредством приобретения готовых наборов. В комплектации такого набора имеется все самое необходимое, чтобы провести тюнинг панели приборов на ВАЗ 2107. Причем подходят такие наборы не только для приборок карбюраторных семерок, но и инжекторных.

Справится с установкой тюнингованной приборки на ВАЗ 2107 сможет даже новичок. В комплектацию набора входит инструкция, по которой можно провести работы без обращения к специалистам. Чтобы произвести работы по модернизации приборки на семерке, понадобится минимальный набор инструментов, в частности отвертка.

Принцип тюнинга приборки заключается в выполнении следующих манипуляций:

Демонтаж с отключением разъемов. При отсоединении разъемов рекомендуется делать соответствующие отметки, чтобы при подключении не ошибиться.
Произвести установку новых стрелок и шкал из приобретенного набора.
Установить приборку на место.

Этот вариант простой, но не всегда он пользуется популярностью. Связано это с тем, что устанавливается только наклейка, то есть меняется дизайн, и при этом подсветка остается прежней. Этот простой способ модернизации можно дополнить путем установки светодиодной подсветки. Как это сделать, подробно рассмотрим в материале.

Самостоятельное изготовление стрелок и наклеек приборов

Покупка готовых стрелок и наклеек для приборной панели на ВАЗ 2107 — это самый простой способ тюнинга. Более трудный вариант — это разработка собственного индивидуального дизайна наклеек. В результате получится действительно уникальная приборка на семерке. Самостоятельно изготовление наклеек — это более трудоемкий способ, и если принято решение им воспользоваться, то для реализации понадобится сделать шаблоны. По этим шаблонам вырезать и обрисовать наклейки. Как показывает практика, намного проще купить готовые наклейки, и при необходимости уже их модернизировать.

Если возникают трудности с самостоятельным изготовлением шкал, то в интернете имеется множество вариантов готовых шаблонов. Их можно не только загрузить на компьютер, но и при необходимости доработать в графических редакторах. После того, как шкалы будут готовы к печати, останется их распечатать в профессиональном фотоцентре. Распечатанные наклейки на приборную панель устанавливаются своими руками.

Разработку оригинального дизайна приборной панели можно доверить дизайнеру, что позволит получить в итоге действительно уникальное оформление приборки. Стрелочки также можно приобрести от иномарок, однако для этого важно учитывать крепление, которое должно подходить по диаметру. Зная, как сделать накладки на панель ВАЗ 2107, следует приступать к делу.

Это важно! При снятии указательных стрелок с приборки необходимо предварительно сделать отметки на обратной стороне. Это исключит вероятность того, что после сборки они будут показывать неправильные значения.

Установка светодиодной подсветки приборов ВАЗ 2107

Приборную панель семерки можно модернизировать путем замены подсветки. Сделать это также можно самостоятельно, заменив штатные лампочки на светодиоды. Причем можно не просто заменить штатные лампы на светодиоды в конструкции щитка, но еще и установить дополнительные светодиоды. Здесь важно не переусердствовать, иначе вид приборки будет как новогодняя елка. Подсветка не должна быть яркой, иначе она будет слепить водителя, что приведет к снижению внимательности и быстрой утомляемости глаз.

Также нужно учитывать и цвет свечения светодиодов. Рекомендуется использовать синие, зеленые или белые светодиоды. Для подсветки индикаторов используются соответственно красные светодиоды. После того, как светодиоды будут установлены на плату щитка, перед его установкой следует произвести проверку. Это позволит исключить неработоспособность приборки, а также убедиться в том, что яркость свечения удовлетворительная.

При желании также можно поставить в панель RGB диодную ленту с пультом ДУ, тогда появится возможность выбора цвета подсветки и его интенсивности. Но это немного сложнее осуществить.

Для того, чтобы отделить каждый стрелочный указатель, можно воспользоваться вспомогательными средствами. Для этого можно использовать ненужный коврик от компьютерной мышки. С коврика вырезаются полоски, и приклеиваются по окружности каждого стрелочного индикатора. Такие вставки из полосок позволят отделить каждый стрелочный показатель, и обеспечить ему индивидуальную подсветку.

После проделанных работ приборку следует установить на место. При этом учитывайте правильность размещения тросика спидометра. Перед тем, как его крепить к приборке, нужно удостовериться, что он не вышел из зацепления вторым концом с коробки передач, и не перегнулся.

В итоге стоит отметить, что провести работы по модернизации приборного щитка на ВАЗ 2107 вовсе не трудно. Продумайте все действия, чтобы в итоге получилась тюнингованная панель, с которой ваш автомобиль станет более уникальным и приятным в управлении.

Тюнинг панели приборов ваз 2107 – изменения приборной панели бороды, сидений своими руками, как снять приборы, инструкции с фото и видео

Тюнинг панели приборов ВАЗ 2107 своими руками

Как установить готовую тюнингованную приборку на семерку

Принцип тюнинга приборки заключается в выполнении следующих манипуляций:

Демонтаж с отключением разъемов. При отсоединении разъемов рекомендуется делать соответствующие отметки, чтобы при подключении не ошибиться.
Произвести установку новых стрелок и шкал из приобретенного набора.
Установить приборку на место.

Самостоятельное изготовление стрелок и наклеек приборов

Это важно! При снятии указательных стрелок с приборки необходимо предварительно сделать отметки на обратной стороне. Это исключит вероятность того, что после сборки они будут показывать неправильные значения.

Установка светодиодной подсветки приборов ВАЗ 2107

При желании также можно поставить в панель RGB диодную ленту с пультом ДУ, тогда появится возможность выбора цвета подсветки и его интенсивности. Но это немного сложнее осуществить.

Тюнинг панели приборов ваз 2107 (фото и видео)

Способы тюнинга

Можно купить готовые детали, для тюнинга, и установить их заместо родных. Это не самый дешевый и оригинальный способ, зато простой, тут же сразу преобразится внешний вид панели и всего салона. С установкой проблем не возникнет, разъемы выполнены так, что ошибиться при подключении приборов невозможно.
Приобрести дополнительные приборы (эконометр, бортовой компьютер, термометр и многое другое) и гармонично вписать их в классический дизайн панели приборов автомобиля.
Самостоятельно сделать тюнинг, заменив стрелки и шкалу, установив подсветку на приборах. Стрелки и приборную шкалу купить или можно изготовить самостоятельно.

Как снять приборную панель

Перед снятием приборной панели необходимо отключить клемму массы от аккумулятора.

Снятие панели производятся в следующей последовательности:

вытащить тросик сброса суточного пробега;

открутить саморез крепящий панель приборов и выдвинуть панель, для доступа к нему, нужно снять декоративную накладку;

открутить тросик спидометра и отсоединить его;

отсоединить шланг от эконометра;

отсоединить колодки проводов от приборов;

вытащить приборную панель.

Тюнинг своими руками

При выполнении данной работы необходимо помнить два важных момента:

Существует два способа установки светодиодной подсветки:

На штатные места лампочек освещения;
Подсветка, снизу или сверху, по периметру всей панели приборов.

Бортовой компьютер;
Эконометр;
Электронные часы;
Датчик температуры в на улице/в салоне и многое другое.

Тюнинг приборной панели ВАЗ 2107: Видео

Панель приборов ваз 2107 – тюнинг

Это только начало сборной статьи про панель приборов ваз 2107.

Светодиодная подсветка панели приборов в ваз 2107

Было использовано 10 светодиодов по 3 вольта (5мм) каждый 5. Для их соединения был использован шлейф IDE 80 pin, для их крепления — кусок провода от компьютерного разъема molex, ДВА резистора на 680ом. Хотя бы восемь из десяти светодиодов должны быть полностью одинаковые по току, напряжению и т.д., но желательно, чтобы все.

У светодиодов спиливаем головы напильником и зашкуриваем всю поверхность до мата для более мягкого и равномерного свечения (зашкуривать необязательно). Берем провод от molex, зачищаем, облуживаем, нарезаем кусочками по три сантиметра. Сгибаем эти кусочки буквой Г. Сразу думаем, где будут светодиоды: четыре вокруг большого прибора, по углам, и один на боковой стенке, между двумя маленькими приборами. Берем буквы Г пинцетом и вплавляем паяльником в места, где впоследствии будут наши светодиоды. Получаются держатели. К ним припаиваем одной ножкой светодиоды. Этот метод хорош тем, что можно на месте включить подсветку и направить светодиоды куда нужно.

Разрезаем шлейф IDE 80 pin, делаем из него проводки. 4 светодиода, которые находятся вокруг большого, последовательно в одну цепь спаиваем нашими мелкими проводками. Один, который сбоку — через резистор на

Плюс с минусом берем с контактов для старой лампочки подсветки.

3. Регулировку яркости осуществляем через родную ручку регулирования!

Яркость регулируется только в двух цепях, где у вас по 4 последовательных диода, т.е. в середине вашей панели приборов.

Без панели приборов можно ездить… если осторожно.

0 0 голоса

Рейтинг статьи

Тюнинг панели приборов ваз 2107

Тюнинг панели приборов ваз 2107

Способы тюнинга

Как снять приборную панель

Тюнинг своими руками

«Тюнинг» приборной панели ВАЗ 2107. Часть 3. Сборка.

Как затюнинговать щиток приборов на ВАЗ 2107

Снимаем щиток приборов с ВАЗ 2107

Теперь тюнингуем щиток приборов

Как сделать тюнинг панели приборов ВАЗ-2107 своими руками

Самый простой вариант

Тюнинг своими силами

Снятие панели приборов

Подсветка

Тюнинг шкал

Расширение функционала

Тюнинг приборной панели своими руками

Как усовершенствовать приборную панель и консоль ВАЗ-2107

Введение

Тюнинг панели приборов

Тюнинг консоли

Заключение

Тюнинг панели приборов ВАЗ 2107 – стильная классика!

1 Тюнинг панели приборов на ВАЗ 2107 – просто и красиво

Похожие статьи

2 Установка дополнительной светодиодной подсветки

3 Что еще можно изменить при тюнинге приборной панели?

Как самостоятельно тюнинговать панель приборов ВАЗ 2107

Как установить готовую тюнингованную приборку на семерку

Самостоятельное изготовление стрелок и наклеек приборов

Установка светодиодной подсветки приборов ВАЗ 2107

Тюнинг панели приборов ваз 2107 – изменения приборной панели бороды, сидений своими руками, как снять приборы, инструкции с фото и видео

Тюнинг панели приборов ВАЗ 2107 своими руками

Как установить готовую тюнингованную приборку на семерку

Самостоятельное изготовление стрелок и наклеек приборов

Установка светодиодной подсветки приборов ВАЗ 2107

Тюнинг панели приборов ваз 2107 (фото и видео)

Способы тюнинга

Как снять приборную панель

Тюнинг своими руками

Тюнинг приборной панели ВАЗ 2107: Видео

Панель приборов ваз 2107 – тюнинг
