Как снять бск ваз 2114

Как снять бск ваз 2114

  • Ссылки
  • Закладки
  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда

как отключить звук при открытии дверей на ваз 2114

Всё, что связано с электроникой и где бежит ток: аккумуляторы, генераторы, реле, регулировка фар и т.п.

  • Версия для печати

Сообщения: 82 Зарегистрирован: 22 июл 2012, 00:00 Откуда: Тюмень MO27SC Авто: Bаз-2114

Рейтинг: 732
Репутация: +6

Благодарил (а): 1 раз Поблагодарили: 1 раз

как отключить звук при открытии дверей на ваз 2114

  • Цитата

Сообщение Aвтовладелец72 » 24 фев 2013, 18:01

Сообщения: 284 Зарегистрирован: 01 апр 2010, 00:00 Откуда: Тюмень Стаж: 2006г. Авто: VW Polo :
Награды: 1

Рейтинг: 484
Репутация: +1

Поблагодарили: 2 раза

  • Цитата

Сообщения: 82 Зарегистрирован: 22 июл 2012, 00:00 Откуда: Тюмень MO27SC Авто: Bаз-2114

Рейтинг: 732
Репутация: +6

Благодарил (а): 1 раз Поблагодарили: 1 раз

  • Цитата

Сообщение Aвтовладелец72 » 24 фев 2013, 18:17

Vladimirpodchuvalov , а что за провода какого цвета?

Добавлено спустя 42 секунды:

и будет ли работать индикация на этом дисплее при перегоревшей лампочке

Сообщения: 284 Зарегистрирован: 01 апр 2010, 00:00 Откуда: Тюмень Стаж: 2006г. Авто: VW Polo :
Награды: 1

Рейтинг: 484
Репутация: +1

Поблагодарили: 2 раза

  • Цитата

Сообщения: 2793 Зарегистрирован: 16 апр 2009, 00:00 Стаж: стопицот :
Награды: 1

Рейтинг: 23 503
Репутация: +108

Благодарил (а): 226 раз Поблагодарили: 198 раз

  • Цитата

Сообщение DUB-er » 24 фев 2013, 18:22

Сообщения: 82 Зарегистрирован: 22 июл 2012, 00:00 Откуда: Тюмень MO27SC Авто: Bаз-2114

Рейтинг: 732
Репутация: +6

Благодарил (а): 1 раз Поблагодарили: 1 раз

  • Цитата

Сообщение Aвтовладелец72 » 24 фев 2013, 18:29

Сообщения: 1422 Зарегистрирован: 07 апр 2011, 00:00 Стаж: с 28.04.2010 Авто: ВАЗ-2113 :
Награды: 2

Рейтинг: 5 457
Репутация: +9

Благодарил (а): 1 раз Поблагодарили: 18 раз

  • Цитата

Сообщение DMMC » 24 фев 2013, 18:38

Подключение бортового компьютера на ВАЗ 2114

Большинство автомобилистов хотели бы обладать машиной начиненной всеми техническими новинками. Но к сожалению не все машины семейства ВАЗ имеют в комплектации электронную систему. Установка бортового компьютера на ваз 2114 самостоятельно, не должна вызвать, ни каких сложностей.

Функционал электроники достаточно обширен, он имеет большое число всевозможных программ, направленных на улучшение работы автомобиля, и контроля за его техническим состоянием. Данная система с высочайшей точностью определяет многие параметры работы машины, к примеру: скоростной режим, температурные показатели жидкости торможения, уровень напряжения внутри системы машины и многое другое. Причем показатели бортового компьютера в разы точнее показателей штатных приборов. Функционал электронной бортовой системы очень разнообразен.

Помимо определения точности показателей в работе машины, бортовая электроника прекрасно справляется с диагностикой всех систем транспортного средства, и определяет кодов неисправности. Трудностей с расшифровкой кодов не должно возникать, т.к. инструкции бортового компьютера содержат все необходимые расшифровки.

Преимущества электроники достаточно ощутимы, возможно, без посещения сервисного центра самостоятельно выявить все возникшие в период эксплуатации неполадки, своевременно их устранить. Не маловажным моментом является то, что система помогает избежать довольно серьезных последствий неисправности благодаря своевременной диагностике.

Еще одним достоинством данной системы является оборудование звуковой сигнализацией и световой сигнализацией. Данный вид сигнализации также сообщает владельцу автомобиля о возникших проблемах в сети машины, или информирует о перегреве двигателя.

Установка бортового компьютера на ВАЗ 2114

Какой бортовой компьютер поставить на ваз 2114

Основной момент, которым необходимо руководствоваться, выбирая бортовой компьютер на ваз 2114 это поддержка программы ЭБУ ВАЗ2114. Кроме того, не нужно экономить, более дорогая электроника, сможет обеспечить проверку состояния машины, и своевременно сигнализировать о возникшей неисправности.

Ошибки бортового компьютера ваз 2114

Для проведения проверки компьютера необходимо на приборной панели сбросить пробег за сутки и в это же время включить зажигание. Затем нажав клавишу у рычага стеклоочистителей, увидите на дисплее версию прошивки компьютера с кодами ошибок при наличии.

Основные коды ошибок:

  • 2-напряжение сети машины слишком высоко.
  • 3-датчик топливного уровня.
  • 4-датчик температурного охлаждения жидкости.
  • 5-нарушение функционирования датчика температуры за бортом.
  • 6-перегрев мотора.
  • 7-критически малое давление масла.
  • 8-недостатки в системе торможения.
  • 9-разряжена батарея аккумулятора.

Наиболее распространенными ошибками бортовой системы являются:

  1. Код 4, в основном выскакивает на недостаточно прогретом моторе, либо при включении датчика указывающего на количество топлива.
  2. Код 6, свидетельствует о перегретом двигателе.
  3. Код 8, при дефиците жидкости торможения в системе.

Выявив имеющиеся ошибки, допускается их сброс, достаточно нажать и удерживать некоторое время клавишу суточного пробега машины.

Перед совершением сделки по приобретению автомобиля обязательно проверьте бортовую систему. Удостоверьтесь в отсутствии ошибок системы. Или же вы обнаружите любопытные факты о состоянии автомобиля. Например: нагрев мотора, масляное давление и др.

Как подключить бортовой компьютер на ваз 2114

Прежде чем приступать к монтажу необходимо решить, для каких функций необходим бортовой компьютер ваз 2114. Прежде чем определиться с выбором электронной системы нужно обратить внимание на характеристики машины. Конечно же, не целесообразно покупать очень сложную систему для обычной машины, либо слишком дорогую на автомобиль бюджетного класса. Достаточно приобрести систему, включающую в себя монитор, необходимый комплект проводов и соответственно процессор.

Затем определите место для монтажа монитора электронной системы. Наилучшим решением будет монтаж в центральную часть консоли, если позволяет место. В случае отсутствия свободного места, монитор можно закрепить на торпеде, соответственно необходим выносной корпус.

Следующим этапом будет размещение самого процессора. Не стоит забывать, что ко всем вентилируемым отверстиям процессора необходимо обеспечить свободный доступ, корпус обязательно крепиться в определенном месте. Провода также обязательно провести через специальную трубку, защищающую их от внешнего негативного воздействия.

После установки всех элементов соединить проводку. Для отображения технического состояния машины, нужно подсоединить бортовой компьютер к центру машины. Завершив процесс монтажа, включить систему и установить необходимые программы. Завершающим этапом будет проведение настройки.

В случае если возникли проблемы с работой электронной системы, к примеру, не работает бортовой компьютер ваз 2114. Скорее всего, проблема кроется в неправильно соединенных контактах, либо неправильно осуществленных настройках. Для решения данного вопроса достаточно проверить все соединения и справить, либо согласно инструкции проверить имеющиеся настройки.

Как установить бортовой компьютер на ваз 2114?

9 — и контактный разъем

Диагностическая колодка ВАЗ 2114

Для начала необходимо удалить заглушку на панели. После ее снятия нужно найти связку проводов с 9-и контактным разъемом, она имеется на всех машинах модели ВАЗ. Подключить разъем к бортовому компьютеру, обязательно провести К-линию, для этого:

  1. Провод длинной 1 м соединить со вторым контактом колодки разъема.
  2. Второй конец провода провести к колодке диагностики под приборной панелью, чтобы процесс не доставлял неудобства можно открепить панель справа.
  3. Соединить провод с колодкой диагностики, через М-гнездо при наличии колодки ЕВРО 2, либо в гнездо 7 при наличии колодки ЕВРО 3 (бывают случаи монтажа колодки ЕВРО 3 вверх ногами, обязательно обратите на это внимание!).
  4. Осуществить подключение бортового компьютера, установить его в отведенное место и провести проверку.

Представленная Схема подключения бортового компьютера на ваз 2114, детально показывает порядок действий.

Схема подключения бортового компьютера на ВАЗ 2114

Как снять бортовой компьютер на ваз 2114

К сожалению, многие водители не удовлетворены работой электронной системы машины установленной при сборке ВАЗ. Этот гаджет без особых проблем можно самостоятельно снять.

Первым шагом будет изучение инструкции машины, в ней предусматривается процесс демонтажа бортовой системы.

Обязательно выясните в автосалоне, где приобретался автомобиль, вопрос о гарантийном сроке. Большинство салонов могут отменить гарантию, в случае самостоятельного вмешательства в комплектацию машины.

Приступаем к снятию бортового компьютера:

  1. Для начала необходимо достать магнитолу, но прежде отсоединив клемму на минус с аккумулятора.
  2. Удалить наружную панель магнитолы.
  3. Затем извлечь весь корпус магнитолы, обязательно открепив подключенные к ней провода.
  4. Через открывшееся отверстие просунуть руку и осторожно открыть крепления блока компьютера.
  5. Извлечь бортовой компьютер, предварительно открепив все подключенные к нему провода. В случае, если не планируется установка новой электронной системы, обязательно необходимо соединить проводку.
  6. Также нежно убрать все устройства подключенные к компьютеру.
  7. Магнитолу подключить обратно и установить на свое место.

Можете посмотреть видео с хостинга Ютуб:

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Особенности устройства

На автомобилях в вариантном исполнении может быть установлена комбинация приборов с бортовой системой контроля. Она включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК).

Рис. 9.11. Электрическая схема соединений комбинации приборов с бортовой системой контроля выпуска до 1996 г. (вид сзади): 1 – реле-прерыватель контрольной лампы стояночного тормоза; 2 – тахометр со стабилизатором напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры; 5 – блок управления БСК; 6 – указатель уровня топлива; 7 – резистор 50 Ом, 5 Вт; 8 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа габаритного света; 11 – резервная контрольная лампа; 12 – контрольная лампа незастегнутых ремней безопасности; 13 – контрольная лампа левых указателей поворота; 14 – резистор 470 Ом, 0,25 Вт; 15 – электронный вольтметр; 16 – контрольная лампа правых указателей поворота; 17 – контрольная лампа аварийного давления масла; 18 – контрольная лампа резерва топлива; 19 – контрольная лампа воздушной заслонки карбюратора; 20 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 – контрольная лампа стояночного тормоза

В комбинации приборов имеется две контрольные лампы «CHECK ENGINE». У этих ламп разное подключение к источнику питания. У лампы 20 (см. рис. 9.11) один вывод соединен с «+» питания и она используется в системе впрыска топлива. У лампы 8 один вывод соединен с массой и она используется в системах снижения токсичности.

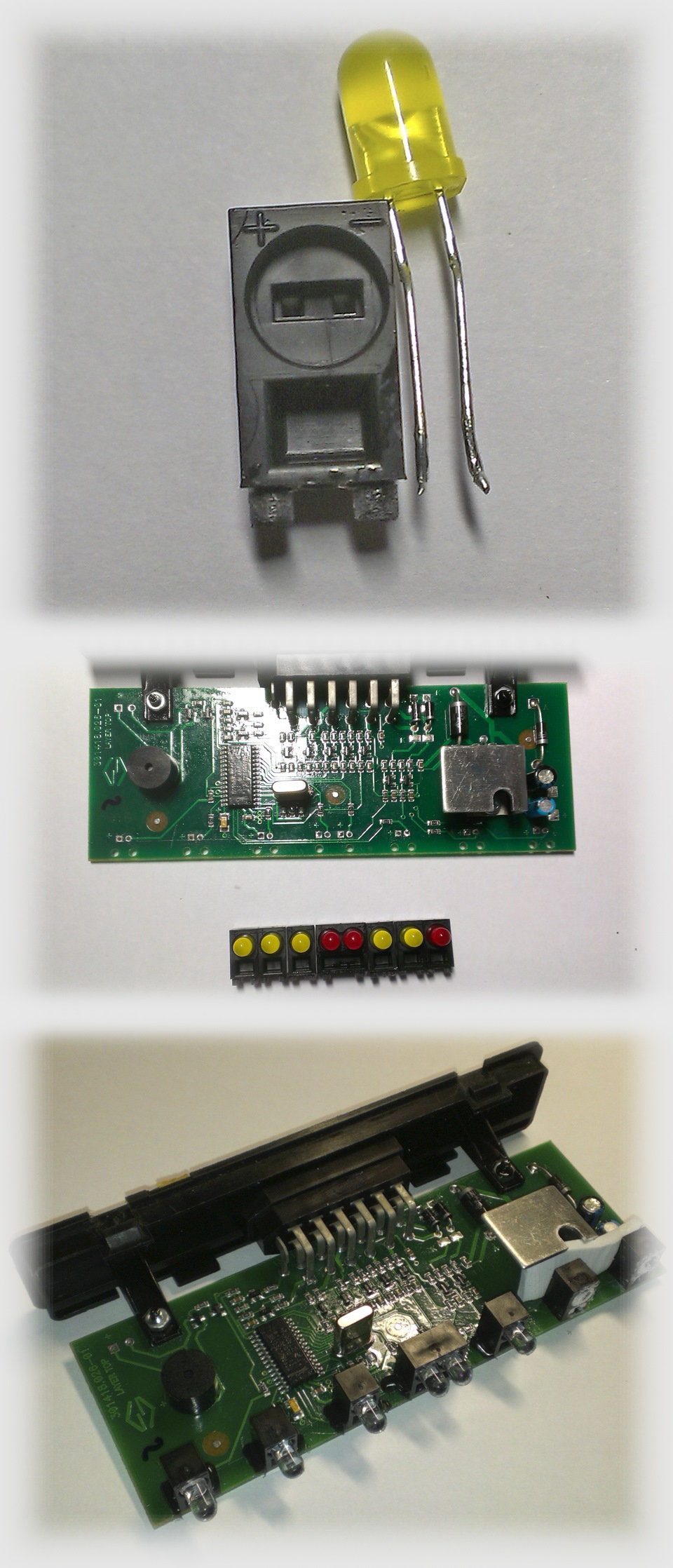

Блок БСК состоит из электронной схемы управления и 8 светодиодных индикаторов: уровня масла, уровня омывающей жидкости, износа тормозных накладок передних тормозов, уровня тормозной жидкости, исправности ламп габаритного света, «STOP» и «TEST». После включения зажигания высвечиваются все индикаторы БСК и через 5 сек гаснут. Если в какой-либо из контролируемых БСК цепей имеется неисправность, то светится соответствующий светодиод.

Комбинация приборов прикреплена к щиту передка автомобиля двумя гайками. Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов показана на рис. 9.11. Выводы блока БСК соединены со штекерами девятиклеммовой колодки, один вывод — с «+» стабилизатора напряжения (расположенным в тахометре) и второй вывод — с контрольной лампой аварийного давления масла. Адреса выводных штекеров комбинации приборов даны в табл. 9.3.

Таблица 9.3. Адреса выводных штекеров комбинации приборов с бортовой системой контроля

Рис. 9.12. Электрическая схема соединений комбинации приборов с бортовой системой контроля выпуска с 1996 г. (вид сзади): 1 – тахометр; 2 – лампа освещения комбинации приборов; 3 – указатель температуры; 4 – блок управления БСК; 5 – указатель уровня топлива; 6 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 – контрольная лампа дальнего света фар; 8 – контрольная лампа габаритного света; 9 – резервная контрольная лампа; 10 – контрольная лампа незастегнутых ремней безопасности; 11 – контрольная лампа левых указателей поворота; 12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа правых указателей поворота; 14 – контрольная лампа аварийного давления масла; 15 – контрольная лампа резерва топлива; 16 – контрольная лампа воздушной заслонки карбюратора; 17 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 – контрольная лампа стояночного тормоза; R1 – резистор 91 кОм; R2 – резистор 50 Ом, 5 Вт

С 1996 г. в комбинации приборов вместо электронного вольтметра применяется контрольная лампа и аннулировано гнездо для реле-прерывателя контрольной лампы стояночного тормоза. Схема соединений измененной комбинации приборов показана на рис. 9.12.

Сборка и разборка. Для разборки комбинации приборов снимите рукоятку суточного счетчика спидометра, потянув ее на себя, а затем — рамку со стеклом, освободив ее нижний край от фиксирующей пружинной проволоки. Снимите приборы, отвернув гайки их крепления к печатной плате.

Сборка комбинации приборов производится в последовательности, обратной разборке.

Проверка указателя температуры. При сопротивлении датчика 700 Ом стрелка должна находиться в начале шкалы, а при сопротивлении 77–89 Ом — в начале красного участка шкалы.

Проверка указателя уровня топлива. При сопротивлении датчика 238–262 Ом стрелка должна находиться в начале шкалы, при сопротивлении 59–71 Ом — в середине шкалы, а при сопротивлении датчика 17–23 Ом — должна отклоняться в конец шкалы (отметка 1).

Тахометр. Принцип действия тахометра основан на измерении частоты следования импульсов напряжения в первичной цепи системы зажигания.

Тахометр проверяется на стенде, имитирующем систему зажигания автомобиля. Присоединив тахометр к схеме стенда, также как на автомобиле, установите напряжение в первичной цепи 14 В и зазор в разряднике стенда — 7 мм. Вращайте валик датчика-распределителя зажигания с такими скоростями, чтобы стрелка тахометра останавливалась на основных делениях шкалы. В эти моменты проверяйте, чтобы отклонение частоты вращения валика датчика-распределителя находилось в пределах от -125 мин -1 до +35 мин -1 .

Вольтметр. Для проверки на вольтметр подается напряжение от регулируемого источника питания. При напряжении менее (11,3±0,35) В светодиод вольтметра должен гореть постоянно. Когда напряжение находится в пределах от (11,3±0,35) В до (16±0,35) В светодиод гореть не должен. При напряжении более (16±0,35) В светодиод должен мигать. Временная задержка вольтметра составляет примерно 5 с.

Проверка БСК. Блок БСК проверяется в трех режимах.

1. Все датчики разомкнутые. После включения зажигания все сигнализаторы должны светиться и через (5±2) с гаснуть.

2. Все датчики замкнутые. После включения зажигания все сигнализаторы должны светиться и через (5±2) с не выключаться.

3. Все датчики замкнутые, двигатель запущен. Должны светиться сигнализаторы исправности ламп, уровня тормозной жидкости, уровня охлаждающей жидкости, износа тормозных накладок. Не должны светиться сигнализаторы уровня омывающей жидкости и уровня масла.

Читать еще:  предохранитель бензонасоса ваз 2110

Если на каком-либо из режимов имеются отклонения от указанных требований, то блок БСК неисправен и его необходимо заменить.

При включении сигнализаторов давления масла, уровня тормозной жидкости и исправности ламп должно светиться табло «STOP».

Разъем бск ваз 2114

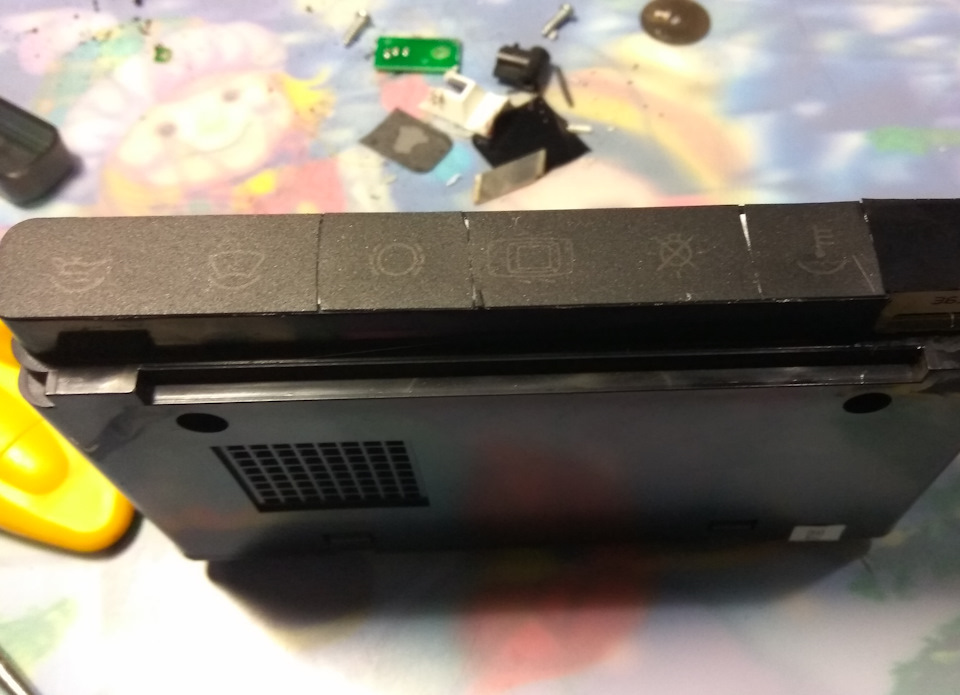

Рис. 1.4. Бортовая система контроля

Блок бортовой системы контроля показан на рисунке 1.4.

1 – сигнализатор недостаточного уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки.

2 – сигнализатор недостаточного уровня омывающей жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости.

3 – сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела. Перед доливкой жидкости проверьте герметичность системы охлаждения.

4 – сигнализатор незакрытых дверей. Загорается красным светом при не закрытой двери автомобиля.

5 – сигнализатор неисправности ламп стоп-сигнала или габаритных огней. Загорается красным светом, в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного света при их включении.

6 – сигнализатор износа накладок колодок передних тормозов . Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм.

7 – сигнализатор непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

Функциональные режимы блока:

– предвыездной контроль сигнализаторов;

Блок находится в режиме «Выключен», пока ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока в течении 5–7 с будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»). В положении I ключа в выключателе зажигания блок переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 3–5 с включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 с блок переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму:

– световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течение 5–7 с, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»);

– одновременно со световым сигнализатором на 3 с включается звуковой сигнализатор;

– если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.

При включении зажигания все контрольные лампы блока индикации бортовой системы контроля должны загореться на 5-7 с. Если этого не происходит, то неисправны блок индикации или цепь его питания (см. «Монтажный блок предохранителей и реле», предохранитель F10).

1. Снимаем накладку панели приборов, не отсоединяя от нее колодок жгутов проводов (см. «Панель приборов — снятие и установка»).

2. Отсоединяем колодку жгута проводов от блока индикации.

3. Крестовой отверткой отворачиваем два самореза крепления блока к накладке.

4. Извлекаем блок индикации.

Устанавливаем блок индикации бортовой системы контроля в обратной последовательности.

Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.

Бортовой компьютер

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

  • Текущее время и дата;
  • Время поездки за исключением остановок;
  • Время поездки, включая остановки;
  • Расход бензина в текущем времени;
  • Средний и общий расход бензина за поездку;
  • Пробег на остатке бензина в баке;
  • Сигнал, когда остается минимум горючего в бензобаке;
  • Общий уровень оставшегося топлива;
  • Расстояние поездки;
  • Среднюю скорость в течение поездки;
  • Напряжение автомобильной сети;
  • Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

БК Штат Х-1М

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

  • «Плазмер» – прогрев свечей зажигания перед запуском мотора;
  • «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

  • Отображение на экране сразу трех мультидисплеев;
  • Энергонезависимые кварцевые часы;
  • Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

ПОДКЛЮЧЕНИЕ

Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.

Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:

  1. Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
  2. Удаляем штатную заглушку с панели приборов.
  3. Находим 9-контактный разъем.
  4. Демонтируем заглушку диагностического разъема.
  5. Снимаем левую нижнюю боковину центральной консоли на панели приборов.
  6. Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.

Сверху справа показана колодка диагностического разъема типа Евро-3 (более новый вариант), ниже справа показана колодка Евро-2.
Ниже показано подключение провода к разъемам.

Подключение провода бортового компьютера к разъемам
Соединяем разъемы БК.

Соединение разъемов БК на ВАЗ 2114

Устанавливаем БК на свое штатное место.

Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.

СНЯТИЕ БК

Часто автовладельцев не устраивает установленный штатный компьютер, и его тогда нужно снять.

Снять бортовой компьютер на ВАЗ 2114 можно следующим способом:

  1. Снимаем клемму аккумулятора;
  2. Извлекаем установленную автомагнитолу;
  3. В открывшуюся нишу просунуть руку и освободить крепление БК;
  4. Снять БК, отсоединив то него штекер с проводами;
  5. Магнитола затем устанавливается на место.

НАСТРОЙКА И НЕИСПРАВНОСТИ

Настройка бортового компьютера требуется не всегда, например, БК 2114-3857010 прост в обращении и настроек почти не требует. Для каждого устройства выводятся на дисплей свои параметры, поэтому необходимо читать инструкцию к БК и руководствоваться рекомендациями от производителя.

Если не работает бортовой компьютер ВАЗ 2114, нужно проверить:

  • Правильность и надежность соединения проводов и штекеров;
  • Целостность предохранителя F3, отвечающего за работу БК (на самом устройстве предохранитель не всегда есть, но в любом случае нужно смотреть инструкцию);
  • Правильность настроек согласно прилагаемой к БК инструкции.

Иногда требуется сделать обнуление всех данных (расход топлива, время в пути и т. п). Как правило, в инструкции есть на этот счет указания (обычно кнопка reset). Но если нет инструкции или в ней ничего об этом не сказано, то можно сброс показателей сделать так:

  • Вынуть БК и снять разъем на некоторое время;
  • Отсоединить на определенное время клеммы аккумулятора.

Показания должны обнулиться.

ОШИБКИ

На бортовом компьютере можно прочитать все ошибки, возникающие в ЭСУД. Расшифровка кода ошибок ВАЗ 2114 идет по определенным кодам. Если ошибок нет, то на дисплее загорается надпись «Ошибки отсутствуют». Перечень ошибок большой, поэтому приведем лишь самые распространенные коды ошибок ВАЗ 2114:

  • 0134 – нет активности датчика кислорода;
  • 0116 – ошибка датчика температуры охлаждающей жидкости;
  • 0172 – обогащенная топливная смесь;
  • 0300- наличие пропусков в зажигании;
  • 0340 – неисправен датчик фаз;
  • 0505 – сбои в регуляторе ХХ.

Ошибки бортового компьютера ВАЗ 2114 сбрасываются согласно инструкции каждой конкретной модели комбинацией нажатия кнопок, но общий сброс можно сделать, отсоединив на время одну из клемм аккумулятора.

Как поставить вольтметр на ваз 2114

Всем привет.
Речь пойдёт о том как заколхозить вольтметр в «бортовую систему контроля» любимой четырки)
Когда устанавливаешь в машину сабы, которые в состоянии выдавить стекло)) обязательно нужно видеть напряжение на терминалах моноблока, чтобы следить за просадом.
Заказал простенькие вольтметры на алиэкспресс, 2 шт за 150 руб.

3 провода:
черно-красный — минус,
белый — плюс,
красный — рем, управление (хотя я думал что красный + и не правильно подключил первый раз).

Вытащил БСК, разобрал и начал отпиливать лишнее, пожертвовал конечно же «непристёгнутыми ремнями безопасности», помимо черного корпуса, который отрезал по самый корешок, пришлось срезать часть платы, т.к. вольтметр очень сильно выпирал, после того как порезал плату и дорожки, для безопасности залепил края изолентой

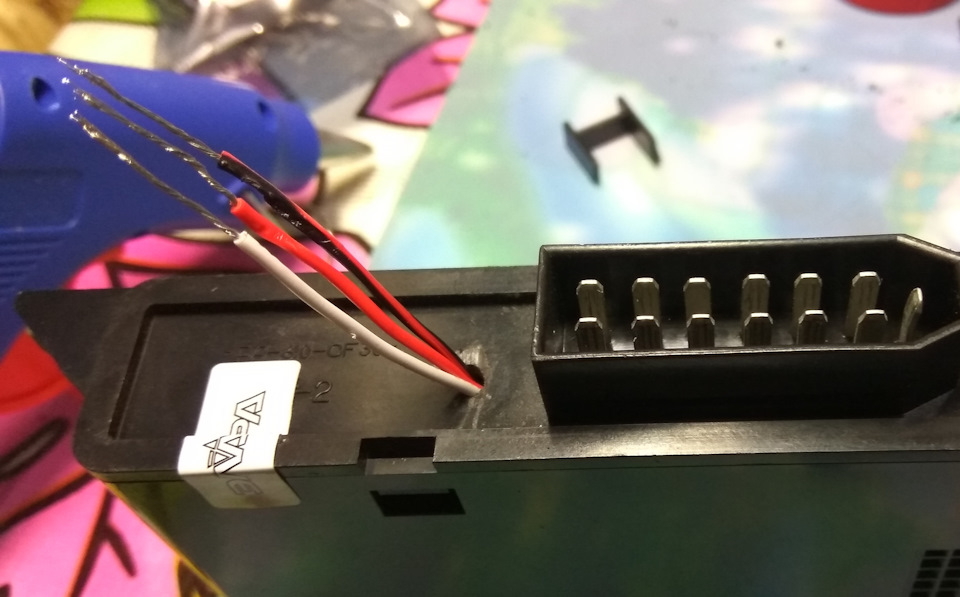

Провод вольтметра пустил внутри корпуса

Вольтметр приклеил пистолетом, но не рассчитал с объёмом клея, когда он застыл пришлось обрезать края, чтобы оделась крышка

Обрезал белую пластмассу, приделал маленькую стеночку,

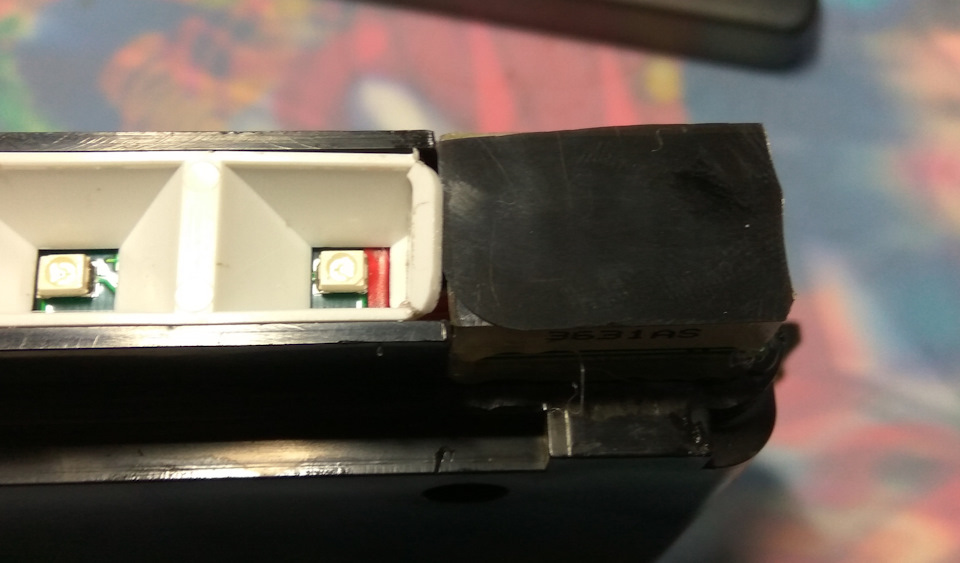

На вольтметр приклеил кусочек тонировки, чтобы не светило очень ярко

Ну и раз уж пришлось снять БСК… я решил сделать одну фишку о которой давно читал/смотрел, поменял местами «Охлаждающую жидкость» и «Колодки». Это позволяет отслеживать уровень антифриза в реальном времени, а не только при первом запуске БСК.
Для того чтобы это работало нужно в фишке поменять местами два провода розово-зелёный и розово-оранжевый, распиновку смотрел тут

Устанавливаем обратно бск, подключаем вольтметр (плюс, минус, рем магнитолы), меняем два провода в фишке.
Наслаждаемся результатом))
На вольтметре есть регулятор, при сверке с мультиметром было выявлено завышение вольтажа на +0,2


Еще два месяца назад заказал себе вольтметр из Китая, и вот только на этой неделе он ко мне пришел.
Идею такой инсталяции подсмотрел на драйве, очень много БЖ написано на эту тему) вот и мне тоже захотелось.
Идея состоит в том, чтобы вживить вольтметр в БСК вместо неиспользуемых индикаторов, таких, как датчик износа колодок и непристегнутый ремень. Ни первого, ни второго датчика у меня в машине нет, следовательно место простаивает просто так) Вольтметр, к слову, стоит всего 50 рублей

Вот и сам вольтметр, размеры 29x15x10мм

Установка не сложная, но распишу всё подробно
Для того, чтобы вытащить блок БСК, нужно частично разобрать панель:
1. Снять боковые стенки бороды, хз, как они правильно называются)
2. Открутить болт из под заглушки рядом с кнопками наверху панели
3. Снять ручку управления печкой и заслонками
4. Вытащить бортовой компьютер/заглушку/полочку, смотря что у кого там находится)

Потом нужно открутить 4 болта у приборной панели

Всем примет и с праздником, тепло вспоминаем школьные годы.

Давно хотел заменить светодиоды в БИ БСК ( блок индикации бортовой системы контроля ) и установить себе вольтметр, для контроля напряжения на АКБ. Хотя у меня два вольтметра: один на комбинации прибор, а другой на маршрутном компьютере, но они показывают напряжение бортовой сети. На компьютере я не выбираю вольтметр, смотрю другие опции, а каждый раз на приборке выбирать вольтметр надоело. Хочется автоматизма без лишних движений, поэтому лень порадила задумку о установке доп. вольтметра.

Об установке вольтметра нашёл пару тем у PlexxM3 и antikiller2.

Как оказалось, на заводе АвтоВАЗ’а устанавливали БСК двух типов ( производители, распиновка и светодиоды разные ) :
светодиоды на старых БСК DIP 5mm 3В, а на новых SMD3528 12В ( завод ЭЛАРА — Россия, Чувашская Республика, г. Чебоксары )

На новых БСК можно банально перепаять SMD3528 с ленты, но со старыми это займёт побольше времени.

1. Для снятия БИ БСК, нужно отсоединить от панели «накладку щитка приборов».

Снимаем заглушку и за ней откручиваем винт.
Вынимаем ручку регулировки скоростей печки и рычажки.

Читать еще:  Замена ручки двери передней лада гранта

Откручиваем 4 винта напротив комбинации приборов.

Опускаем руль и вынимаем заглушку или БК, тогда отсоединяем от него колодку. Откручиваем 2 самореза с БСК, отсоединяем колодку.

2. Приносим БСК домой и разбираем, он оказался старого типа.

Светодиоды, в таком типе БСК, напаяны 5мм на 3В.

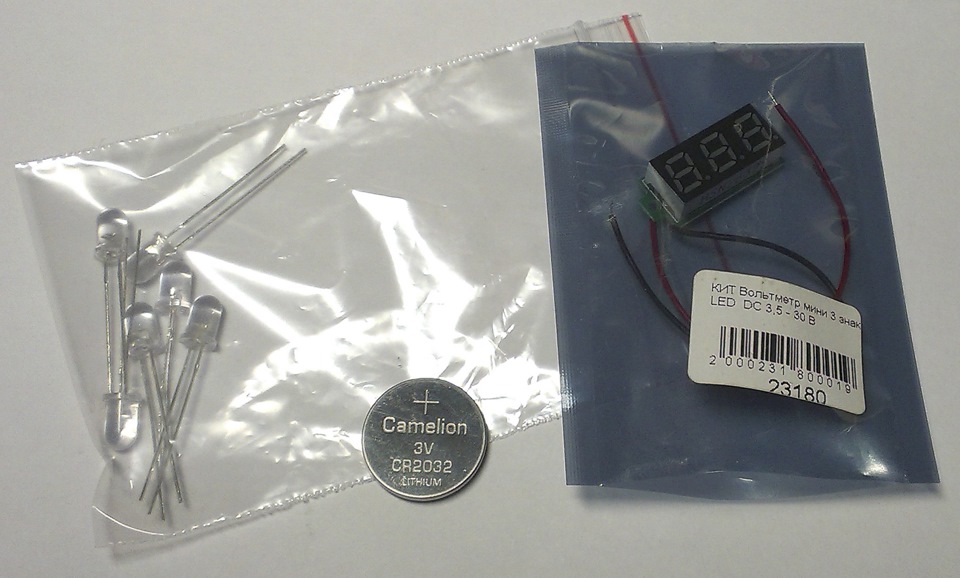

3 красных и 3 синих светодиодов ( 5мм 3В ) — 24 руб.
Батарейка на 3 В — 12руб.
Вольтметр 3,5 — 30 В — 150 руб.

Думал, в магазине будет больше выбора на вольтметры и его подсветки, но оказался лишь один.
Маленький цифровой встраиваемый вольтметр обладает низким энергопотреблением
Может быть установлен при помощи М2.0х12мм винтов
Когда напряжение находится в границах 10В, будет два показания после десятичной точки, которые предполагают точность 0.01- при напряжении выше 10В точность составляет 0.1В
Применение: байки, авто, электровелосипеды, ATV, скутеры, 18650, литиевые батарейки и т.д.
Спектр: 3.5 — 30В
Экран: трехзначный 0.36″ светодиодный экран
Цвет индикаторов: красный
Частота обновления: 500мс/раз
Точность обычного цифрового вольтметра: 1% (+/- 1 цифра)
Рабочая температура: от -10 до + 65 градусов Цельсия
Габариты: 30 х 15 х 10мм

Хотя, вольтметр можно установить высотой до 13мм, но 10мм хватает.

Выпаиваем заводские лампы, они крепятся на чёрных изоляторах и на них отмечена полярность, очень удобно, хотя на плате тоже есть.

Перед установкой новых ламп, проверял полярность при помощи батарейки.
Критические «проблемы» ( уровень масла, уровень охл. жидкости, лампы габ. огней и стоп-сигналов ) обозначил красными светодиодами, остальные ( уровень омыв. жидкости и сигнализаторы дверей ) — синими.

4. Срезал канцелярским ножом одну перегородку, а внутри выровнял напильником ( удобнее надфилем ).

Как снять бск ваз 2114

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Блок содержит электронную схему управления со звуковым сигнализатором и 7 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня омывающей жидкости, недостаточного уровня охлаждающей жидкости, незакрытых дверей, неисправных ламп наружного освещения, износа накладок у колодок передних тормозов и непристегнутых ремней безопасности. Адреса штекеров блока ваз 2114, ваз 2115, ваз 2113. Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов.

Адреса выводных штекеров блока индикации бортовой системы контроля

Может тема и избита, но когда я начал искать информацию как сделать это, то в основном попадалось подключение аварийки и статья про подключение новых кнопок на 2110.

Начну с того, что с недавнего времени я стал счастливым обладателем 14 панели за приемлемую цену)

закинул я ее довольно быстро, пол часа снимал старую ну и столько же приблизительно пихал эту (проводка и замок у меня остались от карбовой версии моей машины ), дальше встал вопрос с подключением щитка (с чем собственно очень хорошо справился поиск гугла (информации полно) и метод научного тыка).
Собственно самая легкая часть закончилась, начался геморрой с подключением спаренной кнопки наружно освещения, как я уже сказал внятного и адекватного ответа как срастить 09 проводку с этой кнопкой я не нашел (ХЗ может я криво искал так, ну да ладно))) ), методом научного тыка и тестера сей девайс подключить удалось.
Ниже колодка кнопки наружного освещения 2109, указана распиновка по цветам проводов для удобства)))

Теперь кнопка наружного освещения 2114, распиновка согласно цветов проводки 2109)))

Контакты А и Е необходимо замкнуть между собой для того чтобы загоралась кнопка включения ближнего света)

Переходим к кнопкам 2109 подогрева стекла и противотуманных фонарей, колодки у этих кнопок выглядят одинакового

где 1, 2 замыкаемые для включения кнопки контакты, а, в — подсветка кнопки (включается с габаритами) с, d — отдельный провод на индикацию активности кнопки (находится отдельно от основной колодки).

Для начала вот такая схема (в принципе легкая, ищем нужную нам кнопку смотрим цвета проводов и прикручиваем к новой кнопке)

Пардон за подписи буковок вверху, подписывал для себя за неимением цветного принтера)))))

Ну и собственно распиновка кнопки 2114 (противотуманки и подогрев подключаются одинаково)

а, в — индикация кнопки (загорается вместе с габаритами), с, d — индикация активности кнопки (загорается при включении).

Ну и подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 пиновая)

И клемма БСК 2114 (13 пиновая)

1 Уровень масла
2 К датчику охлаждающей жидкости
3 К датчику уровня омывающей жидкости
4 Ремни безопасности (если нет, то и фиг с ними :-))) )
5 К датчикам износа тормозных накладок
6 Концивики дверей водителя
7 Концивики дверей пассажира
8 Цепь включения плафона салона
9 Ключ в замке зажигания (у меня стоит старый замок, которому пофиг на вставленный ключ поэтому я снимал 9 контакт с оранжевого провода красной колодки (постоянный +) знаю, что не правильно, но что сделаешь)
10 Реле контроля исправности ламп
11 Масса
12 ХЗ (не используется)
13 К выводу выключения зажигания

по подключению БСК 2114, из за того, что у меня стоит неправильный замок и 9 клемма у меня снимается с постоянного + на красной колодке, БСК начинает работать после того как запускаешь двигатель.

Блуждает по гуглу схемма подключения БСК 2114 в 2109, но если подключать по той схеме, то стартер продолжает крутить даже после того как бросаешь ключ.
Вот та схема

происходит это из за того что 9 и 13 контакты между собой замкнуты, что видимо не правильно, ну и собственно по этой схеме у меня не получилось подключить((( поэтому проще взять распечатать распиновку обеих колодок.

Ну и в эпилоге, провода короткие и их нужно удлинять, тут стоит не лениться и пользоваться паяльником и термоусадкой, да, уходит больше времени, зато качественно выглядеть будет)))

P.S. Если кто знает как сделать так чтоб БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, типо постоянно крутящегося стартера, пожалуйста напишите в комменты.

Ну вот в принципе и все, сегодня обкатано и проверено)

die Achtung: Дополняем статью, проблема с БСК решается перекидывание 13 колодки на постоянный плюс на красной колодке (оранжевый провод) точно тот же провод который идёт на 9 контакт БСК)

Замечание: При включении зажигания все контрольные лампы блока индикации бортовой системы контроля должны загореться на 5-7 с. Если этого не происходит, то неисправны блок индикации или цепь его питания (см. «Монтажный блок предохранителей и реле», предохранитель F10).

Снятие

1. Снимаем накладку панели приборов, не отсоединяя от нее колодок жгутов проводов (см. «Панель приборов – снятие и установка»).

2. Отсоединяем колодку жгута проводов от блока индикации.

3. Крестовой отверткой отворачиваем два самореза крепления блока к накладке.

4. Извлекаем блок индикации.

Установка

Устанавливаем блок индикации бортовой системы контроля в обратной последовательности.

Почему горит датчик уровня масла на ВАЗ-2114: устройство, причины неисправности и методы устранения

Многие автомобилисты сталкивались с тем, что на панели приборов ВАЗ-2114 загорался индикатор низкого уровня масла в двигателе. Это может быть связано с несколькими причинами. Но, основной является – низкий уровень масла. Хотя, неисправность может быть скрыта и в другом месте. Рассмотрим, причины загорания лампочки уровня масла, а также методы решения неисправности.

Месторасположение и устройство датчика уровня масла

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)

Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем масла

Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Датчик уровня масла расположен возле масляного фильтра на блоке, в нижней части.

Датчик имеет трубку, которая доходит почти до дня картера. Контактная группа отправляет сигнал на соответствующие индикаторы. У ВАЗ-2114 до 2004 года выпуска, электрические соединения шли напрямую к приборной панели, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электроцепи проложили через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Причины неисправности

Датчик уровня масла

Когда стало понятным устройство работы и схемы датчика уровня масла, можно рассмотреть причины загорания лампочки на приборной панели. Итак, рассмотрим, все возможные причины, которые могут послужить загоранию индикатора на приборной панели ВАЗ-2114:

  • Низкий уровень масла.
  • Неисправность датчика.
  • Проблема в цепи контактов.
  • Замыкание внутри панели приборов.
  • Неисправности в ЭБУ.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

Выработка и износ масла может повлиять на его уровень, поэтому стоит проверять данный показатель регулярно.

Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.

Неисправность датчика

Неисправность датчика, также может послужить причиной появления на приборной панели индикатора уровня масла. Для устранения неисправности стоит необходимо проверить датчик, и если он неисправен – заменить деталь.

Старый и новый датчик уровня масла

Процесс замены достаточно простой и не сложный. Рассмотрим вопрос более детально. Для совершения операция понадобится ключ на 10. Итак, преступим непосредственно к последовательности действий направленных на замену датчика:

  1. Автомобиль необходимо установить так, чтобы был доступ снизу. Для этого подойдет – смотровая яма, подъемник или эстакада.
  2. Отключаем «клемму-минус» на АКБ.

Снимаем минусовую клемму с АКБ

Снимаем защиту картера двигателя

Проводим демонтаж поддона

Проблема в цепи контактов

Диагностика фишки датчика уровня топлива

Неоднократно, причиной может послужить обрыв проводов или контактной группы, которая идет от датчика к электронному блоку управления. Опираясь на электрическую схему автомобиля, находим соответствующий провод, который питает измеритель. Далее, находим точно такой же в ЭБУ и прозваниваем его.

Если контакта нет, то на данном участке произошел обрыв и его следует устранить. Такую же процедуру проводим с остальными проводами.

Замыкание внутри панели приборов

Неоднократно, причиной загорания лампы на приборной панели, может послужить замыкание внутри платы приборной панели. Это может быть вызвано коррозионными повреждениями или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.

Проверка контактов платы приборной панели

Определить неисправность достаточно легко: стоит только разобрать приборку и посмотреть на контактные соединения. Также, для полной уверенности можно прозвонить контакты на плате и непосредственно самой лампе-индикаторе, при помощи тестера.

Неисправности в ЭБУ ВАЗ-2114

Последним возможным вариантом, где стоит искать неисправность, становится электронный блок управления. Здесь могут возникнуть ошибки, которые послужат не только загоранию лампочки уровня масла, но и сбою работы других индикаторов, таких как спидометр, указатель поворотов и прочие.

Методом устранения неисправности становится подключение ноутбука или планшета к «мозгам» автомобиля через OBD-кабель и стандартного теста. Если в ЭБУ будут обнаружены ошибки связанные с уровнем масла, их необходимо обнулить. Процедуру сброса всех ошибок стоит сделать для всех показателей, которые накопились в «мозгах». После этого, проблема должна исчезнуть, если нет – то неисправность необходимо искать в другом месте.

Выводы

Определить причину загорания лампочки уровня масла двигателя на приборной панели ВАЗ-2114 достаточно просто, даже для начинающего автомобилиста. Диагностические операции проводятся просто и понятно. Единственной проблемой может стать сброс ошибок ЭБУ, которую рекомендуется доверить профессионалам.

Замена замка зажигания ВАЗ 2114

Хотя замена замка зажигания ВАЗ 2114 — процедура важная и трудоёмкая, но, тем не менее любой водитель в силах провести её самостоятельно, без обращения в автосервис. Данная процедура полезна не только с точки зрения бюджета, но также может быть увлекательной для некоторых автолюбителей и представлять некоторый «спортивный» интерес. Данный узел, который является своего рода «выключателем» автомобиля, играет очень важную роль в стартовой системе автомобиля. Он принимает участие в работе самых разных электрических контуров, таких как стартер, фары, поворотники, стеклоподъёмники. Вследствие чего его выход из строя приводит к тому, что на машине становится невозможно ездить. Рассмотрим, что делать, если данная неприятность всё-таки произошла.

Почему может потребоваться замена замка зажигания

Причин возникновения данной проблемы может быть несколько, самые распространённые из них:

  1. Поломка замка, всё-таки он постоянно подвергается износу.
  2. Потерянные ключи.
  3. Повреждение при попытке угона.
  4. Неисправность разъема с проводами.

Неисправность легко определить при включении двигателя, если не слышен звук работы стартера, щелчки реле или попросту не включается электрооборудование.

Как проверить замок зажигания ВАЗ 2114

Есть несколько способов, которые позволят определить источник проблемы:

  • диагностический;
  • визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке. В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

Распиновка замка зажигания ВАЗ-2114:

  1. приходит +12В для микровыключателя датчика вставленного ключа;
  2. приходит масса при открытой водительской двери;
  3. уходит +12В на стартер (контакт 50);
  4. уходит +12В после включения зажигания (контакт 15);
  5. уходит +12В при вставленном ключе на 5 контакт БСК;
  6. приходит +12В для подсветки личинки замка;
  7. приходит +12В от АКБ (контакт 30);
  8. не используется.

  1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
  2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
  3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
  4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля.

Подготовка

Необходимо подготовить запчасти и другие приспособления для работы. Понадобится новый замок зажигания. Найти в интернете оригинальные детали и аналоги достаточно легко, но стоит учесть, что замок желательно приобретать «в сборе».

Номер оригинального замка зажигания ВАЗ 2114 по каталогу: 21103704010. Примерная цена: 500 рублей на б/у деталь и 1200 на новую.

В качестве замены можно использовать аналоги с номерами: 09401, 24370407. Примерная цена: 1000 рублей (новая деталь).

Кроме самого замка, потребуются следующие инструменты:

  • гаечные ключи;
  • зубило;
  • пассатижи;
  • отвёртка.

Прежде чем приступить к работе, необходимо также снять кожух рулевой колонки и подрулевые переключатели.

Снимаем замок зажигания

Чтобы снять замок зажигания, необходимо проделать следующие действия:

  1. Ослабить отрывные болты с помощью молотка и зубила.

  1. Теперь болты можно вынуть руками, либо пассатижами, если они недостаточно ослаблены или их не получается ослабить достаточно сильно.

  1. Снять крепёжную скобу замка зажигания с рулевой колонки.

  1. Отключить разъём питания и демонтировать узел.

Видео: замена замка зажигания ВАЗ 2114

Установка и подключение нового замка

Теперь, когда старый замок зажигания снят, можно приступать к установке нового. Для того чтобы это сделать, нужно:

  1. Взять новый замок, вставить в него ключ и повернуть в положение номер один. Это необходимо для того, чтобы защёлка, ответственная за блокировку рулевого вала, ушла внутрь и не мешала процессу установки.

Отрывные болты — что бы замок не украли

  1. Установить замок на место и закрутить отрывные болты. Отрывать головки болтов сразу не нужно, чтобы в случае чего, не пришлось опять работать зубилом. Это можно будет сделать позже.

Не стоит сразу отрывать головки болтов

  1. Подключить электрику нового замка к ответной части автомобиля, следует быть осторожным при работе с электричеством.

Клемма замка зажигания ваз 2114

Проверка работоспособности замка и тест блокировки руля

Осталось только проверить работоспособность нового замка и блокировку руля. Начать следует с проверки блокировки, для этого необходимо достать ключ из замка зажигания и немного повернуть руль.

При отсутствии блокировки необходимо подрегулировать положение замка. Обязательно убедиться, что он вошёл в паз на рулевом валу.

Если блокировка руля работает как положено, закрутить отрывные болты до упора.

После этого следует подключить питание и попробовать завести двигатель. В случае успеха и правильной работы системы зажигания можно уже оторвать головки болтов и приступать к монтажу кожуха рулевой колонки и подрулевых переключателей обратно на место.

Важным нюансом является использование именно отрывных болтов. Многие вместо них используют обычные, ведь это упрощает последующую замену замка, при его очередной поломке. Но не стоит забывать, что отрывные болты используются в первую очередь для того, чтобы осложнить жизнь злоумышленникам при попытке угона автомобиля, так что не стоит ими пренебрегать.

Если внимательно следовать инструкциям и делать всё не спеша, то замена замка зажигания — работа несложная. Самым неприятным этапом, скорее всего, будет первое снятие замка и откручивание отрывных болтов. Также старайтесь покупать новые запчасти только в проверенных источниках, чтобы потом не оказалось, что ремонт произведён правильно, но несмотря на это — ничего не работает и автомобиль не заводится.

Реле контроля исправности ламп ВАЗ

Автомобили ВАЗ 2115 и 2114 оснащаются современным оборудованием, которое позволяет контролировать исправность всех систем и агрегатов этих марок. Чтобы осуществить ремонт временно вышедших из строя лам этих моделей, не обязательно ехать на СТО, а можно обзавестись нехитрым инструментом, и знаниями где располагается реле по контролю исправности ламп автомобиля ВАЗ 2114 и 2115, и починить неисправность самостоятельно.

Расположение реле по контролю ламп автомобилей ВАЗ

В моторном отсеке автомобилей ВАЗ 2114 и 2115 располагается монтажный блок. Его место расположения можно увидеть на данном фото № 1

Производители ВАЗ разместили в нем различные реле, а также предохранители, которые отвечают за работу и контроль исправности не только приборов освещения, габаритов, поворотов автомобиля, освещения салона, а также стеклоочистители.

Для того чтобы открыть этот монтажный блок, необходимо отсоединить от него два зажима, как показано на фото, и снять специальную предохранительную крышку. Сделать это можно с помощью плоскогубцев, или других приспособлений, но данные зажимы лучше не повреждать.

Если необходимо произвести ремонт или замену некоторых деталей (например, предохранителей), то сам блок лучше отсоединить от тока. Для этого он отключается от аккумулятора, то есть снимаются клеммы, а затем его нужно отсоединить от подключенных к нему проводов. Они располагаются в специальном штекере, который легко отделяется от самого блока. Только после этого можно производить ремонт.

После этих манипуляций, перед владельцем ВАЗ откроются предохранители, которые имеют специальные обозначения, а также несколько реле, и те которые отвечают за контроль исправности ламп автомобиля ВАЗ. Если к автомобилю есть техническая документация, то на рисунке данные реле контроля исправности ламп будет иметь на себе специальные обозначение. Когда техническая документация, по каким-либо причинам отсутствует, тогда необходимо внимательно посмотреть на предоставленное фото.

На нем, данные реле обозначены следующим образом:

Так что в случае возникновения проблем, водитель должен знать, какое реле за что отвечает. Они имеют специальные обозначения, как указано на фото № 3.

Также в этом монтажном блоке располагаются предохранители, которые отвечают за функции ламп ВАЗ, и имеют сопротивление рассчитанное на определенную силу тока, и в случае перенапряжения, или технической неисправности дают сигнал на реле, которое, в свою очередь выводит его на приборную доску.

Расположение данного блока на вышеуказанных моделях автомобилей не меняется, но в некоторых модификациях или годах выпуска, может быть изменено место расположения предохранителей и непосредственно реле, которые отвечают за выполнение тех или иных контрольных функций. Именно с этого блока и идут все сигналы, на приборную доску которые сообщают водителю о той или иной неисправности лампочек машины.

Важно знать, что некоторые автомобили не оборудуются такими реле. Но если внимательно присмотреться и разобрать приборную панель, то можно найти дополнительный провод, ведущий из монтажного блока, куда, по желанию владельца авто можно установить реле самостоятельно. После такого монтажа, на приборной доске появится световой сигнал, который будет сигнализировать о неисправности светового оборудования.

Предохранители, отвечающие за контроль ламп автомобиля ВАЗ

Несмотря на наличие в монтажном блоке специальных реле, также водитель должен обратить внимание и на маркировку предохранителей, которые отвечают за контроль осветительных приборов. В некоторых случаях, именно из-за их перегорания, реле начинает подавать сигналы неисправности ламп.

F 1 -10 ампер – отвечает за осветительные фонари задних противотуманок, и сигнализатор их включения;

F 8 -7.5 ампер – он отвечает за работу правой противотуманной лампы;

F 9 -7.5 ампер – он отвечает за работу левой противотуманной лампы;

F 12 -7.5 ампер – данный предохранитель отвечает за работу ближнего света правой фары машины;

F 13 -7.5 ампер – данный предохранитель отвечает за работу ближнего света левой фары машины;

F 14 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения левой фары машины, а также за сигнализатор ее включения;

F 15 -7.5 ампер – данный предохранитель отвечает за работу дальнего освещения правой фары машины, а также за сигнализатор ее включения.

Эти предохранители имеют четкую маркировку, которую можно также посмотреть на фото № 3, и отвечают за исправность не только самого прибора, но и электрической цепи. Поэтому в случае обнаружения каких-либо неполадок, в лампах, то прежде всего необходимо обратить внимание на предохранители.

Как было указано выше, в некоторых модификациях, и в зависимости от годов выпуска авто, место расположения и некоторая маркировка может быть изменена. Но при покупке автомобиля, в комплект входит техническая документация, где все расписано, но на случай если она отсутствует, тогда можно воспользоваться фото, которые имеются в данной публикации.

Их монтаж производится легко. Дело в том, что в блоке, где они располагаются, имеется специальный ключ, с помощью которого и можно легко снять все предохранители, а на место они ставятся легким надавливанием на них.

Для того чтобы снять и поставить на место реле контроля, также не нужно прилагать больших усилий. В своем основании они имеют вилку, и если взяться рукой за него, и с небольшим усилием потянуть вверх, то оно легко снимется. Аналогичным образом его можно поставить на место.

Важно знать, что в случае тюнинга автомобиля, а именно добавления к фарам светодиодов, может возникнуть ситуация, что все предохранители, к которым они будут подключены начнут перегорать. В таком случае специалисты рекомендуют заменить их на резисторы. О том, какой резистор лучше подойдет, нужно спросить у специалиста, у которого приобретаются сами диоды. Установка самого резистора не составит большого труда, так как его монтаж происходит по принципу установки и снятия предохранителя.

Типичные неисправности ламп автомобиля ВАЗ и их устранение

Одна из самых распространенных проблем, это перегорание нити накаливания. В таком случае электрическая цепь разомкнута, и предохранитель подает на реле соответствующий сигнал, а оно в свою очередь выводит его на приборную доску. Для устранения данной неполадки необходимо заменить лампочку.

Вторая проблема, это нарушение самой электрической цепи. Тут может быть несколько причин.

  1. Нарушены контакты проводов (произошло их окисление), ведущие к предохранителям или реле. Для устранения данной поломки нужно отсоединить их и хорошо зачистить.
  2. Произошел разрыв самого провода, либо его соединения с контактом. Для этого провод необходимо заменить, либо спаять, и не забыть при этом, хорошо заизолировать место спайки изолентой.
  3. Следующая проблема, это отсырение проводов, или мест их соединений с приборами. Чтобы устранить такую проблему необходимо удалить отсыревшие части, либо полностью заменить проводку, а места соединений хорошо заизолировать, чтобы впоследствии влага туда не попадала.
  4. Бывают ситуации, когда все оборудование, в том числе и лампы исправны, но на панель приборов подается противоположная информация. В данном случае, лучше снять торпедо, и проверить подключение контактов к сигнальным индикаторам. Панель снимается легко, с помощью крестообразной отвертки. Но это нужно делать аккуратно, чтобы ее не поцарапать. Чтобы устранить такую проблему достаточно хорошо зачистить контакты, а те которые оторвались от проводов припаять и хорошо заизолировать.
  5. Ну и последняя причина, частое перегорание предохранителей или самого реле. Для решения данной проблемы необходимо проверить силу тока в цепи. Если она превышает допустимую, значит идет короткое замыкание в самой цепи или приборе освещения. В таком случае рекомендуется заменить прибор. В некоторых случаях, проблема может быть в том, что в сеть дана дополнительная нагрузка, например подключены диодные лампы. Для решения данной проблемы, лучше заменить предохранители на резисторы.

При других, более серьезных проблемах, лучше обратится к специалистам, которые должны провести серьезную диагностику работы реле по контролю за лампами автомобиля, дабы избежать сильного замыкания в электроцепи автомобиля, и последующего его возгорания. Особенно необходимо обращать внимание на плохую работу приборов после тюнинга авто, так как в большинстве случаев нагрузки на сеть возрастают, за счет добавления дополнительного энергопотребляющего светового оборудования (диоды, более мощные лампы дальнего света).

Реле, которое отвечает за контроль исправности ламп автомобилей ВАЗ, находится в монтажном блоке в моторном отсеке. Оно имеет свою маркировку и обозначения, и отвечает за информирование водителя о наличии неисправностей ламп авто.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
