Думаю, что не все устраивает работа дворников на ВАЗах, а вернее: грязная полоса сбоку, которую дворник не может убрать ввиду того, что он просто напросто не дотягивается.
Как-то на сайте лада2111.рф я увидел способ доработки дворников и решил опробовать его. Сегодня и попробовал …

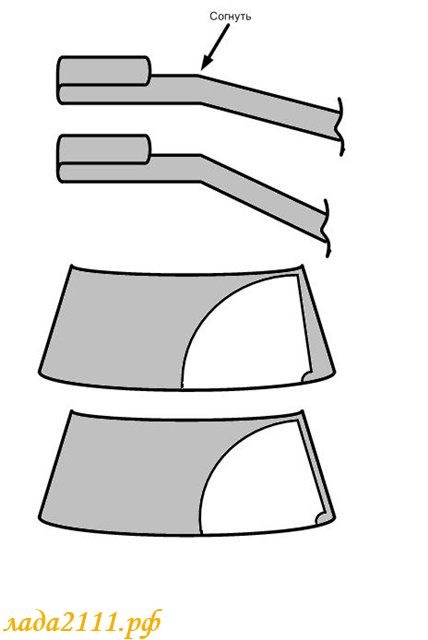

Первый способ: это подогнуть т.н. «крючок» дворника для Равномерной чистки возле края лобового стекла↓

Угол загиба выбираем методом подбора. Лично нашёл нужный мне угол с пятой попытки.
Также придется немного подогнуть конец т.н. спойлера дворника, т.к. он будет залезать на саму резинку дворника.

Второй способ: это доработка механизма стеклоочистителя ↓

(Осведомляю: жабо бывает Нового Образца и Старого. Т.к. у меня Старого образца, то я описываю как снять такое жабо, потому что есть отличия в снятии)
Первым делом необходимо снять жабо (или кто не знает: снять ветровую накладку).
Саму эту накладку снять дело пяти минут: она держится на двух болтах на «10» и на пяти саморезах.Откручиваем их, отсоединить трубки жиклеров стеклоомывателей и снимаем саму накладку. Далее: нижняя часть жабо.
После снятия верхней части жабо, необходимо открутить гайки на «10» от дворников, чтобы их снять. Далее потребуется открутить 6 саморезов на шумоизоляционном кожухе и 4 самореза под лобовым стеклом ↓

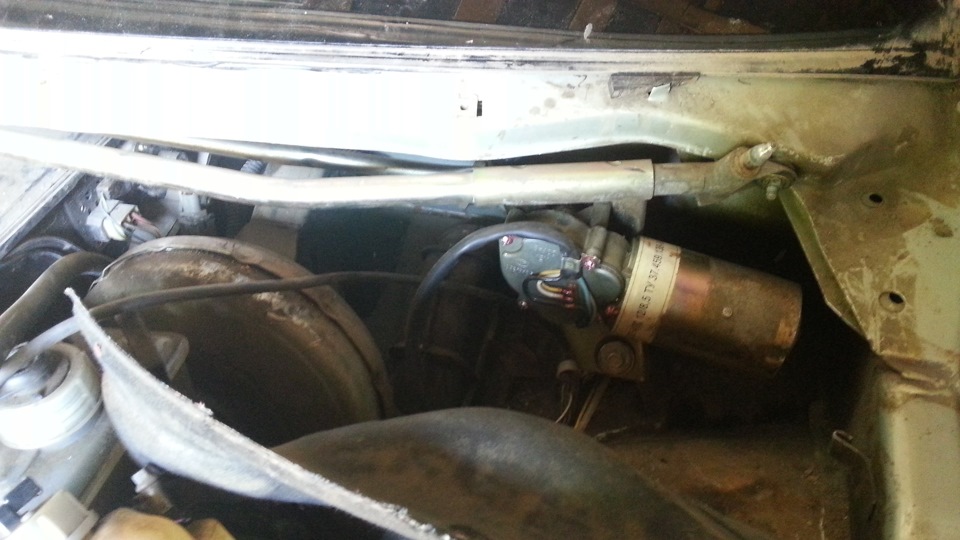

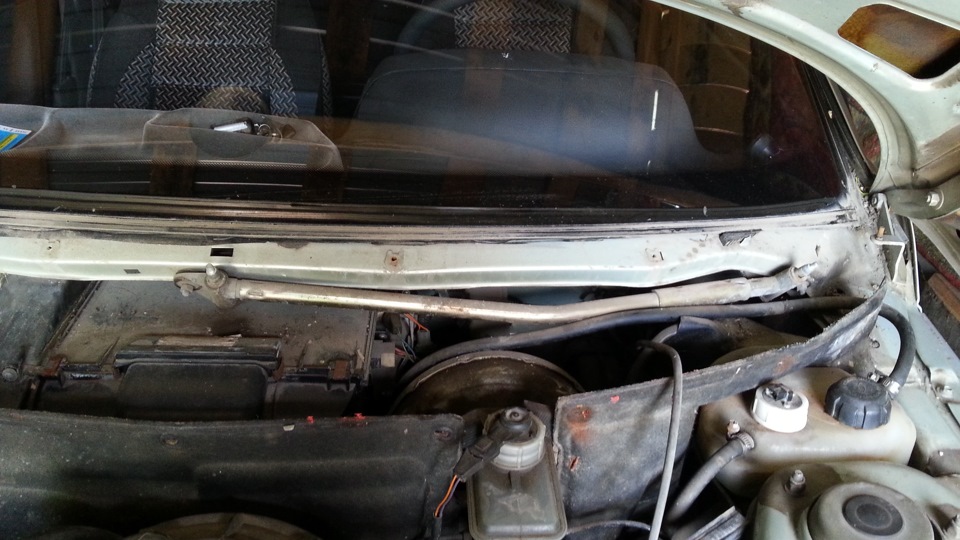

Снимаем нижнюю часть накладки и нам открывается вид на трапецию стеклоочистителя (не только на неё, но и на многое другое не менее интересное, но акцент сегодня делаем именно на трапеции).

Для того, чтобы её снять, потребуется открутить два болта на «10» ↓

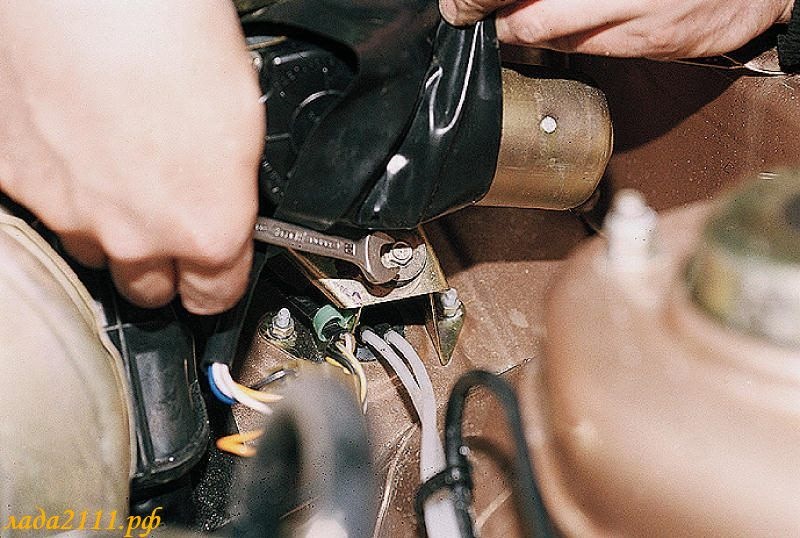

Также потребуется отвернуть болт крепления кронштейна моторедуктора 2110 ↓

Как отвернули все болты, обязательно надо отключить разъем моторедуктора очистителя ↓

Далее, остаётся только вынуть трапецию из подкапотного пространства и начать «тюнингковать» механизм.

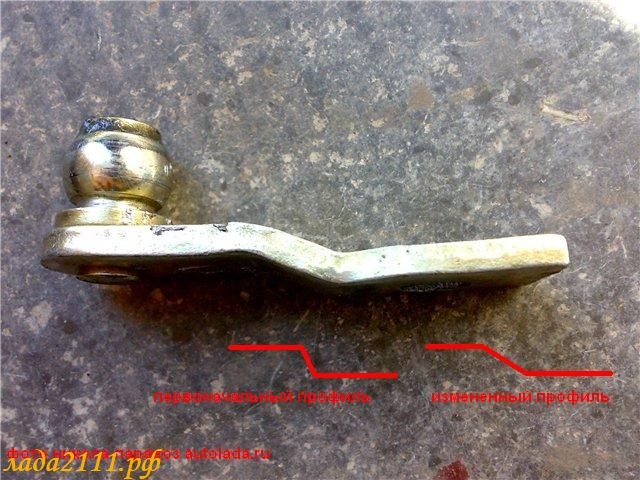

Вырезка с сайта: «Для этого его нужно снять, но перед этим нужно запомнить расположение вала и шатуна. Обычно колено должно быть закреплено на валу моторчика в одну линию с тягой.
Для этого лучше всего поставить метки, чтобы при сборке можно было все установить в таком взаимном расположении.
Если взаимное расположение вала и шатуна будет другим, тогда дворник будет останавливаться не в самом нижнем положении, а в промежуточном (например, когда включаешь дворники, они сначала немного ныряют вниз, а затем только начинают двигаться вверх)»
И я хочу выделить самое главное: «… нужно запомнить расположение вала и шатуна. … Для этого лучше всего поставить метки, …» !. Я, вот, не запомнил и не сделал никаких меток. Потом мучался и подбирал положение шатуна и дворников на лобовом стекле !

Далее, аккуратно всё собрав, ставим трапецию на место (лучше полностью не закреплять её, а наживить (мало ли, нужно будет ещё выпрямлять шатун) ↓

Теперь смотрим и анализируем то, что в итоге вышло.
Ввиду того, что я не сделал никаких отметок, я провозился в сумме с часу дня до семи часов вечера: примерял трапецию, смотрел где дворники останавливаются, снимал, дорабатывал и так много раз.

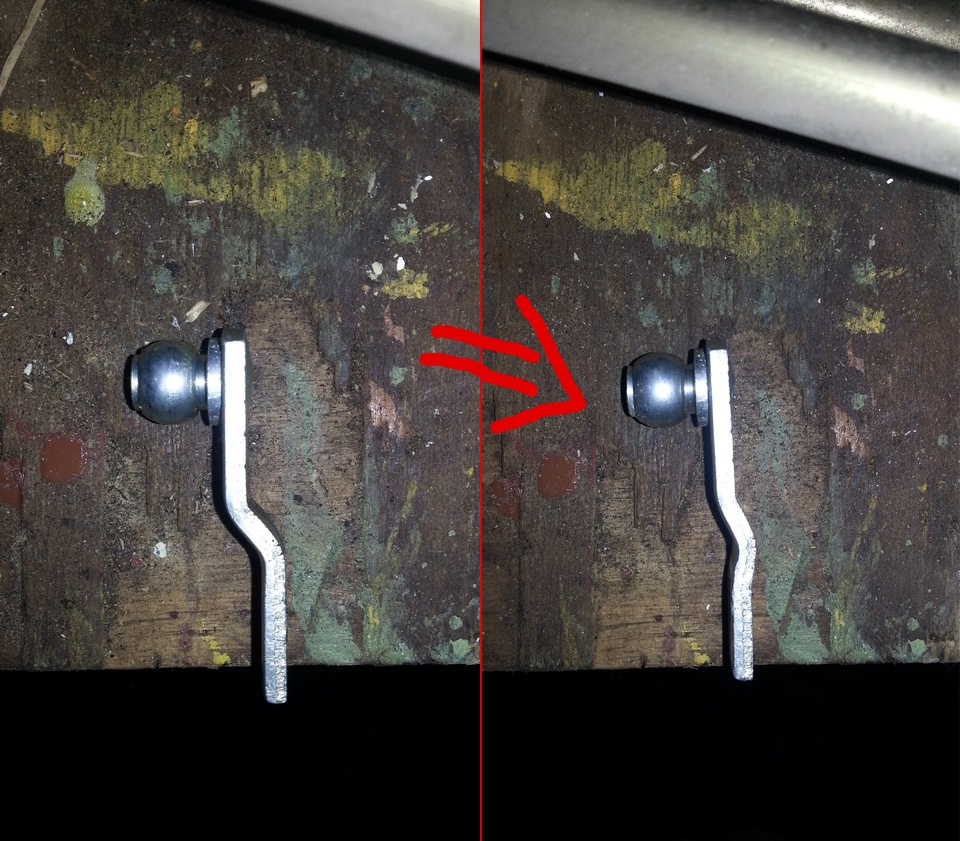

Также, хочу сказать, что я внёс и чисто свою лепту в усовершенствование механизма: я слегка выпрямил одну из дуг трапеции дворника для большего хода ↓

Результат в сумме есть. Положительный. Но когда я решил второй раз посильнее выпрямить эту дугу трапеции, то уже в устали снял и выпрямил не ту дугу и в итоге дворники застряли в верхнем положении ↓

Завтра буду дальше разбирать всё, выпрямлять и собирать …

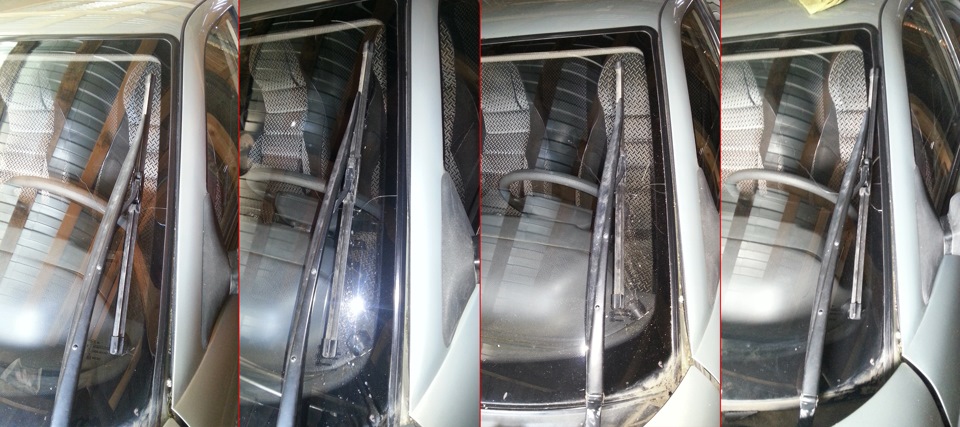

Вот околоколлаж их опытов:

На этом закончу. Всем спасибо, кто следил. Продолжение будет, скорее всего, завтра … или в течение двух-трёх дней …

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Чтобы безопасно и комфортно передвигаться на автомобиле, водителю нужен хороший обзор. Не последнюю роль в этом играет эффективная работа стеклоочистителей. Часто случается так, что только в последний момент, при наступлении осенних дождей, водитель вспоминает о необходимости поменять щётки стеклоочистителей.

Признаки и причины замены стеклоочистителей на ВАЗ 2110

Производственными нормами обусловлено использование этих на первый взгляд неприметных, но достаточно важных деталей, в течение одного года.

В процессе эксплуатации, под влиянием солнечных лучей резиновые детали высыхают и теряют свою эластичность. Огрубевшая резина работает как скребок, оставляя после себя на стекле разводы и подтёки. Неисправный дворник можно выявить и по износу рабочей кромки, проведя пальцем по лезвию дворника. Также, если кромка щётки истёрлась или затупилась, это отражается на работе щётки. Вместо одного-двух взмахов, дворнику приходится елозить по стеклу в несколько раз дольше, удаляя воду.

Не стоит «экономить на спичках» — лучше заранее, не дожидаясь начала дождливой и слякотной поры, поменять иссохшие и изношенные щётки. Стоят они не дорого.

Цена оригинальных дворников ВАЗ 2110 с артикулом 211005205070020 составит порядка 300 рублей. Также можно приобрести их аналог от производителя FINWHALE с артикулом FB20 за 250 рублей.

Средняя стоимость запчасти указана на весну 2017 года по Москве и области.

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

1. Снимите приборную панель.
2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров . Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

как снять рычаг стеклоочистителя на ваз2115

Вам потребуются: ключи на 10, на 24, отвертка. 1. Отсоедините провод от клеммы аккумуляторной батареи. 2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления. 3. Снимите рычаги щеток с валиков механизма стеклоочистителя
4. Снимите по одному защитному колпачку с обеих сторон. 5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон. 6. Снимите резиновые выравнивающие шайбы с обеих сторон. 7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя.

Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. ), иначе он будет мешать извлечению стеклоочистителя. 8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки. 9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель. 10. Выверните болт нижнего крепления кронштейна стеклоочистителя. 11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове. 12. Снимите держатель с проводов, чтобы не потерять его. 13.

Выведите валики механизма стеклоочистителя из отверстий в кузове. 14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека. Замена дворников это нужная операция во время ремонта стеклоочистителей, которая в будущем должна стать привычкой для каждого автовладельца. начинает плохо вытирать стекло или же оставляет разводы.

Замена подрулевого переключателя ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ 2114, 2115

Замену дворников производить лучше два раза в год, например, осенью и весной. В случае если лето было жарким и сухим, то одни и те же дворники можно использовать и на протяжении целого года. Сначала поворачиваем щетки в вертикальное положение. Затем откручиваем гайки крепления дворников. После чего рычаги щеток необходимо снять с валиков. Дальше с каждой стороны нужно снять защитные колпаки. Отворачиваем с каждой стороны еще по одной гайке.

Затем снимаем с каждойPстороныPвыравнивающие резиновые шайбы. После чего открываем капот, отсоединяем колодки жгутов от колодок с проводами. Не забудьте немного сместить вентилятор отопления в правую сторону по отсеку, так как дальше он будет нам мешать, когда потом начнем вынимать стеклоочиститель. Снимаем предохранитель. Вынимаем все реле. Затем откручиваем болт нижнего крепления стеклоочистителя. Сжимаем держатель проводом, вытягиваем его сквозь отверстие и снимаем. Валики механизма стеклоочистителя также выводим сквозь отверстие.

И наконец, аккуратно вынимаем стеклоочиститель из отсека. Для того чтобы установить их, то все нужно делать также, но только в обратной последовательности. Внимание! Если во время работы стеклоочиститель оставляет полосы, неочищенные места, пятна, пропуски или разводы, то вместо замены дворников можно заменить только резиновые вставки на щетках. Все это можно сделать самостоятельно. Для правильной замены прочтите инструкцию, которая будет прилагаться к комплекту резиновых накладок.

Ремонт трапеции дворников ваз 2110 – замена трапеции дворников

Итак, при работе дворников присутствовал некий стук. Сам стук сложно описать типа что то болтается и стучит.

Бывало, стук даже был когда едешь по кочкам. Не сразу понял, в чем дело. Но путем снятия жабо и покачивания трапеции выяснилось, что у нее большой люфт.

Поехал на рынок купил новую трапецию за 700р. Трапеция оказалась редким кооперативным г…ом которую я даже поставить не смог. Пришлось ее гнуть. Но результат был убогий.
Было решено отреставрировать старую трапецию.

1. Снял старую трапецию.
2. Отсоединил двигатель. Его трогать не стал, по нему вопросов не было. Только почистил и смазал.

3. Тщательно помыл всю трапецию.

5. Аналогичная выработка во втулках, которые запрессованы в корпусе трапеции.
6. Втулки выбил.
7. Купил пруток бронзы.
8. Купил пруток нержавейки.
9. Заказал у токаря втулки – 4 штуки из бронзы.

10. Заказал у токаря 2 штока из нержавейки.

11. Заказал у токаря выколотку для втулок.

12. Перед установкой втулок из бронзы нужно тщательно промыть корпус трапеции, у меня там была куча грязи. Помог шомпол от ружья и зубная щетка. Все протер чистой ветошью.
13. Смазал втулки машинным маслом. Забил втулки, используя выколотку. Все зашло плотно, но без особых усилий.
14. Срезал старые штоки и засверлил дырки диаметром 8 мм.

15. Отдал сварщику, что бы тот приварил штоки к основанию.

16. Собираю трапецию используя смазку Циатим. Уплотнительные резиновые колечки рекомендую заменить. Брать обязательно маслостойкие. Обращаю ваше внимание на регулировку по высоте. Нужно добиться шайбами, которые были внизу штоков, наименьшего люфта, но при этом не должно быть заеданий штоков корпусе трапеции.
17. Валы вошли от руки, но плотно без люфта. Замер показал зазор между штоками и втулками примерно 0.01- 0,015 мм.

18. После полной сборки. Подал 12 В на разъем двигателя и смотрим ток потребления 1 режиме – 3 А, во втором режиме – 2 А. Смотрим в книгу, токи допустимые.

Замена мотора и трапеции стеклоочистителя

Конструкция стеклоочистителя на ВАЗ 2110 достаточно надежная и при обычной эксплуатации мотор и сама трапеция может спокойно отходить и все 300 000 км, что было доказано личным опытом многих владельцев. Но бывают и исключения из правил.

Нередко бывает такое, что обходятся шлицы или конструкция трапеции просто напросто ломается. Если у вас возникли подобные проблемы, то ниже будет рассмотрена процедура ремонта.

Чтобы заменить все детали стеклоочистителя, нам понадобится следующий инструмент:

• отвертка плоская и крестовая;
• головка торцевая на 10 мм;
• трещоточная рукоятка;

Чтобы выполнить эту работу, первым делом необходимо выполнить некоторые подготовительные действия, а именно:

1. Снять накладку лобового стекла (жабо).
2. Снять утеплитель и уплотнитель под капотом.
3. Отсоединить один конец резинки расширительного бачка и отвести его в сторону.

Видеоинструкция по замене трапеции с моторчиком дворников на ВАЗ 2110-2112

Представленное ниже видео руководство было записано специально для данного сайта с целью наглядной демонстрации всего ремонта. Надеюсь, что все показано доступно и понятно, чтобы разобраться мог даже новичок.

Если при ознакомлении с роликом у вас возникли какие-либо вопросы или проблемы, можете обращаться в комментариях под видео на моем канале YouTube. Ну а ниже рассмотрим данный ремонт в обычном виде.

Фото отчет по снятию и установке трапеции дворников на ВАЗ 2110-2112

Когда все подготовительные моменты сделаны, то все будет выглядеть примерно следующим образом. Сверху стрелками показаны места крепления двух гаек:

Необходимо открутить их, разумеется.

После этого отсоединяем хомут крепления расширительного бачка и подняв его немного вверх, отводим в сторону, чтобы получить доступ к третьей гайке крепления трапеции.

После этого гайку можно открутить, она находится в самом низу практически:

После того, как с этим справились, можно аккуратно проворачивая трапецию, извлекать ее с левой стороны, немного отгибая в сторону металлическую рамку ниже лобового стекла (усилие нужно совсем небольшое — говорить о каком-либо реальном отгибании не имеет смысла!)

И поднимаем ее практически до конца, чтобы вынуть:

И остается только отсоединить штекер питания:

И теперь окончательно можно вынимать всю конструкцию трапеции и мотора дворников с боре. Если необходимо отсоединить и заменить один моторчик, то в принципе сложностей с этим не возникнет — достаточно открутить его и произвести замену.

Установка всех снятых деталей происходит в обратной последовательности. Стоит сказать о ценах данных запчастей. Стоимость трапеции в сборе с мотором на ВАЗ 2110 составляет порядка 2000-3000 рублей от производителя Автоваз. Китайские аналоги около 2000 рублей.

Не работают дворники на ВАЗ 2110

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

1. Снимите приборную панель.
2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров. Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

Как снять дворники на ваз 2110

projectile43 › Блог › Дворники ваз десятое семейство всё про всё

КАК УЛУЧШИТЬ ОБЗОРНОСТЬ В АВТОМОБИЛЕ

На обзор водителя бесспорно влияет чистота и прозрачность ветрового стекла. Что можно сделать:
Не использовать тонировку.
Выбрать качественные щетки стеклоочистителя.
Поставить дворники побольше штатных, что увеличит зону очистки.
Из доработок можно рассматривать:
Увеличить зону очистки лобового стекла со стороны водителя.
Увеличить скорость работы дворников.
Доработать систему омывания ветрового стекла.
Доработать обдув стекла.
Улучшить печку, чтобы стекла быстрей отогревались.
Улучшить систему вентиляции, чтобы стекла не потели.
Некоторым водителям в темное время суток нравятся использовать светофильтры, которые устанавливаемые на солнцезащитный козырек автомобиля. Другие рекомендуют средства антидождь.

Советы представленные ниже влияют на освещение дороги в темное время суток:
Своевременно протирать фары от грязи.
Отрегулировать световой поток.
Не забывать пользоваться корректором фар.
Установить качественные лампы в фары.
Если стекла фар со временем помутнели, выполнить полировку фар.
Из доработок можно рассматривать:
Установка омывателя фар.
Установка электрокорректора фар.
Множество других инструкций.
Противотуманные фары лучше только при езде в условиях густого тумана. При отсутствии тумана ПТФ ярко и очень широко освещают дорогу прямо перед машиной, что создает ощущение лучшей видимости дороги. На самом деле глаза водителя привыкают к излишне яркому пятну перед капотом, что лишает его возможности хорошо видеть дальше вперед, где уровень освещения заметно ниже.

Напоминать о том, что зеркала должны быть отрегулированы под конкретного водителя нет смысла, также, как и своевременно протирать их. Вот несколько советов по их доработке:
Установить дополнительные сферические зеркала.
Установить зеркала с увеличенной зоной обзора (например, от Приоры или иномарки).
Сделать обогрев зеркал.
Доработать регулировку или установить электрорегулировку зеркал.

При движении задним ходом дорогу видно меньше всего. Чтобы увеличить зону очистке можно поставить дворник побольше. Также рассматривайте следующие доработки:
Установка альтернативного зеркала салона (панарамное или от иномарки).
Парктронник.
Камера заднего вида.
Линза Френеля.
Для тех, кто совсем заморочился на тему обзора, могут рассматривать установку системы кругового обзора. Какие советы и доработки мы забыли упомянуть, которые могут повлиять на обзор в автомобиле? Пишите свои рекомендации в комментариях, а мы будем добавлять их в статью.

КАКОЙ ВЫБРАТЬ РАЗМЕР ЩЕТОК СТЕКЛООЧИСТИТЕЛЯ ДЛЯ ВАЗ 2110, 2111, 2112

Штатный размер дворников ВАЗ «десятого семейства»:
— щетка водителя и пассажира одинакового размера — 20 дюймов иди 508 мм (51 см);
— задний дворник ваз 2111 — 31 см;
— задний дворник ваз 2112 — 50 см.
Это не предел, расстояние от края щетки до края кузова позволяет установить щетки увеличенного размера. Далее указана длина водительского и пассажирского дворника, которые могут быть установлены на «десятку», при этом щетки не будут задевать жабо (ветровую накладку), стойки кузова или край крыши:
50см 50см
51см 48см
51см 51см — штатный
53см 50см
53см 51см
53см 53см
55см 45см
60см 50см
63см 48см
Наиболее популярным размером щеток считается: 53см и 53см, либо 53см и 51см. Задний дворник хэтчбека может быть увеличен до 51см, а универсала до 32 см и заменен с каркасного на бескаркасный.
Таким образом, простая замена дворников позволит увеличить зону очистки лобового стекла без доработок.

ПРИЧИНЫ, ПОЧЕМУ НЕ РАБОТАЮТ ДВОРНИКИ АВТОМОБИЛЯ

Итак, заметили, что перестали работать дворники, порядок действий примерно следующий:
1. Проверить предохранитель F9 20А в монтажном блоке.
2. Заодно проверяем реле включения стеклоочистителей и стекпоомывателей (установить для проверки заведомо исправное, проверьте, чтобы реле не было установлено другой стороной). Неисправное реле бывает в случае, когда не работает прерывистый режим дворников.
3. Плохой контакт электрической цепи. Вариантов может быть много, например, поплавилась проводка, плохой контакт «масса», плохой контакт в колодке с проводами в моторном отсеке из-за воздействия влаги, неисправный монтажный блок и т.д. Проверяем наличие напряжения на колодки электромотора.
4. Неисправен подрулевый переключатель.
5. Открутились или ослабли гайки на трапеции. Например, гайка, крепящая кривошип к оси редуктора. Проверить трапецию стеклоочистителя, гайки подтянуть.
6. Трапеция стеклоочистителей заклинило. Устранить неисправность, смазать или заменить.
7. Неисправен электромотор или перегорел его предохранитель (отдельный). Проверяем подачей напряжения. В случае необходимости ремонтируем или меняем на новый.
Если не работает омыватель лобового стекла, то проверьте:
наличие воды в бачке;
состояние трубок стеклоомывателя;
реле и предохранитель F9 20А;
электродвигатель омывателя.

ПОЧЕМУ СКРИПЯТ ДВОРНИКИ ПО СТЕКЛУ И КАК ОТ ЭТОГО ИЗБАВИТЬСЯ

Как определить, дворники скрипят по стеклу или нет? Попробуйте выполнить следующие рекомендации:
Проверить работу щеток на смоченном ветровом стекле;
Протестировать работу дворников в поднятом положении;
Проконтролировать работу каждой щетки в отдельности.
В результате мы получим полное представление о том, что является источником постороннего шума. К примеру, если скрип щеток стеклоочистителя остался даже при поднятом состоянии, значит проблема в самой трапеции (смазать или заменить). Может быть так, что по стеклу скрипит не резинка, а шарнир дворника, который можно просто смазать WD-40.
Если Вы уверены, что именно дворники скрипят по стеклу, то следуйте следующим советам:
1. Резина щеток износилась, поэтому при отчистке лобового стекла появляется скрип. Выбрать качественные щетки стеклоочистителя.
2. Дворники плохо прилегают к стеклу. Пружина со временем стала менее упругой, в этом случае поможет только ее замена.
3. Дворники не прижимаются к стеклу. Плохой прижим может быть следствием разбитой втулки, в которой ось дворника вращается. Придется заменить втулку.
4. Дворники царапают лобовое стекло и как следствие появляется скрип. Щетки и ветровое стекло нужно хорошо вымыть. При желании лобовое стекло можно отполировать.
5. Дворники скребут по стеклу только в одну сторону? Скорее всего щетка прилегает к стеклу под углом. Чтобы решить проблему можно попробовать загнуть плоскогубцами поводок в том направлении, при движении по которому возникает неприятный звук. Также можно вытащить резинку и развернуть её на 180 градусов.

СОВМЕСТИМОСТИ ТРАПЕЦИЙ СТЕКЛООЧИСТИТЕЛЯ ВАЗ 2110

Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства
Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:
2110-5205015
2110-5205015-01
2110-5205015-11
2110-5205015-20
2110-5205015-21
С виду размеры стеклоочистителей одинаковые, но продавцы уверяют, что они несовместимые, и что делать если найти трапецию старого образца уже не представляется возможным? На самом деле, отличия в этих трапециях стеклоочистителя есть, но при условии небольших доработок они становятся взаимозаменяемые. Чтобы установить трапецию стеклоочистителя нового образца вместо старого, потребуется только спилить по одной шпильке крепления с каждой стороны кузова.
Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут:
1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников.
2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).
Замена трапеции стеклоочистителя 2110
Потребуется: ключ «на 10», крестовая и плоская отвертка.
Отключить минусовую клемму с аккумулятора, снять ветровую накладку (жабо), а затем и расширительный бачок. Затем:
Отключить разъем моторедуктора очистителя.
Отвернуть гайку левого крепления трапеции к кузову.
Отвернуть гайку правого крепления трапеции к кузову.
Отвернуть болт крепления кронштейна моторедуктора.
Снять трапецию очистителя со шпилек и извлечь ее из коробки воздухопритока.

ПОВОДОК СТЕКЛООЧИСТИТЕЛЯ Шеви-Нивы на ВАЗ 2110

Поводки стеклоочистителя (или рычаг стеклоочистителя) ВАЗ десятого семейства имеют спойлеры, которые помогают щеткам лучше прижиматься к стеклу на скорости. Увлекаетесь стайлингом, тогда Вас заинтересует замена поводков дворников десятки на поводки Шеви-Нивы.
Поводок стеклоочистителя Chevy Niva (2123) передний имеет каталожный номер 2123-5205065, найти его можно по цене 230рублей/штука. Поводки левый и правый — одинаковые.
Чтобы снять поводки ВАЗ 2110 потребуется ключом «на 10» отвернуть гайки крепления, а затем демонтировать поводки покачиванием. Установка поводков от Нивы производится в обратной последовательности. Они подходят без доработок и переделок на автомобили с жабо старого и нового образцов.
Что имеем в итоге ? Поводок щетки Нивы Шевроле не имеет спойлеров, что для кого-то более привлекательно, да и перед лицом уже летают не две шпалы, а аккуратные палочки. Сами поводки очень жесткие на изгиб и поэтому дворники ходят бесшумно. С зимними щетками, веер добивает до стекла нормально.

КАК ВЫСТАВИТЬ ДВОРНИКИ НА ПОЗИЦИЮ ОБОГРЕВА ОТОПИТЕЛЕМ

Ситуация, когда зимой подмерзшие щетки стеклоочистителя не способны хорошо отчистить ветровое стекло знакомо всем. Мало кто знает, что на ВАЗ 2110 можно приподнять дворники в позицию обогрева отопителя.
Чтобы приподнять щетки для подогрева печкой нужно лишь коснуться подрулевого рычага без фиксации, и делать это следует резко и коротко. После некоторой тренировки у Вас получится поднять дворники чуть выше штатного состояния покоя, но это расстояние может меняться от 2см до 5см.

На ваз 2110 не работают дворники — причины и ремонт

Непременным атрибутом ВАЗ 2110, как и любого другого автомобиля являются стеклоочистители лобового стекла. Разговорное их название — «дворники». Их назначением является очистка стекла от потеков воды и грязи в случае непогоды. Разумеется работа дворников чаще всего необходима в межсезонье, когда больше всего осадков. В эти периоды без нормально работающих стеклоочистителей передвигаться на автомобиле не просто затруднительно, а опасно.

Как и всякий другой ответственный узел ВАЗ 2110, дворники нуждаются в регулярном осмотре и при необходимости ремонте. Обычно это происходит раз в пять лет. Но возможно заняться починкой стеклоочистителей придется и раньше — в случае если они начнут работать медленно или вовсе не станут работать.

Ремонт дворников несложен, любой уважающий себя автолюбитель вполне способен сам его осуществить. Ниже мы рассмотрим алгоритмы ремонта дворников на ВАЗ 2110, и даже как их правильно полностью заменить.

Но начнем с рассмотрения всех элементов, обеспечивающих работу стеклоочистителя:

Электрическая часть

Она включает в себя:

• Электродвигатель самого стеклоочистителя;
• Электродвигатель омывателя стекла;
• Переключатель стеклоочистителя и омывателя — находится под рулем ВАЗ 2110;
• Основное и дополнительное реле — находятся в монтажном блоке и обеспечивают циклическую работу дворников;
• Биметаллический предохранитель — является термическим по своему типу, его концевой выключатель расположен в редукторе электродвигателя стеклоочистителя.

Механическая часть

Она включает в себя:

• Собственно щетки — их рабочая часть сделана из резины и подвержена довольно быстрому износу;
• Трапеция — конструкция из металлических направляющих, они обеспечивают преобразование вращения электромотора в собственно работу дворников. Трапеция подвержена деформации и засорению сочленений.

Соответственно, из структуры узла стеклоочистителей, следует что все поломки относятся к двум группам:

1. Механические;
2. Электрические.

Рассмотрим механические поломки

1. Если после включения дворников, явно работает их электромотор, но при этом сами дворники не двигаются или конвульсивно дергаются, то причина этого — ослабление гайки, крепящей кривошип трапеции дворников к оси редуктора электромотора. Иногда эта гайка не просто ослабляется, а вовсе полностью скручивается.

1. Дворники работают, но нарушается синхронность и ровность их движений. В этом случае причина поломки в так называемом «поводке». Ослабляется гайка, крепящая его.

Обе рассмотренные поломки исправляются простым затягиванием гайки, крепящей узлы дворников. Разумеется перед этим нужно поставить сами дворники (их механическую часть) в правильное исходное положение.

Электрические поломки бывают следующими

1. Полностью не работает электромотор. После включения дворников не слышно его работы и сами дворники остаются без движения. Причиной этой поломки скорее всего будет зависание щеток электродвигателя — тогда их нужно вернуть в правильное положение. Реже происходит сгорание якоря — в этом случае придется полностью заменить и электромотор и редуктор (они продаются только в комплекте).

1. Работы электромотора не слышно. Дворники также не двигаются. После их включения слышен лишь щелчок биметаллического предохранителя. Причиной этого в зимнее время практически всегда является примерзание щеток электромотора. Часто после этого при настойчивых попытках включения дворников перегорает биметаллический предохранитель или реже — сам якорь электромотора. Решить эту проблему в ее легком варианте можно простым оттаиванием щеток и удалением с них влаги. В случае же более серьезном — нужно заменить на новый предохранитель или сам электромотор.

1. Дворники работают, но в прерывистом режиме они продолжают работать непрерывно. При этом нет звуков переменного вращения якоря электромотора. Эту проблему обычно решают простой заменой управляющего реле. Но прежде чем это делать нужно просто проверить и заново зачистить контакты концевого выключателя — они иногда окисляются или подгорают.

1. Работа дворников осуществляется медленно и с остановками в непредсказуемых местах рабочего хода. Нижнее положение стеклоочистители не занимают совсем. В этом случае причиной чаще всего является концевой выключатель — нужно отрегулировать его путем подгибания контактов. В случае же продолжения некорректной работы придется полностью заменить электромотор.

Все работы по обслуживанию стеклоочистителей ВАЗ 2110 начинают с отсоединения минусовой клеммы АКБ. После этого отсоединяется жабо. Это делать желательно, так как значительно ускоряются все последующие операции.

Далее отвинчиваются крепежные болты и движением на себя снимают всю конструкцию дворников. Их установка осуществляется в обратном порядке.

Замена дворников

При ремонте электрической составляющей нужно сперва снять приборную панель, для получения доступа и возможной замены реле или предохранителя. После этого можно разобрать рулевую колонку — здесь находиться переключатель. Он тоже часто нуждается в замене (например из-за поврежденной изоляции).

Часто необходимо произвести полную замену дворников. Здесь нужно помнить следующее — дворники для всех годов выпуска ВАЗ 2110 идентичны и взаимозаменяемы. Если же будут использоваться какие-либо другие дворники (например иностранного производства), то нужно убедиться в совпадении их размеров. Длина дворников ВАЗ 2110 — ровно 20 дюймов (50,8 см). Не критичным будет их увеличение на 1 — 2 сантиметра. Но если размер дворников значительно больше, то неизбежен скрип во время работы, рывки и досрочный выход из строя. Причина этого — превышение допустимой масс-габаритной нагрузки.

Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Трапеция дворников — это деталь, которая преобразует усилие от моторчика на поводки дворников. Со временем фторопластовые втулки в соединениях трапеции забиваются грязью и силы мотора не хватает для очистки стекла на максимальной скорости. Если не обращать на это внимание, то втулки изнашиваются до такой степени, что узел перестает работать даже на первой скорости.

В этой статье разберем процесс замены трапеции дворников на примере ВАЗ 2110.

Возможные причины неисправности дворников

Причины неисправности стеклоочистителей могут быть как механические, так и электрические. Поиск неисправности начинаем в первую очередь с предохранителя, а потом разбираем остальное.

Проблемы, связанные с механикой могут проявляться следующими симптомами:

1. Когда включается стеклоочиститель, слышно, как работает мотор дворников, но щетки не двигаются. В первую очередь причиной этого может быть открученная или слабая гайка, которая крепит кривошип к оси редуктора.
2. Если работа щеток происходит не синхронно, причиной может быть поводок – ослабла его крепежная гайка.

Схема стеклоочистителя на ВАЗ 2110

Неисправности, связанные с электрикой имеют следующие признаки:

1. Щетки не занимают крайнее положение, останавливаются где попало, медленно двигаются. Причиной может быть в кольцевом выключателе. В этом случае нужно подогнуть контакты. Если это не помогло, нужна замена мотора дворников в сборе, так как он продается с редуктором.
2. Включен прерывистый режим, а щетки работают непрерывно, то проблема в реле, его нужно заменить. Если замена не помогла, то вероятно, что окислились или подгорели контакты на концевом выключателе.
3. Если при включении стеклоочистителя, очистители стекла и якорь не работают, то могли примерзнуть щетки. Другой причиной может быть сгоревший якорь.
4. Электромотор не работает, но предохранители исправны. В этом случае необходимо проверить контакты, которые имеет привод дворников, а также двигатель. Возможен вариант зависания щеток стеклоочистителя ВАЗ или сгорел якорь.

Проверка работы стеклоомывателя

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Видео инструкция по замене трапеции с моторчиком дворников на ВАЗ 2110-2112

Представленное ниже видео руководство было записано специально для данного сайта с целью наглядной демонстрации всего ремонта. Надеюсь, что все показано доступно и понятно, чтобы разобраться мог даже новичок.

Если при ознакомлении с роликом у вас возникли какие-либо вопросы или проблемы, можете обращаться в комментариях под видео на моем канале YouTube. Ну а ниже рассмотрим данный ремонт в обычном виде.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей.

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Самостоятельная замена щёток стеклоочистителя

Никакого специального инструмента для этой операции вам не понадобится. Всё делается буквально руками и без лишней суеты. Всё, что нужно сделать, — купить новые, подходящие к вашей машине. Учтите, что правый и левый дворники зачастую неодинаковы по длине.

Сама процедура замены щёток выполняется за несколько простых шагов:

Рычаг стеклоочистителя отводится от лобового стекла в вертикальное положение. Аккуратно удерживайте рычаг, иначе он может резко ударить по стеклу и повредить его.

Первый шаг замены. ‘Дворник’ устанавливается перпендикулярно стеклу

Снимаем с дворника заглушку

Тянем щётку вниз на себя и снимаем

Как заменить: мастер-класс на видео

Поиск проблем электрической части

Каждый владелец ВАЗ-2110 невольно обращал внимание на доносящиеся с левой стороны щелчки и еле слышный шум от моторедуктора при работающем стеклоочистителе. Поэтому на начальной стадии поиска причин, почему не работают дворники ВАЗ-2110, нужно проверить работоспособность именно этого изделия.

Если электрический двигатель не подает никаких признаков жизни, необходимо проверить предохранитель, расположенный на монтажном блоке, который располагается с левой стороны, под рычагом переключения фар. Если предохранитель в рабочем состоянии, это говорит о неисправности в системе подпитки электропривода.

Определить проблемный участок в цепи поможет мультиметр. Нужно проверить цепь от предохранителя к моторедуктору, от него к гидрокорректору.

Естественно, необходимо проверить и сам предохранитель. Если на экране мультиметра постоянно светится ноль, и слышен не очень приятный звуковой сигнал, значит, цепь исправна. При появлении на экране нескольких цифр, без звукового сопровождения двигаемся дальше – переходим к осмотру клемм и проводов.

Устранить неисправность можно следующим образом:

1. Зачистить и поджать все клеммы, которые проверялись мультиметром.
2. Заменить проводку.
3. Поставить новый рычаг на рулевой колонке, включающий стеклоочиститель.

За функционирование стеклоочистителя отвечает реле К2 (5243747), находящееся в монтажном блоке. Если при работе системы прерывистый режим не наблюдается, то реле пора менять. При данных обстоятельствах проверить нужно и гидрокорректор. Если у реле стеклоочистителя есть дефект, он будет чудесно работать в крайнем третьем положении правого подрулевого переключателя. Неисправное реле не во всех случаях прекращает свою работу. Стеклоочистители могут прекрасно функционировать, если их включить в 1 положение, но на то, что есть присутствие дефекта и реле работает неправильно, укажут паузы между взмахами щеток. Часто реле просто отходит, при этом одновременно не работают дворники и печка. В этом случае нужно обыкновенно поджать контакты.

В поиске причин, по которым перестали работать дворники на-ВАЗ 2110, попутно нужно проверить концевой выключатель, находящийся на крышке моторедуктора. Также желательно очистить контакты от окиси и подогнуть контактные лепестки.

Замена дворников ВАЗ-2110

Процесс замены дворников на «десятке», как, впрочем, и на любом другом автомобиле, очень простой, и не отнимет у вас более пяти минут. Да и инструмента для этого никакого не потребуется. Порядок работ следующий:

• ветровое стекло накрываем плотной тканью, чтобы защитить его от возможных повреждений;
• отгибаем поводок дворника от лобового стекла;
• приподнимаем защелку механизма крепления вверх, проворачиваем каркас на 90 градусов вокруг направляющей и сдвигаем его вниз, снимая с крючка поводка;
• направляющую нового дворника заводим в крючок крепления и загоняем ее в конец изгиба до щелчка защелки.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Как снять поводок (держатель) дворника. Который прикипел или закис. Подробно + видео

Эта очень полезная статья, логическое продолжение материала – почему дворники плохо чистят. Собственно тогда я столкнулся с большой проблемой как их снять с машины, причем ни чего не повредив. Ведь они реально, толи прикипают, толи окисляются, ну в общем сидят ОЧЕНЬ прочно. Сегодня мой небольшой но полезный опыт, думаю пригодится он каждому …

СОДЕРЖАНИЕ СТАТЬИ

• Как снять без съемника
• Про съемник
• Прикипел – а поможет ли?
• ВИДЕО ВЕРСИЯ

Вначале хочу сказать, что вроде бы такое элементарное действие, но сделать это не так то и просто. Лично я возился примерно полдня, так и пришлось ехать в магазин. ДА ребята, эта инструкция именно СО СЪЕМНИКОМ! Я не стал экспериментировать.

Как снять без съемника

Собственно в интернете есть куча инструкций, как это сделать без каких-либо побочных инструментов.

Порядок действий примерно такой:

• Откручиваем гайку и убираем

• Поводок будет сидеть очень прочно, особенно если у машины большой пробег, скажем в 100 000 километров

• Пробуем снять, не снимается. Хочется отметить — что у некоторых сходит, но если судить, по отзывам таких всего 10%
• Нужно брызнуть в соединение WD-40, чтобы оно немного откисло. У меня стояли примерно 2 – 3 часа ничего не получалось

• Стучим по соединению, чтобы его немного расшатать. Делается это, чем попало, лично у меня складывается такое ощущение. Кто киянкой, кто молотком, другие ключом и прочим. МНЕ НЕ ПОМОГЛО.
• Пытаемся после всех этих манипуляций, стянуть держатель, кото-то поднимает щетку вверх и тянет за нее! Кто-то просто тянет само ушко, кто-то одевает гайку обратно и тянет ушко вверх, а само полотно вниз (получается как бы рычаг). НО блин у меня сидел просто как приваренный, вот закис – так закис.

• Есть еще один, последний пункт. Кто-то пытается подложить брусок рядом с дворником и поддеть его чем то металлическим! Это хорошо если у вас рядом кузов, то есть металл, у меня же пластик и сделать это практически не возможно

Скажу так, некоторым снять поводок своими руками – получается! Другим же нет. Вообще на ДРАЙВЕ пишут, что лучше съездить на СТО и там вам все снимут. Вот теперь переходим к самому интересному.

Про съемник

Я просто боялся сломать не только сам «поводок», но и сломать двигатель, и шток и еще чего-нибудь. А ведь здесь все исчисляется в тысячах рублей. Например, сам держатель на мой AVEO стоит 2100 рублей, то есть пара 4200 – мягко сказать ОХРЕНЕТЬ! А вот теперь представьте, если сломать что-либо внутри! Я просто боюсь предположить — сколько это будет стоить.

Поэтому поехал на СТО, решил там снять, но это оказалась не такой легкой задачей. Все дело в том, что есть съемники для подшипников, например ступицы. НО, они банально большие и не подходят. Есть еще одни варианты, для подшипников генератора, они уже меньше, но все равно для меня большие и подлезть не получается.

Кстати эти приспособления есть с тремя ножками и двумя, брать нужно именно с двумя (лично для моего авто), да и думаю для многих пригодится именно такой вариант.

Один мастер сказал – «тебе нужно съемник для генератора от ВАЗ, он миниатюрный и как раз подойдет». Посидел в инете полчаса и нашел маленький, универсальный с двумя захватами.

Заезжал на официальный сервис, у них есть все оборудование, но там зарядили около 500 «наших деревянных» за оба. Просто наглеют. Поэтому решил найти сам в запчастях.

Продается в большой сети автомобильных магазинов по России. Стоимость всего — 159 рублей. Называется – «СЪЕМНИК 2-Х ОПОРНЫЙ МАЛЫЙ ПЕРЕКИДНОЙ» Про магазин рассказывать не буду, чтобы не подумали что это реклама, но их можно найти во многих автозапчастях.

Прикипел – а поможет ли?

Честно у меня были сомнения, что он поможет. Реально настолько сильно сидит поводок, НУ ПРОСТО ПИПЕЦ! Открутил гайку, подсоединил съемник и начал вращать болт (можно под ножки подложить тряпочку, чтобы не оцарапать). И О ЧУДО! Снялось все очень легко и просто (может потому что еще WD-40 помог).

Просто вся проблема в том, что между держателем дворника и штоком (мотора) находится шлицевое соединение. То есть сидят они очень прочно. Если туда попадет немного воды, как я думаю — все это дело прилично закисает.

Какой вывод – ОН ПРОСТ. НЕ экономьте всего 159 рублей, вам этот инструмент еще понадобиться (мало ли сколько авто у вас будет, да и друзьям можно помочь). ДА и если вы что-то сломаете, это будет стоять БОЛЬШИХ ДЕНЕГ, ни в какое сравнение не идет.

Сейчас видео версия статьи, смотрим.

На этом заканчиваю, думаю вам было полезно. Читайте наш АВТОБЛОГ, подписывайтесь на наш канал.

(15 голосов, средний: 4,73 из 5)

Дворники на Lada 2110: причины выхода из строя и методы реабилитации

• Первый этап: диагностика и устранение неисправностей электрического характера
• Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности
• Неисправности механического происхождения
• Итого

Первый этап: диагностика и устранение неисправностей электрического характера

Каждый владелец десятой модели наверняка замечал доносящиеся от расположенного слева моторедуктора щелчки и шум при активировании стеклоочистительной системы. Поэтому на первоначальном этапе решения вопроса, почему на ВАЗ 2110 не работают дворники, следует обратить внимание именно на характер работы этого агрегата.

Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.

Идентифицировать неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до моторедуктора и подрулевого рычага, да и сам переключатель. Мультиметр индуцирует ноль: участок исправный, бесконечно большое значение – повод к осмотру клемм и проводов.

Устраняется неисправность следующими действиями:

• зачистить/обжать клеммы в блоке предохранителей, контактных разъемах подрулевого переключателя и моторедуктора;
• заменить провода;
• заменить рычаг на рулевой колонке, активирующий работу стеклоочистителей.

За работу стеклоочистителей по циклам с паузами (I и II положения) отвечает реле К2 типа 524.3747, расположенное в монтажном блоке. Система не работает в прерывистом режиме – повод к детальному осмотру и замене реле. При таких обстоятельствах «грешить» стоит и на подрулевой переключатель.

Следует иметь ввиду! При дефектном реле стеклоочистители совершенно беспрецедентно работают в крайнем третьем положении правого подрулевого переключателя.

Впрочем, неисправное реле далеко не всегда прекращает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако на наличие дефекта в реле будет указывать отсутствие характерных для данных режимов пауз между взмахами щеток.

Попутно, выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке моторедуктора:

• окисленный слой следует убрать;
• обгоревшие контакты необходимо очистить;
• контактные лепестки, при необходимости, стоит подогнуть.

Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности

Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:

• зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
• загрязненный коллектор, расположенный на роторе электродвигателя;
• подгоревший коллектор;
• обрыв в обмотке якоря.

Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.

Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение.

При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители. При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно.

Неисправности механического происхождения

Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

• электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
• щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

• cгорел предохранитель F5;
• окислились или обгорели клеммы соединительных колодок;
• вышли из строя провода;
• сломалось реле К5 524.3747;
• приказал «долго жить» подрулевой переключатель;
• ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
• открутились гайки крепления рычагов к валам трапеции;
• щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

• окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
• зависание щеток в моторедукторе;
• обгорание/загрязнение коллектора;
• обрыв в обмотке якоря;
• выкрашивание зубьев шестерен в редукторе.

Замена дворников. Выбор, установка, типы креплений

«Даже дворники сам заменить не может» — весьма обидная оценка навыков автомобилиста. Но замена щёток стеклоочистителя не так проста, как кажется, и иногда вызывает затруднения даже у опытных водителей. Рассказываем, как выбрать и поменять дворники самостоятельно, не сломав крепления, стекло и пальцы.

Но сперва дворники нужно купить. Выбирая новые щётки стеклоочистителя, нужно учесть три фактора: их длину, тип крепления и конструкцию (сезонность). Начнём с последней.

Конструкция дворников

Конструктивно дворники делятся на три основных типа: каркасные (с разделением на летние и зимние), бескаркасные и гибридные. Каркасную щётку к стеклу прижимает металлический каркас из шарнирных рычагов-коромысел. Гибридный дворник дополнительно оснащён обтекаемым пластиковым кожухом, который снижает шум на высокой скорости и защищает шарниры от грязи и снега. Бескаркасную щётку вместо громоздкого железного каркаса к стеклу прижимает упругая стальная пластина, скрытая внутри — она обеспечивает точное прилегание лезвия к поверхности. Об отличиях, плюсах и минусах разных конструкций дворников мы подробно рассказывали в отдельной статье.

Из конструкции вытекает и сезонность щёток. Классические каркасные дворники являются летними (и наиболее доступными); каркасные щётки, закрытые резиновым чехлом — зимними, хорошо защищёнными от снега и льда (о них мы также писали отдельно); а бескаркасные и гибридные дворники относят к всесезонным или универсальным, которые можно использовать круглогодично.

Длина дворников

Щётки стеклоочистителя отличаются длиной, ведь размеры автомобильных стёкол разные — сравните лобовое стекло Mazda Demio и Toyota Land Cruiser. Но и на отдельно взятой машине левый и правый дворники отличаются: водительский на большинстве современных автомобилей длиннее. То есть вам понадобятся две щётки разного размера.

Чтобы узнать длину дворников, можно просто подойти к машине и измерить их рулеткой, но нет гарантии, что старые дворники были подобраны правильно. Поэтому лучше уточнить длину щёток в каталогах подбора. В шапке раздела с дворниками на сайте Гиперавто есть подборщик, который поможет определить длину щёток по модели автомобиля.

Не отступайте от рекомендованных производителем размеров. Более длинные дворники, которые иногда устанавливают автомобилисты для увеличения площади очистки стекла, будут хуже прижиматься по краям и начнут оставлять на стекле полосы.

Подготовка к замене

К замене щёток нужно кое-что подготовить. Прежде всего, сами дворники — распакуйте их и установите нужные переходники. Большинство щёток являются универсальными, подходящими для машин с разным типом крепления дворников — для этого в комплекте со щёткой лежит несколько переходников. Самый ходовой переходник под классическое крепление «крючок» обычно уже установлен «из коробки» — здорово, если он вам подходит. Но если в вашей машине более редкое крепление, придётся найти среди комплектных переходников подходящий и установить вместо стандартного.

Также не забудьте снять пластиковые транспортировочные чехлы с лезвий щёток — причину самых курьёзных жалоб на «плохие» дворники (в этих чехлах щётки почти не чистят стекло, вызывая недоумение водителей). Пластиковые чехлы есть на не всех дворниках — их наличие зависит от конкретной модели.

Перед заменой щёток нужно проверить, что рычаги (поводки) дворников свободно отгибаются от стекла рукой и фиксируются в вертикальном положении. На некоторых машинах поднять их мешает кромка капота. Чтобы освободить дворники, переведите их в зимний режим (см. статью о зимних дворниках) или «поймайте» их в верхнем положении при работе. Для этого включите зажигание и активируйте стеклоочиститель. Когда щётки сделают взмах, выключите зажигание, чтобы они остались в верхнем положении. Из него дворники уже можно свободно отогнуть от стекла. В современных автомобилях те же действия выполняет специальный сервисный режим стеклоочистителя, который активируется удержанием рычага дворников в положении MIST в течение нескольких секунд.

Сервисный режим дворников на Toyota Camry

После этого приступаем к демонтажу старых дворников. Что именно нужно делать — зависит от типа их крепления.

Крепление J-Hook («крючок»)

«Крючок» (Hook/J-Hook/U-Hook) — старейший и самый распространённый тип крепления дворников. Обозначается латинскими буквами J или U из-за схожей формы наконечника поводка. Встречаются разные варианты размерностей J-Hook, самые популярные: 9×3 мм (стандартный крючок большинства японских машин) и 9×4 мм (широкий крючок — используется, например, на Nissan Juke). Также бывают крючки 8×3 и 12×4 мм.

Чтобы снять старый, предварительно поднятый дворник с крюка, поворачиваем его относительно «поводка» так, чтобы получить доступ к пластиковому язычку внутри крепления. Зажимаем язычок пальцем, открывая фиксатор. Теперь на щётку нужно давить, чтобы она скользила вниз: вдоль рычага дворника по направлению к лобовому стеклу, пока не сойдёт с крюка. Снятие старого дворника часто доставляет проблемы, так как крепление за месяцы эксплуатации закисает — иногда требуется довольно большое усилие. Процесс замены дворника с «крючком» J-Hook подробно показан на видео:

Замена дворника с креплением J-Hook

Eсли новые щётки ещё не готовы к установке и не лежат на капоте, аккуратно опустите рычаг дворника обратно, удерживая его рукой вплоть до касания с лобовым стеклом. Дело в том, что внутри рычага установлена мощная пружина, и если вы случайно заденете его, из вертикального положения он может резко сложиться, ударив крюком по стеклу. Крупный скол в этом случае почти гарантирован.

Установка новых дворников на крепление J-Hook намного проще, чем снятие старых. Вновь поднимите рычаг от стекла, поднесите щётку и заведите крюк внутрь её переходника. Затем двигайте щётку параллельно крюку вверх до характерного щелчка.

Другие типы креплений

DNTL1.1 (Guide Lock)

Крепление DNTL1.1 или Guide Lock применяется с 2013 года на моделях Lexus (например, Lexus NX); также встречается на современных моделях Toyota, Subaru и Mazda. Не путайте это крепление с внешне похожим Push Button.
