Замена моторчика стеклоочистителя

Замена моторчика стеклоочистителя.

Случилась сегодня со мной вот такая история. Еду я значит сегодня из г.Шахты в г.Ростов-на-Дону.Время 5часов утра.Погода ужас просто.Мокрый снег. На трассе из под колес на стекло летит много грязи еще с снег валит.Расстояние до Ростова примерно 60км.И на подъезде к городу Новочеркасску у меня перестали работать дворники. Из под пластиковой защиты слышно как движок работает точнее скрежечет громко но дворники стоят на месте. Думал что трапеция открутилась, но когда открыл капот понял что хана моторчику (как потом выяснилось слизались шлицы на пластиковых шестернях внутри моторчика)

Ну думаю буду ехать в правом ряду и доеду нормально до точки назначения.но не тут то было.гюГрязь на стекло летела так что я опять остановился через 100 метров.

На часах 5.30 утра.на улице темно.магащинов рядом нет.Стою думаю что же нах делать.И тут меня почитала мысль вытащить из ботинок шнурки и привязать ими дворники.Тянуть за эти самые шнурки и таким образом в ручном режиме чистить стекло.Длины шнурков не хватило что бы их связать вместе.Хорошо хоть не один ехал, а с сестрой.Я тянул что бы дворники поднять а она соответственно их опускала.Ехать пришлось со слегка опущенными стеклами.Пока доехал до Ростова все плече было забрызгано.да и панель тоже в каплях.

В общем кое как доехали до Ростова.
Так как в Ростове я бываю не так часто, я не знаю тюгде там находиться сервисы и автомагазины. Ну написал в группе vk.ru Авторостов vk.com/rndauto что бы узнать где эти сервисы находятся.Спасибо ребятам которые отозвались.Кто то советовал сервис кто то дорогу до ближайших сервисов описывал.А один парнишка посоветовал скачать программу через которую можно подать заявку в сервис, записаться на ремонт а так же узнать цену запчастей в автомагазины Ростова. Что от цен на запчасти что от цен на обслуживание я мягко говоря был в шоке.

В общем посмотрел я на это все и решил что поеду обратно в свой любимый город Шахты и уже дома буду ремонтироваться.
Еле доехал до дома.Шнурки на подъезде к городу порвались.

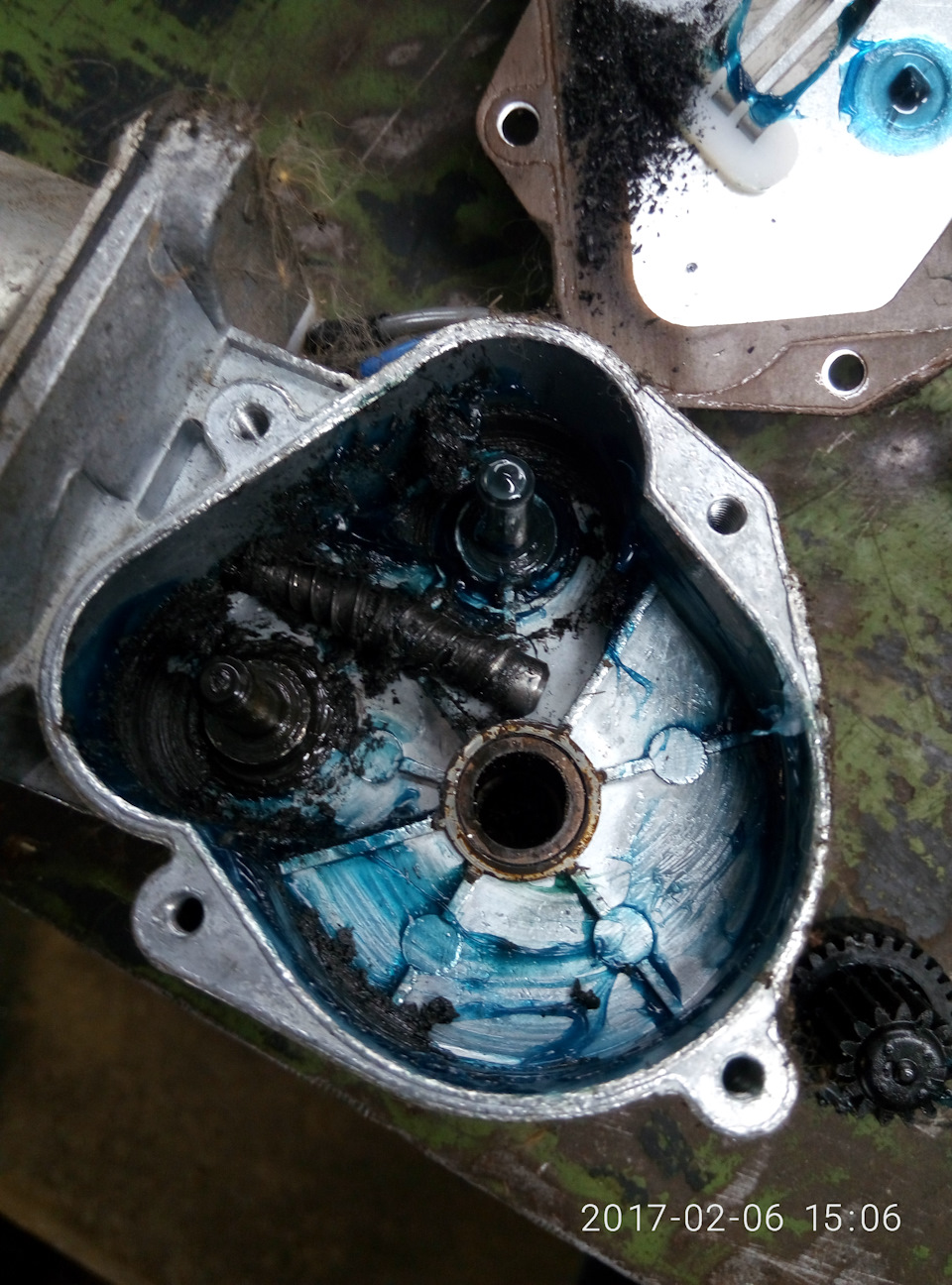

По приезду сразу же поехал по магазинам. Оказывается что эти моторы бывают двух видов с толстым штоком и с тонким.С тонким дороже на 350р.У меня оказался с тонким.В магазине были два на выбор заводской и фирмы Bosh. Я взял тот что Bosh он был чуть чуть дешевле а как мне сказали они од наковые.В общем приехал я в гараж разобрал всю эту конструкцию и оказалось что этот Bosh совершенно другой мотор.Отверстия крепления трапеции расположены в зеркальном отображении.Ну чё за нах…Й такой.Поехал опять в магазин менять.Прождал 40 минут пока поменяют.

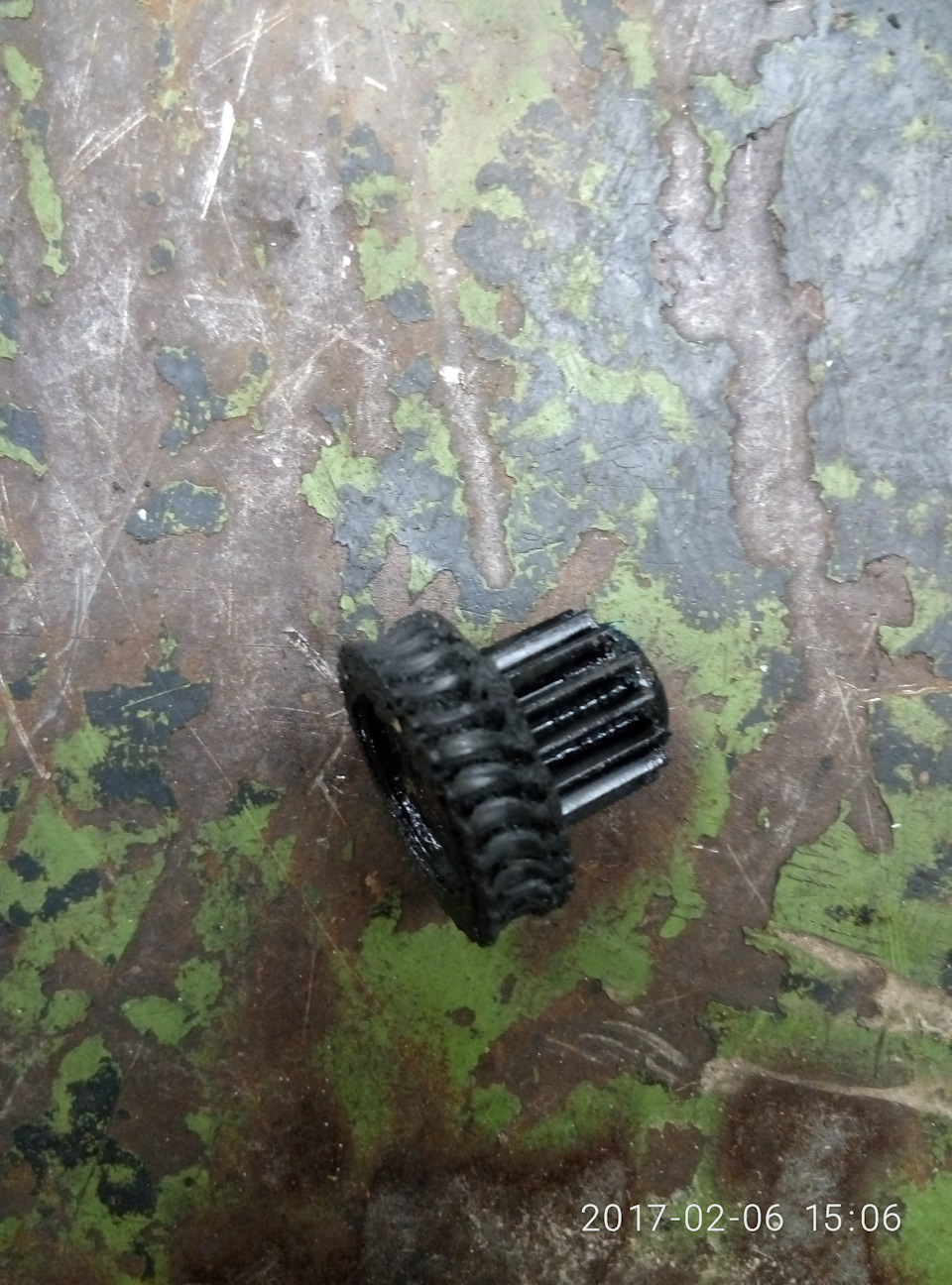

Когда ставил минут 15 настраивал положение шпенделя который вращает трапецию.
В итоге все поставил все работает.

Еще пару дней назад я писал о том что в темноте не видно пешеходов идущих или стоящих на обочине и советовал купить детям светоотражающие наклейки а водителям светоотражающие желеты.Ну и себе соответственно тоже купил.Цена всего 109р.Сегодня этот делает мне по годился когда пр ачщывал дворники.Водители некоторые притормаживает даже думая что я сотрудник ДПС.

Как снять моторчик дворников калина

(http://www.lkforum.ru/showthread.php?t=39691)
1. Как разобрать редуктор дворников (http://www.lkforum.ru/showthread.php?t=39691) Нажмите, чтобы прочитать текст полностью

2. если имеются схожие проблемы как здесь (http://www.lkforum.ru/showpost.php?p=2536717&postcount=387) , то требуется продублировать массу проводом между корпусом моторедуктора и кузовом или АКБ, т е так — Доп масса если медленно ползают дворники (http://www.lkforum.ru/showpost.php?p=1901683&postcount=55)

3. Переборка редуктора. (http://www.lkforum.ru/blog.php?bt=12807)
4. Смазка шарниров (http://www.lkforum.ru/showpost.php?p=4892129&postcount=96) трапеции на автомобиле.
5. Смазка осей трапеции —

Для начала массу прочисти.

Прочистил, но не массу, причем тут масса, если налицо торможение чем-то работы мотора? Так как в полевых условиях (темно, прохладно и скользко) не получилось отцепить с защелки токоподводящий разъем, отменилось сниятие мотора, чтоб его вынуть перевернуть и помазать все подвижные части. Как временное решение включил на постоянку , оно ездило, скрипело, а я поливал WDшкой «суставы», которые двигаются, через пару минут скрип ушел, ездить стало, но 2-я скорость как 1-я. Заметно, что скорость не та, надо смазать нормально смазкой с разбором шарниров.

Привет всем.Помогите пожалуйста разобраться-проблема вот в чем-при температуре ниже 10 градусов дворники на всех режимах еле шевелятся,сначала думал что проблема в реле т.к. стоит не родное а временное,но с родным реле то-же,и кстати с другими щетками таже хрень

может заводская смазка замерзает

не советую — лучше сразу новый купить. у меня водичка попала и он заклинил — и уже ничего не помогло.

Ясен пень, что лучше купить новый. Но в ближайших магазинах ничего похоже не видел. А вскрывать я имел ввиду редукторную часть. Естественно вскрытие лучше производить в тёплом сухом помещении, чем собственно я и располагаю. А против воды есть два средства: спирт и WD40. В разобранном ввиде посушить, например, на батарее отопления, потом почистить механику, смазать понравившейся смазкой, собрать, облить собранный механизм WD40 и обратно смонтировать на авто. Собственно раз в 1-2 недели обливаю весь механизм с трапециями и раз’ьёмом, пока работает механика.

такое было у меня .исправил тем что разобрал блк тяг и моторчик видимо на заводе считают смазка это лишние все смазал и поставил обратно .все работает.в книжке указаны особености разборки .кагда гайку моторчика откручивать будеш нужно маркером метку поставить и также собрать все остальное поймет и новичок.удачи

была такая хрень уже писали об этом да на заводе желеют «вазелина»просто надо смазать.

Че там смазывать. в сгоревшей у меня обмотке ЭД? Новое слово в электротехнике?

Думаешь термореле — 100% панацея??

че сразу трапецию менять 🙁

до этого было тоже так, потом само прошло

у себя делал так-снял всё целиком,разобрал и почистил.купил термофлекс от лм(t застывания -60),и перемазал всё-оси поводков,шарниры,редуктор и втулки самого движка.и пришло щщщастье.

AlexNo, снимай,разбирай,смазывай-оси поводков,шарниры,редуктор,втулки движка.мазать термофлекс от ликвимоли(t застывания -60)
доп масса-желательно.

Здорова всем! я думал я как лошара один катаюсь с этими гребанными дворниками)) но оказывается нас таких ОООЧеннь много)))

Вообщем ситуация банальна. )) на всех скоростях работает, но медленно, машине 4 года, пробег 54 000 км, при покупки в автосалоне было все норм спустя пару лет, скорость работы дворников уменьшалась, и буквально пол года назад ваще остановились))) В ДОЖДЬ. Щас сразу скажите смазать ВСЕ и все нормализуется, но не тут то было!)) Я не заходя на сайт сразу решил разобрать и понять в чем дело) Смазка в моторчике норм! На втулках было но мало, ну вообщем разобрал, почистил также смазал только занова))) и все ЗАРАБОТАЛО! ННННооооооо)) буквально пару дней и ХРЕН)) снова дворники медленно крутятся!

Я прочитал всю тему и нашел только возможную проблему в минусе, НО почему то я сильно сомневаюсь)) Я конечно фиг знает, НО НЕ УЖЕЛИ ОН имеет ОГРОмное значения. В том плане что дворники то работают, значит минус есть!

Что скажите дорогие автолюбители?))

Сделал по этой инструкции
http://www.*******.ru/remont/5-remont-sami/34-dvorniki
После чего дворники забегали шустро.
Самая проблема была вынуть валы поводков из втулок. Одна вышла хорошо, а со второй пришлось повозиться. Когда я ее пытался выбить, она выходила вместе с медной втулкой. Но в итоге все было разобрано, смазано и поставлено на место. Теперь механизм трапеции проворачивается при помощи пальца (до этого его провернуть вручную было почти невозможно).

При сборке самое сложное было отрегулировать механизм, чтобы дворники ходили в нужную сторону. Накрутил на оси по куску проволоки. Сделал что-то типа стрелок. Рукой поворачивая механизм трапеции выбрал положение, когда стрелки начинают двигаться вверх и закрутил гайку на оси редуктора.

Добавлено через 5 минут
Ссылка тут
http://www.lkforum.ru/showpost.php?p=1785000&postcount=52

Почему нет возможности редактировать свои сообщения?

. Одна вышла хорошо, а со второй пришлось повозиться. Когда я ее пытался выбить, она выходила вместе с медной втулкой.

Какая плохо вышла?

Всем привет!
Мужики, нужна деталька для ремонта трапеции дворников, есть только в Москве, но почтой не высылают!
Цена копеечная, оплату гарантирую, как договоримся.

Ссылка на запчасть:

нужно два комплекта.

Кто может приобрести и выслать буду БЛАГОДАРЕН!

История такова. Однажды вечером в сильный ливень ехал домой. Всё было ОК! Дворники махали без устали на всех оборотах. Ночью подморозило и с утра, включив дворники, всё тоже было ОК, за исключением одного. При возвращении в исходное положение они начинали немного вибрировать и тарахтеть. Думал пройдёт. Нет, на следующий день после нескольких взмахов заклинили совсем. Снял трапецию, оказалось заклинило ось поводка водительского дворника, да так сильно, что не выбить молотком. Замочил в соляре на сутки, после чего ось выбил, но на ней осталась втулка. Благодаря совету мудрого человека, проходящего мимо снял втулку за 2 минуты, потом вбил обратно, вбивалась долго, т.к. всё приходилось делать аккуратно. В общем эту эпопею можно раасказывать долго. Разборка, смазка, сборка и регулировка обошлась в 2 послерабочих вечера. В первый вечер с 8 до 10, во второй с 8 до 12. Получается 6 часов.

P.S. Машину собираюсь продавать видимо поэтому решила устроить мне небольшое испытание напоследок. Слава Богу сейчас в соседней Калуге ждёт свою очередь на сборку новая шкода Октавия :), спешили фо ми. Моя Калинка пробежала на данный момент 53000, ничего плохого про неё сказать не могу. Думаю можно сказать, что машина хорошая. Спасибо Автовазу за хорошую сборку данного экземпляра. Спасибо форуму, благодаря которому сэкономил пяток тысяч рублей 🙂

Тяжело объяснить без фоток. В общем у меня остался небольшой зазор между оставшейся на стержне втулкой и самим основанием рычага трапеции к которому крепится стержень. В этот зазор я вставил ключ по-моему на 13 и легонько начал стучать по нему. втулка сползла без проблем. Может так все и делают, но для моего мозга, которому не очень дано ковыряние в железках такой трюк придумать было тяжело 🙂 Я сначала пытался просто молотком сбить. Напоминаю что предварительно это всё дело отмокало сутки в солярке, может поэтому и легко снялась втулка.

Вообще мне повезло. Когда я только снял трапецию с мотором и понял что заклинило, мимо меня, по счастливой случайности, прогуливался человек, который ремонтировал машины с 18 лет, навскику ему лет 50, т.е. опыт большой. Он мне и подсказывал что и как лучше сделать в первый день когда я не мог выбить стержень из втулки и он же проходил мимо и второй день и опять подсказал пару вещей благодаря которым сэкономил время и нервы + удалось ничего не поломать. Мир не без добрых людей и Слава Богу.

Воевода, минус ставлю автовазу только за то что не умеет выбирать поставщиков, или не хочет или ему навязали, а сейчас любой подвальный изготовитель считает себя официальным поставщиком автоваза. В советские времена было такое понятие как «сделано в Одессе на Малой Арнаутской» и то качество тогда выше было. Тот же механизм дворника выпускает наверняка не автоваз и если бы он завернул бы хоть одну партию тех же дворников или реле поворотов (полное г..) назад их производителю, может хоть тогда бы те и задумались о их качестве — смотришь и машинки бы наши получше бы были.
RodionVeselov, как раз во времена Брежнева нам и отбили все желание работать и о никаком качестве речь уже не шла — была одна показуха, и как раз в те времена мы научились вместо предов ставить гвозди и монеты

Поэтому дальнейший спор считаю бессмысленным, т к все знают или догадываются как у нас осуществляются тендеры, договорные поставки и т д и т п, и тем более не по теме

Щетки начали на сухую медленно ползать дворники. А в дождь разробатывались через пару часов езды.
Решены было разобрать.
Редуктор хорошо смазан чем-то синеньким, без ржавчины, в общем в идеальном состоянии. А вот трапеция.
С одной стороны ось выбил от руки, а со второй (левая по ходу авто) В тисках возился минут 20 с киянкой и WD-40. Все было в ржавчине на обоих осях. Прошелся шкуркой и хорошо промазал консистентной смазкой. Теперь летают)))

P.S. при заборке редуктора аккуратнее с ротором, долго пытался поставить щетки на место, хотя потом оказалось это не сложно. Сначала ставим щетки без пружинок, потом ротор, а потом пружинки засовываем с обратной стороны. Пока додумался до этого провозился с щетками больше часа.

Такс, делюсь своим опытом.
Дворники ездили медленно. Потом стали вообще на обратном ходу останавливаться.
Знакомая ситуация?

Сначала я грешил на высохший редуктор. Не снимая трапеции, снял мотор, открыл — литола полно, но до шестерен он уже не доходит.
Дозабил его, вроде получше стало. Но не сильно.
Потом плюнул, снял трапецию в сборе с мотором.
Кстати не нужно никаких меток никуда ставить, трапеция просто снимается. Элементарно, я бы сказал.
Снять левую пластиковую накладку на стекло, и открутить три точки крепления трапеции (не забыв снять дворники, ессно).
Всё!
Потом выбить оси. Это далось не сразу. Они так закисли, что даже выбиваться не хотели. И, да — не повторяйте общей ошибки — накрутите гайки на оси и бейте по гайкам, иначе забьете резьбу.
Диапазона хода шарниров трапеции хватит, чтобы выбить оси, не снимая моторчика.
Поэтому ничего маркировать и не нужно, вы физически не сможете провернуть трапецию рукой.
Выбил оси, а они просто ржавые.
Смазал графиткой, поставил — мама дорогая! Теперь всё как на иномарке!
Машет быстро-быстро, и диапазон махания дворников стал больше — доходит до левого края стекла (уже в зоне проклейки).
Что я сделал неправильно? Наверное, забыл промазать верх оси пластилином, чтобы вода как можно меньше попадала в ось. Ибо это неизбежно.
Почему я решил не проливать маслом, как рекомендуют? Потому что это дольше, и эффект не такой заметный.
Проще и быстрее снять трапецию и смазать консистентной смазкой.

Как снять моторчик дворников калина

L ada K alina 2 . ЗАМЕНА МОТОРЕДУКТОРА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО ОКНА

Вам потребуются: ключи «на 13», «на 20», отвертка с плоским лезвием, маркер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите механизм стеклоочистителя

(см. «Снятие и установка механизма стеклоочистителя ветрового окна», с. 277).

3. Проконтролируйте положение тяг трапеции: они должны быть расположены на одной линии. Если это не так, установите тяги в требуемое положение, иначе после снятия и последующей установки моторедуктора кривошип трапеции займет неправильное положение на оси моторедуктора.

8. Снимите кривошип с вала моторедуктора и снимите моторедуктор с трапеции.
9. Установите моторедуктор стеклоочистителя ветрового окна в порядке, обратном снятию, совместив метки, нанесенные при снятии. Смажьте перед сборкой шарниры тяг консистентной смазкой.

Перед установкой нового моторедуктора необходимо его отрегулировать (установить в концевое положение). Для этого выполните следующее:

– подсоедините колодку жгута проводов к моторедуктору;

– положите моторедуктор в проем короба воздухопритока;

– подсоедините провод к клемме «минус» аккумуляторной батареи;

– включите стеклоочиститель на 10-20 с и потом выключите – моторедуктор установится в крайнее концевое положение.

Рассмотрим процесс снятия своими руками трапеции дворников (стеклоочистителя) с моторчиком в Лада Калине и Лада Гранта. Для начала поддеваем пластиковые заглушки, при помощи головки на 13, откручиваем гайки крепления рычагов:

Аккуратно снимаем рычаги. При помощи биты ТОРКС Т20, откручиваем винты крепления жабо. Откручиваем крепления трапеции (понадобится головка на 10):

Пробуем аккуратно вынимать всю конструкцию в сборе. Далее отсоединяем штекер с проводами.

Видео замена трапеции дворников (стеклоочистителя) с моторчиком в Лада Калина, Гранта:

Резервная видео инструкция:

Учитывайте тот факт, что при выполнении этой работы у нас не стоял капот, вам скорее всего придётся несколько раз его поднимать и опускать, в целом снятие трапеции дворников с мотором стеклоочистителей не сложная задача, с которой может справиться любой авто владелец.

В субботу решил таки глянуть и попробывать разобраться о стеклоочистителями…

визуально осмотрел саму рейку… посмотрел… подергал с умным видом… всё нормально кажись…

проверил фишку… тоже контакты все на месте…

решился таки снять рейку с моторчиком и повертеть в руках с умным видом… авось и выйдет чё хорошее из этого…

снял значит это дело… снимается на удивление легко…

далее отделяем сам моторчик от трапеции,

сняв значит мотор, потом сняв чехол… не знаю как назвать то чем обмотан моторчик) под ним я увидел кучу грязи и все контакты в грязи…

О! подумал я а вот и проблема…

собрал… значит… установил… включаю зажигание, перевожу подрулевой переключатель в положение 1… и нифига… ничего в работе дворников не изменилось…

ок… разбираем всё опять… на этот раз решил посмотреть что там с контактами внутри моторчика… в сообществе писали что проблема может быть и в скользящих контактах внутри моторчика…

разобрав сё это дело вижу, что скользящие контакты все в смазке, еще они както не равномерно выгнуты…

ну значит протёр я эти скользящие контакты… немного очистил дорожку по которой они скользят. и собрл всё на место…
Собрал… значит… установил… включаю зажигание, перевожу подрулевой переключатель в положение 1… и нифига… ничего в работе дворников не изменилось… стало еще хуже… теперь дворники в состоянии покоя задираются на верх… в самое высокое положение а не в низ в самое низщше положение как и должно быть…

опять снял… опять контакты подогнул…
собрал все на место… опять никаких изменений… но хотя бы в состоянии покоя они опускаются в низжее положение)))…

да и еще. мне кажется что средний контакт стёрся… или надломился посередине… или он так и должен быть коротким?

ждём значит следующих выходных… для второй попытки самостоятельного ремонта…

Где находится и как снять моторчик дворников Лады Приора

Если стеклоочиститель вашего автомобиля отказался работать или двигается медленно, с остановкой, то вам следует поменять моторчик дворников на Приоре. Как вариант, можно попробовать снять и разобрать старый моторчик, проверить наличие смазки в редукторе, состояние якоря и его обмотки, щеток, втулок.

Снятие моторчика стеклоочистителя проводится вместе с трапецией. Демонтируем рычаги дворников и уплотнитель капота. Убрав пластмассовые заглушки, выверните винты, удерживающие жабо. Не забудьте про шланг расширительного бака, который необходимо вытянуть из утеплителя, ослабив хомут. Убрав в сторону расширительный бак и утеплитель, можно приступать к демонтажу трапеции с моторчиком.

Разборка моторчика стеклоочистителя не составит особого труда. Для начала необходимо вывернуть болты крепления редуктора. Затем откручиваем винты крепления корпуса электродвигателя к редуктору и вынимаем все вместе с якорем. Можно приступать к профилактике и ремонту моторчика дворников Лады Приора. Сборку следует проводить в обратной последовательности.

Если же вы решили заменить неисправный мотор, то сразу возникает вопрос, какой поставить.

При выборе мотора стеклоочистителя у вас есть несколько вариантов на выбор:

  1. Купить оригинальный в магазине автозапчастей;
  2. Купить на разборе б/у.

Это самые популярные варианты. Но где гарантия, что через несколько тысяч километров пробега этот моторчик не придется менять снова? Есть еще и третий вариант – выяснить, какие моторчики от других марок автомобилей можно установить на Приору. Наиболее подходящие, как показывает практика, – это моторчики от японских легковых автомобилей. Более целесообразно установить на свою Приору моторчик дворников от японского авто, который отличается качеством и долгим сроком службы.

При выборе японского моторчика нужно быть предельно внимательным, потому что не во всех моделях они похожи по размерам и креплениям. В большинстве случаев крепления приходится переваривать. Но оно того стоит. Самое главное условие – чтобы эксцентрик оставался «родной», длина не изменялась. Если установить от Приоры, то в процессе эксплуатации будут стерты шлицы. А это уже замена трапеции.

Не стоит пугаться, что у японского моторчика 4 контакта, а у моторчика с Лады Приора их 5. Пятый контакт — это дополнительная «масса». Если у японского нет дополнительной «фишки», то пятый контакт следует прикрутить на корпус самого моторчика. Смотрите схему обозначений контактов на оба мотора.

Как снять моторчик дворников калина

L ada K alina 2 . ЗАМЕНА МОТОРЕДУКТОРА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО ОКНА

Вам потребуются: ключи «на 13», «на 20», отвертка с плоским лезвием, маркер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите механизм стеклоочистителя

(см. «Снятие и установка механизма стеклоочистителя ветрового окна», с. 277).

3. Проконтролируйте положение тяг трапеции: они должны быть расположены на одной линии. Если это не так, установите тяги в требуемое положение, иначе после снятия и последующей установки моторедуктора кривошип трапеции займет неправильное положение на оси моторедуктора.

8. Снимите кривошип с вала моторедуктора и снимите моторедуктор с трапеции.
9. Установите моторедуктор стеклоочистителя ветрового окна в порядке, обратном снятию, совместив метки, нанесенные при снятии. Смажьте перед сборкой шарниры тяг консистентной смазкой.

Перед установкой нового моторедуктора необходимо его отрегулировать (установить в концевое положение). Для этого выполните следующее:

— подсоедините колодку жгута проводов к моторедуктору;

— положите моторедуктор в проем короба воздухопритока;

— подсоедините провод к клемме «минус» аккумуляторной батареи;

— включите стеклоочиститель на 10-20 с и потом выключите — моторедуктор установится в крайнее концевое положение.

Рассмотрим процесс снятия своими руками трапеции дворников (стеклоочистителя) с моторчиком в Лада Калине и Лада Гранта. Для начала поддеваем пластиковые заглушки, при помощи головки на 13, откручиваем гайки крепления рычагов:

Аккуратно снимаем рычаги. При помощи биты ТОРКС Т20, откручиваем винты крепления жабо. Откручиваем крепления трапеции (понадобится головка на 10):

Пробуем аккуратно вынимать всю конструкцию в сборе. Далее отсоединяем штекер с проводами.

Видео замена трапеции дворников (стеклоочистителя) с моторчиком в Лада Калина, Гранта:

Резервная видео инструкция:

Учитывайте тот факт, что при выполнении этой работы у нас не стоял капот, вам скорее всего придётся несколько раз его поднимать и опускать, в целом снятие трапеции дворников с мотором стеклоочистителей не сложная задача, с которой может справиться любой авто владелец.

В субботу решил таки глянуть и попробывать разобраться о стеклоочистителями…

визуально осмотрел саму рейку… посмотрел… подергал с умным видом… всё нормально кажись…

проверил фишку… тоже контакты все на месте…

решился таки снять рейку с моторчиком и повертеть в руках с умным видом… авось и выйдет чё хорошее из этого…

снял значит это дело… снимается на удивление легко…

далее отделяем сам моторчик от трапеции,

сняв значит мотор, потом сняв чехол… не знаю как назвать то чем обмотан моторчик) под ним я увидел кучу грязи и все контакты в грязи…

О! подумал я а вот и проблема…

собрал… значит… установил… включаю зажигание, перевожу подрулевой переключатель в положение 1… и нифига… ничего в работе дворников не изменилось…

ок… разбираем всё опять… на этот раз решил посмотреть что там с контактами внутри моторчика… в сообществе писали что проблема может быть и в скользящих контактах внутри моторчика…

разобрав сё это дело вижу, что скользящие контакты все в смазке, еще они както не равномерно выгнуты…

ну значит протёр я эти скользящие контакты… немного очистил дорожку по которой они скользят. и собрл всё на место…
Собрал… значит… установил… включаю зажигание, перевожу подрулевой переключатель в положение 1… и нифига… ничего в работе дворников не изменилось… стало еще хуже… теперь дворники в состоянии покоя задираются на верх… в самое высокое положение а не в низ в самое низщше положение как и должно быть…

опять снял… опять контакты подогнул…
собрал все на место… опять никаких изменений… но хотя бы в состоянии покоя они опускаются в низжее положение)))…

да и еще. мне кажется что средний контакт стёрся… или надломился посередине… или он так и должен быть коротким?

ждём значит следующих выходных… для второй попытки самостоятельного ремонта…

Замена трапеции дворников лада гранта

Щетки стеклоочистителя на Гранте

Замену щеток стеклоочистителя на своем автомобиле следует проводить в зависимости от уровня эксплуатации, погодных условий и производителя. Обычно, замена требуется один раз в год, но в некоторых случаях этот элемент хорошо работает всего несколько месяцев.

Мутное стекло

Причиной помутнения стекла может стать химическое загрязнение, например, из-за плохого состава стеклоомывателя или дорожных реагентов. Иногда, достаточно залить качественную «омывайку», чтобы устранить замечание, но в некоторых случаях поможет только замена щеток, если они повредились и нарушился угол кромки щеток.

Вариантов возникновения дефекта два — деформация резинового элемента или ограничение движения каркаса из-за грязи или льда. В первом случае необходимо произвести замену дворников, во втором достаточно промыть щетки теплой водой.

Проблема чаще всего возникает на классических каркасных щетках стеклоочистиля Гранты. На больших скоростях подъемная сила ветра воздействует на дворники, в результате чего они «прыгают» и не полностью очищают стекло. В таком случае следует в первую очередь проверить надежность крепления щеток и отсутствие люфта. Если дефект не устраняется, то может помочь установка щеток со спойлером.

Дефект возникает при износе кромки резиновой ленты или прилипания грязи. В первом случае поможет только замена, во втором достаточно просто удалить грязь.

Если вы собираетесь приобрести щетки, то лучше всего обратить внимание на именитых производителей. Размер стандартных стеклоочистителей (дворников) на Лада Гранта — 600 и 410 мм, слишком большие щетки брать не стоит, так как они будут или торчать (неплотно прилегая к стеклу), либо будут чистить не всю поверхность.

  • Запах. Качественные щетки практически не пахнут, а вот дешевые подделки чаще всего имеют очень неприятный запах.
  • Упругость. Лента должна прогибать равномерно, если при изменении формы щетки изменение формы происходит резкими углами, то и на стекле такая щетка будет оставлять большие неочищенные зоны.
  • Маркировка. Крупные компании давно пишут маркировку и логотипы непосредственно на резинка. На подделке реализовать это сложно, поэтому большинство из них подобной маркировки не имеет. Также на металлической части надписи должны быть качественными, у подделок чаще всего шрифты и логотипы «плавающие» и нечеткие.

Резина должна обладать стойкостью к воздействию химии, сохранять свои параметры при перепадах температур, переносить как высокие, так и экстремально низкие температуры. При всем при этом она должна обладать максимальной износостойкостью, чтобы пользователю не пришлось слишком часто менять щетки.

При покупке новых щеток старайтесь отдать предпочтение тем моделям, упаковка которых дает вам возможность тактильно определить мягкость применяемой резины. Многие производители качественных щеток не стесняются показать вам свою начинку еще до покупки, делая специальные смотровые окна в упаковке или вовсе делая ее разборной, позволяя достать и оценить щетку еще до покупки. Щетки в запаянной упаковке это «кот в мешке».

На первых годах становления щеток стеклоочистителя она представляла собой обычный резиновый жгут, приводимый в движение ручным приводом. Теперь же любой автомобиль оснащен электроприводом стеклоочистителей, которые помогают эффективно и быстро убирать загрязнения. Все это стимулировало производителей неустанно совершенствовать конструкцию щеток и доводить их до идеала.

Такие щетки могут отлично работать при частой их замене или обслуживании. По причине низкой стоимости часто устанавливаются на автомобили с конвейера.

Бескаркасные щетки — еще один довольно популярный тип конструкции стеклоочистителя. Стоимость может варьироваться от самых дешевых до самых дорогих. Бескаркасные щетки не имеют в своем составе коромысел, а упругость конструкции обеспечивается благодаря наличию упругой металлической ленты серповидной формы. Такая щетка более долговечна. Минус конструкции заключается в том, что применять подобные щетки на стеклах с сильной сферичностью не эффективно, т.к. упругая сила распределена на всю щетку, в отличии от каркасной щетки, где благодаря коромыслам усилие распределено точечно по всех длиннее.

Втулки на трапецию дворников

*мы делаем копии статей, чтобы сохранить для вас материал на наших серверах для обеспечения его сохранности

Стала слетать трапеция с головки моторчика. Решил задокументировать операцию по восстановлению тяги. Новая тяга стоит около 50$, а вся проблема в износе пластиковых втулок-наконечников. Зачем покупать тягу, когда можно поменять эти пластмаски ? Итак, был приобретен ремкомплект стеклоочистителя от ваз 2110.

А вот и слетевшая тяга дворников со стороны моторчика.

Сдернул тягу и принес ее домой.

Вынул старенькие наконечники и примеряю новый, из ремкомплекта от ваз 2110.

Как видно, до конца он в тягу не встает — мешает выпуклость под паз. Собственно, нужно выпилить этот паз-отверстие. Впринципи, можно было обрезать эту выпуклость на самом пластике, но теоритически это бы уменьшило надежность механизма. Я решил выпилить паз в железе

Не работали дворники

Для этого демонтируем дворники Лады и раскручиваем решетку около рамки ветрового стекла. Проверить редуктор очень просто: если он вращается при включенных дворниках, значит, деталь не повреждена.

Не работают дворники: способы устранения поломки. Ремонт мотора стеклоочистителя. Резиновые уплотнения. Всем привет. Случилось такое несчастье. В один прекрасный момент просто перестали работать «дворники». Первая мысль — предохранитель. Залажу под капот — выгорел соответствующий предохранитель. Ставлю другой — тут же выгорает. Еще один — так же. Отключаю контакт от моторчика, ставлю предохранитель, только подключать контакт — выгорает. Ну ладно. В силу очень жесткой необходимости и зная некоторые особенности русского «авось», беру отвертку и стороной рукоятки слегка обстукиваю со всех возможных сторон моторчик.

Далее проверяем трапецию. При покупке щеток для ВАЗ нужно помнить, что все эти детали отличаются между собой по циклу работы, степени морозостойкости и размеру. В процессе покупки дворников необходимо учесть плюсы и минусы каждого из вариантов. Щетки каркасного типа изготавливаются из металла, но в их конструкции присутствует множество вставок из пластмассы.

При регулярном использовании такого не работает один дворник на калине он быстро исчерпывают свой ресурс и расшатывается. Каркасные дворники, независимо от размера щетки и производителя, совершенно неустойчивы к воздействию холодных температур.

Бескаркасные дворники производятся из пластмассы и резины. По форме они напоминают дугу, что позволяет отличить их от деталей других типов. Главное достоинство таких щеток — отсутствие шума, устойчивость к холодным температурам и широкий выбор размеров. Благодаря этим преимуществам, бескаркасные щетки способны прослужить намного дольше деталей других типов. Помимо не работает один дворник на калине прочего, такие элементы довольно просто обновить.

Для этого нужно лишь подобрать подходящую резиновую вставку.

Почему не работают дворники на калине

При желании водитель может установить заднюю щетку стеклоочистителя, стандартная длина которой — 36 см, как для машины с кузовом универсал, так и для хетчбэка. С помощью дворника для заднего стекла владелец сможет упростить эксплуатацию авто во время сильных осадков.

Для комфортного монтажа задней щетки производителем предусмотрены отверстия для крепежных элементов. В магазинах автозапчастей нашей страны можно найти широкий выбор щеток разных размеров от различных производителей. Однако далеко не все они подходят для эксплуатации. Не работает один дворник на калине наиболее качественным товарам относятся стеклоочистители таких компаний:. Чтобы произвести замену неисправных щеток на автомобиле Лада Калина, сначала необходимо отстегнуть замки на деталях.

После этого убираем резинки, которые удерживаются на каркасах элементов. Делать это нужно очень осторожно, так как на заводе их сильно зажимают пластиком. Далее сопоставляем новые и старые резинки.

Если есть необходимость, то подрезаем купленные нами детали по размеру при помощи плоскогубцев или ножниц. Затем открываем клеммы на дворниках и устанавливаем новые щетки. Для этого можем пойти двумя путями.

Не работает один дворник. БЫСТРЫЙ РЕМОНТ. autovizov.ru Не работают дворники / стеклоочиститель. Автомобиль Лада Калина. Remonter.

Первый — это открытие клемм отверткой, а второй — монтаж резинок своими силами. В случае с первым методом замены щеток существует риск повредить клеммы. Второй метод более безопасный, однако, отнимет большее количество времени и сил. Не работает один дворник на калине при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.

Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:. Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Трапеция стеклоочистителя Лада Калина

Разрушенную втулку видно. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир.

Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой например, литолом. Вся работа по разборке — сборке занимает максимум минут Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм.

Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше. Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное.

Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два.

не работает один дворник на калине

Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги. Часто бывает так, что система привода дворников работает, а на лобовом стекле остаются следы, которые мешают нормальному обзору. Оно находится там же, где и предохранители. Его нужно заменить на новое. Но, как свидетельствует статистика, приводимая владельцами не работает один дворник на калине «Лада», предохранители или реле перегорают достаточно редко.

Не работает один дворник

Очень частой причиной того, что не работают щетки стеклоочистителя «Лада Калина», является разрушение втулок. Как говорят бывалые водители, пластиковые втулки разваливаются очень быстро — срок их службы от силы составляет 3 года. Возможно, причиной их разрушения является качество пластика. Но, увы, других втулок.

Ремкомплект можно найти в специализированных автомагазинах.

Когда не работает привод дворников, причиной может быть выход из строя моторчика, приводящего их в движение. Чтобы выяснить, действительно ли перегорел электропривод щеток, нужно проверить, поступает ли к нему электричество.

Это можно сделать с помощью тестера. Если питание поступает, то нужно заменить согревший моторчик. Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок. Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя не работает один дворник на калине в следующем порядке:. Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников.

Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором. Разрушенную втулку видно. Ее можно просто удалить с помощью кусачек. Устройство системы стеклоочистителя представляет собой довольно простую схему.

При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно. В случае прекращения работы дворников, первым делом надо проверить целостность предохранителя. Это наиболее распространенная причина неисправности, которую легко устранить, не прибегая к сложным технологическим процессам.

Не Работают Дворники На Калине

Если не работают дворники на Ладе Калина в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями. ВАЗ ВАЗ Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла. При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Отсоединяем клеммы от аккумулятора. Удаляем декоративные колпачки с поводков. Откручиваем гайки крепления поводков и снимаем. Снимаем пластиковую решетку под рамкой лобового стекла, открутив болты ее крепления. Открутив, крепление трапеции два болта и одна гайкавынимаем электродвигатель из короба и отсоединяем его от трапеции.

Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина

Устанавливаем новый, повторяя процедуру в обратном порядке. Если питание не приходит на разъемнеобходимо заменить подрулевой переключатель.

Как снять моторчик дворников калина

Люди может кто знает при обратном ходе щеток с водительской стороны жуткий щелчок По стеклу ничего не бьет

Здравствуйте!
У меня такая же проблема!
И вообще как то сразу не заладилось с водительским дворником, после покупки авто прошло 2-3 мес. и в один прекрасный момент в дождь сломался поводок дворника, после его замены щелчки то пропадали то возобновлялись при чем замена самих дворников и поводков на это не влияла, что же это?

Еду сегодня в дождь. Вдруг дворники останавливаются посередине стекла. Подергал рычажок туда сюда, вылез из машины подергал сами дворники — все намертво. Еду дальше ( а до дома было еще далеко) и думаю как я завтра вместо дачи поеду на гарантию. Вдруг слышу какие-то звуки от лобового стекла периодически идут. Присмотрелся, а это дворники дергаются , 2-3 градуса проходит и останавливается секунд на 10. Вобщем примерно за час, аккурат когда я поехал к дому дворники завершили мах и остановились совсем. С тайной надеждой тянусь к рычажку, и опа, все работает как ни в чем не бывало. Машет на всех режимах. То есть гарантийщикам предъявить нечего. А если в дальней дороге такое случится. Надо сказать до этого, такой фортель стеклоочиститель выкидывал раза два, за 2.5 года владения машиной. Но тогда все промаргивалось быстро, за пару минут.

Кроме того имеет место два перманентных глюка.
Первое связано с работой в режиме одиночного маха(от легкого нажатия рычажка). Почти никогда не срабатывает с первого раза. При первом нажатии щетка идет вниз на несколько градусов, и только при втором идет мах. Чтобы щетка всегда была в боеготовом состоянии приходится после окончания работы дворников ( в любом режиме) делать дополнительное нажатие на рычажок чтобы щетка припарковалась в самом низу.
Второй глюк это крайне медленная работа в мороз первые 10 минут с утра. В то же время задний очиститель молотит как ни в чем ни бывало сразу же, в любой мороз.

Вопрос таков: отказал максимальный режим работы стеклоочистителя. реле вроде не при чемреле может быть причем, оно на большую скорость отдельно идет.

Сам думаю мотор ерундит. скорее всего там нечто трехщеточное стоит на два режиматрех контактное,так и есть-такой проблеммы не было, если б мото-редуктор-то на все положениях бы щетки вставали посередь стекла.

:diablo:Всем привет! Может у кого было. Дворники не доходят до стойки см.10,щетку выше поднимать нельзя, уже и так обзору мешает, по гарантие сказали- конструктивная особенность, причин для замены нет! А как же безопасность! Может кто знает каким должен быть ход щеток,по заводским расчетам.

у всех так, сам недавно переделывал, разогнул центральный кривошип на трапеции дворников, тот что одет на вал мотора тем самым увеличил размах дворников, процедура весьма трудоемкая, разбирать нужно достаточно много (и все очень не удобно,для того что бы вытащить трапецию её нужно в нутри разобрать, я скидвал с шариков тяги что бы она была обсолютно свободной, тобтш все тяги не были связанны друг с другом, и потом так же собрирал в нутри, после того как просовывал под рамку стекла, на самом деле первый раз сложно потом когда станет понятен принцип нормально она входит), и в один «присест» вряд ли удасться разогнуть так что бы все сразу устроило, я разгинал кривошип, ставил трапецию, ставил водительский дворник и смотрел результат, и так три раза, пока не удовлетворило, получилось в низу в обычный дождь не достает сантиметра 3 и так же в верхней точке, при сильном ливне и самой большой скорости дворники выходят дальше озвученных границ, практически упираясь в стойку вверзу и снизу в жабо, но вроде не стучат, да и такие ситуации бувают не часто, ну допустим если появятся люфты в трапеции и они станут стучат то заменю трапецию, поставлю свой уже разогнутый кривошип, ну а полоса стала сантиметра 4. в принципе большего я думаю не добится.

щётки поехали и на 3-м взмахе останавливаются где им вздумается. Это что?Скорей всего концевик это.
А двигается медленно из-за окисла вала редуктора и плохой смазки.

Добавлено через 10 минут
вот тут табличка есть по нашим стеклоочистетелям.
http://www.autosecret.net/elektro-vaz-2170-2171-2172/465-ochistitelsteklapriora

Концевик это где?В моторедукторе очистителя, на рисунке поз.26
http://slv2.chat.ru/VAZ/VAZ08_09/v08_elek5.htm

Добавлено через 3 минуты
а по поводу медленной работы дворников-у меня окислился корпус в котором крутится ось шестерни поз.29

Но сами моторчики разные, и поставить новый моторчик на старую трапецию (или наоборот) не получится — у них разные диаметры выходного вала: старый моторчик производства АП, новый — КЗАЭ по лицензии Маршал..Эти моторчики лучше..

Добавлено через 1 минуту
А теперь вопрос что он там мог пошевелить и что там может отходить и можно ли сделать самому чтоб опять не ездить в сервис Скорее всего разъем моторчика стеклоочистителя, больше там нечего шевелить..

У меня, тоже эта бяка перестала работать на максимуме. Напряжение на двигатель приходит, а движок не дышит. Надо менять. Снять трапецию пока не получилось здорово мешает климатическая установка. Пока оставил всё, как есть.:aggressive:

Прозваниваете движок сопротивление обмоток 2 и 3 ома.есле одной нет,значит замена или привыкнуть к одной скорости .

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
