Как снять педаль сцепления на приоре

Как снять педаль сцепления на приоре

Замена троса привода выключения сцепления

В случае обрыва троса или его тугого перемещения в оболочке заменяем трос в сборе.
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»). В моторном отсеке…

…потянув трос вперед, вынимаем поводок с тросом из паза рычага вилки выключения сцепления

Ключом «на 17» отворачиваем на несколько оборотов гайку крепления переднего наконечника оболочки троса к кронштейну на коробке передач, удерживая оболочку за шестигранник другим ключом того же размера.

Вынимаем наконечник оболочки троса из кронштейна на коробке передач.
В салоне автомобиля под панелью приборов…

…ключом «на 8» отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали.
Операцию по снятию корпуса механизма автоматической регулировки длины троса с пальца педали сцепления приходится выполнять в труднодоступном месте. Для облегчения выполнения операции сильно тянем педаль сцепления на себя…

…чтобы задняя кромка педали несколько деформировала тонкий листовой металл панели кузова.
Отверткой поддеваем стопорную скобу пальца педали сцепления…

…и снимаем ее (для наглядности показано в моторном отсеке со снятым чехлом педали сцепления).

Снимаем проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления.
Из отверстия в щитке передка вынимаем уплотнительный чехол троса…

…и вытягиваем трос в салон.

Отворачиваем и снимаем поводок с резьбового наконечника троса.
Перед установкой троса…

…проверяем состояние пластмассовой втулки на пальце педали.
Изношенную втулку заменяем новой и наносим на палец и втулку пластичную смазку.
Устанавливаем трос в следующей последовательности:
– продеваем трос через отверстие в щитке передка из салона в моторный отсек;
– устанавливаем уплотнительный чехол в отверстие щитка передка;
– надеваем корпус механизма автоматической регулировки длины троса на палец педали и крепим его;
– закрепляем оболочку троса;
– наворачиваем на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;
– заводим поводок в паз рычага вилки выключения сцепления.
После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.

Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.
При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

Многие владельцы Лада Гранта, Калина и Приора замечают скрип педали сцепления. Причем, данная проблема может возникнуть уже после первых километров пробега. Расскажем про возможные причины этого недуга, а также про способы решения.

Для начала убедитесь, что на автомобиле правильно отрегулировано сцепление. Удерживая наконечник троса сцепления в вытянутом положении, измерьте размер между вилкой и поводком, он должен составлять 27 мм. Как выполнить регулировку троса сцепления показано на видео:

Около 11% утверждают, что причины скрипа сцепления были в тросе сцепления. Обратить внимание на наличие пружины в механизме натяжения, на Лада Калина 2 и Лада Гранта ее может не быть. Стоит отметить, что на тросе сцепления Лада Приора эта пружина присутствует и владельцы этих автомобилей практически не сталкиваются со скрипом педали сцепления. Если пружины нет, то ее следует установить. Также, не лишним будет смазать тросик сцепления, используя тонкую трубку, либо если подойдет, установить тросик сцепления от Лада Приора (каталожный номер: 21700-1602210).

Еще реже (около 4% владельцев) решили проблему скрипа педали сцепления путем смазки наконечника троса сцепления. Наносим литол на место контакта пластиковой гайки тросика (№2) и вилки сцепления (№1).

И около 3% владельцев решили проблему с помощью смазки (графитовой) первичного вала КПП. Для этого придется снять пыльник с рычага вилки сцепления (№6), а затем смазать, вставив в отверстие трубочку с баллончика смазки.

Чаще всего (в 24% случаев) скрип поступает от пластиковой втулки педали, которая трёт об кронштейн. В этом случае следует просто смазать трущиеся места литолом.

В заключении хотелось бы заметить, что диагностику неисправности лучше начинать с определения источника (направления) постороннего шума. Тогда не придется выполнять лишнюю работу. Напомним, что стуки на автомобилях Лада могут также исходить от рулевой рейки.

Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют.

Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.

Во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора.

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите его.

Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L.

В случае необходимости повторите регулировку.

Замена троса привода выключения сцепления

Вам потребуются: ключи «на 8», «на 17», штангенциркуль или линейка.

В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.

Снимите с пальца педали пластмассовую втулку и осмотрите ее.

Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления

Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления

Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания

Выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка

Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.

Перед установкой механизма компенсации на палец педали нанесите на втулку пальца смазку ЛСЦ-15 или Литол-24.

Закрепите упор оболочки троса на кронштейне педалей.

Установите в отверстие щита передка уплотнитель оболочки троса.

Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.

Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L. В случае необходимости повторите регулировку.

Замена деталей сцепления Лада Приора

Замена троса привода сцепления

Во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора.

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите его.

Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L.

В случае необходимости повторите регулировку.

Замена троса привода выключения сцепления

Вам потребуются: ключи «на 8», «на 17», штангенциркуль или линейка.

В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.

Снимите с пальца педали пластмассовую втулку и осмотрите ее.

Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления

Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления

Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания

Выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка

Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.

Перед установкой механизма компенсации на палец педали нанесите на втулку пальца смазку ЛСЦ-15 или Литол-24.

Закрепите упор оболочки троса на кронштейне педалей.

Установите в отверстие щита передка уплотнитель оболочки троса.

Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.

Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L. В случае необходимости повторите регулировку.

Замена кожуха и ведомого диска сцепления

Работу выполняем на смотровой канаве или эстакаде. Снимаем коробку передач.

Вворачиваем в резьбовое отверстие блока цилиндров шпильку М12х1,25 (или болт крепления картера сцепления к блоку цилиндров).

Вставляем в отверстия коленчатого вала и ведомого диска оправку или первичный валик с коробки передач ВАЗ классики.

Оправку вставляем, чтобы корзина и ведомый диск не упал во время откручивания.

Установив монтажную лопатку между зубьями маховика и оперев ее на ввернутую шпильку или болт, головкой на 8 отворачиваем шесть болтов крепления кожуха сцепления к маховику.

Болты отворачиваем равномерно, каждый не более чем один оборот за проход, чтобы не деформировать кожух сцепления.

При затруднении отворачивания болтов простукиваем их головки молотком с наконечником из мягкого металла.

Снимаем корзину сцепления.

Снимаем ведомый диск сцепления

Устанавливаем корзину сцепления и ведомый диск в обратной последовательности

При установке ориентируем ведомый диск сцепления выступающей частью ступицы в сторону корзины.

Вставляем центрирующую оправку в шлицы ведомого диска и вводим хвостовик оправки в отверстие фланца коленчатого вала.

Равномерно затягиваем диагонально болты крепления корзины.

Окончательный момент затяжки 19-30 Нм. После установки КПП проводим регулировку троса привода сцепления.

Снятие механизма привода выключения сцепления

Снимаем коробку передач

Отводим концы пружинной скобы от лапок кожуха подшипника выключения сцепления.

Снимаем подшипник выключения сцепления в сборе с кожухом с направляющей втулки.

Снимаем пружинную скобу подшипника выключения сцепления.

Для снятия вилки выключения сцепления раздвижными пассатижами сжимаем лепестки пластмассовой втулки и шлицевой отверткой поддеваем втулку.

Вынимаем втулку из отверстия в картере сцепления.

При последующей сборке выступ на буртике втулки должен попасть в паз (показан стрелкой) картера.

Изнутри картера сцепления выдавливаем наружу грязезащитный резиновый чехол рычага вилки выключения сцепления

Снимаем чехол с рычага.

Приподнимаем вилку, так чтобы ее нижняя часть вышла из отверстия металлической втулки, запрессованной в бобышку картера сцепления, и снимаем вилку выключения сцепления, выводя рычаг вилки через окно в картере.

Головкой на 10 с удлинителем отворачиваем три болта крепления направляющей втулки к картеру сцепления

Установку деталей механизма привода выключения сцепления проводим в обратной последовательности.

На внутренние поверхности втулок вилки выключения сцепления, а также на наружную поверхность направляющей втулки подшипника наносим пластичную смазку.

Порванный резиновый чехол рычага вилки выключения сцепления заменяем новым.

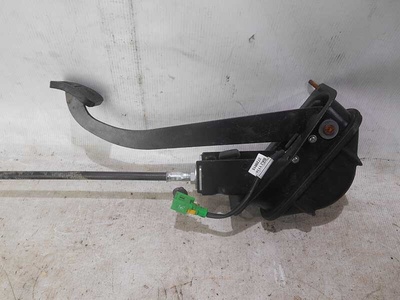

Педаль сцепления лада приора

Болтается педаль сцепления.как исправить где подтянуть?

Comments 26

это конструкционная особенность пдали сцепления на приорах
пробывал наверное на 8 приорах включая мою такая же педалька

То же самое у меня, как сошла с конвейера, так и болтается.

короче можно на это забить?

У меня болтается точно так же, быстрым взглядом понял что особой возможности её подтянуть НЕТ, ну и забил на это дело. Главное видно что простыми нажатиями её не отломить, видно что сделано крепко и НЕ УДОБНО

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов.
К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.
Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала. Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением.
Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее:
Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше.
Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже.
Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам.
Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья.
Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

Работа разделяется на три этапа: демонтаж, установку и регулировку. Инструменты, которые потребуются для работы: ключ на 17 мм и на 8 мм, либо универсальный гайковерт. Шестигранник для фиксации детали и отвертка.

В первую очередь необходимо снять с двигателя воздушный фильтр. Далее натягивается трос механизма сцепления для того, чтобы вынуть из рычага тросовый поводок. Снятие выполняется следующим образом: при помощи гаечного ключа 17 ослабляется фиксационная гайка наконечника троса. Деталь при этом фиксируется шестигранным ключом. Делается съем наконечника с кронштейна, находящийся в салоне автомобиля Лада Приора.
Для более наглядного представления, где что находится, приводится схема механизма сцепления на Приоре:

Сцепление состоит из поводка наконечника (1), рычажной системы вилки отключения (2), нажимного диска (5), нажимной пружины (11), ведомого диска (7), подшипника выключения сцепления (12), картера сцепления (10). Весь механизм располагается в кожухе сцепления – 3. Рядом расположены такие детали, как первичный вал КПП (8) и маховик (6), закрепленный к сцеплению болтом 4.
Полезный совет: регулировка сцепления на Лада Приора и замена составляющих может осложниться тем, что механизм находится в достаточно неудобном месте. Чтобы работу сделать быстрее, надо подтолкнуть и снять педаль. Сделать это можно с помощью отвертки, достаточно аккуратно поддеть педаль.
Трос вытаскивается из чехла уплотнения, после чего снимается поводок тросика. Также нужно осмотреть датчик сцепления и пластиковую втулку. Если датчик пришел в негодность (а это видно при эксплуатации авто, когда сцепление не полностью отключается), его снимают и меняют на новый. Аналогично поступаем со втулкой. Новые палец и втулку перед заменой требуется смазать специальным средством.

Трос сцепления устанавливается через специальное щитковое отверстие в канал из автосалона в пространство двигателя. Первоначально ставится уплотнительный чехол, после чего монтируется сцепной механизм на тросовый палец. Фиксируется сначала тросиковый палец, а затем крепится оболочка. Регулировка троса сцепления на Приоре проводится так, как было описано выше. Трос до упора монтируется на наконечник, а зазор между ним и рычагом должно составлять не меньше и не больше 27 мм.
Настройка привода сцепления достигается путем поворота наконечника троса и нивелирования его с поводком. Регулировка привода позволяет устранить ненужные зазоры, а также сбросить нагрузку и получить плотное прилегание к рычажной системе. Правильно натянутый трос и ориентированный привод позволят сцеплению автоматически регулироваться при эксплуатации автомобиля. Оптимальный полный ход педали сцепления должен быть 146 мм. Измерить расстояние лучше твердой линейкой, не рекомендуется применять мягкий сантиметр во избежание погрешностей.
Что еще нужно учитывать? Однозначно, операцию по замене троса не следует проводить, если не удается долгое время настроить трос или все сцепное устройство имеет обширные повреждения. В ряде случаев требуется комплексная диагностика на профессиональном оборудовании, а также полная замена трансмиссионного узла. Лучшим решением будет обращение в специализированную автомобильную мастерскую, где быстро определят проблему и устранят все негативные последствия.

Сцепление представляет собой узел, обеспечивающий плавное переключение передач во время движения машины. Некорректная работа этого узла приведет к рывкам при езде и снизит комфорт управления автомобилем в целом. В этой статье разберем, как отрегулировать сцепление на Приоре и в каких случаях возникает необходимость сделать это.

Когда требуется настройка?

Как можно самостоятельно произвести настройку

Видео «Как правильно снять тросик для замены»

Комментарии и Отзывы

Когда требуется настройка?

Для автомобилей Лада Приора с двигателем 16 клапанов рекомендуется производить проверку состояния и регулирование храпового механизма при каждом прохождении ТО.

По каким «симптомам» можно понять, что на Приоре пора настроить и подтянуть сцепление:

  • снизилась тяга двигателя, что обусловлено ненадежной связью маховика силового агрегата с диском;
  • стала провисать педаль муфты системы;
  • у водителя возникли сложности с переключением передач;
  • при выжимании педали доносятся сторонние звуки, нехарактерные для нормальной работы системы.

Как можно самостоятельно произвести настройку

Ниже разберем, как правильно осуществить регулировку привода сцепления своими руками. Эта задача может быть выполнена самостоятельно, если вы будете соблюдать все действия в соответствии с видео и инструкцией с фото, которые представлены ниже.

Пользователь Назим Набиуллин снял и выложил в Интернет ролик, в котором подробно показал, как отрегулировать сцепление на Приоре в гаражных условиях.

Тросик

Как регулировать тросик:

  1. Откройте капот машины.
  2. Найдите расходомер воздуха в моторном отсеке. Надо отключить от него разъем питания и снять само устройство. Таким же образом осуществляется выкручивание винтов и отсоединение креплений, удерживающих воздушное очистительное устройство.
  3. Эти действия позволят получить доступ к тросику, на его конце расположен пластмассовый фиксатор. Прежде чем выполнить настройку на Приоре, тросик необходимо установить в начальное положение. Для этого его фиксатор продвиньте немного вперед, по ходу движения Лады Приоры, до конца. При установке зажима следует преодолеть сопротивление пружинного элемента.
  4. Зажим тросика тянется на себя. Посредством канцелярской линейки или строительной рулетки измерьте расстояние между фиксатором и вилкой. В идеале оно будет около 27 мм. В противном случае процесс настройки производится методом прокручивания наконечника против часовой стрелки. Это позволит увеличить расстояние между зажимом и вилкой. После выполненной настройки еще раз проверьте расстояние. Отпустите трос и поставьте его на вилку.
  5. Сядьте за руль машины и нажмите на педаль сцепления несколько раз. Проверьте расстояние между зажимом троса и вилкой, оно должно составить 27 мм. В противном случае опять регулируйте положение.
  6. После выполненных действий наконечник вводится в паз вилки выключения и отпускается. Наличие пружинного элемента позволяет выставить поводок наконечника без люфта.
  7. После настройки все элементы, в том числе очиститель воздуха и расходомер, монтируются на свои посадочные места. Осуществляется проверка правильности выполненных действий.

Педаль

Когда машина глохнет при отпускании педали, это свидетельствует об отсутствии свободного хода. Если вы отпустили сцепление, но авто не сдвинулось с места, это говорит о том, что ход выше нормированного.

Процесс изменения хода на ВАЗ Приора 2170 и 2172 2013 и других годов выпуска выполняется так:

  1. Ослабьте гайку для настройки, этот элемент расположен на конце тросика, установленного в моторном отсеке. Используя гаечный ключ, прокрутите его против часовой стрелки.
  2. Здесь же, на кронштейне, имеется еще одна гайка. Подкручивая ее по часовой стрелке или против, вы изменяете расстояние, а также ход педали. Когда процесс настройки завершен, первая гайка закручивается обратно. В идеале полный ход педали сцепления должен составить 12,5-13,5 см.
  3. После завершения проверки несколько раз нажмите на педаль и еще раз произведите проверку расстояния свободного хода.
  4. Если после настройки сцепление осталось выше тормоза, то схватывание произойдет при отрыве педали от пола. Если она ниже, то переключение скоростей возможно в конце схватывания. Учтите, что при неверной настройке корзина подвергается быстрому износу, надо добиться, чтобы обе педали располагались на уровне.

Цена вопроса

Стоимость услуги по настройке педали на СТО зависит от города и региона проживания. В среднем цена настройки варьируется в районе 500-1000 рублей. Если вы вызовете специалиста на место, то стоимость услуги составит от 2 тысячи рублей.

Видео «Как правильно снять тросик для замены»

Пользователь Сергей Спиридонов создал и выложил в Сеть видеоролик, в котором показан процесс снятия тросика в машине Лада Приора для его последующей смены.

Педаль сцепления lada Priora

Доставка по России и СНГ

Стоимость доставки в ваш город рассчитывается индивидуально.

Пункты выдачи СДЭК

Выберите город чтобы посмотреть ближайшие пункты выдачи СДЭК. Показать города.

  • Барнаул
  • Волгоград
  • Воронеж
  • Екатеринбург
  • Казань
  • Краснодар
  • Красноярск
  • Москва
  • Нижний Новгород
  • Новосибирск
  • Пермь
  • Ростов-на-Дону
  • Самара
  • Санкт-Петербург
  • Уфа
  • Хабаровск
  • Челябинск
  • другой город

Подробное описание

Педаль сцепления lada Priora бу

Параметры

Название запчастиПедаль сцепления
Маркаlada
МодельPriora

Отзывы iZAP24

Отзывы наших клиентов, по выполнению их заказов.

Заказ DP-258638

Борисов Евгений Аркадьевич — 18 Августа 2021
🇷🇺 Россия
1268878705 (СДЭК)

Заказ FO-634407

Гузев Игорь Александрович — 20 Августа 2021
🇷🇺 Россия, Ростов-на-Дону
1268260604 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ RS-702138

Гузев Игорь Александрович — 21 Августа 2021
🇷🇺 Россия, Ростов-на-Дону
1268338535 (СДЭК)

Заказ VR-673813

Супрун Дмитрий — 15 Августа 2021
🇷🇺 Россия
1268366916 (СДЭК)

Заказ XS-275629

Козловский Евгений Александрович — 18 Августа 2021
🇧🇾 Беларусь, Минск
1268339412 (СДЭК)

Заказ ZY-484870

Юнусов Руслан Шарифзянович — 19 Августа 2021
🇷🇺 Россия, Пермь
1269004642 (СДЭК)

Заказ CP-979570

Баранов Николай — 17 Августа 2021
🇷🇺 Россия, Москва
1268227048 (СДЭК)

Заказ NO-594731

Супрун Дмитрий — 15 Августа 2021
🇷🇺 Россия
1268238374 (СДЭК)

Заказ CK-836508

Щиголев Андрей Константинович — 20 Августа 2021
🇷🇺 Россия
1268100695 (СДЭК)

Заказ LV-390597

Барчуков Андрей Анатольевич — 19 Августа 2021
🇷🇺 Россия, Москва
1268007467 (СДЭК)

Заказ DN-179532

Ухов Алексей Владимирович — 18 Августа 2021
🇷🇺 Россия
1268100331 (СДЭК)

Заказ KU-407910

Бегунов Александр Николаевич — 20 Августа 2021
🇷🇺 Россия
1268101107 (СДЭК)

заказ полочул, но ещё не ставил. проверка покажет качество товара. с доставкой всё хорошо. быстро. менеджер приветливый, прия тно было общятся

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ FL-951438

Хузин Дмитрий Анатольевич — 16 Августа 2021
🇷🇺 Россия
1267860510 (СДЭК)

Заказ TR-980677

Иванов Руслан Александрович — 18 Августа 2021
🇷🇺 Россия
1268010066 (СДЭК)

Заказ DQ-607556

Устинов роман — 16 Августа 2021
🇷🇺 Россия
1268101831 (СДЭК)

Два динамика пришли без магнита

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24.
Нам очень жаль что мы не смогли превзойти Ваши ожидания. Для нас безусловно важны не только положительные отзывы но и отзывы, в которых указаны и минусы. Такие отзывы дают нам стимул работать над ошибками и развиваться в лучшую сторону.

Согласовали с авторазборкой возврат.

Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!

Интернет-магазин iZAP24 начал свою работу в 2019 году и специализируется на доставке с Европейских авто разборов контрактных автозапчастей для иномарок (в том числе у нас можете купить б/у Педаль сцепления lada Priora ) по России и всему миру. Ответы на большинство частых вопросов (гарантии, доставка, оплата) наших покупателей вы найдёте в блоке «информация».

Информация

Поиск запчастей

Популярные категории

Звоните нам:
8 (962) 574-24-24 (многоканальный)

Все контакты
пн-сб / с 9:00 до 20:00 по MSK, вс — выходной


iZAP24 © 2021. Политика конфиденциальности 16 ms.

Как правильно настроить привод муфты сцепления Lada Priora в гаражных условиях?

Никто не станет оспаривать существенную роль фрикционной муфты в работе трансмиссии автомобиля. Эффективность использования тяги силового агрегата и даже безопасность напрямую зависят от качества работы сцепления. Владельцам ВАЗ 2170 важно не только вовремя заменить компоненты для передачи крутящего момента, но и предельно корректно настроить систему управления ими.

Особенности муфты Lada Priora

Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине , но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.

Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска. Для понимания процесса важно принять следующие данные:

  • В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
  • Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
  • Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
  • В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов. Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.

Когда нужна регулировка механизма привода муфты?

Несмотря на наличие новаторских идей в области управления трансмиссией, тольяттинские автопроизводители все равно рекомендуют при каждом ТО проверять состояние храпового механизма. Кроме этого не лишним будет обратить внимание на признаки, которые сигнализируют о неполадках в системе управления сцеплением:

  1. Падение тяги, вследствие ненадежной связи маховика с диском.
  2. «Провисание» педали муфты.
  3. Затрудненное переключение передач.
  4. Посторонние звуки при использовании педали муфты.

Симптомы в целом идентичны тем, когда нужна регулировка привода на ВАЗ 2110 , т.е. их идентификация не должна вызывать никаких проблем. При этом нельзя забывать, что автоматический натяжитель имеет свои пределы компенсации. Рабочий ход в 27 мм – это и есть тот самый ход компенсатора.

Иными словами, в процессе эксплуатации диска именно на эту длину смещается вилка. Поэтому задача, как отрегулировать сцепление на автомобиле Приора, практически решается элементарно. При всем желании излишне «нагрузить» выжимной подшипник у вас не получится.

Как проверить параметры привода муфты ВАЗ 2170?

Убедиться в необходимости проведения настройки привода помогут несколько простых действий:

  • Открыть капот моторного отсека.
  • Отключить датчик ДМРВ и снять воздушный фильтр.
  • Чуть ниже АКБ найти трос с пластиковым зажимом.
  • Потянуть зажим механизма вперед по направлению движения.
  • Удерживая наконечник в вытянутом положении, замерить расстояние L (на фото), норма соответствует 27 мм.

На раз: как правильно отрегулировать сцепление на Приоре самостоятельно?

Если цифры не соответствуют норме, то нужно выставить нужный размер путем вращения поводка. После каждой настройки следует три-четыре раза нажать и отпустить педаль сцепления, чтобы механизм авторегулировки сработал.

Дополнительно нужно проверить полный ход педали, который должен быть на уровне 135-145 мм, но не более 160 мм. Выполняются замеры при помощи линейки, рулетки или штангенциркуля. Устанавливая поводок наконечника обратно на вилку, область контакта следует обработать смазкой Литол-24.

Не помешает знать

Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

  • Заменить трос привода, некоторые водители хвалят «десяточный».
  • Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
  • Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
  • Смазать литолом место установки пластиковой втулки на кронштейне педали.
  • Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

  • Отключить ДМРВ и снять воздушный фильтр.
  • Снять заглушку штока выжима муфты.
  • Сбросить трос с вилки муфты.
  • Залить из шприца 30-40 мл трансмиссионного масла.
  • Передвинуть вилку вперед-назад 10-15 раз.
  • Установить трос, заглушки и фильтр на место.

На примере второй части статьи становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

Накладки на педаль тормоза и сцепления МКПП Лада Гранта / Калина-2 / Приора, Датсун (комплект 2 шт.)

  • Описание
  • Отзывы (2)
  • Вопрос-ответ

Накладки на педаль тормоза и сцепления МКПП Лада Гранта / Калина-2 / Приора, Датсун (комплект 2 шт.)

Новинки

Подлокотник с боксом для автомобилей Лада Гранта FL (с 2018 года по настоящее время), Лада Калина-2, Датсун для сиденья водителя, ..

Набор из 7 термоусадочных трубок с клеевым слоем от производителя REXANT. Термоусаживаемые трубки GLUE 2:1 REXANT подобраны для и..

Аналог оригинального уплотнителя задней двери для Лада Веста в кузове универсал (не подойдет для седана). Уплотнитель подлежит зам..

Аналог оригинального уплотнителя задней двери для Лада Веста в кузове седан (не подойдет для универсала). Уплотнитель подлежи..

Защита картера и коробки передач для автомобилей Шевроле Нива (Лада Нива) и Нива Трэвел. Защита Шериф предназначена для защиты уз..

Защита Шериф предназначена для защиты узлов и агрегатов, которые находятся в низших точках автомобиля. Защиты Sheriff разрабатываю..

Передние пружины для автомобилей Лада Веста (седан и универсал SW, кроме Кросс) от производителя Фобос. Пружины изготавливаются м..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Иксрей (не подойдут для Иксрей Кросс). Стоимо..

Комплект пружин (ремкомплект) передних тормозных колодок для автомобилей Лада Веста,Ларгус, Иксрей Кросс (не подойдут для обычного..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Иксрей Кросс (не подойдут для обычного Иксрей)..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Гранта FL с 2018 года (все виды кузова). Стои..

Очиститель шин LECAR предназначен для высококачественной экспресс-очистки и обновления боковых поверхностей покрышек и резиновых м..

Эффективное средство предназначено для восстановления первоначального внешнего вида шин, бамперов, а также резиновой и пластиковой..

Спрей Антискотч LECAR предназначен для быстрого удаления стикеров, скотча, наклеек и различных клейких соединений с бамперов, стек..

Растворитель ржавчины LECAR предназначен для облегчения разборки заржавевших окислившихся резьбовых соединений, подвижных частей и..

Универсальная тефлоновая смазка предназначена для смазывания подшипников, тросов, цепей, шестерен, направляющих полозьев, роликов ..

Смазка графитовая LECAR предназначена для смазывания узлов трения автомобилей, промышленного оборудования. Снижает трение соприкас..

Многофункциональное средство предназначено для применения в быту и промышленности. Отлично проникает в тонкие зазоры, размягчает и..

Быстродействующая проникающая смазка ТЕРМОКЛЮЧ с замораживающим эффектом. Разрушает слои продуктов коррозии за счет усадочной дефо..

Очиститель для рук LECAR быстро и эффективно удаляет грязь, масло, сажу, чернила, смолу и другие технические загрязнения. Благодар..

Как оформить заказ (пошаговая инструкция с фото)
1. Положить товар в корзину

Положите нужные товары в корзину.

2. Перейти на страницу оформления заказа

Для этого нажмите на значок корзины, а затем на кнопку Оформить заказ.

✔ 3. Указать данные

Укажите фамилию, имя, отчество получателя посылки, адрес доставки, телефон и электронную почту.

4. Выбрать доставку

Сайт посчитает стоимость и сроки доставки. Вам нужно только выбрать подходящий вариант.

5. Выбрать оплату

Выберите удобный способ оплаты вашего заказа

6. Подтвердить заказ

Проверьте состав вашего заказа и нажмите на кнопку Подтверждение заказа. Далее вы можете оплатить заказ, следуя инструкциям (если вы оформили заказ с предоплатой), либо дождитесь звонка оператора, если вы оформили заказ с оплатой при получении.

Просто нажмите на кнопку заказа в 1 клик и оформите заказ. Нужно указать ваш телефон, адрес и имя, далее оператор свяжется с вами и обработает заказ.

  • Гарантии
  • Информация о магазине
  • Как оплатить онлайн
  • Политика безопасности платежей
  • Система накопительных скидок
  • Доставка и оплата
  • Договор купли-продажи
  • Политика обработки персональных данных
  • Написать нам
  • Карта сайта
  • Личный кабинет, история заказов
  • Наши партнёры
  • Часто задаваемые вопросы
  • Производители
  • Статьи и новости
  • Проверка статуса заказа
  • Заявка на подбор товара
  • Мои закладки

И н т е р н е т — м а г а з и н
Телефон: +7-8482-90-33-63, операторы работают с 9 до 17 по Мск, пн-пт.
Т о л ь я т т и
ул. Дзержинского, д. 70, пн-пт, с 10 до 18.
Телефон: +7-8482-44-42-33
(пункт выдачи заказов и магазин)
С и м ф е р о п о л ь
Евпаторийское шоссе, 157, пн-пт, с 10 до 19, сб — с 10 до 17.
Телефон +7-978-664-88-48
(пункт выдачи заказов и магазин)

Датчик педали сцепления на Гранта, Приора, Калина, Датсун

  • Производитель: Аверс
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Доставка
  • Оплата
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке д атчика педали сцепления , в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Современные автомобили оснащаются специальными электронными педалями сцепления, которые обеспечивают простоту переключения передач и нормализацию перехода к новому режиму работы двигателя.

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл». Цепь состоит из нормально разомкнутого датчика, сигнальной цепи датчика положения педали сцепления и цепи «массы» датчика.

Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления.

В комплект Датчика положения педали сцепления 1118 –3720015 входит :

— выключатель 1118-3720015-00 — 1 шт.;

— кожух защитный 1118-3720024-00 — 1 шт.;

— винт крепления 1-0076690-01 — 2 шт.;

— пружина 1118-1602179-00 — 1 шт.

Датчик положения педали сцепления на автомобилях ВАЗ устанавливается непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Казалось бы, простейший датчик, но как сильно он может усложнить жизнь рядовому автовладельцу.

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

— «клевки» автомобиля при переключении передач;

— резкое увеличение или падение оборотов двигателя при выключении сцепления;

— в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

— в течение 2 секунд после переключения передачи во время движения;

— после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин;

Основные причины появления ошибки 0830:

— неисправность самого датчика сцепления;

— короткое замыкание или обрыв цепи;

— неправильная высота педали сцепления.

Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:

Для автомобилей Калина 2, Гранта, Датсун, Калина и Приора с электронной педалью газа — 1118-3720015-00

Для автомобилей Lada 4×4 с электронной педалью газа 21214-3720020-02

Между собой они не взаимозаменяемы.

Другие артикулы товара и его аналогов в каталогах: 11180 372001500 .

ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2190, Калина 2, Датсун, Ларгус.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить датчик педали сцепления на автомобиле семейства Лада Гранта, Калина 2, Датсун.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Две педали — теперь и на «Приоре»

Коробка передач «автомат» — жизненно важная система для мегаполиса, где ситуация с дорожным движением осложняется год от года. Это отлично понимают автодилеры Санкт-Петербурга, которые не раз заявляли руководству АВТОВАЗа о том, что «Ладе» нужна автоматическая трансмиссия. Сначала АВТОВАЗ внедрил на «Грантах» и «Калинах» японский «автомат», а сегодня пошел дальше: «Приора» получила «робот», созданный на пару с немецкими инженерами. И, памятуя об инициативе питерских дилеров, АВТОВАЗ именно в северной столице дал старт продаж новой модификации LADA Priora.

«Робот», а говоря технически — автоматизированная механическая трансмиссия, устанавливается на LADA Priora с октября 2014 года. Надобность в третьей педали отпала: выжимает сцепление специально обученный механизм. Еще два мини-двигателя переключают скорости: это избавляет от необходимости постоянно дергать рычаг. Вся система управляется компьютером, который настроен вместе с немецкой фирмой ZF. АМТ позволяет двигаться как в полностью автоматическом, так и в ручном режимах: повышается комфорт автомобиля и экономится топливо.

Продажи новой версии «Приоры» уже идут по всей России, но одними из первых покупателей стали клиенты «Питер-Лады». Троих автолюбителей «переселили» на новенькие «Приоры» со своих машин российского и иностранного производства. Четвертая LADA Priora с АМТ имеет особую историю: муниципалитет при поддержке бизнес-сектора передал этот автомобиль для перевозки пассажира с ограниченными возможностями. 19-летний Дмитрий страдает от церебрального паралича; он посещает специальное учебное заведение, которое находится в 33 километрах от дома, а без автомобиля это невозможно. Несколько лет назад семье Дмитрия по социальной программе была выделена «Ока», но сегодня возникла необходимость в замене машины. Передавая автомобиль, сотрудники «Питер-Лады» отметили, что автоматизированная трансмиссия заметно упрощает процесс вождения, сам автомобиль комфортабелен и имеет вместительный багажник, в который при необходимости поместится инвалидная коляска.

Какова роботизированная «Приора» на ходу? Совмещает ли она комфорт автомата и динамику механики? Проверить несложно — машина уже доступна для тест-драйвов у дилеров.

С момента своего рождения роботизированные коробки передач успели попортить свой имидж. То дергаются они, то мрут как мухи… Однако время шло, и были разработаны совершенно новые системы, более умные и более надежные. А что русскому автолюбителю нужно? Конечно, надёжность и простота. В случае с «Ладой» поступили проще некуда. Обычная вазовская механическая коробка передач комплектуется электроприводом выжима сцепления и переключения скоростей. Если уж человек справляется с педалью и рычагом, то компьютер сделает не только не хуже, но даже лучше! АМТ переключает скорости точнее, чем самый опытный водитель, она не допускает лишних перегазовок и экономит топливо. Наконец, она снабжена «защитой от дурака» — к примеру, не позволит включить первую передачу на 120 км/час. Но это не значит, что перед нами скучный агрегат с тугодумными реакциями. Если хочется погонять, АМТ позволит стартануть «с дымком»… А если нужно плавно катиться, не суетясь с рычагом и педалями, то АМТ будет сама переключать передачи. Таковы две ипостаси новой коробки передач — она и автомат и механика в одном лице.

Внедрение АМТ не было бы возможно без серьезной переделки силового агрегата, и АВТОВАЗ учел это при развитии своей техники. Сначала перешли с тросового привода педали газа на электронный — таким образом, компьютер автомобиля управляет тягой сам, а человек лишь задает ему свое желание. Второй шаг АВТОВАЗа — внедрение нового немецкого механизма переключения передач, что кардинально повысило четкость работы коробки. Наконец, пришло время и для АМТ — АВТОВАЗ взял проверенный блок актуаторов от немецкой фирмы ZF. Аналогичные схемы применяются и на некоторых иномарках, к примеру, на Citroen DS3. Но для «Лады» система получила совершенно новые настройки, соответствующие характеру российского автомобилиста. Что ж, проверим…

Заводим машину, предварительно выжав тормоз, — иначе мотор не запустится. Дальше переводим рычаг в положение «А», и всё — умная электроника сама поймет, как вы хотите ехать. Быстро, плавно или экономично — АМТ переключает передачи в зависимости от интенсивности воздействия на педаль газа. Если при разгоне долго удерживать педаль, машина будет позже переключаться на повышенную, если педаль приотпустить, АМТ повысит передачу.

Во время поездок на «Приоре» с АМТ возникает ощущение, будто машину ведет очень аккуратный и опытный водитель. Да, микроскопические рывочки при разрыве потока мощности ощутить можно… Сцепление-то одно. Но насколько все делается быстро, мягко и аккуратно! Возьмем классическое упражнение «старт в горку». На «механике» водитель должен плясать обеими ногами на педалях и ловко орудовать «ручником». А здесь — просто отпускаешь ногу с тормоза и газуешь. Или вообще можно удерживать машину педалью акселератора. Приотпустил — покатилась назад, чуть нажал — остановилась. Еще немного поддал газку — поехала. Удивительно точная и комфортная настройка всей системы. Очередной удачный опыт сотрудничества российских и немецких автостроителей.

Обычно после «автомата» пересаживаться на механику не очень комфортно… Но если соскучился по самостоятельному управлению машиной или нужда заставляет (к примеру, скользко и надо тормозить двигателем), то всегда можно выбрать ручной режим АМТ. Легкие движения рычагом, без сброса газа — и машина рвется вперед. Одно движение рукой назад — пониженная передача, и двигатель быстрее теряет обороты, замедляя автомобиль. Интересная особенность — если хочешь динамично разгоняться, ручной режим это позволяет. Но если впереди замаячил красный свет, вовсе не обязательно перебирать передачи вниз, достаточно отпустить педаль газа, и вместе с падением оборотов АМТ сама включит 4-ю, потом 3-ю, и так до полной остановки.

В общем, на серийной основе создан весьма жизнеспособный агрегат. Неудивительно, что в будущем АМТ получат и другие автомобили LADA, в том числе LADA Vesta.

Сцепление на Приору: устройство и принцип работы

Работа механизма многоступенчатой коробки передач невозможна без слаженных действий механизмов сцепления. Начало движения и процесс торможения любой марки машин выполняются с помощью этих деталей. Педаль сцепления Лада Приора, Таврия и других автомобилей подвешена на оси и с помощью кронштейна крепится к кузову. Срок ее службы зависит от правильного положения водителя в салоне. Не следует подолгу держать ногу на педали, потому что возрастающая нагрузка снижает ресурс механизмов сцепления.

  1. Устройство сцепления Приора
  2. Устранение неполадок в работе сцепления
  3. Датчик сцепления
  4. Люфт педали сцепления
  5. Сцепление sachs

Устройство сцепления Приора

Кратковременное соединение двигателя и трансмиссии при переключении передач и для постоянной передачи крутящего момента при движении автомобиля выполняет сцепление.Трансмиссия остается неповрежденной и подвергается перегрузкам. Конструкции сцеплений бывают фрикционными, гидравлическими и электромагнитными.

Самым распространенным видом является фрикционное. Оно находится под капотом авто. Магнитную полярность использует электромагнитное, а давление рабочей жидкости – гидравлическое. Механизм сцепления включает следующие детали:

  • корзина;
  • нажимной диск в сборе;
  • ведомый диск;
  • выжимной подшипник.

Каждый автомобиль имеет однодисковое сцепление сухого типа с центральной нажимной пружиной, которое отключается с помощью тросового беззазорного привода с механизмом авторегулировки троса. Корзина – это стальной кожух, в котором находятся нажимная пружина диафрагменного типа и диск, закрепленный на 3 пары пластин. Прикрепляется корзина с помощью 6 болтов к маховику и закрывается алюминиевым кратером.

Педаль сцепления верхней частью напоминает двуплечий рычаг, на конце которого есть палец. К нему и присоединен трос привода выключения детали. Длину троса регулирует храповый механизм. Трос находится в металлической оболочке, имеет полиэтиленовое покрытие. С помощью кронштейна, который служит ограничителем хода педали сцепления, его верхний торец прикрепляется к педальному узлу. Гофрированный чехол закрывает нижний конец троса.

Включается с помощью вилки, поворачивающейся в двух втулках. Верхнюю из них можно снимать, а вот нижняя плотно запрессована в кратер сцепления. Поворачивая вилку, водитель делает усилие, направленное на нажимную пружину через шариковый подшипник. Он находится на муфте выключения сцепления и с помощью П-образной пружины соединяется с вилкой привода. В авто Приора существует датчик, который лучше всего покажет неисправности в сцеплении.

Устранение неполадок в работе сцепления

Причиной некомфортной езды и начала момента движения является очень тугое нажатие или, что еще хуже, болтается педаль сцепления, что может привести к созданию аварийной обстановки на дорогах. Что же лучше: замена или ремонт?

Конструктивная особенность сцепления такова, что при смене угла наклона тарельчатой пружины в процессе изнашивания нужно применять большее усилие для нажатия. При этом может оборваться трос, нарушиться выжимной подшипник, а педаль сцепления щелкает и скрипит. Все эти неполадки можно устранить.

Чтобы заменить трос, лучше для начала снять воздушный фильтр. Из паза рычага с помощью ключей извлеките трос вместе с проводком. Чтобы облегчить ремонтные работы, лучше для начала потянуть на себя педаль сцепления и демонтировать ее. Теперь можно свободно извлечь уплотнительный чехол троса и снять проводок с наконечника. При обратной установке его торец должен находиться на одном уровне с новым, исправным.

Если датчик неисправен, его заменяют новым устройством. Показателем замены троса являются неполадки пластмассовой втулки на пальце. Если она очень деформирована – пришло время менять, предварительно смазав специальным веществом.

После замены нужно отрегулировать на Приоре привод сцепления. Для этого достаточно просто потянуть трос за наконечник вперед до полного упора. Расстояние от рычага и до торца должно быть не более 27 мм. Замена сцепления должна производиться специалистом во избежание дальнейших неполадок в работе.

Сцепление автомобиля Лада Приора

Датчик сцепления

Бывает, что при переключении скоростей машина начинает почему-то подскакивать и дергаться. Такие же признаки наблюдаются и при малых оборотах. Вся причина в том, что неисправен датчик сцепления. Находится он в салоне, в месте крепления оси педали сцепления и только на тех машинах, которые используют Е-газ. У них зачастую отсутствует датчик положения дроссельной заслонки и холостого хода.

Магнит, который поворачивается с шестерней привода и датчик Холла в количестве двух штук, которые преобразуют изменения магнитного поля в электрический сигнал и передают в блок управления, вот составные датчика сцепления. Электронный блок при помощи такого сигнала может показать реальную картину величины хода сцепления. Работает датчик по тому же принципу, что и показатель переключения передач.

При движении идет нагрузка на педаль сцепления, сигнал о состоянии которого передаст датчик. Он определит частоту вращения коленчатого вала и включенной передачи. Если такой сигнал не поступает, значит пора менять датчик.Обрыв, короткое замыкание в электрической цепи, ненормированная высота педали сцепления, неисправность выключателя – все эти показатели может отследить датчик с помощью сигнала.

Люфт педали сцепления

Иногда можно услышать, как щелкает педаль сцепления, или неожиданно заметить, что она не зафиксирована и болтается, неприятно скрипит. Почему? Причин бывает несколько.

Причина

Троссовый, беззазорный привод выключения сцепления Лады Приоры имеет храповый механизм. При этом регулировка для эксплуатации совсем не нужна. Этот механизм имеет маленький выключатель, который издает щелчок, точно такой, как и у компьютерной мышки. Можно самостоятельно отрегулировать трос, и щелчки исчезнут сами по себе.

Наиболее распространенная причина того, что педаль скрипит, отсутствие смазки. Ее можно решить путем покупки графитовой смазки в баллончике и тщательной обработки деталей. Производители Приоры доработали механизм натяжки троса и установили на нем маленькую пружинку. Если пропадает смазка, это вызывает определенный звук при нажатии. Механизм троса оснащен и металлической скобой, которая при определенных условиях эксплуатации вызывает щелчки.

Иногда при нажатии на педаль можно заметить, что она без особых усилий проваливается вниз и не возвращается в исходное положение или вовсе болтается, щелкает. Значит, порвался трос механического привода, его срочно нужно заменить. Возможно, слетела и лопнула пружина или сломалась вилка включения. Если попал воздух в систему гидропривода, то щелкает педаль сцепления. В этих случаях ремонт возможен только в сервисных центрах или мастерских.

Сцепление sachs

В производстве сцеплений для различных марок авто есть и свои инновации. Сцепление, как и все остальные механизмы, быстро изнашивается, и каждый водитель задается вопросом, как выбрать нужный механизм. Стиль вождения и условия эксплуатации прямо пропорциональны сроку службы. Поэтому специалисты компании sachs, учитывая все пожелания водителей, выпустили в продажу совершенно новые, экологически проверенные маховик, выжимной подшипник, диск сцепления и рабочий цилиндр, компактные узлы сцепления и другие не менее интересные конструкторские решения. К таким новинкам относятся:

  1. Корзина сцепления типа MZ, имеющая вытяжное действие.
  2. XTend с автоматической компенсацией износа.
  3. Маховик двухмассовый ZMS.
  4. Выжымной подшипник типа CSC.
  5. Сверхкомпактный узел сцепления (для спортивных машин).

Какое сцепление поставить, выбирать вам, но если водитель бережно относится к своему авто, замену можно производить после 100 000 км пробега. Педаль сцепления – это своеобразный индикатор технического состояния двигателя и трансмиссии.

Она сигнализирует о различных неисправностях и требует профилактики и постоянного контроля. Грамотная и правильная замена сцепления, использование всех возможностей этих конструкций продлит жизнь вашего авто.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
