Всем привет. Намучаный вопрос. Необходима замена подшипников кпп. Стоят якобы вологодские. Шум очень напрягающий.

Какие варианты? Из именитых брендов SKF и Koyo.
Есть ли смысл тратиться на них? Если да то какие именно покупать. Подскажите номера?
Или взять что то более бюджетное типа триали или пиленгу?
Есть ли смысл менять игольчатые подшипники на VAGовские?

Подшипник 42305 (NJ305) (1шт)
Это роликовый радиальный однорядный подшипник с короткими цилиндрическими роликами, с бортами на наружном кольце и с однобортовым внутренним кольцом. Помимо высоких радиальных нагрузок, такая конструкция позволяет переносить ограниченные осевые нагрузки в одном направлении.
Устанавливается в ВАЗ 2108, ВАЗ 2109 — передний подшипник вторичного вала КПП.
Отечественные подшипники производятся по ГОСТ 520-2002, импортные по ISO 15:1998. По международной системе обозначений номер этого подшипника — NJ305.
Технические параметры и размеры подшипника 42305 (NJ 305):
Внутренний диаметр (d): 25 мм;
Наружный диаметр (D): 62 мм;
Ширина (H): 17 мм;
Масса: 0,27 кг;
Размеры ролика, мм: 9 х 9;
Количество роликов: 14 шт.;
Диаметр борта внутреннего кольца: 38,6 мм;
Диаметр борта наружного кольца: 49,4 мм;
Грузоподъемность динамическая: 28,66 kN;
Грузоподъемность статическая: 15 kN;
Номинальная частота вращения: 12000 об./мин.
Производится он на ведущих предприятиях страны:
• Заводы ЕПК (Саратовский, Волжский, Завод Авиационных Подшипников) производят следующие разновидности: 42305 КМ (СПЗ), 42305ЛМ (СПЗ), 6-42305 А1Е1УШ1 (СПЗ и ВПЗ), последняя является самой распространенной и востребованной.
• Самарский завод СПЗ-4 производит самую простую модификацию этого типа, с сепаратором из полиамида. Они являются очень дешевыми, но знающие автомобилисты предпочитают их не использовать.
• 10 ГПЗ (г. Ростов-на-Дону) предлагает модификацию 42305 АЕМ. Эта продукция занимает промежуточное положение в качественно-ценовом диапазоне.
• Также некоторые поставщики предложат вам марку Craft. Эти китайские подшипники являются самыми дешевыми, но совершенно не годятся для установки в КПП автомобилей.
Подшипник 42205 (NJ 205) (1шт)
Это роликовый радиальный однорядный подшипник с короткими цилиндрическими роликами, с бортами на наружном кольце и с однобортовым внутренним кольцом. Помимо высоких радиальных нагрузок, такая конструкция позволяет переносить ограниченные осевые нагрузки в одном направлении.
В ВАЗ 2108, ВАЗ 2109 — передний подшипник первичного вала КПП .
Технические параметры и размеры подшипника 42205 (NJ205):
Внутренний диаметр (d): 25 мм;
Наружный диаметр (D): 52 мм;
Ширина (H): 15 мм;
Масса: 0,142 кг;
Размеры ролика, мм: 6,5 х 6,5;
Количество роликов: 14 шт.;
Грузоподъемность динамическая: 16,8 kN;
Грузоподъемность статическая: 8,8 kN;
Номинальная частота вращения: 15000 об./мин.
Отечественные подшипники производятся по ГОСТ 520-2002, импортные по ISO 15:1998. По международной системе обозначений номер этого подшипника — NJ205
Основные заводы, изготавливающие этот тип:
• Заводы ЕПК (Саратовский, Волжский, Завод Авиационных Подшипников) производят следующие разновидности: 42205 КМ (СПЗ), 42205Д1 (ЗАП), 6-42205 А1Е1УШ1 (СПЗ и ВПЗ), последняя является самой распространенной и востребованной.
• Самарский завод СПЗ-4 производит самую простую модификацию этого типа, с сепаратором из полиамида. Они являются очень дешевыми, но знающие автомобилисты предпочитают их не использовать.
• 10 ГПЗ (г. Ростов-на-Дону) предлагает модификацию 42205 АЕМ. Эта продукция занимает промежуточное положение в качественно-ценовом диапазоне.
• Если вам предлагают «вологодский подшипник» этого типа — то это китайская подделка (23 ГПЗ сейчас их не делает).
Каталожный номер SKF NJ 205 ECP, KOYO NJ205
Подшипник 464706 (5шт)
Это роликовый радиальный подшипник с длинными цилиндрическими роликами (игольчатый подшипник), без колец. Как и все игольчатые подшипники способен воспринимать только радиальные нагрузки при достаточно невысоких оборотах и требует очень точной соосности посадочных мест. Однако, имеет и крайне полезные особенности, делающие их незаменимыми в эксплуатации — прежде всего, обладают максимальной радиальной грузоподъемностью при минимальных габаритах, что позволяет его использование в коробках передач, в частности, автомобилей ВАЗ (2108, 2109, 2110, 2111, 2112).
Поскольку основная область применения — подшипник для легковых автомобилей ВАЗ и потребность в нем очень высока, изделие выпускают сразу на трех заводах страны — Курском (20 ГПЗ), Ростовском (10 ГПЗ) и Саратовском (3 ГПЗ). Если вы прежде всего хотите купить качественный подшипник на КПП, а не выбираете, что подешевле — в этом случае лучше всего брать саратовский подшипник. Однако, у этого типа есть одна особенность — поскольку колец у него нет, то и маркировки нет никакой.
Точное наименование — 464706Е1 (Е — обозначение сепаратора из пластических материалов).
Единственный узел, где применяется этот тип — коробка передач (вторичный вал) автомобилей ВАЗ (модели 2108, 2109, 2110, 2111, 2112).
Технические параметры и размеры подшипника 464706
Внутренний диаметр (d): 30 мм;
Наружный диаметр (D): 36 мм;
Ширина (H): 27 мм;
Масса: 0,06 кг;
Грузоподъемность динамическая: 19 кН;
Грузоподъемность статическая: 32,5 кН;
Максимальная частота вращения: 14 000 об./мин.
Подшипник 50305(6305) (1шт)
Шариковый радиальный однорядный подшипник. Используется для восприятия радиальных нагрузок.
Подшипник с проточкой под стопорное кольцо 50305 устанавливается в коробку переменных передач (задний подшипник первичного и вторичного вала КПП) переднеприводных автомобилей ВАЗ (2108-2115)
Имеет несколько разновидностей, из которых стоит отметить 50305 — с проточкой по наружной обойме под стопорное кольцо, 80305 — закрытый металлическими шайбами с двух сторон (60305 — с одной стороны) и 180305 — закрытый с обеих сторон резиновыми заглушками. Смазка в закрытые типы внесена уже назаводе и в уходе они не нуждаются. Заводы-производители: 2 ГПЗ (Москва), СПЗ-4 (Самара) (низкое качество, низкая цена), 3 ГПЗ (Саратов) и VBF (Вологда), а также HARP (Украина) — цены и качество выше. Подшипники с другой маркировкой покупать не рекомендуется, так как это, вероятнее всего, китайские изделия, на которых проставлена маркировка фирм, заказывающих их производство.
Импортный аналог имеет обозначение 6305. Закрытые 6305 ZZ и 6305 2RS (металлические или резиновые заглушки). Подшипник с тепловым зазором обозначается 6305 /С3 (аналог нашего 76-305). Металлические заглушки — ZZ, каучуковые (резиновые) — 2RS. Изделия марок SKF, FAG, KOYO значительно дороже и надежнее других.
Размеры и технические характеристики
(подшипник 6-305 — открытый, основного конструктивного исполнения, сепаратор из стали ШХ-15, 6 класс точности):
Внутренний диаметр – 25 мм;
Наружный диаметр – 62 мм;
Высота – 17 мм;
Масса – 0,23 кг;
Количество шариков — 7 шт.;
Диаметр шарика — 11,509 мм;
Номинальная частота вращения — 14000 об/мин.;
Грузоподъемность динамическая — 22,5 кН.
Каталожный номер SKF 6305 N, NTN-SNR 6305N
Подшипник 7207 (2шт)
Подшипник является роликовым, радиально-упорным, коническим (или же такой тип еще именуют «с коническими роликами»), однорядным, основного конструктивного исполнения. Чаще всего подобные изделия производятся с повышенной грузоподъемностью, что отражено в номере подшипника индексом А. Степень точности отечественных подшипников — 6. Также в индексе могут быть буквы К — конструктивные изменения (можно не обращать внимания) и Е — полиамидный сепаратор (чувствителен к высоким температурам).
Подшипник распространен очень широко. Так, он устанавливается в дифференциал переднеприводных автомобилей ВАЗ — опоры правая и левая (модели от 2108 до 2112).
Роликоподшипник импортного производства данного типа имеет обозначение по международной номенклатуре — 30207.
Технические характеристики подшипника 7207
Внутренний диаметр – 35 мм;
Наружный диаметр – 72 мм;
Ширина – 18,25 мм;
Масса – 0,327 кг;
Количество роликов в подшипнике — 16 шт.;
Размеры ролика — 8,58/9,42х12,06;
Грузоподъемность динамическая — 51,2 кН;
Грузоподъемность статическая — 56 кН;
Максимальная номинальная частота вращения — 7000 об/мин.
Каталожный номер NSK 30207

Какие подшипники лучше в КПП?

Предстоит снятие КПП ВАЗ 21124, нужно будет сцепу менять и ещё там кое что! И хочу (точнее очень нужно) менять подшипники ВСЕ! Какие лучше? Trialli например. Или наши поставить? Какие лучше?! Подскажите! Нужно уже заказывать…

Комментарии 41

поставь иномарочные, которые постом выше! потом отпишешься, что да как работает 🙂 сам в мае хочу коробку разбирать, надоел шелест и гул постоянный…

Даже не знаю до мая сделаю ли я сам ))

дружище только заводские и точка остальноетвсе шляпа поверь уже три года кпп перебираю на своей заводские (мадэ ин вологодские) самые лучшие подшипники остальное все калл хочеш оспорить ставь все что угодо потом сделаеш выводы и отпишеш но сам сделал лучший выбор и все нор работает, , , , , , , , , имхо!

Короче нужно пробовать! Никогда не узнаю, пока не попробую! ))

приоровские подшипники хорошие

знакомый сервисмен менял, отъездил много, полёт нормальный, сам скоро поменяю на прировские

наверное так и сделаю )

Не знаю )) Вообще если честно первый раз слышу такое название ))

вообще это мировой лидер производства подшипников.Подшипники отличные если не подделка китайская

Опять палка о двух концах! ))

пиленга норм подшипники? и сколько их вообще в КПП? И вопрос: у меня на 1 и 2 передаче пока машина не прогрета звук от КПП как будто на сухую шестерни трут. Выжимной поменял, масло в норме. На что думать?

Да я сам не знаю, норм или нет! Вот пытаюсь узнать! )) А на счёт твоего вопроса я не в курсе! Скорей всего подшипники тоже ))

Подшипники КПП
Первичный вал:
Передний подшипник Toyota.
Размеры: 25x52x15
Каталожный номер: 97123-06205
Аналоги: 6205ZZ, 93306-205U6-00 (Yamaha), NJ 205
Задний подшипник Toyota.
Размеры: 25x62x17
Каталожный номер: 90099-10142
Аналоги: 6305DDU, 6305C3, 90601-0012 (Subaru), 97100-06305, 5-81229-104-0
Вторичный вал:
Передний подшипник KOYO.
Размеры: 25x62x18
Каталожный номер: NJ 305
Задний подшипник Toyota.
Размеры: 25x62x17
Каталожный номер: 90099-10142
Аналоги: 6305DDU, 6305C3, 90601-0012 (Subaru), 97100-06305, 5-81229-104-0

То есть это будет лучше чем всякие наборы типа pilenga, trialli и т.п? Но ведь здесь только 4 подшипника! а остальные?

Я проехал уже на таком наборе 24000км. Мотор крутится до 7650 об/мин стоит 7 ряд, ГП 3,7, без блокировки. В КПП масло Motul синтетика.

А где можно заказать такие родшипники? и почему ты не зарегишь свой авто?

exist.ru и emex.ru там заказывал на выбор тебе. Приходило все то что нужно главное выбрать правильно. Все подшипники были японские оригинал. Машину регил, но уже как год удалил. Кто в друзьях и так знает мою машину.

Понял, спасибо большое! Поговорю с братом, он в Красноярске запчастями на японцев занимается!

sillouette-time

exist.ru и emex.ru там заказывал на выбор тебе. Приходило все то что нужно главное выбрать правильно. Все подшипники были японские оригинал. Машину регил, но уже как год удалил. Кто в друзьях и так знает мою машину.

90099-10142 у этого подшипника вроде нет выемки под стопор

sillouette-time

Подшипники КПП
Первичный вал:
Передний подшипник Toyota.
Размеры: 25x52x15
Каталожный номер: 97123-06205
Аналоги: 6205ZZ, 93306-205U6-00 (Yamaha), NJ 205
Задний подшипник Toyota.
Размеры: 25x62x17
Каталожный номер: 90099-10142
Аналоги: 6305DDU, 6305C3, 90601-0012 (Subaru), 97100-06305, 5-81229-104-0
Вторичный вал:
Передний подшипник KOYO.
Размеры: 25x62x18
Каталожный номер: NJ 305
Задний подшипник Toyota.
Размеры: 25x62x17
Каталожный номер: 90099-10142
Аналоги: 6305DDU, 6305C3, 90601-0012 (Subaru), 97100-06305, 5-81229-104-0

Дружище, а эти ино подшипники с проточкой под стопорные кольца?

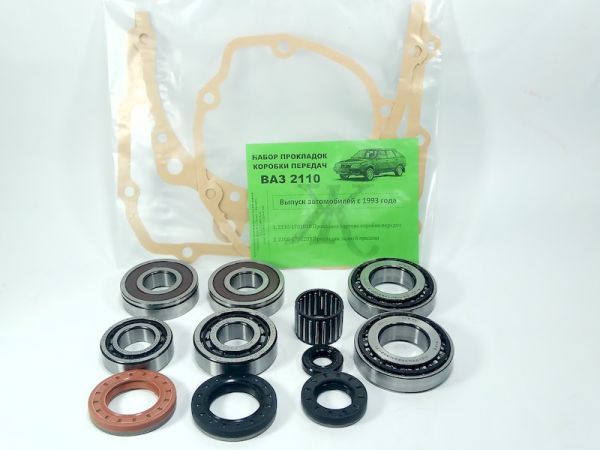

Комплект подшипников КПП ВАЗ 2108-2170

• Первичного вала — 2шт
• Вторичного вала — 2шт
• Дифференциала (блокировки) — 2шт

‘>

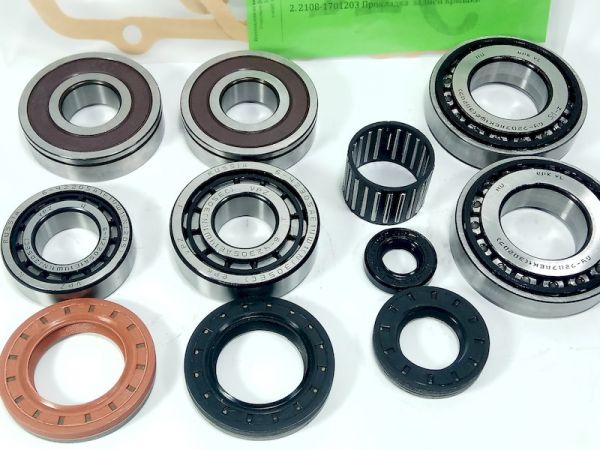

Комплект подшипников КПП

• Первичного вала — 2шт
• Вторичного вала — 2шт
• Дифференциала (блокировки) — 2шт

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Мы сотрудничаем с:

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Замена подшипника в коробке передач ваз 2110: как сделать самому

Подшипники для коробки ваз

Коробка передач автомобиля ВАЗ 2110 содержит несколько подшипников. Данные детали являются весьма надежными, но иногда замена подшипника в коробке передач ваз 2110 становится актуальной.
Приходится его ремонтировать, так как он повреждаются. Для того чтобы на ваз 2110 замена подшипника коробки прошла успешно, следует получить доступ к нему, необходимо разобраться в строении коробки передач и т.д.
Чтобы убедиться в его исправности, следует тщательно проверить механизм выключения сцепления и переключение передач.

Проверка

Ваз 2110 замена подшипников коробки

Возможной неисправностью можно считать низкий уровень масла. В такие моменты не только подшипники перестают правильно функционировать, но и каждая деталь коробки передач начинает плохо сцепляться.
Если вовремя не залить необходимое количество масла или трансмиссионной жидкости, то детали быстро изнашиваются.
Автомобиль устанавливается над смотровой ямой. Происходит тщательный осмотр на момент проверки утечек масла.

Примечание. Масло может сочиться через места соединения картеров, сальники приводов колес или штока механизма выбора передач.

• При нажатом сцеплении(см.Ремонт сцепления ваз 2110 — делаем сами) необходимо постепенно переключить все передачи. Происходит проверка их четкости срабатывания на момент включения и выключения.
  При необходимости регулируется механизм переключения передач.

Замена подшипников в коробке ваз 2110 первичный вал

• Когда рычаг трансмиссии установлен в нейтральном положении, необходимо произвести запуск двигателя. В момент нажатия на педаль сцепления, необходимо постараться услышать работу подшипников коробки передач.
  Характерный звук поломки появляется в момент, когда педаль будет отпускаться. Как только будет происходить нажатие, звук снова исчезает. Если звук громкий – подшипники следует заменить.
• Работа коробки передач проверяется также при движении автомобиля. Необходимо осуществить разгон автомобиля, потом медленное торможение.
  Передачи переключаются с повышением, потом с понижением. Здесь следует проверить работу синхронизаторов и четкость переключения передач.
  При работе коробки передач не должно быть посторонних звуков. В случае повышения нагрузки необходимо убедиться в том, что передачи не переключаются произвольно.

Примечание: если существует необходимость заменить только одну часть механизма, нет необходимости полностью разбирать агрегат. Достаточно извлечь необходимую для замены деталь.

Как проводят разбор КПП

Замена подшипников в коробке передач ваз 2110

Чтобы выполнить работы по разборке коробки передач, необходимо воспользоваться:

• Ударной отверткой.
• Бородком.
• Разжимными щипцами для снятия стопорных колец.
• Магнитом.
• Монтажными лопатками – лучше иметь два экземпляра инструмента.
• Съемников двухзахватным и трехзахватным.
• Зубилом.
• Выколоткой.
• Микрометром и индикатором часового типа.

Примечание: данный прибор понадобится для замены регулировочного кольца подшипника дифференциала.

• Слесарной линейкой.
• Клеем-фиксатором.
• Герметикой.

Прежде всего, необходимо демонтировать устройство из автомобиля. Производится чистка механизма от грязи, пыли, возможных остатков жидкостей.
Каждая деталь промывается моющим средством (наружная часть механизма), дизельным топливом или керосином.

Демонтаж коробки

Замена подшипников коробки передач ваз 2110

Перед тем, как открыть доступ к подшипникам коробки передач, данный механизм необходимо извлечь из автомобиля.
Для этой выполнения данной работы необходимо:

Примечание: Вес коробки передач составляет более 30 килограммов. Работа должна производиться с помощником или с использованием специального оборудования.

• Прежде всего, необходимо отсоединить брызговик двигателя.
• Сливается масло коробки передач.
• Изымается аккумуляторная батарея.
• Демонтируется воздушный фильтр.
• Удаляется полка аккумуляторной батареи.
• Извлекается стартер.
• Трос привода сцепления необходимо устранить.
• Колодка жгутов проводов отсоединяется от выключателей заднего света и датчика скорости.
• На коробке передач имеется кронштейн, хомут крепления жгута проводов и гайка, которую необходимо выкрутить. Вместе с кронштейном и коробку жгутов следует удалить из автомобиля.
• Отсоединяется реактивная тяга.

Размеры подшипников коробки ваз 2110

• Аналогичная ситуация необходима для тяги привода переключения передач.
• Изымаются приводы передних колес.
• Снимается левая сторона силового агрегата. Для выполнения данной работы необходимо приподнять двигатель.
• Откручивается гайка крепления монтажной проушины и удаляется из автомобиля.
• Нижняя крышка картера сцепления имеет три болта. Их необходимо выкрутить.
• Нижняя крышка удаляется.

Примечание: необходима помощь помощника или подъемника.

• Используя торцовый ключ с расширением на 19 миллиметров, откручиваются болты крепления.
• Гайка крепления коробки передач следует той же процедуре.

Примечание: В верхней части коробки передач с правой стороны имеется болт, который будет меньше по размерам, чем остальные.
При извлечении коробки передач ни в коем случае нельзя опирать его первичный вал на пружину сцепления. В любой момент можно повредить этот тонкий механизм.

• Удаление коробки передач необходимо проводить покачиваниями или плавными, не резкими движениями, извлекая из ее места расположения.
• После изъятия первичного вала остается легким движением снять саму коробку передач.

Подшипники и их замена

Для доступа к подшипнику первичного вала необходимо внимание и аккуратность.
Для проведения замены подшипника необходимо:

Примечание: вал необходимо закрепить в тиски перед началом демонтажа, так как понадобится его стабильность.

• Используя монтажные лопатки, происходит извлечение шарикового подшипника с первичного вала.

Подшипник удален. Возможно, понадобится его смазка и предварительный ремонт.
Если данные процедуры не помогут восстановить его работу, необходимо подшипник заменить.

Подшипник вторичного вала коробки ваз 2110

Второй подшипник коробки передач автомобиля ВАЗ 2110 располагается на вторичном валу. Его необходимо разобрать, чтобы получить доступ к сломанной детали.
Возможно, удастся восстановить старый подшипник. В противном случае необходимо произвести его замену.
Для получения доступа к детали, необходимо:

• Используя монтажные лопатки, изымается внутреннее кольцо роликового подшипника.
• Захваты съемника необходимо установить в полученный разъем.
• Аккуратным движением удаляется внутреннее кольцо роликового подшипника с вала.
• Необходимо разжать стопорное кольцо.
• С вала оно удаляется.
• Ведущая шестерня главной передачи извлекается из механизма.
• Вместе с шестерней необходимо снять кольцо синхронизатора первой передачи.
• Стопорное кольцо муфты необходимо разжать и снять.

Примечание. Это кольцо относится к включению первой-второй передачи.

• Используя монтажные лопатки, с вала изымается ступица с муфтой включения первой-второй передачи.
• Та же процедура понадобится для извлечения блокирующего кольца синхронизатора второй передачи и шестерни.
• С другой стороны вала отсоединяется шариковый подшипник.

Так как доступ к подшипнику осуществлен, дальнейшую разборку вторичного вала можно прекратить. Если есть необходимость совершить капитальный ремонт, то процесс разборки вторичного вала необходимо продолжить.

Замена подшипника дифференциала КПП ваз

На дифференциале имеется свой подшипник. Механизм также как и предыдущие, придется разбирать.
Для выполнения данной процедуры требуется:

• Подшипник, установленный в верхней части устройства, изымается с механизма.

Примечание: Если осуществлять замену подшипников дифференциала автомобиля, необходимо снова подобрать толщину регулировочного кольца.

Когда подшипник будет заменен, необходимо осуществить замену или подбор нового регулировочного кольца.
Его замена происходит следующим способом:

• Происходит установка нового подшипника. Под наружное кольцо подшипника устанавливается новое регулировочное кольцо.
  Его диаметр должен быть 1,25 миллиметров.
• Дифференциал монтируется в картер сцепления. Осуществляется соединение с картером сцепления и коробки передач.
• Необходимо произвести закручивание трех гаек.

Примечание. При этом необходимо приложить силу равную, примерно, 2,5 кгс/м.

• Корпус дифференциала необходимо несколько раз провернуть. Повороты осуществляются до тех пор, пока подшипник сам не станет в необходимую позицию.
• Дифференциал перемещается по оси. Индикатором необходимо замерить величину перемещения.

Примечание: величина регулировочного кольца рассчитывается по особой формуле: Н=А+В+С.
Где:

• Н – толщина будущего регулировочного кольца.
• А — величина осевого перемещения механизма.
• В – величина, измеряющая предварительное натяжение подшипников.
• С – толщина установочного кольца.

Сборка КПП

Сборка коробки ваз 2110

После замены каждого подшипника необходимо собрать коробку передач. При этом дифференциал, первичный вал и вторичный вал необходимо собрать в противоположной разборке последовательности.
Необходимо производить сборку внимательно, чтобы избежать остатка деталей.
Для совершения процесса сборки механизма коробки передач необходимо:

• Поверхности картеров необходимо очистить от остатков герметика.
• Каждая деталь промывается дизельным топливом или керосином. После процесса промывки необходимо вытереть каждую деталь.
  После промывки, каждую деталь смазываем чистым трансмиссионным маслом.
• Монтируется новый сальник штока механизма выбора передач.
• Устанавливается шток механизма выбора передач и рычаг.
• Для стабильной фиксации на очищенную поверхность винта крепления рычага наносится клей-фиксатор.
• Устанавливается механизм выбора передач.
• В картер необходимо установить новые наружные кольца подшипников и дифференциала. Перед монтированием подшипников необходимо установить регулировочные кольца.
• Устанавливаются новые сальники приводов.
• Монтируются первичный вал, вторичный вал, шестерня заднего хода.
• Устанавливается оправка для фиксации шестерней.

Примечание: последующий процесс сборки противоположен процессу разборки. Следует начинать с последнего пункта разборки и постепенно продвигаться по списку вверх.
Перед установкой крышек и картеров, их поверхность необходимо обезжирить. Никогда не устанавливаются прокладки между картером сцепления и коробкой передач.
Данная установка может оказаться весьма неприятной при регулировке подшипников.

Подробные видео и фото по данной теме можно посмотреть в сети интернет. Делать это нужно со всем вниманием, так как работы будут проводиться своими руками и ошибок не избежать.
Но отчаиваться не следует, ведь инструкция дает дельные советы и рекомендации. Цена на подшипники может изменяться в зависимости от места продажи.
Следует внимательно выбирать подшипники, так как на рынке имеется много некачественного товара и дефектных изделий.

Ремкомплект КПП ВАЗ 2108-2115, Калина, Приора (подшипники, сальники, прокладки)

Подшипники

* Наличие товара и цены окончательно уточняются при оформлении заказа.

• Описание
• Совместимость автозапчасти

Ремкомплект КПП 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, ЛАДА Калина 1118, Приора 2170 с 5-ти ступ. КПП.
Ремкомплект, или комплект для ремонта является набором самых «ходовых» деталей для восстановления узлов и агрегатов автомобиля. При покупке грамотно собранного ремкомплекта можно провести несложный ремонт КПП, и его будет достаточно для налаженной работы коробки передач автомобиля.

Можно приобрести из комплекта любой из подшипников отдельно.

Ремонтный комплект для коробки передач, включающий в себя следующие позиции:
Сальники:
2110-1701043 — сальник первичного вала коробки передач с пружиной1 шт БРТ
2108-1703042-01Р- сальник штока выбора передач с пружиной 1 шт БРТ
2110-2301034 — сальник полуоси правый с пружиной 1 шт БРТ

2110-2301035-сальник полуоси левый с пружиной 1 шт БРТ

Подшипники:
464706 — подшипник блока шестерен игольчатый (2108-1701108) 32х37х27 — 5 шт. — VPZ-15
42205 — подшипник первичного вала (передняя опора) (2108-1701031 ) 25х52х15 — 1 шт. — VPZ-15
750305- подшипник первичного вала ( задняя опора) и вторичного вала (задняя опора ) 25х62х17 — 2 шт.-ГПЗ-23
42305(NJ305) — подшипник вторичного вала (передняя опора) (2108-1701180) 25х62х17 — 1 шт. — Подшипники VPZ-15
7207 — подшипник дифференциала 35х72х17х15х18,25 — 2 шт. — Подшипники VPZ-15
Прокладки:
2110-1701018 — Прокладка картера коробки передач
2108-1701203 — прокладка задней крышки

Возможен самовывоз товара: Ремкомплект КПП ВАЗ 2108-2115, Калина, Приора (подшипники, сальники, прокладки) в день заказа по адресу размещеня магазина «M8AUTO» Украина, Харьковская обл. г. Дергачи ул. Сумской шлях 163 д.

Аналоги:

• Кат.номер: 2108-2303036,6-7207АЕ. Подшипник дифференциала ВАЗ 2108-15, 2170-72 (6-7207АЕ пластик) VPZ
• Кат.номер: 42205,42205А1ЕУШ1(NJ205). Подшипник КПП ВАЗ 2108-15, 1117-19, 2170-72 вал первичный, передняя опора (42205 А1ЕУШ1) пластик
• Кат.номер: 6-42205 А1Е1УШ1,6-42305 АЕ1УШ1,50305. Подшипники КПП ВАЗ 2108 (ЕПК Волжский стандарт) комплект, в уп. ЛАДА
• Кат.номер: 6-92705АЕУШ1,6-42205 А1Е1УШ1,156704Е1,6-50306 А,6-50706 А. Подшипники 5 ступ. КПП ВАЗ 2107 (ЕПК Волжский стандарт) комплект, в уп. ЛАДА
• Кат.номер: 6-42205 А1Е1УШ1,6-42305 АЕ1УШ1,750305. Подшипники КПП ВАЗ 1117-1119, 2170-2172 (4 шт.) Волжский стандарт, в уп. ЛАДА
• Кат.номер: 2108-1700000,2108-1701180-01,2108-1701203,2108-1701203-01,2108-1701244,2110-1701043. Ремкомплект КПП ВАЗ 2108-2115 полный VPZ Волжский стандарт
• Кат.номер: 21230-1701033-00,2123-1701033,750706. Подшипник вала первичного КПП ВАЗ 2123 (пр-во АвтоВАЗ)
• Кат.номер: 464706. Подшипник игольчатый 2108-15 (464706) (пр-во «КПК» ГПЗ-20)
• Кат.номер: 21080-1701033-00,2108-1701033,6305N (50305),50305, 6305N,750305. Подшипник КПП 2108 первич и втор вала, зад. опора 50305(6305N) (» КПК» ГПЗ-20)
• Кат.номер: 21700-1701033-00,2170-1701033,750305. Подшипник КПП ВАЗ 2170-72 первич и вторич. вала (зад. опоры) 750305(6305.2RS2N)
• Кат.номер: 21080-1701031-00,2108-170103,42205,6-42205 А1Е1. Подшипник КПП ВАЗ 2108 первичного вала 6-42205 А1Е1 пр-во VPZ
• Кат.номер: 21080-1701180-00,2108-1701180,42305. Подшипник КПП ВАЗ 2108 вторичного вала (6-42305АЕ1) VPZ
• Кат.номер: 2108-1701108,21080-1701108-02,210801701108-02,464706. Подшипник КПП ВАЗ 2108-15, 1117-19 вал вторичный (464706) игольчатый
• Кат.номер: 750706. Подшипник КПП ВАЗ 2123 вал первичный, задняя опора (750706) усиленный, Подшипники 23 ГПЗ
• Кат.номер: 464904,750306,50306,156704,42205,92705,750706,50706,2101-1701043,2101-1701043,2101-1701018,2101-1702177,2101-1701021,2101-1702175,2101-1702091,2101-1707010,2101-1703089. Ремкомплект КПП 2101-2107 5-ти ступ. (подшипники, сальники, прокладки)
• Кат.номер: 42305(NJ305),6-42305АЕ1УШ1 (NJ305EC) 25х62х17,42305. Подшипник КПП ВАЗ 2108-15, 1117-19, 2170-72 вал вторичный, передняя опора (42305)
• Кат.номер: 750305(6305-2RSN.25Q6S1),2170-3170103301. Подшипник КПП ВАЗ 2170-72 вал первичный и вторичный, задняя опора (750305) усиленный
• Кат.номер: 21080-2303036,2108-2303036,7207А(30207),6У-7207АЕК1 35х72х18,25. Подшипник дифференциала ВАЗ 2108-15, 2170-72 (7207А (30207)) 15 ГПЗ (г.Волжск)
• Кат.номер: 42205А1ЕУШ1(NJ205). Подшипник КПП ВАЗ 2108-15, 1117-19, 2170-72 вал первичный, передняя опора (42205 А1ЕУШ1) пластик
• Кат.номер: 464706Е,464706E1VS 37x32x37,464706. Подшипник КПП ВАЗ 2108-15, 1117-19 вал вторичный (464706Е) пластик

Трансмиссия Ремкомплект КПП ВАЗ 2108-2115, Калина, Приора (подшипники, сальники, прокладки) подходят на следующие автомобили:

• ВАЗ 1117
• ВАЗ 1118
• ВАЗ 1119
• ВАЗ 2108
• ВАЗ 2109
• ВАЗ 21099
• ВАЗ 2110
• ВАЗ 2111
• ВАЗ 2112
• ВАЗ 2113
• ВАЗ 2114
• ВАЗ 2115
• ВАЗ 2170
• ВАЗ 2171
• ВАЗ 2172

Подшипник КПП первичного и вторичного вала (750305)
