Признаки неисправности клапана адсорбера ваз 2112

В бензобаке любого автомобиля всегда присутствуют испарения, образующиеся из-за понижения атмосферного давления или нагрева горючего. Чтобы не допустить утечку топливных паров в атмосферу, на «Калине» устанавливается специальная система улавливания паров бензина (СУПБ). Благодаря ей, испарения, задерживаемые адсорбером (по сути, это активированный уголь), поступают во впускной коллектор и сгорают в цилиндрах двигателя. Чтобы регулировать количество бензиновых паров, идущих из адсорбера в коллектор, используется специальный электромагнитный клапан.

Зачем нужна система улавливания паров бензина

Инжекторые машины (в т. ч. «Калина»), чей класс в экологическом плане относится к Евро-3, должны в обязательном порядке оснащаться СУПБ. Это не дает парам топлива попадать в атмосферу, загрязняя ее. Помимо этого, система гарантирует более стабильную работу силовой установки и обеспечивает экономию бензина. О том, как проверить клапан адсорбера, входящего в СУПБ, и как он функционирует, речь пойдет далее.

Принцип работы

Сам адсорбер позволяет скапливаться испарениям горючего в особом месте – сепараторе. В итоге бензин превращается в конденсат и поступает обратно в бак. Испарения, не прошедшие обработку, идут сквозь удвоенные клапаны системы, один из которых не дает топливу вылиться наружу при аварийной ситуации (например, перевороте), а второй «занимается» регулировкой давления в баке. Клапан продувки адсорбера размещается под капотом, а сам адсорбер находится на баке. КПА обеспечивает нормальную работу всей системы: вентилирует ее и удаляет конденсат.

Конструкция и работа клапана продувки адсорбера

КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:

пластмассового корпуса;
клапана с пружинкой;
обмотки;
металлического сердечника;
разъема.

Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.

Автомобили высокой ценовой категории имеют более сложную систему улавливания испарений. На таких машин стоят особые датчики, способные «вычислить» количество воздуха и паров в процентном отношении. Это позволяет более точно управлять подачей бензина в инжектор.

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

зажигание сигнала CHECK на панели приборов;
определение ошибки РО441 в ходе тестирования;
повышенный расход бензина;
неустойчивая работа силового агрегата при движении;
нестабильный холостой ход;
увеличение содержания СО2;
шипящий звук при отворачивании крышки бака (появилось разрежение);
появление запаха топлива в салоне.

Проверка клапана на месте

Понадобится тестер (вольтметр, мультиметр) и отвертка. Сам КПА установлен на радиаторной рамке. Устройство можно узнать, увидев подходящие к нему две трубки, по которым и двигаются испарения. Далее:

отсоедините от КПА электрический разъем, отжав фиксатор колодки;
с помощью мультиметра проверьте наличие напряжения, прикоснувшись минусовым (черным) щупом прибора к массе, а красным – к «А» (буква на разъеме колодки);
включите зажигание: мультиметр должен показывать бортовое напряжение автомобиля. Если это не так, проверьте электропроводку.

Как снять клапан продувки

Снимите минусовую клемму с аккумуляторной батареи. Если будет мешать ДМРВ (датчик массового расхода воздуха), снимите с него входной патрубок. Затем отогните крепление клапана и потяните его вверх. Теперь нужно отсоединить пару штуцеров. Первый снимается свободно, чтобы вытащить второй, нажмите на фиксатор и подденьте усики, например, тонкой отверткой.

Как проверять клапан адсорбера, снятый с авто

Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.

Что такое адсорбер, какую задачу выполняет, какие могут быть проблемы, об этом и о многом другом поговорим в сегодняшней статье.

Многие автовладельцы даже понятия не имеют, не то что об устройстве системы, а порой даже о её существовании. Поэтому задача данной статьи «разложить всё по полочкам», в том числе узнать, как работает устройство, а также, где оно находится.

Зачем нужен адсорбер?

Изначально создавался, как дань экологическим нормам, точней под ЕВРО2. По большому счёту, мотор можно настроить так, что он обойдётся и без него. Но, с учётом современных норм, недопустимы утечки паров. Плюс, адсорбер не позволяет парам топлива попадать в салон, что как вы понимаете тоже малоприятно. Если на старых автомобилях, ещё карбюраторного типа, такой системы в принципе не было, на всех современных инжекторах, она обязательна.

Устройство адсорбера и где он находится?

Адсорбер конструктивно представляет собой цилиндр, причем пустотелый, внутри которого находится, так называемый фильтрующий компонент. Также адсорбер состоит из ряда дополнительных модулей, к примеру:

• Первое — это емкость, в которую помещается фильтр.

• Фильтрующий элемент, зачастую — это простой гранулированный активированный уголь.

• Сепаратор, устройство принимающие и отправляющие обратно в бак задержанные пары топлива.

• Магнитный клапан, отвечающий за смену режимов работы.

• Гравитационный клапан предотвращает перелив топлива, в случае опрокидывания автомобиля.

• Различные соединительные шланги и трубки.

Пожалуй, одним из основных элементов всей адсорбирующей системы является магнитный клапан. Именно от него зависит режим работы, смена режимов. То есть, он отвечает за своевременное переключения режима накопления, когда пары скапливаются в емкости, на режим передачи паров обратно в бак.

В зависимости от автомобиля и даже моделей одного производителя, месторасположение может меняться. Здесь нужно узнавать конкретно по моделям и даже году выпуска. Отличный пример, Audi A4 B5, где в разные годы системы располагали под передним, задним подкрылком, под запаской, непосредственно на баке. Поэтому изучите инструкцию по эксплуатации, там, как правило, указывается, где может находиться адсорбер. На отечественных Lada практически на всех моделях, адсорбер находится в правом углу, если смотреть по ходу движения автомобиля, рядом с фарой.

Как работает адсорбер?

Ничего сложного в работе нет. Алгоритм следующий, пары, предположим бензина, образуясь в баке, поднимаются и попадают в так называемый сепаратор. Здесь они конденсируются, превращаясь в жидкость. Образованная жидкость попадает обратно в бак, а оставшиеся не преобразованные пары попадают уже непосредственно в адсорбер. В адсорбере пары поглощаются фильтром, активированным углем, он наиболее эффективно справляется с этой задачей. Помните, что накопление паров в адсорбере происходит только на заглушенном моторе.

После того, как двигатель запускается, ЭБУ по имеющимся режимам работы подает сигнал и открывается магнитный клапан, соединяющий адсорбер с дросселем или впускным коллектором. Далее происходит продувка, когда пары прогоняются по системе и соединяются с воздухом через дроссель. «Прогонка» осуществляется за счёт создающегося разряжения во впускном коллекторе. Затем попадают в цилиндры, где и воспламеняются вместе с основной «порцией» горючки.

В принципе понятно, пока машина стоит не заведенная, испаряющееся топливо виде паров оседает на сепараторе, затем, часть в виде конденсата возвращается в бак, а другая часть в виде паров через адсорбер попадает в дроссель и далее по системе. Ничего сложного нет, разобраться сумеет каждый.

Неисправности и признаки

Помните, что не всегда перечисленные ниже признаки, могут говорить о проблемах именно с фильтрующей системой. Итак:

• Показания с датчика уровня топлива постоянно разнятся, то показывает пустой бак, через время полный.

• Плавающие обороты, но с оговоркой, что это происходить может только на прогретом моторе, где-то через 10 минут поездки.

• На «холостом», когда немного давишь на газ, такое чувство, что машина вот-вот заглохнет, словно бензин закончился.

• При открытии крышки бака, слышится свист.

• Стук магнитного клапана, зачастую его путают со стуком клапанов.

Что касается неисправностей, давайте вернемся к разделу об устройстве системы, из чего она состоит и, что может выйти из строя?

1. Шланги, трубочки. Понятное дело, что всё не вечно, у каждого производителя может быть свой ресурс, как правило, владельцы начинают сталкиваться с потерей герметичности, тресканием шлангов, где-то после 130 000 км. в среднем.

2. Забитые каналы адсорбера, шланги. Впоследствии эксплуатации скапливается всевозможный мусор, включая также разрушенные мембраны емкости или сам активированный уголь.

3. Нерабочий клапан. Заклинило в каком-то одном положении, довольно частая проблема, и честно признаться, в большинстве случаев именно с проблемами магнитного клапана и сталкиваются. Тут два варианта, менять на новый (очень затратное дело) либо искать умельцев и ремонтировать, можно, конечно, самостоятельно, но руки должны быть из нужного места.

4. Пропало напряжение на магнитном клапане. Проверяйте проводку, возможно, какое-то реле «глючит» либо даже сбой в ЭБУ (редко, но бывает). Ведь сигналы на открытие/закрытие приходят именно с «мозгов».

5. Сепаратор, с ним какая проблема? Может треснуть, ведь они пластиковые зачастую, поэтому потеря герметичности, в итоге, пары не преобразовываются в жидкость и т. д. Паять эту емкость крайне сложно, пластик такого свойства, что очень трудно плавится.

6. Закончился уголь. Проблема редкая, сразу отметим, связанная скорей всего с какой-то неисправностью ещё, к примеру, разгерметизация системы, как вариант.

Заключение

Что хотелось бы подчеркнуть в статье, во-первых, то, что без адсорбера обойтись можно, достаточно его отключить, минутное дело (если, конечно, вам плевать на атмосферу и собственное здоровье), во-вторых, при нормальной работе устройства, автомобиль чувствует себя вполне адекватно, более того, экономит топливо.

Поэтому, если случилась такая неприятность, постарайтесь выявить истинную причину, а потом уже принимайте решение, готовы ли вы потратить кругленькую сумму на новые запчасти (как правило, новый адсорбер обойдется в 5 000 – 6 000 руб.) или нет.

Предупреждение! Перед выполнением работы ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. «Меры предосторожности при ремонте системы управления двигателем»).

Для выполнения работы потребуются:

мультиметр (в режиме вольтметра и омметра);
отрезки проводов.

Снятие и проверка

2. Освободив фиксатор, отсоединяем колодку жгута проводов от клапана продувки адсорбера.

3. Подсоединяем «минусовый» щуп вольтметра к «массе» (к кузову автомобиля).

4. Включив зажигание, вольтметром измеряем напряжение питания на выводе А колодки жгута проводов (обозначение выводов выполнено на колодке).

Замечание. Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

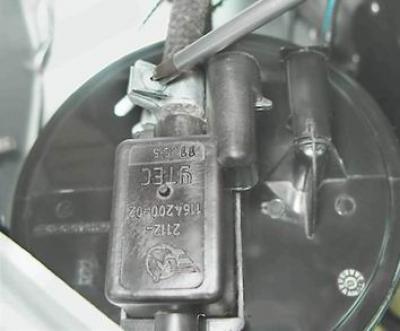

5. Крестовой отверткой ослабляем затяжку хомута крепления шланга к клапану продувки адсорбера.

6. Снимаем шланг с патрубка клапана.

Совет. Если шланг на патрубке посажен плотно и отсоединить его не удается, то можно снять клапан с адсорбера и, вращая клапан, снять с него шланг.

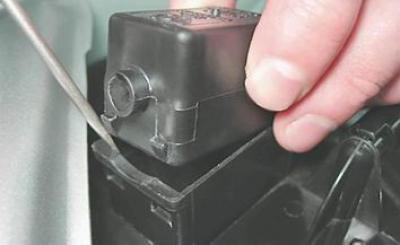

7. Поддев отверткой, снимаем клапан с адсорбера.

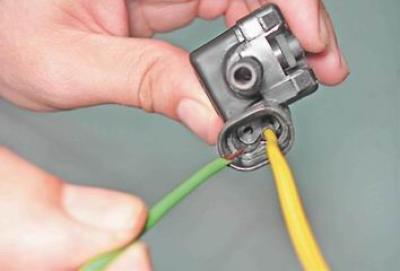

8. Подаем на выводы клапана напряжение 12 В от аккумуляторной батареи («+» к выводу А, «-» к выводу В).

Замечание. При подаче напряжения на выводы клапан должен открыться с характерным щелчком. Неисправный клапан необходимо заменить.

Установка

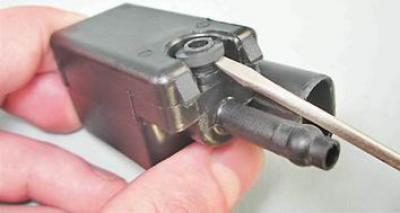

Если на новом клапане нет уплотнительного кольца, снимаем его со старого клапана.

Замечание. Поврежденное уплотнительное кольцо следует заменить.

Устанавливаем клапан в обратный последовательности.

Клапан продувки адсорбера: принцип работы, признаки поломки, ремонт

Клапан продувки адсорбера является важным элементом системы улавливания паров бензина. Именно он отвечает за то, чтобы пары попадали в ресивер впускного коллектора. В последствии испарения используются для запуска авто, что значительно экономит топливо и предотвращает загрязнение окружающей среды. Понимая, как работает адсорбер, вы поймете важность этого механизма и, возможно, более тщательно будете следить за его функциональностью.

Конструктивные особенности и принцип работы

КПА располагается в моторном отсеке с правой стороны или рядом с бензобаком. По виду напоминает небольшую банку со штуцером для подключения шланги. Его основу составляют магнитный сердечник и обмотка, которые заключены в пластиковый корпус. Дополнительно оснащается электрическим разъемом и обратным клапаном с пружинной. Устройства такого типа очень часто встречаются на ВАЗе. Зарубежные производители давно его усовершенствовали. Они устанавливают датчики, которые информируют водителя о насыщенности паров, процентном содержании воздуха в горючей смеси и т.д.

В действие клапан продувки адсорбера запускается от электронного блока управления. Он подает сигнал на обмотку, которая в свою очередь заставляет функционировать электромагнит. В результате запорное устройство открывается и пары бензина свободно поступают во впускной коллектор, где образуется горючая смесь требуемой консистенции. Она догорает в моторе и только минимальные ее остатки отправляются в выхлопную трубу. Как только питание прекращается, запорный механизм закрывается и пары перестают поступать в ресивер.

Причины и признаки поломки

Кардинальных изменений в работе автомобиля в том случае, если вышел из строя КПА, вы не заметите. Но все же есть признаки, на которые стоит обратить внимание. Это:

запах бензина в салоне;
увеличение потребления топлива;
неустойчивые обороты двигателя на холостом ходу;
нестабильность работы мотора во время движения;
повышение уровня CO2;
появление надписи СНЕСК на бортовом компьютере.

Все это лишь косвенные показатели. Необходимо точно установить, что подобные проблемы появились из-за выхода из строя именно этого элемента топливной системы. Как проверить это, не снимая деталь? Очень просто. Откройте капот и загляните туда, где стоит адсорбер, откройте на нем крышку и внимательно прислушайтесь. Если отчетливо слышно шипение, значит давление в баке повышено. Это свидетельствует о неисправности клапана.

Дополнительно можно проверить подключив его напрямую к аккумулятору. Если после подсоединения раздался щелчок, то клапан работает, если нет – потребуется его замена. Ремонту данное устройство не подлежит, да в этом и нет необходимости. Его стоимость невысокая, а установка нового механизма занимает несколько минут. Заключается процедура в следующем:

трубки подачи паров бензина подсоединяется к штуцеру и фиксируются хомутами;
деталь устанавливается на кронштейн и сдвигается вниз до упора (он должен занять свое место);
жгут электропроводов подключается к соответствующему разъему.

После этого следует запустить мотор. Если вы заметили, что запаха топлива в салоне нет, а холостой ход работает более стабильно, то установка произведена правильно.

Где купить

В компании ВолгаДеталь вы можете заказать или купить оптом клапана продувки адсорбера для автомобилей, посмотреть ассортимент вы можете здесь.

Сделать заказ вы можете по телефону:

+7 (9871) 661-616 (Viber, WhatsApp)
+7 (9608) 343-344

или отправить заявку на сайте

Вы можете запросить прайс-лист на автозапчасти по всем заводам. И мы проконсультируем вас!

Автозапчасти ВАЗ
Автозапчасти ГАЗель, Волга, УАЗ, ЗИЛ
Автозапчасти КАМАЗ, МАЗ, МТЗ, ЯМЗ
Автозапчасти для иномарок

Как отключить адсорбер на ваз 2112

В автомобиле адсорбер поглощает пары топлива из системы вентиляции бензобака и подает их на впуск, ибо по экологическим нормам бензобак должен быть изолирован от атмосферы.

Из Википедии ;

Адсо́рбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твердого тела, называемого адсорбентом (поглотителем), растворенных или газообразных веществ, не сопровождающееся химической реакцией. Адсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности. Процесс, происходящий внутри этого аппарата называется адсорбция.

Система фильтрации паров бензина. Схема довольно условна, но отражает суть. Пары бензина из бака проходят через угольный фильтр, очищаются и подаются на впуск через электромагнитный клапан, управляемый ЭБУ.

Теперь первый вопрос — зачем фильтровать пары бензина если они все равно идут на впуск? Ответ прост — откорректировать программу управления двс добавлением n-го числа чистого воздуха на входе намного проще чем проводить коррекцию по топливно-воздушной смеси (пары бензина из бака) неизвестной пропорции.

А теперь и ответ на главный вопрос — зачем его удалять?
Так вот, хоть некоторые производители и заявляют что ресурса у этого девайса хватит на весь срок эксплуатации авто, но мы то знаем что они лукавят )

В общем со временем адсорбер забивается и перестает пропускать воздух. В результате в баке мы получаем избыточное давление, мешающее нормальной работе бензонасоса. В салоне (иногда под капотом) мы получаем периодический запах бензина, пары которого выдавливает из трубки вентиляции. А двигатель начинает работать на обогащенной смеси из за нехватки воздуха.

А теперь угадайте как в нашей стране решают эту проблему? Правильно, большинство просто выкидывают адсорбер и глушат систему как показано на схеме:На трубку от бензобака обычно одевается топливный фильтр от карбюраторной классики, а электромагнитный клапан, через который должен идти чистый воздух в двигатель, просто глушат болтом.

На картинке я уже написал что это неправильно и вот почему. Такой способ удаления адсорбера решает проблему лишь отчасти. Да, запах бензина пропадает, бак вентилируется, но воздух на впуск как не подавался так и не подается, двигатель продолжает работать на богатой смеси.

А теперь следующая схема:И вот на ней уже показано как НАДО делать. На шланг от клапана к адсорберу одевается все тот де фильтр от классики, который теперь выполняет роль воздушного фильтра и не дает попасть грязи в ресивер. Именно так топливо-воздушная смесь приводится к нормальным параметрам.

Ну а теперь пару наглядных фото того, как это все выглядит на самом деле:Тут все понятно, одна трубка идет к бензобаку, вторая через клапан к двигателю. Нижняя часть адсорбера. Тут расположен штуцер для подачи воздуха из атмосферы, для того чтобы в адсорбере не создавался вакуум. Так это все сделано на моей машине. Трубку из бака фоткать не стал, к ней и без телефона то сложно подлезть

После переустановки ЭБУ речь о котором шла в предыдущем посте выскочили 4 ошибки и вот две из них:
Р0300 — обнаружены множественные пропуски воспламенения;
Р0301 — цилиндр 1 обнаружены пропуски воспламенения;
При чем данные ошибки выскакивали только при интенсивной езде, и еще один примечательный момент на старом ЭБУ ни каких ошибок по пропускам не было, вот уж поистине что сказать не то блок ерунда, не то прошивка от Ледокола…, но я честно склоняюсь ко второму.
Чек сперва моргал потом загорался постоянно, машина дергалась и начинала ехать уже на трех цилиндрах что очень плохо сказывалась на тяге и возрастал расход.
Переставив ИКЗ на второй цилиндр пропуск перескочил во второй цилиндр, тут как говорится вариантов не осталось, менять катушку. В магазине была купена катушка производства ЭЛКАР — 800 рублей.

После установки пропуски пропали, тяга стала ровная и уверенная.

Далее:
Как я в начале говорил ошибок было 4 и вторая пара ошибок:

Ошибки эти и понятны ни адсорбера ни клапана продувки адсорбера на машине у меня нет и не было)
Тут уже на просторах интернета в частности на сайте чиптюнинг.ру был предложен способ как решить данную проблему, обманкой должен послужить резистор на 200-250 Ом, отыскать такой не составило труда в детстве я не много заниматься радиолюбительством, и коробок с сопротивлениями разного номинала много осталось. Берем резистор поджимаем ноги ему и вставляем в фишку предназначенную для клапана продувки адсорбера, вот что получаем:

Проблема решена, чек больше не появлялся, езжу так уже больше недели расход по сравнению со старым блоком и прошивкой Ледокола упал, и не смотря на то что в новом блоке стоковая прошивка едет машина просто замечательно.

P.S. Теперь скажу малость о горе «тюнерах», «диагностах» и «мастерах по прошивкам» коих мне попадалось на жизненном пути очень много, не стоит им слепо верить, основная их цель зароботок денег, это не альтруисты, и если будет выбор между поставить обманку за 5 рублей или перепрошить блок убрать адсорбер из комплектации за 1000-2000 рублей, я думаю мастер сделает второе, то что выгоднее ему)))) Но если бы дело было только в наживе, так они еще могут запросто завалить мотор своими «чудо» прошивками! Будьте внимательны и не давай те себя обмануть, обращайтесь только к грамотным специалистам!

Всем удачи на дорогах!

FakeHeader

Comments 8

О результативной борьбе с пропусками путем устранения серийного заводского схемного косяка
www.drive2.ru/b/480194662074679487/

Пишешь, склоняюсь к мысли о плохой прошивке. И рассказываешь как устранял косяк с катушкой. Не логично. Я частный пользователь Ледоколовской прошивки и признаю ее лучше заводской. Что не навязываю. Но, тяга лучше, расход меньше(на 1,5 л). Может, на вашем бензине, заводская быть лучше? (Тк отличие, допустим, основное — качество топлива) теоретически может. На практике, благодарных отзывов, вижу, больше. Понял, как могу поступить с адсорбером. Спасибо, за подсказ!

Тогда где логика, идут множественные пропуски, а блок их в упор не видит? Как вообще диагностировать такой блок с таким софтом? Я в чудеса не верю и либо блок этот хваленый январь говно либо прошивка, блок потом был продан на спортивный мотор и вопросов он больше не вызывал, ну кроме конечно прошивки от нового хозяина, после он-лайна все пришло в норму) расход минус 1,5 литра такой никогда не поверю, такое снижение возможно только с конструктивными изменениями, как например легкий низ на приоре, законы физики и смесеобразования еще ни кто не отменял. А так расход меньше, а тяга больше, прям чудеса, единственное что там присутствует в софте, так это задранные углы и как красной нитью проходящая детонация, за губительный звон мотора прям отдельное спасибо ток сказать. А на практике, это уж если действительно из практики, то сам представитель ледокола говорил что есть прошивки другого автора (не буду делать рекламу) гораздо стабильнее и лучше работают, это если из практики, все познается в сравнении. У меня софт Ледокола оставил только отрицательный впечатления! и причины я тому привел!

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер. Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя. Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы.
Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.
Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки.
Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.
При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.
Однако, как проверить клапан адсорбера на наличие поломок?
Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.
Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении. Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».
Признаки, по которым можно механически определить неисправность клапана адсорбера:

Появление провалов на холостом ходу двигателя.
Очень низкая тяга двигателя.
Не слышно звуков срабатывания клапана при работе двигателя.
Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.
Порядок работы:

Маркировки старого и нового клапана должны совпадать.

Открыть капот и найти цилиндрическое устройство – адсорбер.
С аккумуляторной батареи снять минусовую клемму.
Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
Ослабить крепление клапана.
Штуцеры под защёлкой убрать и отсоединить шланги.
Извлечь клапан вместе с кронштейном из адсорбера.
Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя. Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.

Признаки неисправности клапана адсорбера ваз 2112

Зачем нужна система улавливания паров бензина

Принцип работы

Конструкция и работа клапана продувки адсорбера

пластмассового корпуса;
клапана с пружинкой;
обмотки;
металлического сердечника;
разъема.

Признаки неисправности КПА

зажигание сигнала CHECK на панели приборов;
определение ошибки РО441 в ходе тестирования;
повышенный расход бензина;
неустойчивая работа силового агрегата при движении;
нестабильный холостой ход;
увеличение содержания СО2;
шипящий звук при отворачивании крышки бака (появилось разрежение);
появление запаха топлива в салоне.

Проверка клапана на месте

отсоедините от КПА электрический разъем, отжав фиксатор колодки;
с помощью мультиметра проверьте наличие напряжения, прикоснувшись минусовым (черным) щупом прибора к массе, а красным – к «А» (буква на разъеме колодки);
включите зажигание: мультиметр должен показывать бортовое напряжение автомобиля. Если это не так, проверьте электропроводку.

Как снять клапан продувки

Как проверять клапан адсорбера, снятый с авто

Зачем нужен адсорбер?

Устройство адсорбера и где он находится?

• Первое — это емкость, в которую помещается фильтр.

• Фильтрующий элемент, зачастую — это простой гранулированный активированный уголь.

• Сепаратор, устройство принимающие и отправляющие обратно в бак задержанные пары топлива.

• Магнитный клапан, отвечающий за смену режимов работы.

• Гравитационный клапан предотвращает перелив топлива, в случае опрокидывания автомобиля.

• Различные соединительные шланги и трубки.

Как работает адсорбер?

Неисправности и признаки

• Показания с датчика уровня топлива постоянно разнятся, то показывает пустой бак, через время полный.

• При открытии крышки бака, слышится свист.

• Стук магнитного клапана, зачастую его путают со стуком клапанов.

Заключение

Для выполнения работы потребуются:

мультиметр (в режиме вольтметра и омметра);
отрезки проводов.

Снятие и проверка

2. Освободив фиксатор, отсоединяем колодку жгута проводов от клапана продувки адсорбера.

3. Подсоединяем «минусовый» щуп вольтметра к «массе» (к кузову автомобиля).

5. Крестовой отверткой ослабляем затяжку хомута крепления шланга к клапану продувки адсорбера.

6. Снимаем шланг с патрубка клапана.

7. Поддев отверткой, снимаем клапан с адсорбера.

8. Подаем на выводы клапана напряжение 12 В от аккумуляторной батареи («+» к выводу А, «-» к выводу В).

Установка

Если на новом клапане нет уплотнительного кольца, снимаем его со старого клапана.

Замечание. Поврежденное уплотнительное кольцо следует заменить.

Устанавливаем клапан в обратный последовательности.

Абсорбер в ваз 2112: устройство и назначение

Абсорбер ваз 2112 выглядит так

Абсорбер ваз 21124 устанавливается на все автомобили, выпущенные в соответствии стандартам экологичности евро-3, по этому стандарту пары бензина не выбрасываются в атмосферу, а задерживаются. Для соблюдения этих требований, в топливную систему автомобиля дополнительно встраивается абсорбер.
Абсорбер на ваз 21124, соединяется с топливной системой, улавливает пары бензина, тем самым, предотвращая их выброс в среду, рассмотрим, что это за агрегат, и принцип работы.

Устройство абсорбера

Многие владельцы ваз 2112 что такое абсорбер не имеют понятия, давайте разберемся, начиная с названия:

Абсорбция — это явление поглощения газов твердыми либо жидкими веществами. В нашем случае с автомобильной системой, в качестве абсорбента выступает уголь, этим углем и наполнен абсорбер (такой же принцип применен в противогазе)
Сейчас рассмотрим данный агрегат на примере ваз 2112, абсорбер что это, с двигателем инжекторного типа
В инжекторной системе впрыска, имеющей обратную связь, используется система для улавливания топливных паров
Подобная система включает в себя адсорбер, который устанавливается в двигательном отсеке, клапанов, сепаратора, а так же соединительных шлангов
В такой системе пары топлива, образующиеся в баке, частично конденсируются внутри сепаратора, а конденсат сливается в бак
Не сконденсировавшиеся пары выходят через двухходовой и гравитационный клапан
Клапан гравитационный служит для предотвращения вытекания бензина из бака, если вдруг автомобиль опрокидывается, а двухходовой клапан необходим, чтобы воспрепятствовать возникновения чрезмерного давления либо сильного разрежения внутри топливного бака
После этого пары бензина попадают внутрь адсорбера, где и происходить их поглощение активированным углем
От второго штуцера адсорбера отходит шланг к дроссельному узлу, а от третьего шланг через электромагнитный клапан связан с атмосферой
Обычно на остановленном моторе третий штуцер всегда перекрыт при помощи электромагнитного клапана, получается, что адсорбер с атмосферой не сообщается
А при запуске мотора контроллер в системе впрыска подает управляющие импульсы к клапану с частотой около 16Герц
Тогда клапан открывается и через полость адсорбера происходит продувка его сорбента (угля) — пары бензина через шланг вместе с воздухом попадают в ресивер
Чем выше потребление воздуха мотором, тем больше получается длительность импульсов и интенсивнее осуществляется продувка
Если система впрыска работает без обратной связи, тогда система улавливания бензиновых паров состоит лишь из сепаратора, имеющего двухходовой обратный клапан
Фильтр воздуха располагается в левом переднем отделе двигательного отсека и крепится тремя резиновыми держателями — опорами
Фильтр содержит бумажный элемент, при смене его гофры необходимо располагать параллельно оси машины
Через фильтр воздух проходит к датчику расхода воздуха, затем попадает через впускной шланг к дроссельному узлу
Сам дроссельный узел крепится на ресивере
При нажатии на педаль газа, владелец приоткрывает заслонку дроссельную, тем самым, изменяя объем поступающего в мотор воздуха, и соответственно, горючей смеси, так как подача бензина рассчитывается его контроллером в строгой зависимости от потребляемого воздуха

Принцип работы

Теперь рассмотрим, как работает абсорбер в общей системе улавливания паров топлива:

В топливном баке образуются пары бензина, которые поднимаются вверх, они через отверстие горловины попадают в сепаратор, где пары конденсируются и стекают обратно в топливный бак
Часть паров, которая не успела превратиться в конденсат, проходит через гравитационный клапан и далее по паропроводу, и попадают непосредственно внутрь абсорбера, где пары поглощаются находящимся в нем активированным углем
Происходит такой процесс тогда, когда мотор автомобиля не работает, схема всей системы на фото ниже

Схема системы улавливающей бензиновые пары

По схеме становится понятно, куда подсоеденяется абсорбер на ваз 2112
Когда мотор работает, в процессе движения машины, система управления своевременно открывает электромагнитный клапан, при этом происходит продувка вещества абсорбера
А пары бензина смешиваются с поступившим воздухом от другого клапана, выдуваются во впускной коллектор мотора, где сжигаются

При этом получаем некоторый положительный двойной эффект, при котором:

во-первых, воздух не загрязняется вредными испарениями топлива
во-вторых, получаем хоть и небольшую, однако все же экономию топлива. Так как без абсорбера, бензин просто-напросто испаряется

Получается, и экологию бережем, и топливо экономим, двойная выгода.

Неисправности абсорбера

Однако со временем происходит засорение абсорбера, и он приходит в негодность.
Признаки неисправности такого агрегата топливной системы, поможет определить наша инструкция:

Главный признак, это возникновение избыточного давления внутри топливного бака
Возникает давление по причине появления паров, которым просто некуда деваться из бака
В этом случае, при откручивании крышки, вы слышите шипение
Бывает даже, что стоит только начать откручивать крышку, ее вышибает со страшной силой, тут либо клапан не функционирует, либо проблема с абсорбером
В общем, следует ехать на СТО и разбираться, либо искать специалиста среди знакомых и ремонтировать своими руками
А пока не добрались до ремонта, придется несколько раз в сутки просто открывать крышку бензобака, чтобы выпускать пары
Кроме того, из-за плохой работы абсорбера могут плавать обороты мотора автомобиля, на холостом ходе
В родной стране проблему неисправных деталей решают очень просто, касается это тех, без которых машина может продолжать движение
Снимаешь и едешь дальше как будто, так и надо, в один голос всем советуют народные умельцы
Решать, конечно же, вам, однако следует помнить, что этим самым загрязненным воздухом дышите вы сами, а так же ваши дети (не разу не задумывались, правда?)
А если поголовно взять и снять все «лишние» экологические детали, раз в машине в них нет необходимости, тогда одним «прекрасным» днем и дышать вам станет нечем

Заменить данную деталь занимает 15 минут времени, можно выполнить работу двумя способами:

самостоятельно
обратиться в автосервис к специалистам, если цена вас устроит

Снятие абсорбера

Агрегат располагается в переднем правом отделении двигательного отсека, снятие начинаем с:

Отсоединения разъема адсорбера
Затем мы ослабляем два хомута крестообразной отверткой, и снимаем шланги отводящий и подводящий, имеющие разные диаметры

Ослабив хомуты снимаем патрубки (шланги)

Берем ключ «10» и ослабляем болт, который стягивает хомут, затем вынимаем адсорбер
Теперь можно установить новый агрегат в обратной последовательности

Вынимаем агрегат, после ослабления стягивающего хомута

Самостоятельная замена выполнена, остается ознакомиться с видео и приступать к работе, ничего трудного в замене не существует, просто решите для себя, важна вам экология или нет.

Как проверить клапан адсорбера на примере «Лада Калина»

Зачем нужна система улавливания паров бензина
Принцип работы
Конструкция и работа клапана продувки адсорбера
Признаки неисправности КПА
Проверка клапана на месте
Как снять клапан продувки
Как проверять клапан адсорбера, снятый с авто

Зачем нужна система улавливания паров бензина

Принцип работы

Конструкция и работа клапана продувки адсорбера

пластмассового корпуса;
клапана с пружинкой;
обмотки;
металлического сердечника;
разъема.

Признаки неисправности КПА

зажигание сигнала CHECK на панели приборов;
определение ошибки РО441 в ходе тестирования;
повышенный расход бензина;
неустойчивая работа силового агрегата при движении;
нестабильный холостой ход;
увеличение содержания СО2;
шипящий звук при отворачивании крышки бака (появилось разрежение);
появление запаха топлива в салоне.

Проверка клапана на месте

отсоедините от КПА электрический разъем, отжав фиксатор колодки;
с помощью мультиметра проверьте наличие напряжения, прикоснувшись минусовым (черным) щупом прибора к массе, а красным – к «А» (буква на разъеме колодки);
включите зажигание: мультиметр должен показывать бортовое напряжение автомобиля. Если это не так, проверьте электропроводку.

Как снять клапан продувки

Как проверять клапан адсорбера, снятый с авто

Ваз 2110 признаки неисправности адсорбера

Адсорбер — что это? Для чего нужен адсорбер? Адсорбер — неисправности

C появлением автомобилей, соответствующих экологическому стандарту «Евро 3», перед автоконструкторами встала задача создать устройство, задерживающее углеводородные пары в целях исключить их проникновение в атмосферу. Так в топливной системе многих машин, в том числе и отечественных, стал появляться адсорбер. Что это такое, и как данная деталь работает? Ответы на все эти вопросы узнаете в нашей статье.

Где он расположен?

Такая деталь, как адсорбер, представляет собой небольшую черную банку высотой несколько сантиметров. Она устанавливается практически на всех автомобилях под воздухозаборником в правой части моторного отсека.

Характеристика адсорбирования

Для чего нужен адсорбер? Вообще, адсорбирование – это процесс поглощения газов при помощи жидких либо твердых тел. В нашем случае основным элементом, который «впитывает» в себя пары в топливной системе, выступает уголь. Им и наполняется часть данного устройства.

Адсорбер — что это такое? Визуальная характеристика

Само слово «адсорбер» в переводе с английского означает «амортизировать», «поглощать». По своей конструкции данная деталь представляет собой энергопоглощающую пластину. Внешне сразу можно не определить, что бампер не цельнолитой – внутри него имеется специальный наполнитель из полимерных материалов.

Данная часть устройства (бампер) считается основной и преобразует механическую энергию в тепловую, которая потом рассеивается во внешней среде. На пластину, которая находится в адсорбере, возложена большая ответственность, поэтому многие производители предъявляют такие жесткие требования к ее техническим характеристикам и свойствам всего устройства в целом.

Основной материал, который применяется при изготовлении данного элемента – это ячеистый пластик или же вспененный пенополистирол. В последнее время производители стали применять еще стеклошарики. Само качество материала тоже строго контролируется, так как от этого зависит здоровье многих людей. По этой причине адсорбер (фото данного устройства вы можете увидеть ниже) укомплектовывается лишь высококачественными бамперами.

Но не только от этого зависит безопасность и здоровье людей. Для того чтобы на автомобиле ВАЗ «Калина» адсорбер выполнял свои функции качественно, нужно свести риск повреждения заднего бампера к нулю. Эта деталь является силовым элементом, и именно она «держит удар», который может спровоцировать механическое повреждение. А если устройство будет надломленным или пробитым, допускать его к эксплуатации уже нельзя. Все потому, что с каждым ударом адсорбер (2110-го ВАЗ ‘а в том числе) теряет свою способность поглощать выбросы.

Адсорбер — что это такое? О конструкции

Данная деталь состоит из нескольких конструктивных элементов:

Передней трубки паропровода.
Нескольких шлангов.
Клапана продувки.
Сепаратора паров и трубки слива топлива.
Гравитационного клапана.
Трубки адсорбера и клапана продувки.
Адсорбера.

Принцип работы

Алгоритм действия у адсорбера следующий. Пары топлива (бензина), которые образуются в баке, по своим свойствам поднимаются вверх и из-за отсутствия какой-либо емкости у горловины сперва попадают в сепаратор. Здесь происходит процесс конденсации. То есть пары снова превращаются в жидкость и сливаются обратно в бак. Та часть, которая не успела преобразоваться из газообразного вещества в жидкое, попадает в сам адсорбер. Здесь эти излишки система поглощает при помощи активированного угля.

Стоит отметить, что данный процесс происходит только при выключенном двигателе. В противном случае система будет открывать электромагнитный клапан продувки адсорбера, выполняя продувку. В таком случае все пары бензина, которые образовались в баке и не успели перейти в жидкое состояние, выдуваются по впускной трубе ДВС и сжигаются.

Благодаря такому принципу работы можно отметить сразу несколько преимуществ использования адсорбера:

Атмосфера не загрязняется вредными испарениями.
Автомобиль будет поглощать меньшее количество топлива (пусть и менее чем на 1 процент, но все же факт остается фактом – без сгоревших паров бензина мотор потреблял бы больше горючего).

Признаки неисправности адсорберва

Свойство засоряться и приходить в негодность присуще и такой детали, как адсорбер. Неисправности данного устройства могут возникнуть не только из-за пробоины, которая возникла вследствие механических повреждений, но и из-за естественного износа (загрязнения) поглощающего элемента. Признаком неисправностей этой детали может послужить избыточное давление в баке. Происходит это по причине скопления большого количества паров, которым некуда деться из системы. Проверить автомобиль на наличие этих образований достаточно просто – нужно лишь открыть крышку бензобака и прислушаться к ней. Если вы услышали характерное шипение, значит в емкости скопилось очень много вредных атмосфере паров.

Можно выяснить неисправность и другим образом. К примеру, после прогревания двигателя до температуры более 60 градусов Цельсия начинают существенно падать обороты автомобиля на холостом ходу. В движении машина может внезапно заглохнуть без видимых причин.

Если подобные симптомы наблюдаются и с вашим автомобилем, обязательно проверьте адсорбер. Можно сделать так – отсоединить шланг, который идет от клапана к коллектору, и заглушить его на несколько дней. Если симптомы не исчезли, и машина по-прежнему выдает «выкрутасы» с оборотами, то, вероятнее всего, адсорбер засорился.

Конечно, с забитым устройством машина будет ехать, как и прежде, но у нее будет «плавающий» холостой ход. Однако стоит отметить, что если вовремя не устранить эту проблему или хотя бы не выпускать периодически из емкости данные образования, то на заправке крышка бака попросту «выстрелит» из горловины, а возможно, даже не откроется. И куда она попадет, никто предугадать не сможет. В любом случае каждый раз, подходя к крышке, опасаться за ее несанкционированный «выстрел» просто неразумно – легче всего поменять эту деталь на новую, тем более что стоит она не так уж и дорого.

Как можно заменить адсорбер?

Поменять данную деталь можно в сервисном центре либо же самостоятельно. Но поскольку объем работ здесь не слишком велик и сложен (всего на замену адсорбера вы потратите 15-20 минут времени), установить это устройство вполне реально своими руками. Ниже мы расскажем вам более подробно, как произвести замену данного элемента в домашних условиях.

Готовим инструменты

Для начала нам нужно приготовить новый адсорбер, около 100 сантиметров резинового шланга для него, несколько хомутов, граверов и болтов. Стоит отметить, что шланг обязательно должен иметь масляную и бензиновую стойкость и оснащаться такой деталью, как клапан продувки адсорбера.

Приступаем к работе

Начнем работу с демонтажа детали.

Сначала необходимо освободить его от крепежных элементов, затем отсоединить от него шланг, подающий пары бензина к дросселю, и провода с колодкой. Далее демонтируется продувной клапан. Отсоединяется также шланг выхода горючего от сепаратора. Следует открутить и извлечь кронштейн. Сделать это нетрудно, так как он крепится всего на трех болтах.

Установка

На данном этапе адсорбер успешно демонтирован. Теперь можно приступать к установке нового устройства. Наиболее длинный отрезок резинового шланга присоединяется к трубке, подающей пары топлива на продувной канал. Та часть шланга, которая имеет меньшие размеры, присоединяется к трубе забора от сепаратора. После этого насаживаем его на крепления. Теперь соединяем шланг подачи паров к продувному каналу. Последний устанавливается на крышке мотора. Сюда же подключается и колодка с проводами. Между продувным клапаном и адсорбером должен быть установлен длинный шланг. Напомним, все резиновые трубки должны быть стойкими к воздействию моторного масла и бензина. Старый шланг с трубкой обратного клапана удаляется. На его место устанавливается короткий отрезок детали. Все, на данном этапе адсорбер успешно установлен. Как видите, установку данного устройства можно произвести и без помощи специалистов.

Напоследок отметим, что многие автовладельцы устанавливают на ВАЗы десятого семейства адсорберы от более молодой модели – «Приора».

Диагностика клапана своими руками

Если вам необходимо заменить лишь клапан адсорбера, то уж тем более вам нет смысла ехать на СТО. В отличие от установки, данная работа потребует от вас несколько минут времени и всего лишь одну крестовую отвертку. Найти такое устройство нетрудно, да и стоит оно всего 500-600 рублей. Ну а крестовая отвертка найдется у каждого в доме. Наряду с клапаном можно поменять и датчик адсорбера, так как он непосредственно управляет первой деталью. Однако делать это нужно только тогда, когда датчик издает посторонние звуки в виде потрескиваний.

Сначала продиагностируем клапан на исправность. Для проверки данной детали нам понадобятся мультиметр и несколько отрезков проводов.

Сначала освобождаем фиксатор и извлекаем колодку жгута проводов от клапана продувки. Далее подключаем минусовой щуп вольтметра к «массе». Включив зажигание, измеряем напряжение на выводе «А» колодки проводов.

Результат должен быть не менее 12 вольт. Если напряжения нет, или оно меньше нормы, вероятнее всего, у вас разряжен АКБ или неисправен ЭБУ.

При помощи крестовой отвертки ослабляем хомут крепления трубки к клапану. Вынимаем шланг с патрубка. Поддев отверткой, снимаем клапан с адсорбера. На выводы подаем напряжение 12 В от АКБ (плюс к выводу «А», минус к «В»).

Если клапан после этого не открылся с характерным щелчком, устройство необходимо заменить. Кстати, если на новом элементе отсутствует уплотнительное кольцо, его можно позаимствовать у старой детали. Однако это допустимо лишь при том условии, что кольцо не имеет механических повреждений и микротрещин. В противном случае уплотнительную деталь необходимо тоже заменить.

Как поменять клапан?

Итак, приступаем к работе. Сначала необходимо обесточить автомобиль, то есть снять минусовую клемму с аккумулятора. Далее отсоединяем штекер от КПА.

Для этого, чтобы добраться к этой детали, немного освобождаем хомут входного патрубка. Сняв его с датчика массового расхода воздуха, отводим в сторону. Теперь, чтобы не снимать сам ДМРВ, слегка отгибаем крепление клапана для его беспрепятственного демонтирования. Отвод крепления составляет примерно 1 сантиметр.

После этого нужно потянуть его вверх по пазам. Так данная деталь снимается очень просто. Но на этом клапан адсорбера еще не демонтирован. Далее нам необходимо будет отсоединить несколько подводящих штуцеров с каждой стороны. Один из них извлекается довольно просто, а со вторым могут возникнуть проблемы. Дело в том, что подводящий штуцер фиксируется специальной защелкой. Чтобы его снять, нужно утопить фиксатор и поддеть пластмассовые усики (при этом штуцер приподнимается немного вверх).

На данном этапе клапан адсорбера успешно демонтирован. Установка нового производится в обратной последовательности.

Заключение

Адсорбер – что это за устройство? В данной статье вы выяснили, какую важность для автомобиля представляет данный элемент, а также из каких конструктивных элементов он состоит. Адсорбер устроен таким образом, что напрямую связывается с катализатором. И пока машина прогревается, он собирает пары бензина в топливном баке, чтобы они не проникли в выпускной коллектор (проникновение испарений в холодный катализатор автомобиля нежелательно). И если вы задаетесь вопросом о том, нужен автомобилю адсорбер или нет, мы ответим вам следующее: если у вас нет катализатора, то без данного устройства можно смело продолжать ход (конечно, при условии, что вы не будете задумываться об экологии и экологических нормах технического осмотра).

Итак, мы выяснили, для чего нужен адсорбер ВАЗ, и как его заменить. Помните, что данная деталь представляет большую важность для легковых автомобилей с экологическим стандартом «Евро 3» и более. При отсутствии данного элемента концентрация вредных паров будет существенно увеличена, соответственно, авто снизит свой уровень экологичности с «Евро 3» на «Евро 1» или 2.

Адсорберы Топливная система ВАЗ 2112

Здесь Вы можете купить, заказать или подобрать адсорбер или другие запчасти топливной системы автомобиля с доставкой в интернет магазине

Адсорбер – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

По сути Адсорбер — это большая пластиковая банка, внутри находится активированный уголь, который борется с парами бензина. Пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации. В нем они частично конденсируются и возвращаются обратно.

Другая часть испарения минует гравитационный клапан, проходит в адсорбер, где накапливается. Накопление происходит при незапущенном двигателе.

После пуска двигателя электромагнитный клапан открывается, соединяя полость адсорбера с впускным коллектором или дроссельным узлом. Пары смешиваются с воздухом, который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Место нахождения адсорбера может отличаться в зависимости от автомобиля: сразу за фарой, под передним или задним подкрылком, на самом бензобаке, под запаской.

Помимо фильтрующей части система состоит из:

— Сепаратора со специализированным клапаном гравитации. Сепаратор позволяет улавливать часть паров топлива и перенаправлять их назад в бак. Клапан гравитации в основном не задействован и срабатывает лишь в экстренных режимах, предотвращая разлив бензина при перевороте машины, например, во время аварии;

— Датчика давления. С его помощью контролируется давление испарений внутри топливного бака;

— Электромагнитного клапана. Важнейшая коммутационная составляющая системы, открывающаяся при запуске мотора;

— Фильтра с угольным гранулированным порошком. Служит для задержки паров;

— Соединительных трубок. Обеспечивают подвод и соединение всех перечисленных выше деталей.

Принцип работы адсорбера:

— Когда машина находится в неподвижном положении и мотор заглушен, в топливном баке формируется чрезмерное давление топливных паров, которые поднимаются по трубопроводу и направляются в адсорбер;

— Двигатель работает. ЭБУ (электронный блок управления) машины с учетом текущей программы и режима работы силового агрегата дает команду электромагнитному клапану открыться;

— Пары топлива, накопившиеся в адсорбере, выдуваются посредством разряжения, имеющего место в коллекторе впуска;

— Далее пары направляются в сам коллектор впуска и в камеру сгорания. Итог очевиден — пары сгорают. Что касается объема паров, которые поступают в коллектор, то он зависит от времени открытия ЭМ клапана. Чем дольше путь открыт, тем больший объем паров поступит для сжигания;

Когда фильтр забился или клапан вышел из строя, могут появиться следующие неисправности:

— Для начала загорается ошибка Чек;

— При открывании крышки бензобака слышно, как выходят пары бензина;

— В машине периодически появляется запах бензина;

— Периодически на холостом ходу начинают плавать обороты.

На различных автомобилях все эти признаки могут проявляться в разной степени. На некоторых автомобилях, выход из строя адсорбера, может быть в принципе не заметен. Только Чек горит, а машина работает идеально.

На нашем сайте https://avtoazbuka.net Вы найдете автомобильные абсорберы или же запасные части к топливной системе для всех автомобилей ВАЗ.

Мы стараемся поддержать постоянное наличие на складе данной категории товара, чтобы Вам было удобно заказать именно у нас. Мы стараемся, чтобы наши цены оказались для Вас максимально привлекательными. Выбирайте, оформляйте форму заказа, оплачивайте в удобной для Вас форме, и мы доставим Ваш заказ по указанному адресу в самые короткие сроки.

Адсорбер автомобилей ВАЗ 21083, 21093, 21099

Адсорбер является элементом системы улавливания паров бензина (СУПБ) инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099.

Данная система имеется в электронных системах управления (ЭСУД) двигателя этих автомобилей, рассчитанных на выполнение норм токсичности ЕВРО-2, ЕВРО-3, запрещающих контакт полости бензобака с атмосферой и требующих дожигать имеющиеся пары топлива в двигателе.

Адсорбер автомобилей ВАЗ 21083, 21093, 21099 инжектор

— Назначение адсорбера

Адсорбер в системе улавливания паров топлива предназначен для сбора и удержания паров топлива, поступающих из топливного бака при повышении в нем давления. Тем самым предотвращается выброс вредных веществ в атмосферу.

— Расположение адсорбера на автомобиле

На автомобилях ВАЗ 21083, 21093, 21099 адсорбер расположен слева по ходу автомобиля в подкапотном пространстве двигателя 2111, на шпильках крепления левой стойки.

Расположение адсорбера под капотом автомобиля ВАЗ 21083, 21093, 21099 инжектор

— Устройство адсорбера

Адсорбер представляет собой пластмассовый бочкообразный контейнер, наполненный активированным углем. В своей верхней части он имеет впускной штуцер для принятия паров топлива из бензобака (TANK) и клапан продувки с выпускным штуцером, соединенным со штуцером на дроссельном узле. Помимо этого здесь же имеется патрубок для связи внутренней полости адсорбера с атмосферой (штуцер подвода воздуха для продувки AIR).

— Принцип действия адсорбера

В СУПБ инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099 пары топлива при повышении давления в бензобаке поступают в сепаратор под правым задним крылом, где часть из них конденсируется и возвращается обратно в топливный бак. Остальная часть паров из сепаратора, минуя предохранительный (двухходовой), гравитационный и обратный клапана этой системы, по трубкам поступает в адсорбер.

Здесь пары накаливаются и удерживаются угольным наполнителем адсорбера.

При работе двигателя с повышенной частотой вращения блок управления дает команду на открытие клапана продувки адсорбера (режим продувки адсорбера). При этом в адсорбер поступает дополнительный воздух через штуцер подвода воздуха продувки (AIR). В адсорбере он смешивается с парами топлива. Под действием разряжения смесь воздуха и паров по трубке высасываются из адсорбера на штуцер в дроссельном узле, и далее попадает через ресивер в цилиндры двигателя. Где и дожигается.

Блок управления регулирует степень продувки адсорбера в зависимости от режима работы двигателя.

— Неисправности адсорбера

К неисправностям адсорбера можно отнести: его механическое повреждение (например, трещины), при этом будет ощущаться запах бензина в подкапотном пространстве, возможны подтеки топлива на адсорбере; переполнение бензином; выход из строя установленного на нем клапана продувки; повреждение шлангов идущих к адсорберу и т.п. Все это может привести к нестабильной работе двигателя на холостом ходу, снижению его мощности и приемистости, периодическому самопроизвольному заглоханию двигателя, повышению давления в топливном баке, повышению токсичности выхлопа.

— Применяемость адсорбера

В системах улавливания паров бензина инжекторного 8-ми клапанных двигателя 2111 (ЭСУД с блоком управления GM ISFI-2S 2111-1411020-10 (20, 21), BOSH MР7.0Н (2111-1411020-50), BOSH M1.5.4N (2111-1411020-60), VS 5.1 (2111-1411020-62), Январь 5.1 (2111-1411020-71)) автомобилей ВАЗ 21083, 21093, 21099 устанавливается адсорбер 2112-1164010 и 2112-1164010-10 в сборе с клапаном продувки.

Примечания и дополнения

— Адсорбирование – поглощение газов твердыми или жидкими телами.

— Условия включения клапана продувки адсорбера:

1.Температура охлаждающей жидкости выше определенного значения (75 гр. С);
2.Система управления топливоподачей работает в режиме обратной связи по датчику кислорода;
3.Дроссельная заслонка открыта более чем на 4%, но не более чем на 99%;
4.Двигатель работает не в режиме отключения топливоподачи;
5.Система топливоподачи исправна;
6.Скорость автомобиля превышает 10 км/час (только для блоков управления GM).

0 0 голоса

Рейтинг статьи
