Снятие

2. На двигателе 11183 (1,6i) ослабляем затяжку хомута (1) и снимаем со штуцера шланг вакуумного усилителя тормозов. Торцовым ключом на 10 мм отворачиваем три гайки (2) крепления кронштейна троса привода дроссельной заслонки.

На двигателе 2111 (1,5i) ослабив затяжку хомута (1), отсоединяем от ресивера шланг вакуумного усилителя тормозов. Отсоединяем от ресивера шланг регулятора давления топлива (2). Торцовым ключом на 10 мм отворачиваем два болта (3) крепления кронштейна троса привода дроссельной заслонки.

3. Отсоединяем наконечник троса от сектора дроссельной заслонки (см. «Дроссельная заслонки – замена троса привода») и отводим трос привода дроссельной заслонки вместе с кронштейном в сторону радиатора.

4. Снимаем дроссельный узел со шпилек фланца ресивера, не отсоединяя от него шланги системы охлаждения и шланг адсорбера (см. «Дроссельный узел – снятие и установка»).

5. На двигателе 2111 (1,5i):

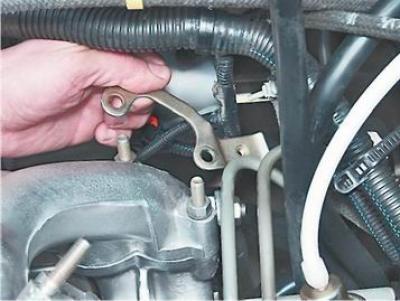

а) Крестовой отверткой отворачиваем винт (1) и снимаем пластину крепления трубок топливопровода. Торцовым ключом на 13 мм отворачиваем две гайки (2) крепления кронштейна.

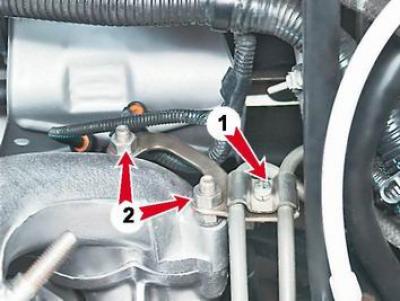

б) Снимаем со шпилек ресивера кронштейн крепления трубок топливопровода.

в) Торцовым ключом на 13 мм отворачиваем гайку крепления ресивера к кронштейну.

6. Торцовым ключом с высокой головкой на 13 мм отворачиваем пять гаек крепления ресивера к впускному трубопроводу.

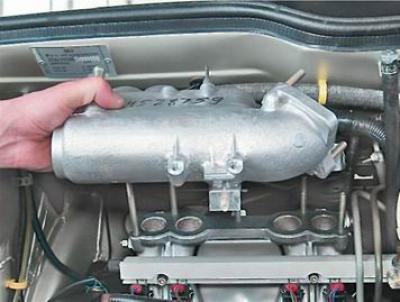

7. Снимаем ресивер.

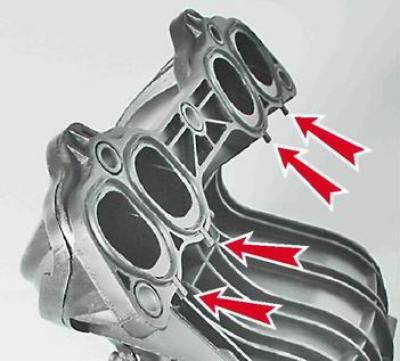

8. На двигателе 11183 (1,6i) извлекаем из канавок фланца ресивера резиновые уплотнительные кольца. Поврежденные кольца заменяем.

На двигателе 2111 (1,5i) снимаем со шпилек впускного трубопровода уплотнительную прокладку. Прокладку заменяем.

Установка

Устанавливаем ресивер и снятые детали в обратной последовательности.

Приехала к знакомым ребятам в гараж, поменять прокладку под ресивером, масло сочилось из под него.
Купила обычную прокладку, когда все открутили стало еще интереснее) потому что на мою 1.6 8кл идут резиновые уплотнители. Не знала, теперь буду знать)
Поехала за рез.уплотнители, и решила заодно купить ДМРВ, на который система ругается. Пока мастер менял и прикручивал все, я поставила новый ДМРВшник. Все поставили капот закрыли, завелась все отлично (хотя совсем чуть чуть были ощутимы плавающие обороты ХХ, но проехав немного вроде все плавание прекратилось), машина заработала по другому. Впервые за долгое время испытала кайф от езды) заработало как часики, чуть газу дала и полетела моя ласточка.

Цена вопроса:
ДМРВ BOSH 116 = 3500р.
Крмплект рез.уплотнителей = 175р.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 7 покупателей

Применяются при установке впускного ресивера.

Предназначены для втомобилей ВАЗ с электронной дроссельной заслонкой.

Вес, кг: 0.05 Размеры, см: 14 х 11 х 2 Объем, м3: 0.00031

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Замена коллектора ваз 2114

Установка коллектора 2114

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

Снимаем шланг подвода к вакуумному регулятору давления топлива.

Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

Отсоединяем от ресивера шланг вакуумного усилителя.

Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

Откручиваем два болта и снимаем топливную рампу.

Откручиваем впереди семь гаек крепления к термоэкрану коллектора

Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны

затем с правой стороны.

Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

• основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
• в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.
  1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
  2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.Стоимость указана на весну 2017 года по Москве и области.m.etlib.ru

Замена прокладок впускной трубы и выпускного коллектора

Замена прокладок впускной трубы и выпускного коллектораВам потребуются: отвертка, ключи «на 8», «на 10», «на 13», «на 17», торцовые головки «на 17», «на 19», пассатижи.1. Снимите провод с клеммы «минус» аккумуляторной батареи.2. Снимите предохранительную скобу.3. . поверните дроссельную заслонку до упора. Выведите конец троса привода акселератора из сектора привода дроссельной заслонки.4. Ослабьте регулировочные гайки оболочки троса привода акселератора.5. Снимите предохранительный колпачок с наконечника троса, отверните контрящую гайку.6. . и отсоедините трос привода акселератора от кронштейна.7. Выверните винт крепления прижимной пластины топливных трубок к кронштейну.8. . и снимите пластину.9. Отверните две гайки крепления кронштейна топливных трубок к ресиверу.10. . и снимите кронштейн.11. Отсоедините колодки жгутов проводов от датчика положения дроссельной заслонки и регулятора холостого хода.12. Отверните гайку крепления кронштейна к ресиверу.13. Ослабьте хомут и отсоедините шланг вентиляции картера двигателя от штуцера на дроссельном узле.14. Ослабьте хомут и отсоедините от штуцеров на ресивере вакуумные шланги усилителя тормозов и регулятора давления топлива.15. Отверните гайки крепления ресивера к впускному коллектору.16. . и снимите ресивер со шпилек.17. Снимите уплотнительную прокладку ресивера.При установке ресивера замените уплотнительную прокладку.18. Отсоедините колодку моторного жгута проводов от жгута проводов форсунок и снимите топливную рампу (см. «Проверка и замена форсунок» ).19. Отверните гайки крепления кронштейна к впускному коллектору и термоэкрану коллектора.20. . снимите кронштейн.21. Выверните два винта крепления термоэкрана к впускному коллектору и снимите термоэкран.22. Отверните две гайки и снимите рым.23. Отсоедините приемную трубу от выпускного коллектора (см. «Замена приемной трубы» ).24. Отверните гайки и снимите впускной и выпускной коллекторы (см. «Ремонт головки блока цилиндров» .)25. Установите новые уплотнительные прокладки впускных и выпускных коллекторов, приемной трубы глушителя, ресивера.26. Установите снятые детали в порядке, обратном снятию.autorambler.ruВыпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.Выпускной коллектор на ВАЗ 2114Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Признаки неисправностей

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

Инструмент и необходимые детали

Часто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.

Порядок снятия выпускного коллектора

До снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:

Замена выпускного коллектора и прокладки на ВАЗ 2114

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:

Все прокладки после разбора меняются на новые. Обратите внимание при покупке, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114 различны. Подбирайте детали внимательно, и сможете избежать потери времени и денег.

Прокладка ресивера калина 8 кл

Увидев вот эту картину чуть ниже ресивера:

Начинаем.
-открываем капот)
-снимаем пластиковую накладку на двигатель
-откручиваем не спеша крышку с расширительного бачка
-откручиваем два хомута(отмечены красными стрелками) и снимаем

-откручиваем хомуты патрубков, помеченных красной стрелкой, отсоединяем шланги, тросик газа
-отключаем два датчики на дроссельной заслонке
-откручиваем и снимаем с дроссельной заслонки последний шланг

-откручиваем две гайки на 13, держащих дроссельную заслонку
-снимаем дроссельную заслонку, в моем случае видно что прокладка не в лучшем виде
-откручиваем три гайки, держащих крепление троса «газа», и откручиваем и снимаем шланг с ресивера на вакуумный усилитель

-откручиваем внизу ресивера 5 держащих его гаек, снимаем его и видим грязь)) и прокладки, отработавшие свое.
-затыкаем небольшими кусочками тряпки впускные отверстия
-и все активно моем и чистим при помощи средства для карбюратора и тряпки

-снятую заслонки так же чистим и моем
-чистим и моем снаружи ресивер, меняем прокладки(слева для сравнения новые две а справа старые)
-меняем прокладку дроссельной заслонки на ресивере

Ставим все в обратной последовательности.
Теперь все чистенько:

кстати, советую заменить чудной хомут, который крепит трубку с вакуумного усилителя к ресиверу на нормальный хомут:

После всей этой чистки, мойки незначительно но снизился расход бензина, а значит сделали все верно 🙂

Надоели noname лампы в наружной оптике. Так как в ближнем и туманках у меня уже стоят лампы Bosch Pure Light и отлично работают, заменил абсолютно все лампы на эту фирму и модель. Не подошла только лампа на задние габариты: изначально там 21w/4w, а Bosch я нашел только 21w/5w и по входу не подошла.

Дошли руки и до заглушек задней ладьи.
Самое интересное что они идеально подходят от заглушек надписей для классики.
Ну и не не покрасить по правилам не мог):

Как то набрел вот на эту статью: www.drive2.ru/cars/lada/p…/288230376152750416/#post и себе захотелось тоже сделать.
Купил в магазине ткани пару метров резинки и «липучки», попросил маму сшить на машинке все это красиво и надежно:

Всем кому понравился пост — нажимаем Спасибо ну или по возможности добавляем ОверДрайва)

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1.6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка. По отзывам, черные колечки ходят намного дольше белых. И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые. Надеюсь эти проходят дольше.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону. Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск. Главное не перетянуть, так как коллектор пластмассовый и может треснуть.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.
