Трехуровневый регулятор напряжения

Трехуровневый регулятор напряжения. ВАЗ 2114. Установка. Ремонт.

Всем Привет!
Это мой первый опыт в написании «блога» так что строго не судите)))
Этой зимой часто приходилось оставлять авто возле подъезда а не в гараже как было ранее, соответственно низкая температура и редкие поездки сыграли злую шутку с АКБ. После первой подзарядки спустя АКБ был вновь разряжен.
Стал я искать в срочном порядке причины таких разрядок моего АКБ. Так как езжу я не часто принял решение установить трехуровневый регулятор напряжения в генератор своего авто.

УСТАНОВКА.
Авто у меня ВАЗ 2114 2010 г.в. 8 кл. инж., и генератор у него десяточный на 90 А. Купил на авто рынке у знакомого продовца за 180 грн данный девайс. Номер на мой генератор – 67.3702-02.

Первым делом необходимо снять минусовую клемму с аккумулятора, далее необходимо ключом на 10 открутить силовые контакты и снять их с болта, и отключить клемму лампы заряда АКБ. Что бы снять черный пластиковый чехол необходимо с трех сторон потянуть за защелки и в это же время отсоединить его в сторону. Далее мы увидим место посадки родного регулятора напряжения. Откручиваем плоской отверткой два винта и отсоединяем скрытую на первый взгляд клемму. В обратном порядке устанавливаем щёточный узел нового трехуровневого регулятора на место, закручиваем два винта, провода в оплетке протягиваем через защитную крышку, (при необходимости делаем отверстие в ней, мне не пришлось) предварительно открутив от самого блока регулятора, устанавливаем защитную пластиковую крышку на свое место до щелчка и присоединяем силовые клеммы на место. К блоку управления прикручиваю ранее открученные провода. ВНИМАНИЕ! Не перепутайте их! Сам блок управления я прикрутил к корпусу (винтом М3х12 и гайкой М3) авто прям над генератором зачистив от краски внутреннюю часть корпуса. Далее подключаем минусовую клемму к АКБ и все готово.

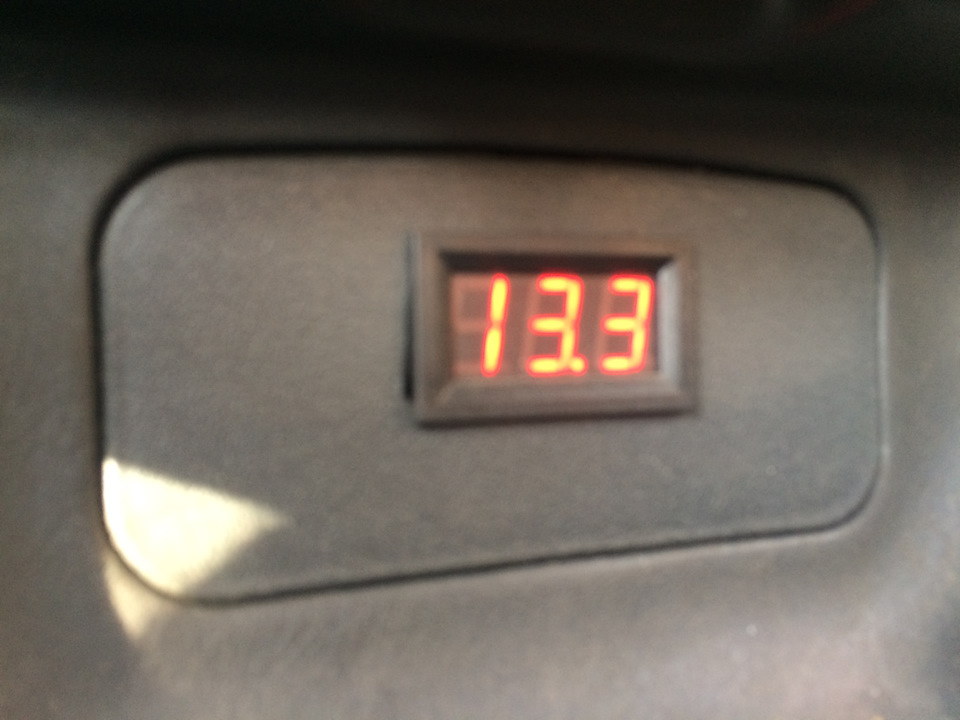

После выполнения замеров мультиметром — все четко, как и написано в инструкции на зажимах «Гены» — 13.6 В, 14,2В и 14,7 В.

РЕМОНТ.
Спустя 3 недели в один прекрасный день у меня загорелся на панели поломок сигнал аккумулятора. В чем же проблема ? Он полностью перестал работать. Я установил обратно родной регулятор напряжения и о чудо машина работает сигнал АКБ горит в пол накала, при нажатии на педаль – газа – гаснет, а на холостых хоть и плохо но виден его свет.
Беру в руки мультиметр и начинаю проводить измерения – и получаю на холостых оборотах 12,7 В при включении ближнего света, вентилятора на поз «1» и магнитолой — напряжение падает на 11,6 В. Данные измерения тоже ужасны т.к. на исправном авто напряжения на холостом ходу авто с включённым ближним светом должно быть не менее 13,7-13,8В.
Я начинаю грешить на новый купленный регулятор напряжения и иду на авторынок, покупаю еще один точно такой же трехуровневый регулятор напряжения с договоренностью его вернуть в течении двух трех дней если он не будет работать. Продавец не против но говорит что данные регуляторы работают без нареканий но есть и хуже завод производитель с подобной линейкой регуляторов дешевле на 50 грн. Еду домой, устанавливаю его за 5 минут и он не работает – ответ для меня – очевиден и я подробно фотографирую диодный (выпрямительный) мост и еду на авто рынок опять. На авторынке я в автомагазине покупаю новый диодный мост сравнивая его с фотографиями на телефоне. Новый диодный мост на мой генератор стоял 170 грн.
Диодный мост можно, но я категорически не рекомендую устанавливать на генератор не снимая его с авто. Снимал я гену на улице без ямы и подъемника и с установленной защитой двигателя.
Далее я буру ключи 10, 13 и 17, окручиваю натяжитель ремня генератора, откручиваю два болта, снимаю верхнее крепление генератра и снимаю ремень. Что бы достать нижний длинный болт крепления генератора не снимая защиты двигателя необходимо генератор оттолкнуть как можно ближе к радиатору, головкой на 13 с трещоткой откручивать гайку со стороны правого колеса, а с другой стороны держать ключом на 17 сам болт. После с усилием снимаем генератор и несем его на рабочее место.
Что бы снять не работающий диодный мост необходимо плоской отверткой открутить 3 винта и затем снять с направляющих сам диодный мост. Не в коем случаи не потерять текстолитовые шайбы изоляторы, без них никак! Это очень важно!1 .

С демонтированного старого моста необходимо открутить гайку с болтами с обратной стороны необходимо снять изолятор. Это очень важно!2. установить изолятор в новый диодный мост и установить болт на его место. В случаи если болт в ржавом изношенном состоянии советую его заменить на новый в противном случаи будут потери напряжения. Устанавливаем на место диодный мост и не забываем подключить провод от конденсатора. Далее рекомендую взять и почистить уайсперитом или ацетоном 3 контакта катушки от грязи и пыли и если есть желание слегка зачистить поверхность колец наждачной бумагой или надфилем для лучшего контакта. (В моем случаи они были в ужасном состоянии). Далее вставляем в свои места три провода и притягиваем к диодному мосту тремя винтами с текстолитовыми шайбами.

Следующим шагом необходимо взять в руки мультиметр и прозвонить все соединения. Для этого рекомендую посмотреть видео на Ютубе – «Как заменить диодный мост, без ошибок» Рекомендую посмотреть и другие полезные видео Валерия Чкалова. Ссылка —

После того как вы все проверили устанавливаем генератор в авто. У меня потребовалось некоторое время, что бы попасть нижним длинным винтом сквозь ухо и крепление генератора, закручиваем гайку, затягиваем и натягиваем ремень на усилие прогиба от 5 до 10 мм. Далее я провел опыт на родном регуляторе все работало как часы напряжение было 13,9 В с ближним светом 13,8, — 13,7. А с установкою трехуровневого реле как и положенно но на 0,1 в больше а именно 13,7, 14,4, 14,9 В, но это соответствует погрешностям моего мультиметра, самого прибора (указано в инструкции ) и качества измерений.
Во вложении так же прилагаю фото. Мультиметр я специально покупал в «Эпицентре» чтобы провести все измерения, чек сохранил и затем его сдал спустя 5 дней его использования, второй купленный трехуровневый регулятор тоже вернул.

Все работает как часы, доволен как слон и теперь меня проблемы с АКБ не беспокоят.

Как правило общался с Автоэлектриком и продавцами они утверждают, что именно эти данные трехуровневые регуляторы не ломаются вообще, что может сгореть и испортится так это выпрямительные диодные мосты в генераторах. Всех, у кого перестал работать данныйй тип регулятора рекомендую проверить и прозвонить диодный мост на своем гене.

Благодарю за терпение и внимание.
Всех Благ!

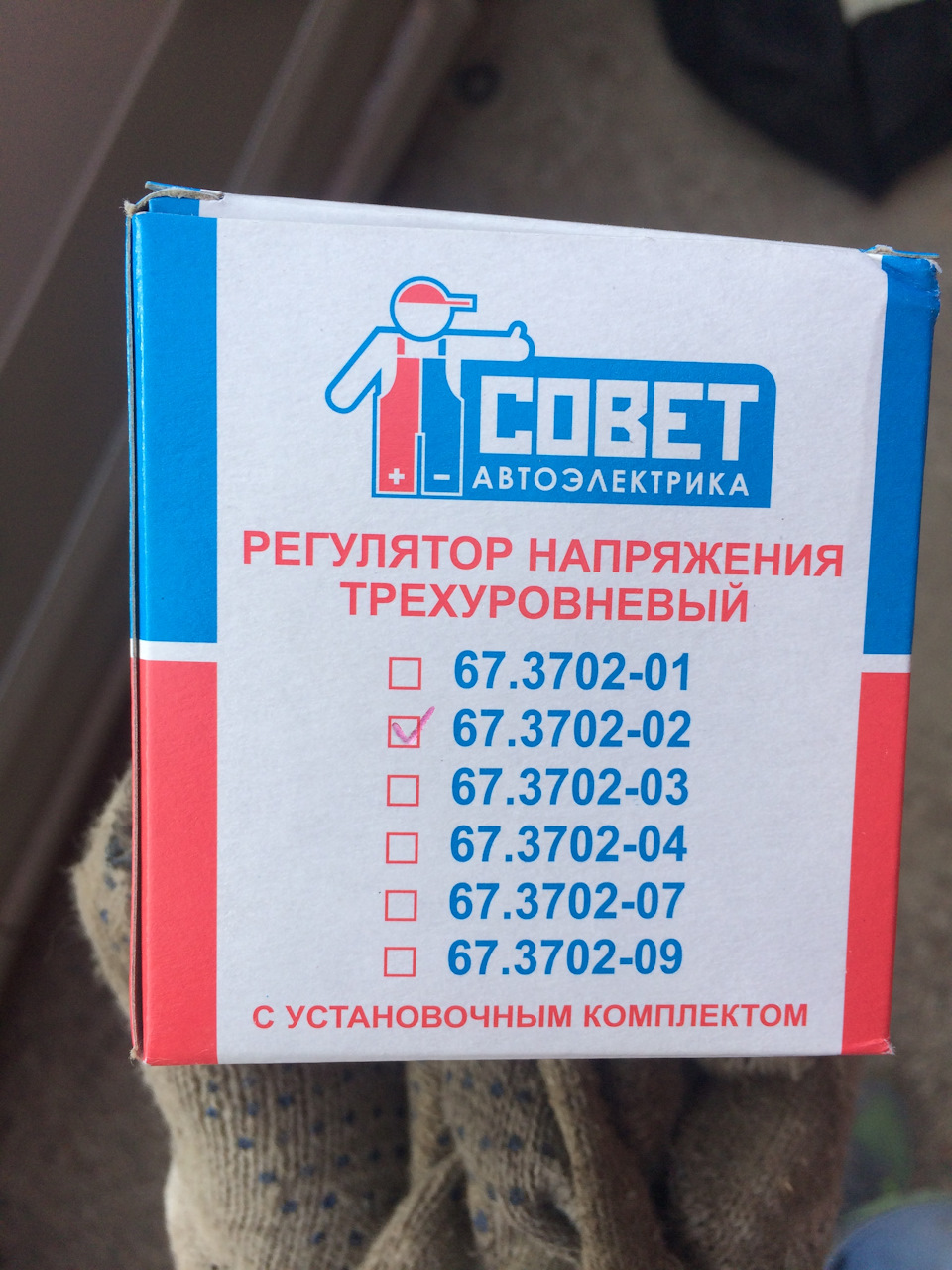

Трехуровневый регулятор напряжения 67.3702-02

Описание

Данная позиция отправляется наложенным платежом,только после предоплаты за доставку в сумме 200 рублей.

Трехуровневые регуляторы напряжения с установочным комплектом предназначены для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.

Применяются на автомобилях с генераторами, обмотка возбуждения которых подключается в плюсовую цепь.

Регуляторы позволяют обеспечить оптимальный режим заряда аккумуляторной батареи в зависимости от ее состояния и температуры окружающей среды, регулируя напряжение зарядки в широких пределах. Применение таких регуляторов продлевает срок службы аккумуляторной батареи.

В зависимости от типа генератора автомобиля, регуляторы поставляются в комплекте с соответствующим щеточным узлом или установочным корпусом интегрального регулятора напряжения и соединительным проводом.

Конструкция приборов предусматривает встроенный трехпозиционный тумблер для переключения уровней напряжения:

— положение переключателя «min» (13,6В) — для работы при высокой температуре окружающей среды (>20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);

— среднее положение переключателя (14,2В) – для работы при температуре окружающей среды от 0ºС до 20ºС;

— положение переключателя «max» (14,7В) — для работы при отрицательной температуре окружающей среды, а также для подзарядки разряженного аккумулятора.

Трехуровневые регуляторы напряжения применяются взамен штатных.

Регулятор напряжения 67.3702-02

1 Установка регулятора напряжения

1.1 Извлечь из генератора штатный щеточный узел с регулятором напряжения.
1.2 Установить щеточный узел комплекта в генератор и надежно закрепить.
1.3 Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить.
1.4 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.

2 Регулировка напряжения

2.1 Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
2.2 Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
2.3 Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Технические характеристики:
Напряжение настройки, В: Три уровня: 13,6-низкое; 14,2-номинальное; 14,7-высокое
Генератор: 3002.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701
Номинальный ток, А: 4
Масса, г: 80
Габаритные размеры, мм: 67х41х23

Автомобиль: ВАЗ-2110 и модификации, «Волга», «Газель», «Соболь»

Регулятор напряжения ваз 2114 трехуровневый

Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Список форумов AUTOLADA.RU
«Десятое» семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA PRIORA

не вижу веских аргументов
исправная штатная система нормально заряжает АКБ

а че их менять то эти талбетки? легче причину найти и устранить неисправность.
ШУРИК, ты хоть напиши вчем у тебе проблема с тоблетками, может советом помогу, а то туману напускал с таблютками и я не пойму причем тут они проклятые

Поставь нормальный регулятор, а не коопфуфло.

напряжение, снимаемое с регулятора напряжения на практике не может быть всегда 14в.
зависит оно от степени заряженности аккумулятора
утром завожу машину, после пуска 14,1в . еду, через минут пять 13,8в(немного подзарядилась). через час езды 13,5в(зарядилась). а завожусь зимой утром в мороз после пуска 14,8в, у АКБ мала емкость и поетому напруга на ней больше, так как АКБ не оказывает сопротивления току зарядке

Установил я себе этот трехуровневый регулятор на свою семерку, генератор шнивовский десяточный, после замены двух обычных «таблеток» подряд, на холостую все режимы держит хорошо, но вот когда к дневному свету включаешь противотуманки, обогрев стекла, печку, дальний и магнитолу, то сразу проседает до 11,5-12 В и держит так независимо от режима. В дороге со светом и печкой медленно но поднялось где-то до 13 судя по вольтметру. Вот при обычной табоетке как держит 14 так и показывает 14 при включении любых потребителей, хотя она и проработала всего 1 день пока не накрылась. Так в чем проблема, разве с этим регулятором напряжение может проседать до 12 В или он какой-то «интеллектуальный» и так и должно быть?

Описание:
Размер файла:	283,78 KB
Просмотрено:	160 раз(а)

Работает вроде нормально, не первый год, но тоже как то странно.
Если включать все что кроме внешних световых огней, изменений нет стоит включить габариты там или ближний, сразу проседает например с 14.8 до 14.5, на среднем режиме что ни включи держит 14.2-13.9.
Был косячок при утреннем запуски не шла сразу зарядка, менял блок реле, прошло.

Регулятор напряжения ваз 2114 трехуровневый – установка, диагностика

Это мой первый опыт в написании «блога» так что строго не судите)))

Этой зимой часто приходилось оставлять авто возле подъезда а не в гараже как было ранее, соответственно низкая температура и редкие поездки сыграли злую шутку с АКБ. После первой подзарядки спустя АКБ был вновь разряжен.

Стал я искать в срочном порядке причины таких разрядок моего АКБ. Так как езжу я не часто принял решение установить трехуровневый регулятор напряжения в генератор своего авто.

Авто у меня ВАЗ 2114 2010 г.в. 8 кл. инж., и генератор у него десяточный на 90 А. Купил на авто рынке у знакомого продовца за 180 грн данный девайс. Номер на мой генератор – 67.3702-02.

Откручиваем плоской отверткой два винта и отсоединяем скрытую на первый взгляд клемму. В обратном порядке устанавливаем щёточный узел нового трехуровневого регулятора на место, закручиваем два винта, провода в оплетке протягиваем через защитную крышку, (при необходимости делаем отверстие в ней, мне не пришлось) предварительно открутив от самого блока регулятора, устанавливаем защитную пластиковую крышку на свое место до щелчка и присоединяем силовые клеммы на место.

К блоку управления прикручиваю ранее открученные провода. ВНИМАНИЕ! Не перепутайте их! Сам блок управления я прикрутил к корпусу (винтом М3х12 и гайкой М3) авто прям над генератором зачистив от краски внутреннюю часть корпуса. Далее подключаем минусовую клемму к АКБ и все готово.

После выполнения замеров мультиметром — все четко, как и написано в инструкции на зажимах «Гены» — 13.6 В, 14,2В и 14,7 В.

Далее я провел опыт на родном регуляторе все работало как часы напряжение было 13,9 В с ближним светом 13,8, — 13,7. А с установкою трехуровневого реле как и положенно но на 0,1 в больше а именно 13,7, 14,4, 14,9 В, но это соответствует погрешностям моего мультиметра, самого прибора (указано в инструкции ) и качества измерений.

Во вложении так же прилагаю фото. Мультиметр я специально покупал в «Эпицентре» чтобы провести все измерения, чек сохранил и затем его сдал спустя 5 дней его использования, второй купленный трехуровневый регулятор тоже вернул.

Все работает как часы, доволен как слон и теперь меня проблемы с АКБ не беспокоят.

Благодарю за терпение и внимание.

Просадка напряжения на ваз 2114, решение проблемы (или же просто трехуровневый регулятор напряжения)

Всем доброго времени суток. Хотел бы вам поведать свой метод избавления от просадок напряжения. Итак. Езжу на четырке с генератором на 80а, недавно начались просадки при включенных потребителях, с включенной на 1 печкой, музыкой, ближним и обогревом сидений выдавало 12,6, на холостом прогретом ходу выдавало где то 13,8-13,9. Полез в гену смотреть щетки, оказались чуть поношенными, но впринципе не при смерти. Поставил их назад и начал поиск решения проблемы в интернете. Из вариантов понял что либо ставить генератор от приоры люкс на 115а, и как раз выносной регулятор. В виду того что хотелось решить проблему экономнее я выбрал второе, и приступил к поиску запчасти

(кстати обязательно узнайте номер своего генератора, чтобы не ошибится с выбором регулятора, например у меня гена КЗАТЭ 2112 9402.3701, и к нему регулятор нужен 67.3702-02. На драйве есть тема про эти регуляторы)

Долго искать не пришлось, я поехал в авторусь на каховке и сразу же там его купил, стоит он там 520 рублей насколько помню.

Пришло время инсталяции. Ставиться ну очень легко, нужно скинуть клеммы с акума, снять крышку гены, отсоеденить фишку, открутить клеммы, и два болта на старом регуляторе. Вытаскиваем старый регулятор, ставим новый, все прикручиваем и ищем куда прикрепить сам выносной регулятор, он должен быть обязательно на массе. Я нашел болтик рядом с бачком омывайки, прикрутил его туда, включил тумблер на макс.

(Он имеет три режима, насколько помню мин это 13,7 сред это 14,2 макс 14,7.)

Работа впринципе закончена. Закрываю капот, иду проверять результат. Запускаю двигатель, бк показывает 14,7. Радуюсь дико. Но не тут то было. По середине пути до дома напруга упала до 11,8, и вот тут я начал паниковать. И собственно думать в чем проблема. Позвонил знакомому электрику, рассказал про всю эту шнягу, он сказал чтоб я проверил массу и если это она, то хорошенько отшкурить место крепления и провести дополнительную к двигателю. Что я собственно и сделал.

Взял нождачку, ненужный кусок акустического провода сечением 4ga и две аккустические клеммы круглые. Хорошенько зачистил место крепления, вывел массу на двигатель и к месту крепления регулятора, и намертво все прикрутил. Закрываю капот, сажусь в машину, запускаю двигатель и вуаля, 14,7. Поездил час где то, никаких скачков и просадок нет, с дальним, печкой на 3, подогревом сидений, дворниками на 2, музыкой почти на 3/4 и освещением салона выдает 14-14,2. Единственное с обогревом заднего стекла опускалось до 13,5. На холостом ходу без нагрузок выдает 14,7-14,9. В целом отличный вариант для избавления от просадок.

Трехуровневый регулятор напряжения ваз 2114

(Он имеет три режима, насколько помню мин это 13,7 сред это 14,2 макс 14,7.)

Ну вот и дошла очередь до борьбы с генератором КЗАТЭ 80А за заветное напряжения. Последнее время стал замечать, что с утра АКБ показывал 12в, а при запуске без потребителей 13,3. Езда по пробкам либо ночью со светом могла доходить вплоть до напряжения в 11,8в (для справки, стоит напрямую вольтметр, погрешность которого была замерена с помощью мультиметра, ему я верю как родному).

Приняв решение, что пациент скорее всего больше мертв, чем жив решил попробовать поднять напругу с помощью всем известной штуковины хотя бы на пол года до покупки КЗАТЭ 140А.

Вытащив генератор увидел обломанный болт крепления щеток мы не пальцем деланные, притянул хомутом, проверил, держится

По выработке и внешнему состоянию токосъемных колец убедился что скоро генератору грозит полная переборка ценой в больше половины нового 140А.

После того как вы все проверили устанавливаем генератор в авто. У меня потребовалось некоторое время, что бы попасть нижним длинным винтом сквозь ухо и крепление генератора, закручиваем гайку, затягиваем и натягиваем ремень на усилие прогиба от 5 до 10 мм. Далее я провел опыт на родном регуляторе все работало как часы напряжение было 13,9 В с ближним светом 13,8,- 13,7. А с установкою трехуровневого реле как и положенно но на 0,1 в больше а именно 13,7, 14,4, 14,9 В, но это соответствует погрешностям моего мультиметра, самого прибора (указано в инструкции ) и качества измерений.
Во вложении так же прилагаю фото. Мультиметр я специально покупал в «Эпицентре» чтобы провести все измерения, чек сохранил и затем его сдал спустя 5 дней его использования, второй купленный трехуровневый регулятор тоже вернул.

Все работает как часы, доволен как слон и теперь меня проблемы с АКБ не беспокоят.

Благодарю за терпение и внимание.
Всех Благ!

Замена реле регулятора генератора на ваз 2114

Всем привет. Давно не писал в журнале об машине, все времени не было на создание записи. Еще летом пришел в выводу что генератор, как то мало дает зарядки, аккумулятор стал подводить, заменил аккумулятор, затем приехал в авто лигу за реле регулятором, там знакомый предложил 3-х уровневый регулятор вместо штатного, про него много читал на драйве, все не доходили руки заказать с сайта производителя, а тут оказался в наличии, вот и прикупил данное электрическое чудо.

Согласно прилагаемой инструкции к изделию, произвел монтаж изделия, путем демонтажа родного регулятора, и установкой нового, ничего сложного процедура не представляет, выполнял без снятия гены, т.к. место позволяет.

Все установил и стал пробовать, результатом был доволен, без нагрузки 14,9-15,1-на максимальном напряжении,

Необходим трехуровневый регулятор напряжения ВАЗ 2114 в первую очередь для эксплуатации автомобиля в суровых условиях. В отличие от обычных приборов такого типа, которые ставятся на генераторы, у этих имеется возможность корректировки выходного напряжения от минимального до максимального. Но давайте рассмотрим конструкцию и устройство более подробно. Но начать стоит с обзора стандартного регулятора напряжения. А это устройство, которое позволяет стабилизировать питание обмотки возбуждения.

Как работает регулятор напряжения

Если брать в широком смысле, то все регуляторы можно разделить на два типа:

Электромагнитные, принцип их действия основан на реле. Именно по этой причине прибор иногда называют реле-регулятором.
Полупроводниковые, в конструкции которых находятся транзисторы, либо же один кристалл.

Как вы понимаете, первые конструкции на сегодняшний день используются крайне редко, так как имеют ряд недостатков, в числе которых малая надежность за счет наличия подвижных контактов. На автомобильных генераторах используют исключительно транзисторные конструкции. И трехуровневый регулятор напряжения ВАЗ 2114 не является исключением, построен он на современной элементной базе.

Но на примере электромагнитного устройства очень удобно рассматривать принцип работы в общем. Как вы понимаете, существует определенный диапазон напряжения, именно его и нужно поддерживать на выходе генератора. Но если оно выше или ниже, требуется вмешательство со стороны. Можно разделить на два режима функционирование регулятора напряжения электромагнитного типа:

Высокое напряжение – в этом случае при помощи реле происходит включение в цепь питания обмотки резистора. Он позволяет снизить напряжение до рабочего (

Снижение напряжения – отключается сопротивление, за счет этого питание обмотки возбуждения увеличивается, следовательно, магнитный поток усиливается.

Если обратиться к учебнику физики, то мы узнаем, что главное условие для работы генератора – это наличие движущего магнитного поля. Причем изменение напряжения на выходе генератора прямопропорционально изменению напряжения на обмотке возбуждения. Именно для стабилизации и необходим регулятор. Что касается полупроводниковых приборов, то у них работа происходит по такой же схеме, только вместо реле с обмоткой в них транзисторы или кристалл кремния.

Основные моменты эксплуатации

На автомобилях ВАЗ 2114, а также аналогичных моделях – 15-й серии, 8-й, 9-й, установлены регуляторы напряжения, которые конструктивно объединены с щеточным механизмом. Напомним, что щетки нужны для передачи напряжения питания к контактам обмотки ротора. Поэтому ресурс регулятора ограничен сроком службы графитовых щеток, а он не очень большой у них. Признаки выхода из строя прибора:

Заметное ухудшение яркости ламп.
Разрядка аккумуляторной батареи.
Загорается лампа со значком аккумулятора на приборной панели – явный признак поломки.

При замене стандартного регулятора напряжения на автомобиле ВАЗ 2114 необходимо выполнить следующие действия:

Отключить минусовой вывод от аккумуляторной батареи.
Отсоединить провод питания обмотки возбуждения. Тонкий с разъемом типа «мама». Проблем с этим не возникнет.
Выкрутить два шурупа, которыми произведено крепление корпуса прибора к задней крышке генератора.
Установить в обратной последовательности новый прибор.

Для проверки работоспособности вам нужно воспользоваться источником питания 12 и 16 Вольт. Первый – это, конечно же, АКБ. Второй – последовательно соединенные с ней пара пальчиковых батареек. Источник питания подключается к плюсу и минусу регулятора напряжения. Контрольная лампа должна подключаться к щеткам. Неисправность можно диагностировать по следующим признакам:

Не проводя проверку, замерить длину щеток – она должна быть не меньше 5 мм.
Лампа горит при любом значении напряжения питания.
Лампа не горит совсем.

Поможет только замена устройства. Стоит заметить, что изготавливать его своими руками нет смысла – стоимость колеблется в диапазоне 200-300 рублей, а срок службы не менее двух лет. Но для тяжелых условий можно поставить специальной конструкции трехуровневые регуляторы. Вот о них и стоит поговорить в заключении нашей статьи.

Трехуровневый регулятор напряжения ВАЗ 2114

С его помощью можно изменять в небольшом пределе напряжение на выходе генератора. Особо стоит отметить о приборах с терморегуляторами. Датчик монтируется на корпусе аккумулятора и позволяет регулировать напряжение в зависимости от текущей температуры электролита в банках АКБ. Это значительно повышает ресурс аккумуляторной батареи. Установка трехуровневых устройств несложная. Отличие от стандартного – это разнос щеточного блока и основной схемы устройства в разные корпусы. В остальном же принцип работы такой же, как и у рассмотренного выше. Но с нюансом – напряжение на выходе генератора изменяется в зависимости от условий работы.

Работа трехуровневого регулятора напряжения ВАЗ 2114 выглядит таким образом:

Переключатель находится в положении, соответствующем минимуму. При этом напряжение держится на значении 13,6 Вольт. Идеально при эксплуатации летом, в условиях высоких нагрузок на двигатель.
Среднее значение, оно же нормальное, позволяет поддерживать напряжение на уровне 14,2 Вольт. Актуально для работы в межсезонье – при температурах 0..20 градусов.
И максимальное положение – напряжение 14,6 Вольт, идеально для эксплуатации в зимний период.

Вот и все, что можно рассказать про трехуровневый регулятор напряжения ВАЗ 2114, монтаж его несложен. Достаточно на кузове под капотом поставить блок с переключателем, а щеткодержатель на генератор вместо стандартного регулятора. Провода прокладывать нужно аккуратно, желательно фиксировать с помощью стяжек. И старайтесь, чтобы контакт с массой был качественным, иначе аккумулятор будет очень быстро разряжаться.

Добро пожаловать!
Регулятор напряжения – он присутствует в любом генератора на любом автомобиле, благодаря нему напряжение в бортовой сети не скачет и держится ровно, ещё благодаря нему напряжение в бортовую сеть не идёт слишком большое (Чем больше напряжение в бортовой сети, тем быстрее проводка перегорать будет) и как положено в пределах нормы (В основном для всех машин, нормой считается 13.2-14.7 вольт в бортовой сети автомобиля), данного напряжения хватает чтобы аккумулятор заряжался и чтобы другие приборы ещё при этом горели (Чем больше приборов в автомобиле вы включите, тем напряжение и станет сильнее, благодаря всё тому же регулятору напряжения), когда регулятор приходит в негодность, первое что начинается так это проблема с напряжением и в связи с этим проблема с проводкой наступает, вот к примеру если регулятор вдруг перестанет сдерживать напряжение тогда и оно поднимется до высокой отметки, то провода начнут первым делом плавиться, но если у вас стоят все предохранители на нужные амперы, то здесь уже бояться нечего, просто предохранители каждые пять минут менять будете когда напряжение скакнёт и так будет до тех пор, пока регулятор вы не смените на новый (Но это и не от него может быть, предохранители вообще по разным причинам могут перегорать, одна из самых ярких так это попадание воды на проводку, после чего предохранитель сразу перегорает).

Примечание!
Замена регулятора напряжения который стоит на генераторе производиться не так и сложно, особенно если набор инструментов есть, в этом наборе у вас должны быть: Гаечные ключи, а так же отвёртки, контролька ещё понадобиться (Это контрольная лампа на 12 Вольт) и мегомметр (Данные приборы нужны лишь для того чтобы проверить регулятор на работоспособность, если вам не нужно ничего проверять и вы уверенны что у вас именно регулятор пришёл в негодность, то в таком случае данными вещами можете и не запасаться)!

Краткое содержание:

Где находится регулятор напряжения?
Он расположен как мы уже сказали чуть ранее на самом генераторе и прикручен к нему болтами, для наглядности чуть ниже мы закрепили фото, на котором отчётливо виден снятый с автомобиля генератор и стрелкой ко всему этому указан сам регулятор напряжения, об замене которого мы и говорим сегодня в этой статье.

Когда нужно менять регулятор напряжения?
Регулятор, само название даже говорит за него, а именно он регулирует напряжение в бортовой сети и оно не должно превышать и опускаться ниже нормы, если же напряжение скачет (То высокое, то маленькое) тогда регулятор нуждается в замене, проверить кстати его на работоспособность не составит никакого труда, для этого воспользоваться контрольной лампой на 12 Вольт будет нужно, а именно выводы от неё к обоим щёткам регулятора подсоедините и в это время подайте напряжение на 12 Вольт (Аккумулятор отлично для этого подойдёт) на плюсовую клемму, а на минусовую подайте минусовой провод идущий от аккумулятора (Минусом в регуляторе напряжения могут служить втулки, одна из таких указа на фото ниже на подробной схеме).

Примечание!
Если после таких манипуляций контролька загорится, то это говорит о том что регулятор исправен, но это ещё не говорит о том что он полностью исправен, а для того чтобы убедиться в этом окончательно, проделайте ту же самую операцию но только уже не 12 Вольт в этом случае подайте, а 15 В и посмотрите результат, нормальный исправный регулятор напряжения не должен дать лампе загореться, если же всё же лампа загорелась то это говорит о том, что данный регулятор не исправен и он нуждается в замене!

Как заменить регулятор напряжения на ВАЗ 2113-ВАЗ 2115?

Примечание!
Работу по замене данного агрегата можно выполнять как на снятом генераторе (Так даже удобней), так и на установленном (Если вы решите его всё же снять, то в таком случае изучите подробную статью по этому поводу, а называется она: «Замена генератора на автомобиле»), но в том случае если вы не захотите ничего снимать с автомобиля, то обязательно перед началом работы клеммы минус отсоедините от аккумуляторной батареи, как это сделать читайте в статье: «Замена АКБ на автомобиле», в пункте 1 всё подробно рассказано!

Снятие:
Чтобы снять регулятор, в начале нужно от генератора отсоединить клеммы и провод ещё который к нему крепиться (Клеммы отсоединяются посредством отворачивания гайки которая их крепит, а провод отсоединяется вообще легко, потяните за него рукой и он будет отсоединён, более подробно об том как это всё сделать, мы указали в статье на которую чуть выше дана ссылка, называется эта статья: «Замена генератора на ВАЗ»), как только всё лишнее будет отсоединено, приступайте к снятию крышки, для этого с помощью отвёртки удалите пломбу как показано на фото 1 и после чего накидной головкой с воротком выверните три гайки которые крышку крепят (Гайки указаны так же на фото 1 стрелками) и снимите крышку после этого, как только крышка была снята, три шайбочки пружинные снимите со шпилек чтобы их не потерять (см. фото 2) и переходите к снятию регулятора напряжения, он крепиться болтах и ещё к нему клемма подсоединена при помощи винта, поэтому винт крепления клеммы выворачивайте (см. фото 3) и отложите его в сторонку, затем две гайки по бокам отверните которые регулятор крепят (см. фото 4) и полностью снимите его с генератора и проверьте на исправность (Как проверить в начале статьи мы уже писали).

Примечание!
В начале статьи мы ещё одну очень важную вещь не указали, проверьте при помощи линейки или же чего ни будь ещё, то на сколько щётки выступают и если они будут выступать менее чем на 5 мм (см. фото ниже), то в таком случае данный регулятор нуждается в замене, а так же проверьте как щётки перемещаются (Рукой понажимайте на них для этого) и если в каких то местах они будут заедать, то тоже в этом случае смените регулятор!

Установка:
Новый регулятор устанавливается на своё место, в обратном порядке снятию, поэтому сложностей в его установки у вас не должно быть.

Дополнительный видео-ролик:
Наглядно увидеть процесс замены вы так же можете в видео-ролике который размещён чуть ниже, кроме замены там ещё и дополнительная информация рассказывается про этот регулятор, а именно рассказывается что будет с аккумуляторной батареей если регулятор выйдет из строя и т.д., все операции проводятся на автомобиле ВАЗ 2110, но вы особого внимания на это не обращайте потому что на автомобилях семейства Самара 2 и на автомобилях десятого семейства, данный регулятор заменяется идентично.

Регулятор напряжения трехуровневый на ваз 2114

На сегодняшний день у отечественных автомобилей существует серьезная проблема с быстрой разрядкой аккумуляторов. При этом их ресурс стремительно заканчивается, а новые модели на рынке стоят дорого. Основной причиной этого является частая смена режимов работы. В данном случае от действий водителя мало что зависит. В свою очередь, батарея постоянно требует напряжения разной величины для своего заряда.

Призван решить это проблему установленный регулятор в автомобиле. По умолчанию он стоит обычного типа с довольно простой конструкцией. В целом он является малоэффективным и со своей задачей справляется плохо. Это связано с тем, что вне зависимости от условий эксплуатации аккумулятора он подает на устройство постоянное напряжение. Однако он не способен учитывать температуру окружающей среды, скорость движения автомобиля, а также количество необходимой энергии. При этом оптимизировать весь процесс способен регулятор напряжения трехуровневый.

Очень часто, многие автолюбители жалуются на проблемы с автомобильным аккумулятором: то он быстро разряжается, то его заряда не хватает для полноценной работы некоторых систем транспортного средства (например, фары тускло светят), то еще что-то. В принципе, все эти претензии вполне оправданы, а значит и желание увеличить ресурс аккумуляторной батареи, сохранив при этом ее надежность – выглядит вполне логичным. Аккумулятор – не дешевое удовольствие и если ему не обеспечить надлежащий уход, то он быстро выйдет из строя, что выльется в новые материальные растраты. Однако, правильная эксплуатация не единственное фактор, влияющий на долговечность устройства, куда большее влияние на его «здоровье» оказывает резкая смена рабочих режимов автомобиля.

А дело вот в чем: штатный регулятор, в большинстве случаев, предназначен для поддержания в бортовой сети машины постоянного напряжения, но скорость движения, количество потребителей тока и температурные показатели воздуха все время меняются, что, соответственно, требует от батареи разного зарядного напряжения. С целью коррекции напряжения, а как результат и оптимизации режима заряда, был разработан трехуровневый регулятор напряжения на генераторы ваз 2010.

Исходя из отзывов, оставленных автолюбителями на различных форумах, это и правда хорошая и эффективная вещь. Так давайте сейчас вместе разберемся, какие конкретно функции выполняет трехуровневый регулятор и чем он обязан столь положительным характеристикам.

НАЗНАЧЕНИЕ И ТЕХНИЧЕСКОЕ УСТРОЙСТВО

Реле-регулятор напряжения имеет определенную задачу – стабилизировать на одном уровне ток в бортовой сети автомобиля. При своей работе он учитывает такие факторы:

Нагрузка на сеть (суммарные затраты электричества уже включенными приборами);
Температура вокруг машины и в подкапотном пространстве;
Частота вращения ротора генерирующего устройства.

Регулятор напряжения генератора ВАЗ 2114 также обязан следить за напряжением, что выходит из генератора, чтобы поддерживать нормальную работу всех приборов, так как нарушения в электрической сети могут спровоцировать неточные показания датчиков, как минимум. Технически он работает так: при заметных нарушениях, а он постоянно следить за током на АКБ, и в нужный момент просто отключает или включает напряжение, которое запитано в обмотку возбуждения самого генератора.

Контроль и стабилизация напряжения – работа регулятора

Режимы работы трехуровневого реле — регулятора

Уровень или режим “Минимум”, который соответствует выходному напряжению генератора 13,6 В, используется для работы при температуре воздуха свыше 20°С и применяется при высокой нагрузке на двигатель (пробки, горная местность).

Уровень “Норма” предполагает выходное напряжение 14,2 В, соответствует средней нагрузке на двигатель, используется весной и осенью при окружающих температурах 0– 20 °С.

В режим “Максимум” регулятор рекомендуется переводить при отрицательных температурах воздуха. В теплое время года он активизируется на короткое время для зарядки аккумулятора, сильно “посаженного” после длительной стоянки, например, акустической системой или по иным причинам.

Потребительские качества некоторых моделей трехуровневых реле улучшаются введением в состав схемы дополнительного полупроводникового ключа, который обеспечивает безопасный запуск двигателя. Данный узел блокирует подачу тока на обмотки генератора, если отсутствует у него стабильное выходное напряжение.

Ещё кое-что полезное для Вас:

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.

Замена регулятора напряжения на генераторе со старого образца на нового

Регуляторы напряжения старого образца не видят реального напряжения в бортовой сети автомобиля, а только пытаются угадать его по напряжению на дополнительных диодах моста, что не совсем хорошо получается. С апреля 2004 года на генераторах начали использоваться регуляторы напряжения нового образца, которые видят реальное напряжение в бортовой сети благодаря обратной связи и корректируют его в режиме реального времени, что позволяет избежать просадки напряжения при включении потребителей..

Про совместимости регуляторов напряжения и генераторов ВАЗ

— 372.3701 установка РН 1702.3702-01 — ВТН.
— 9402.3701/3202.3771 установка РН 9111.3702 — ВТН, 9111.3702И2 — ВТН, либо 9333.3702-02 — ВТН.
— 5102.3771 установка РН 846.3702 — Орбита.

— 9402.3701/3202.3771 с установкой РН 93.3702 — Астро, 941.3702 — Автоэлектроника, 844.3702 — Орбита, 845.3702 — Орбита, 611.3702-05 — Энергомаш, 611.3702-07 — Энергомаш, 7931.3702 И4 — Электромодуль, 7931.3702-01 — ВТН, 9444.3702 — ВТН, 9333.3702-04 — ВТН.

Замена регулятора напряжения старого образца на нового образца генератора

без потребления: 13,75-13,8В.
с потребителями: 13,6В.

без потребления: 14,4В.
с потребителями 14,3В и застывает на этой цифре.

Проведение диагностики РН своими руками

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Регулятор напряжения ВАЗ 2104-2110, 2111, 2112, 2113, 2114, 2115, Ока (трехуровневый) | ЭНЕРГОМАШ 67.3702-01

Трехуровневый регулятор напряжения ВАЗ 2104, 2105, 2106, 2107, 2108, 21083, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Ока (67.3702-01) относится к системе электрооборудования автомобиля. Производиться торговой маркой ЭНЕРГОМАШ. Характеризуется высоким качеством производства, надежностью и долговечностью.

Трехуровневый регулятор напряжения входит в систему вспомогательного электрического оборудования, обеспечивающего комфортную и безопасную эксплуатацию авто. Оно изготовлено из качественных материалов и соответствует техническим стандартам.

Условия покупки регулятора напряжения:

В нашем магазине приобрести изделие можно на следующих условиях:

по умеренной цене;
с оперативной доставкой;
гарантией качества;
по наложенному платежу.

Больше информации узнавайте у наших менеджеров.

Продавец	KAMO
Название модификации	Регулятор напряжения ВАЗ 2104-2110, 2111, 2112, 2113, 2114, 2115, Ока (трехуровневый) \| ЭНЕРГОМАШ 67.3702-01
Наличие	В наличии
Состояние	Новый
Бренд	ЭНЕРГОМАШ
Гарантия	12 месяцев
Каталожный номер	67.3702-01
Код производителя товара (MPN)	67.3702-01
Модель техники	2104, 2105, 2106, 2107, 2108, 21083, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Ока
Марка техники	ВАЗ
Вид техники	Легковое авто
Габариты	67х41х23

ДЛЯ НАШИХ ПОКУПАТЕЛЕЙ ДОСТУПНЫ СЛЕДУЮЩИЕ СПОСОБЫ ОПЛАТЫ:

Оплата наличными при получении товара (услуга «Наложенный платеж«).
Переводом средств на карту «ПриватБанк». При этом вы сэкономите 2% от стоимости доставки.
Безналичный расчет без НДС. Высылаем счет на вашу электронную почту. После оплаты отправляем товар.
Безналичный расчет с НДС. Высылаем счет на вашу электронную почту. После оплаты отправляем товар.

Вы оплачиваете продукт после того, как проверяете его на базе грузоперевозчика в Вашем городе. После чего, средства передаются в кассу нашей организации, а вы забираете товар.

НА ВСЕ ТОВАРЫ ПРЕДОСТАВЛЯЕТСЯ ГАРАНТИЯ

Вы можете обменять товар бесплатно, оплатив только доставку в течение 14 дней после покупки. Это право гарантирует вам «Закон о защите прав потребителя».
Официальной гарантии от производителя до 24 месяцев (в зависимости от бренда).

Заводы производители предоставляют гарантию на срок, указанный в паспорте изделия, он может быть больше срока гарантии, предоставленного магазином.

Подтверждением гарантийных обязательств служит гарантийный талон.

ЕСЛИ ТОВАР ВАМ НЕ ПОДОШЕЛ:

Вы можете обменять товар бесплатно, оплатив только доставку в течение 14 дней после покупки. Это право гарантирует вам «Закон о защите прав потребителя».

15-60 дней — 10% от цены (без видимых повреждений);
61-180 дней — 20% от цены (без видимых повреждений);
181-360 дней — 30% от цены (без видимых повреждений).

У НАС РАБОТАЕТ ДИСКОНТНАЯ СИСТЕМА СКИДОК

Получите скидку уже при первой покупке. Ознакомьтесь более подробно перейдя по ссылке.

0 0 голоса

Рейтинг статьи
