Ваз 2107 реле зарядки инжектор – Где находится реле зарядки ВАЗ 2107: схема, расположение

Принцип работы и неисправности реле зарядки ВАЗ-2107

В статье расскажем о том, что такое реле зарядки на ВАЗ-2107, какие функции оно выполняет. А самое главное – уясним принцип работы различных типов устройств. Элемент этот малозаметный, очень надежный и недорогой, но подвести может в самый неожиданный момент. Как правило, водители обращают на него внимание после того, как пропадает на аккумуляторе зарядка. Отсюда вытекает и масса иных проблем – двигатель не запускается, электрооборудование работает неправильно. Чтобы не произошло такого, нужно проверить работоспособность реле зарядки.

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Для чего необходимо реле зарядки?

Чтобы поддерживать правильный режим зарядки аккумуляторной батареи, а также для обеспечения нормального функционирования всех электроприборов в бортовой сети автомобиля, генератор должен вырабатывать напряжение в диапазоне 13,6…14,6 В. Под нагрузкой генератор должен выдавать около 14 В стабильно. При помощи регулятора напряжение изменяется в цепи питания обмотки ротора.

Суть работы генератора заключается в том, что при увеличении напряжения питания обмотки возбуждения происходит возрастание напряжения на выходе генератора. Именно напряжение в цепи питания роторной обмотки стабилизирует регулятор. Если этого не сделать, то напряжение, подаваемое на обмотку, будет меняться (зависит оно от числа оборотов, нагрузки на коленвал двигателя, и т. д.).

Что произойдет при поломке

Но что может случиться, если реле зарядки ВАЗ-2107 (инжектор) выйдет из строя? Всего может быть два варианта:

Поэтому нельзя пренебрегать регулятором напряжения, при обнаружении поломок следует сразу же их устранять.

Как понять, что регулятор неисправен

Если у вас появились подозрения, что случилась поломка реле зарядки ВАЗ-2107, необходимо проверить напряжение на аккумуляторной батарее.

В том случае, если оно меньше 13 В или больше 14, можно судить о наличии таких причин поломок:

Внутренняя неисправность регулятора.

Неисправность генератора.

Нет контакта (или он плохой) в соединениях между генератором и АКБ.

Чтобы удостовериться в исправности регулятора, необходимо отсоединить его от всей электросети автомобиля. В том случае, если у вас установлен наружный, просто снимите с него две клеммы и ключом на «8» выкрутите крепеж к кузову. Чтобы внутреннее реле демонтировать, потребуется выкрутить два болта, которыми крепится корпус к задней крышке генератора.

Обязательно обесточьте бортовую сеть автомобиля – снимите с АКБ минусовую клемму. В противном случае возможно образование короткого замыкания. При этом некоторые участки электропроводки могут выгореть.

Причины поломки регулятора

Всего можно выделить три причины поломок реле зарядки ВАЗ-2107:

Контакт между выводами держателя щеток и проводкой очень плохой.

Произошел пробой кристалла полупроводника.

Наличие обрыва в цепи питания.

Эти все поломки характерны для устройств современного типа, в основе которых лежит полупроводник. Что касается механических, то в них могут выйти из строя катушки электромагнитов, обгореть контактные группы, и т. д.

Проверка работоспособности прибора

Для проведения диагностики вам потребуется вольтметр (можно использовать даже простую лампу накаливания), а также источник постоянного напряжения с регулировкой 12…20 В.

Для проведения диагностики нужно выполнить такие манипуляции:

К выводу «Ш» (или корпусу регулятора напряжения) нужно подключить отрицательный вывод источника питания.

К выводу, обозначенному буквой «В», подключаете плюс от источника питания.

К щеткам подсоединяете вольтметр или лампу накаливания.

В том случае, если реле зарядки исправно, то при напряжении 12…14 В контрольная лампа будет светиться. При увеличении/уменьшении напряжения лампа должна потухнуть. Если этого не произошло, можно судить о поломке регулятора напряжения.

Пропала зарядка на ВАЗ 2107

Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропала зарядка аккумулятора, данную неисправность немедленно надо устранить. Если эксплуатировать автомобиль без зарядки, то аккумулятор очень быстро сядет и вам придется воспользоваться эвакуатором или буксиром.

Чтобы найти причину отсутствия зарядки аккумулятора и как устранить данную проблему необходимо начать с теории.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт. Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
неисправно реле-регулятор;
обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

контрольная лампа 12 В;
мультиметр;
нож;
плоская отвертка;
пассатижи;
наждачная бумага.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Примечание: генератор инжекторной ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все советы по ремонту и проверке генератора актуальны для обеих модификаций автомобиля.

Генератор инжекторной ваз 2107 и его неисправности

Ранним морозным утром пытаешься завести свою семерочку, а потом обращаешь внимание на то, что красный аккумулятор загорается на приборной панели. Первое, что бросается на ум, — неисправно реле зарядки ВАЗ 2107. Сразу же вспоминается и то, что к генератору уже года три как не притрагивались, только ремни меняли. И про то, что щетки имеют свойство быстро изнашиваться. Но уже поздно, уже приехали.

Прежде чем ехать в магазин и покупать реле зарядки, нужно снять старое и проверить его. На инжекторных ВАЗ 2107 применяются генераторы от восьмерок. Они более современны, мощность несколько выше, нежели на тех, которые ставились ранее. С этими преимуществами, запасные части на генератор имеют сравнительно низкую стоимость, почти равную стоимости стандартного генератора.

Устройство реле зарядки

Конструктивно реле зарядки инжекторного ВАЗ 2107 выполнено в одном корпусе с щеточным механизмом. Реле служит для стабилизации выходного напряжения генератора. Ранее можно было встретить в продаже реле зарядки, выполненные на печатной плате. Как правило, такие узлы были неразборные, они имели немного большие габариты, чем те, которые распространены сегодня.

Сегодня же в продаже можно встретить одну конструкцию реле зарядки. Вместо печатной платы использован полупроводник. Немного меньшие габариты, на качество работы это никак не повлияло. Основную функцию — регулирование напряжения в интервале 13,2..14,8 Вольт, узел выполняет без труда. Неисправность этого узла может быть обнаружена путем замера напряжения на аккумуляторе ВАЗ 2107. Если оно больше 14,8 Вольт, то налицо неисправность реле зарядки.

Замена и проверка на ВАЗ 2107

В каких случаях требуется замена реле зарядки? Во-первых, износ щеток. Ламели ротора стирают щетки постепенно, отчего может пропасть контакт. Следовательно, питание на обмотку возбуждения перестанет поступать, генератор работать не будет. Во-вторых, пробой в схеме реле зарядки, отчего повышается напряжение на генераторе. Можно видеть, что неисправностей реле зарядки на ВАЗ 2107 может быть две всего. Если не принимать во внимание поломку корпуса и креплений.

Где расположено реле зарядки? Взгляните на заднюю крышку генератора ВАЗ 2107, на ней вы сможете увидеть, в верхней части, круглую деталь на пластиковом остове. Как правило, она черного цвета, из генератора к нему подходит провод желтого цвета. Вот это и есть реле зарядки. К корпусу генератора он крепится при помощи двух болтов. Снять его можно и на автомобиле, без демонтажа генератора.

Сначала отключаем минусовую клемму от аккумулятора, чтобы не возникло в процессе работы короткое замыкание. Затем, отсоединяем от реле зарядки желтый провод. Откручиваем два болта, которыми крепится реле ВАЗ 2107 к генератору. Теперь можно снять его и осмотреть. Проверяем длину щеток, если они стерлись, то, естественно, замена неизбежна.

Проверить реле зарядки несложно, имеется несколько способов. Новое реле можно проверить наиболее простым способом. Для этого, к щеткам реле ВАЗ 2107 подключаем мультиметр, а на вывод «В+» и массу подаем, соответственно, плюс и минус от источника постоянного напряжения, например, от аккумулятора автомобиля. При исправном реле зарядки мультиметр будет показывать наличие напряжения. Вместо тестера можно использовать и контрольную лампу с напряжением питания 12 Вольт, мощностью не более трех Ватт.

Проверив новое реле зарядки и убедившись в его исправности, нужно установить его на генератор. Проводим действия, обратные снятию ре

Про реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

неисправность регулятора зарядки;
выход из строя самого генератора;
отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Замена реле лампы заряда АКБ на ВАЗ 2101-ВАЗ 2106

Добро пожаловать!
Реле лампы заряда АКБ – данное реле работает по следующему принципу, от генератора а именно от диодного моста который в нём находиться, подаётся ток в 12 вольт на реле, силы данного тока хватает для того чтобы разомкнуть два контакта которые внутри реле находятся, то есть на катушку которая располагается в реле от генератора (Когда машина заведена) идёт ток и внутри этой катушки ещё установлен сердечник, так вот этот сердечник притягивает к себе пластину и тем самым контакты размыкаются и лампа которая говорит о том что заряд АКБ мал, после этого не горит, но если контакты по каким либо причинам не будут размыкаться то лампа которая говорит о том что заряд АКБ мал, будет гореть постоянно, поэтому учтите это и первым делом заряжайте АКБ, а вторым уже на реле обратите своё внимание.

Примечание!
Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!

Краткое содержание:

Где находиться реле лампы заряда АКБ?
Он располагается в правой части автомобиля если смотреть по ходу её движения, данное реле на самом деле очень легко найти, главное не перепутать потому что рядом с ним ещё несколько реле установлено, в общём отройте капот у автомобиля и на правой передней части к кузову закреплено это самое реле которое носит индекс «РС-702» (Оно указано красной стрелкой), над этим реле располагается вырез в кузове на этот вырез ещё синяя стрелка направлена, так с расположением разобрались ещё пару слов скажем, на счёт индекса мы уточнили специально потому что не известно какие надписи останутся на реле которые установлены на старых автомобиля, может их вообще у вас по сути и не быть, но если у вас установлено реле с какими то другими надписями (Другая маркировка) и вы проездили на нём достаточно больше количество времени и он вас ещё не подводил (Всегда показывал когда заряда АКБ не хватает), то ставьте именно это же реле а не какое либо другое.

Когда нужно менять реле лампы заряда АКБ?
На счёт лампы мы бы хотели с вам ещё поговорить, есть люди которые не знают обо всех приборах которые присутствуют в автомобиле, со временем человек же начинает понимать после того как он изучит свою машину, но по началу многого непонятно, поэтому ниже на примере панели приборов автомобиля ВАЗ 2106 мы указали стрелкой на ту самую лампу которая оповещает в тот момент когда зарядки у АКБ не хватает и его нужно под зарядить, первым же делом соответственно заряжайте, потом проверяйте реле (Есть некоторые люди которые на реле и на предохранители никогда не смотрят, а идут в автомагазин и сразу же покупают новый аккумулятор, так делать не нужно, особенно если у вас аккумулятор относительно новый), если же все приборы у вас на панели потухли то предохранитель соответствующий на них смотрите, если он перегорел то в таком случае заменяйте его на новый.

Примечание!
При выходе из строя этого реле, как вы уже поняли основная неисправность это гореть лампа заряда АКБ которая на фото выше стрелкой указана будет, а гореть она будет потому что контакты между собой будут соединены и не смогут разъединиться, или какой либо проводок может с реле у вас соскочил, тоже их проверьте!

Как заменить реле лампы заряда аккумуляторной батареи на ВАЗ 2101-ВАЗ 2106?

Снятие:
В реле снятия нет ничего сложного, видите на фото ниже красными стрелками винты указаны, вот их выверните и под одним винтом ещё проводок находиться, его тоже аккуратно отсоедините после того как винты будут вывернуты и по необходимости, от ржавчины или же ещё от чего либо зачистите его аккуратно шкуркой, так же синими стрелками указаны провода которые подсоединяются к реле, самое главное запомните раз и на всегда, перед тем как начать отсоединять провода промаркируйте какой куда подходит при помощи маркера, или же всё на телефон снимите и в обратной последовательности каждый провод на своё место подсоедините, а иначе реле просто работать не будет и лампа постоянно у вас будет гореть.

Установка:
Вся установка в обратном порядке происходит, кстати если провода у вас отсоединились довольно легко, то сдвиньте резиновые наконечники вдоль их и подожмите сами клеммы немного плоскогубцами, чтобы провода лучше держались.

Дополнительный видео-ролик:
Если хотите узнать как разобрать это реле и как его проверить на исправность, тогда просмотрите видео-ролик который расположен ниже:

Реле регулятор напряжения К442ЕН1Р для ВАЗ 2107, 2108, 21213 с карбюратором и генератором 371, 372, 6631, 6651

Описание

Реле регулятор напряжения с щеточным узлом К442ЕН1Р для карбюраторных автомобилей. Производство: Орбита г. Саранск.

Применяемость:

Диапазон рабочих температур, ˚С

Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, В

Максимальный ток выходной цепи, А

Коэффициент термокомпенсации Uрег, мВ/˚С

Остаточное напряжение на выходе при токе 5А, В

Максимально допустимое длительное воздействие повышенного напряжения питания, В

Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В

тип импульсов 5, степень жёсткости IV, функциональный класс В

Основные
Производитель	Орбита
Страна производитель	Россия
Код запчасти	К442ЕН1Р
Марка	ВАЗ
Модель	2107
Состояние	Новое
Пользовательские характеристики
Совместимость	2104, 2108-99, 21213
Тип запчасти	Реле регулятор напряжения

Цена: 432 руб.

В наличии
Код: 7230001

Минимальная сумма заказа на сайте — 450 руб.

День	Время работы	Перерыв
Понедельник	10:00 — 17:00
Вторник	10:00 — 17:00
Среда	10:00 — 17:00
Четверг	10:00 — 17:00
Пятница	10:00 — 17:00
Суббота	Выходной
Воскресенье	Выходной

* Время указано для региона: Россия, Тольятти

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 7 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Согласно действующему законодательству вы можете вернуть товар надлежащего качества или обменять его, если:

товар не был в употреблении и не имеет следов использования потребителем: царапин, сколов, потёртостей, пятен и т. п.;
товар полностью укомплектован и сохранена фабричная упаковка;
сохранены все ярлыки и заводская маркировка;
товар сохраняет товарный вид и свои потребительские свойства.

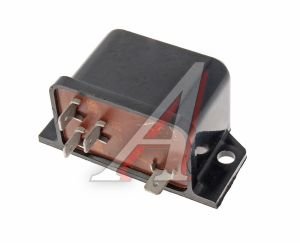

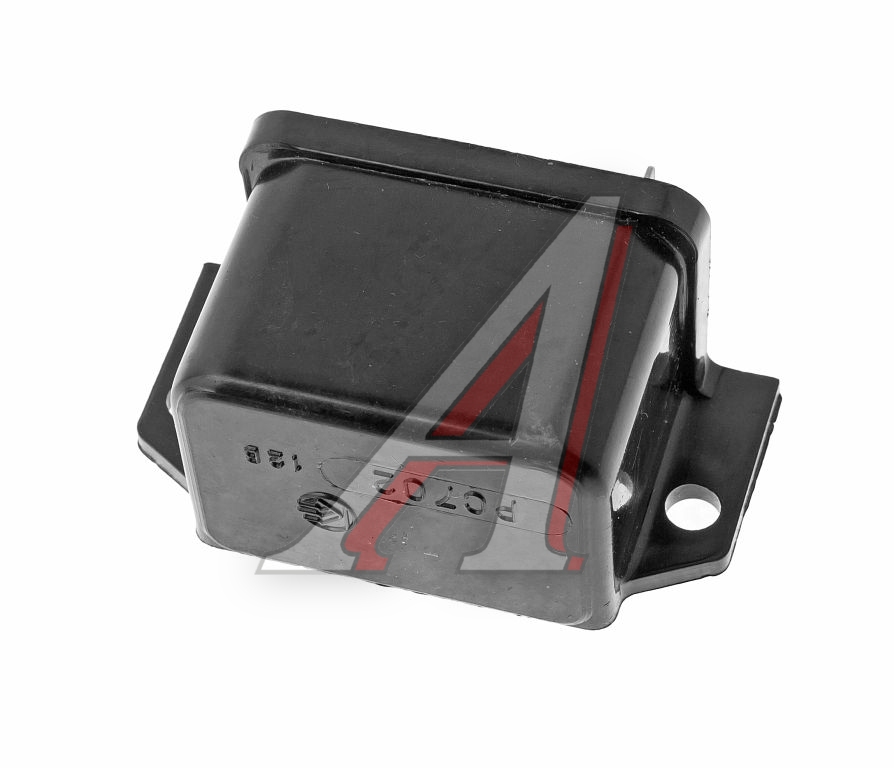

Реле контроля заряда АКБ ВАЗ-2101-2107 АВТОПРИБОР-КЗАЭ

Артикул: РС702

Москва, Хабаровская ул.	2 шт.
Новосибирск	3 шт.
Королев, Ярославский пр-д.	1 шт.

Данные обновлены: 23.08.2021 в 13:53

Автоприбор Калуга

Москва, Хабаровская ул.	2 шт.
Новосибирск	3 шт.
Королев, Ярославский пр-д.	1 шт.

Данные обновлены: 23.08.2021 в 13:53

Аналоги (1)
Параметры и характеристики
Наличие (6)
Применяемость (15)
Описание
Сертификаты (7)
Категории товара

Аналоги

На складах : 34 шт.

Характеристики

Код для заказа	002801
Артикулы	РС 702, 2101-3702600
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.04
Высота, м	0.03
Длина, м	0.07
Вес, кг	0.035

Параметры

Количество в упаковке	60
Бренд (ТМ)	АВТОПРИБОР-К
Производитель	КЗАЭ

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 50 шт.

На складах : 51 шт.

На складах : 429 шт.

На складах : 125 шт.

Артикул: 121.3702-01 КЭМЗ

На складах : 86 шт.

На складах : 94 шт.

На складах : 107 шт.

На складах : 34 шт.

На складах : 1656 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Реле регулятор напряжения ваз 2107

Знание устройства электрооборудования даже на начальном уровне позволит обезопаситься от более сложных поломок. Тем более, что в классических моделях Жигулей электрооборудование выполнено на самом простом уровне. Зная устройство электросистемы можно запросто выявить причину поломки, даже самой сложной, а в случае, если аккумуляторная батарея разряжается слишком быстро или не берет зарядку, можно говорить о неисправности реле.

Содержание:

Для чего нужно

Реле регулятор 2107 необходим для обеспечения стабильного зарядного тока для аккумулятора и выравнивания перепадов напряжения в бортовой сети. Перепады неизбежно возникали бы, поскольку генератор крутится с разной частотой и ток на его выводах может сильно отличаться от номинальных 12 вольт. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы попросту не работают. Так же и при слишком большом напряжении аккумулятор может закипать, а приборы выходить из строя.

Если зарядный ток на АКБ падает, в первую очередь проверяют регулятор, поскольку сам генератор из строя выходит крайне редко. Зарядный ток просто проверить на клеммах АКБ при помощи тестера или мультиметра. В нормальном режиме напряжение системы должно быть в пределах 13-14 вольт. В случае, если показатели ниже , чем 12 В, тогда регулятору может светить замена.

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

Наружный регулятор.
Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Внутренний регулятор ВАЗ 2107

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Часто владельцы ВАЗ старых моделей меняют генератор по причине выхода из строя. В этом случае нужно свериться со схемой подключения генератора старого автомобиля, чтобы удалить старый прибор или хотя бы отключить его из системы. Реле старого и нового образца имеют абсолютно одинаковые характеристики, поэтому полностью взаимозаменяемы. Но при этом новый регулятор отличается более стабильной работой, точностью и долговечностью по сравнению со старым. Кроме этого новый образец обеспечивает оптимальный заряд АКБ любой емкости, а это существенно влияет на срок службы батареи.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

Отсутствие или плохой контакт в выводах щеткодержателя.
Обрывы щеточных проводников.
Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством. При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Запчасти и аксессуары для транспорта — реле зарядки
