Устройство и ремонт головки блока цилиндров двигателя ВАЗ 2112

Устройство и ремонт головки блока цилиндров двигателя ВАЗ 2112

Искать и найти в разделе: Ремонт двигателя модели ВАЗ 2112

Ремонт ГБЦ по шагам, в картинках

Головка 1 блока цилиндров общая для четырех цилиндров, отлита из алюминиевого сплава, с камерами сгорания шатровой формы. Впускные и выпускные каналы выведены на разные стороны головки блока. Клапаны расположены V-образно в два ряда: с одной стороны впускные, с другой — выпускные.

В головку запрессованы металл о керамические седла клапанов и латунные направляющие втулки клапанов. Внутренний диаметр направляющих втулок (7±0,015) мм, наружный (для вгулок, поставляемых в запасные части) -12,079-12,090 мм и 12,279-12,290 мм (втулка, увеличенная на 0,2 мм).

Рисунок: Детали головки блока цилиндров: 1 — головка блока; 2-впускной распределительный вал; 3 — сальник; 4 — выпускной распределительный вал: 5 — корпус подшипников распределительного вала: 6. 8 — уплотнителвные кольца; 7- направляющая труба, 9 — крышка головки блока; 10 — кронштейн крепления жгута проводов: 11 — заглушки; А — отличительный поясок впускного распределительного вала.

Клапаны го конструкции подобны клапанам двигателя мод. 2110, но имеют меньший диаметр тарелок и стержней У впускного клапана диаметр тарелки 29 мм, у выпускного — 25,5 мм. Диаметр стержня впускного клапана (6,975+0,007! мм, выпускного — (6,965±0.007) мм.

На каждый клапан установлено по одной пружине. Длина пружины в свободном состоянии 38,19 мм, под нагрузкой (240±9,5! Н [(24,5±0,98) кгс] должна быть 32 мм. а под нагрузкой (550+27.5) Н [(56,1±2,8) кгс] -24 мм,

Клапаны приводятся в действие кулачками распределительных валов через цилиндрические гидротолкатели, расположенные в направляющих отверстия): головки блока цилиндров по оси отверстий под клапаны. Гидротолкатели автоматически устраняют зазор в клапанном механизме, и поэтому при техническом обслуживании автомобиля проверять и регулировать зазор в клапанном механизме не требуется.

Масло для работы гидротолкателей подводится из системы смазки по вертикальному каналу в блоке цилиндров к каналу в головке блока цилиндров около 5-го болта крепления, а затем по верхним каналам, выполненным нэ нижней плоскости корпуса подшипников. По этим же каналам подводится масло и для смазки шеек распределительны* валов. В вертикальном канале головки блока цилиндров расположен обратный шариковый клапан, не допускающий слива масла из верхних каналов после остановки двигателя.

Для привода клапанов служат два распределительных вала: впускной и выпускной. Валы отлиты из чугуна и снабжены пятью опорными шейками, которые вращаются в гнездах, выполненных в головке блока цилиндров и в одном общем корпусе подшипников распределительного вала Для повышения износостойкости рабочие поверхности кулачков и шейка под сальник отбелены, чтобы отличить впускной распределительный вал от выпускного, на впускном валу около первой опоры выполнен отличительный поясок А.

От осевых перемещений валы удерживаются упорными буртиками, расположенными по обе стороны от передней опоры. Передние концы распределительных валов уплотнены самоподжимными резиновыми сальниками. Задние отверстия, расположенные по оси валов в головке блока цилиндров и корпусе подшипников, закрыты обрезиненными колпачковыми заглушками

Проверка технического состояния и ремонт головки блока цилиндров аналогичны описанным для двигателя мод. 2110.

Для ремонта Вам потребуются: приспособление для сжатия клапанных пружин, приспособление для выпрессовки и оправка для запрессовки маслосъемных колпачков, торцовый ключ «на 10». шестигранник «на 10», отвертка, пинцет

2.Выверните датчик указателя температуры охлаждающей жидкости из заднего торца головки блока.

3.Выверните датчик сигнальной лампы аварийного падения давления масла из корпуса подшипников распределительных валов.

4.Выверните два болта крепления и снимите кронштейн топливных трубок.

Вернуться и просмотреть весь раздел: Ремонт двигателя модели ВАЗ 2112

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья.
(Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.
Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на LADA-10.ru от ВКонтакте запущены в августе 2013 года

У нас тоже Лада

Cайт создан в 2010 — 2021 гг. © В соответствии с законом об авторских и смежных правах, перепечатка любых материалов сайта, возможна только с разрешением администрации (Kонтакты) и при указании прямой ссылки lada-10.ru

Замена и ремонт ГБЦ ВАЗ

Ремонт и замена головки блока цилиндров ВАЗ (Lada)

Ремонт головки блока цилиндров автомобиля ВАЗ (Лада) проводится различными способами в зависимости от сложности такой неисправности. В некоторых случаях решить проблему можно при помощи обычных слесарных работ, но если речь идет о возникновении трещины, то в таких случаях применяются более радикальные методы, например, аргонная сварка.

Если вас интересует ремонт ГБЦ автомобиля ВАЗ в Смоленске, то мы с радостью придем к вам на помощь. В зависимости от повреждения головки блока цилиндров мы готовы осуществлять любые типы работ, связанные с ремонтом и диагностикой, а также регулировкой ГБЦ. На такие виды мы предлагаем весьма привлекательные цены, а также проводим их с обязательной гарантией, что является подтверждением нашего профессионализма.

Почему ремонтировать ГБЦ ВАЗ (Лада) лучше у нас

Наш автотехцентр авторизован международным производителем Motul. Мы обладаем достаточным и подтвержденным уровнем компетенции для диагностики и ремонта автомобилей любых марок. А в распоряжении наших мастеров практический стаж от 10 лет и полный набор необходимого для этого оборудования – ремонтного и диагностического, расходных материалов, технических жидкостей. Мы регулярно обновляем оборудование и специализированное программное обеспечение к нему, производим все работы в кратчайшие сроки.

Для полноценного ремонта и обслуживания автомобилей ВАЗ (Lada) мы располагаем:

  • 23 постами;
  • 18 подъемниками;
  • оригинальными запчастями – всегда в наличии и к наиболее распространенным моделям зарубежных и отечественных производителей;
  • фирменными маслами Motul в ассортименте.

Мы обслуживаем частных лиц, ИП и крупные предприятия. Сотрудничать с нами всегда выгодно благодаря:

  • гарантии, предоставляемой на все работы;
  • индивидуальному подходу при обсуждении условий и сроков оплаты;
  • расширенной дисконтной программе для постоянных клиентов.

Стоимость основных работ по ремонту ГБЦ ВАЗ 2101-2107

Наименование работСтоимость
Замена прокладки ГБЦот 5000 ₽
Ремонт ГБЦот 5000 ₽

Стоимость основных работ по ремонту ГБЦ Калины (Kalina) и Приоры (Priora)

Наименование работКалинаПриора
Замена прокладки ГБЦот 3800 ₽от 3800 ₽
Замена прокладки ГБЦ 16Vот 5000 ₽от 5000 ₽
Ремонт головки блока цилиндровот 5000 ₽от 5000 ₽
Ремонт головки блока цилиндров 16Vот 6000 ₽от 6000 ₽
Замена головки блока цилиндров 16Vот 4200 ₽от 4200 ₽

Для постоянных клиентов действует дисконтная программа.

Выше приведены цены только на основные работы. Мы всегда рады ответить на ваши вопросы по телефону или лично, чтобы помочь решить вашу проблему и точно сформулировать стоимость работ специально для вашего автомобиля.

Замену и ремонт ГБЦ каких моделей ВАЗ (Lada) мы осуществляем

Автотехцентр Motul Expert в Смоленске занимается ремонтом и заменой головки блока цилиндров автомобилей ВАЗ всех моделей:

ВАЗ 2121, ВАЗ 2131, Lada Granta, Lada Kalina, Lada Largus, Lada Priora, ВАЗ 1111 Ока, ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, ВАЗ 2120 Надежда, ВАЗ 2123, ВАЗ 2129, ВАЗ 2328, ВАЗ 2329, Lada EL Lada, Lada Revolution, Lada Vesta, Lada Vesta concept, Lada XRAY concept.

Ремонт двигателя ВАЗ 2110, 2111, 2112

Автомобили семейства ВАЗ-2112 выпускались с одним из двух 16-клапанных двигателей – 21124 и 21120. Рабочий объём у этих моторов разный, а деталь под названием «ГБЦ» используется одна – её обозначают цифрами 2112-1003011. Ходят слухи, что головка блока цилиндров от мотора 21120 не подходит к 24-му двигателю, а вот обратная замена возможна. Однако в каталоге запчастей есть только один артикул, и он подходит для двух моторов сразу. Дальше рассматривается, какие действия по ремонту ГБЦ ВАЗ-2112 можно выполнить самим. Будем говорить только о 16-клапанниках.

Пример с выполнением демонтажа у нас показан на видео. Смотрим.

Вывод

Таким образом, проводится капитальный ремонт головки блока цилиндров 16-клапанного двигателя ВАЗ 2112. Этот процесс на автосервисе займет 1-2 дня, а вот у себя в гараже автолюбитель может потратить времени намного больше, поскольку скажется нехватка инструмента. Так, рекомендуется проводить ремонт ГБЦ на автосервисах, где все сделает намного быстрее и качественнее. Конечно, это ударит по карману, поскольку качественный и капитальный ремонт этот детали будет стоить в среднем около 7000-10000 руб. вместе с запасными частями.

Снятие и установка двигателя ВАЗ 2110, 2111 и 2112

Ресурс двигателя ВАЗ 2110, ВАЗ 2111 или ВАЗ 2112 в среднем составляет 125-200тыс. км. пробега и сильно зависит от множества факторов (качества сборки на заводе, от качества моторного масла, ухода за двигателем и манеры езды). В некоторых случаях удобнее заменить двигатель с боре, чем выполнять его капремонт..

Снятие двигателя в сборе

Потребуется: помощник, смотровая яма или эстакада, подъемное устройство (таль тельфер или лебедка грузоподъемностью не менее 200кг.), набор инструментов.
1. Снять капот. Пометить маркером положение четырех шайб, чтобы упростить его обратную установку.

2. Сбросить давление в топливной системе, включив стартер на10-15с. при отключенной фишке с проводами от бензонасоса (или сняв его предохранитель).

3. Снять аккумуляторную батарею.

4. Снять пластиковую накладку двигателя.

5. Снять корпус воздушного фильтра.

6. Отсоединить трос привода дроссельной заслонки от двигателя.На двигателе ВАЗ 21124 (1,6л) поддеваем отверткой стопорную пружину и снимаем ее с сектора. Затем повернув сектор против часовой стрелки до упора, извлекаем наконечник троса из прорези сектора. Извлекаем трос вместе с резиновым держателем из кронштейна крепления оболочки троса (кронштейн выполнен заодно с впускным модулем).На двигателе ВАЗ 2112 (1,5л) снимаем пластмассовый наконечник троса и отворачиваем гайку. Извлекаем трос из кронштейна.

7. Отсоединить колодку проводов от ДПДЗ.

8. Отсоединить колодку проводов от РХХ (см. 8.4.9, п. 2 и 3).

9. Отсоединить шланг ВУТ от впускного модуля/ресивера.

10. На двигателе ВАЗ 2112 (1,5i) отсоединить колодку с проводами от модуля зажигания. А на двигателе ВАЗ 21124 (1,6i) от четырех катушек зажигания.

11. Отсоединяем колодку с проводами от ДПРВ. Отсоединить колодку с проводами от ДПКВ.

12. Отсоединить колодку с проводами от клапана продувки адсорбера. Разъединить колодки с проводами от колодки форсунок.

13. На двигателе ВАЗ 2112 (1,5i) отсоединить колодку с проводами от датчика уровня масла в поддоне картера. Отсоединить колодку с проводами от датчика температуры охлаждающей жидкости.

14. Отсоединить колодку с проводами от датчика указателя температуры. Снять колодку проводов от датчика детонации, которых находится под впускноым модулем.

15. Отсоединить от двигателя провода с «массой» и наконечник провода отрицательного вывода аккумулятора. Снять колодку провода от датчика аварийного давления масла.

16. Отсоединить топливопроводы от двигателя (на двигателе ВАЗ 21124 сливной топливопровод отсутствует). Снять генератор.

17. Слить тосол. Слить масло из двигателя.

18. Слить масло с коробки передач.

19. Отсоединить шланги системы охлаждения двигателя от термостата. На двигателе ВАЗ 2112 (1,5i) снять приемную трубу, а на двигателе ВАЗ 21124 (1,6i) снять каталитический коллектор.

20. Снять коробку передач.

21. Стянуть подшипники ступиц передних колес болтами М16 с гайками и шайбами. Завернуть один из болтов крепления коробки передач (с надетой на него широкой шайбой) в верхнее резьбовое отверстие блока цилиндров с левой стороны. Привязываем к нему трос для подъема двигателя. Другой конец троса привязываем к монтажной проушине, закрепленной на головке блока цилиндров, и подвешиваем двигатель на лебедке.

22. Снять нижнюю и верхнюю подушки двигателя.

23. Последнее крепление двигателя ВАЗ 2110 — правая подушка. Отвернуть верхнюю гайку правой подушки двигателя, а затем лебедкой поднимаем двигатель и извлекаем его из моторного отсека. Помощник должен следить за тем, чтобы мотор в процессе демонтажа ничего не повредил в моторном отсеке. Внимание: вес двигателя ВАЗ 2110 около 120кг. (+-10кг. в зависимости от модели).

Установка двигателя

Установка двигателя производится в обратном порядке. Затем залейте новое моторное масло в двигатель, масло в КПП и тосол в расширительный бачок.

Про цены двигателей ВАЗ 2110, 2111 и 2112

Примерная стоимость двигателей:

  1. мотор ВАЗ 2111 8кл. — 60 000руб.
  2. мотор ВАЗ 2112 16кл. — 69 000руб.
  3. мотор ВАЗ 21126 16кл. 1.6 — 100 000руб. (см. также его установку на ВАЗ 2110).

Купить двигатель ВАЗ 2110, 2111 или 2112 можно в интернет-магазинах.

Снять и установить двигатель своими руками..

Ключевые слова:
xn--2111-43da1a8c.xn--p1ai

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

  • специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;

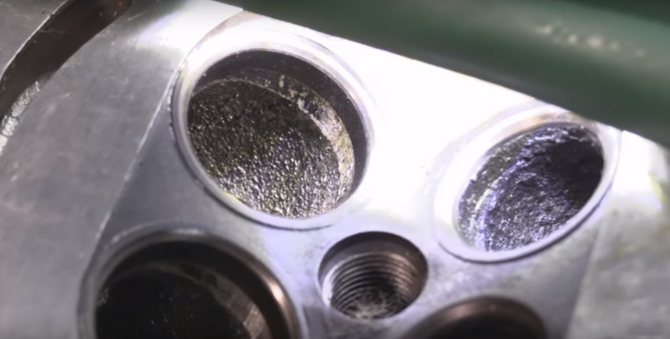

  • однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

Читать также: Генератор газель некст камминз

В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.

Как поменять своими руками?

Замена прокладки ГБЦ в ВАЗ 2112 16 клапанов своими руками — довольно сложная процедура. Менять уплотнитель головки блока самостоятельно надо при наличии определенных знаний и опыта.

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

  • комплект накидных ключей;
  • свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
  • динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
  • емкость для сбора отработанной жидкости;
  • две отвертки — с крестовым и плоским наконечником;
  • чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

  1. Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
  2. Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
  3. В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
  4. Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
  5. Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
  6. Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
  7. После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
  8. Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
  9. Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
  10. Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
  11. Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
  12. Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
  13. После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м. Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов. Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
  14. Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.


Демонтаж головки после отключения всех магистралей и датчиков


При установке прокладки проследите за правильностью монтажа отверстия для подачи масла


Затягивайте болты ГБЦ на двигателе ВАЗ 2112 по этой схеме

Процесс замены для 16 клапанного авто

Процедура подмены прокладки ГБЦ на ВАЗ 2112 с движками, которые имеют 8 и 16 клапанов похожа. Для ее проведения нужно приготовить:

  • набор накидных и гаечных ключей;
  • динамометрический ключ;
  • новый расходный материал;
  • тару для слива ОЖ;
  • незапятнанные тряпки.

Для удобства проведения процедуры лучше пользоваться эстакадой либо смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы
  1. Сначала следует обесточить автомобиль методом снятия минусовой клеммы с АКБ.
  2. Потом нужно слить тосол в приготовленную емкость.
  3. Если ремонт осуществляется после поездки, то в топливной системе нужно скинуть давление. Для этого необходимо надавить на защелку и отсоединить провода топливного насоса от других проводов.
  4. На последующем шаге от выпускного коллектора нужно отсоединить приемную трубу системы выхлопа.
  5. Дальше снимается термостат.
  6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
  7. Потому что изменяется только прокладка, головка демонтируется в сборе с распредвалами.
  8. Совместно с головкой блока цилиндров снимается корпус подшипников и топливная рама.
  9. Потом необходимо отсоединить датчик, показывающий уровень давления масла в движке и датчик положения распредвалов.
  10. Дальше ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
  11. Зубчатый шкив необходимо зафиксировать, чтоб он не проворачивался. Потом следует отвернуть крепежный болт и снять его с шайбой.
  12. Дальше, воспользовавшись 2-мя отвертками, необходимо снять шкив с распредвала.
  13. На последующем шаге отсоединяется охлаждающая система и датчик температуры ОЖ.
  14. Для окончательного демонтажа на силовом агрегате с 16 клапанами необходимо выкрутить согласно схеме болты и вытащить их вкупе с шайбами.
  15. Вкупе с ГБЦ снимается древняя прокладка.

Демонтируем ГБЦ вкупе с прокладкой

  • Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старенькой прокладки и загрязнений.
  • Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
  • Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, необходимо расположить так, чтоб оно размещалось, как показано на фото.

Отверстие с медной оконтовкой

  • До того как монтировать головку блока цилиндров на место, следует проверить все метки на валах.
  • Закручиваются винты согласно схеме на фото в 4 шага. Момент, с каким болты затягиваются, указан в аннотации по эксплуатации ВАЗ 2112.

    Схема закручивания крепежных болтов

  • Сборка осуществляется в оборотной последовательности.
  • После сборки производится нужная регулировка клапанов и натяжение ремня ГРМ.

    Таким макаром, подмена прокладки ГБЦ на ВАЗ 2112 16 клапанов -несложный процесс, принципиально, соблюдать последовательность разборки и сборки.

    Ремонт ГБЦ ваз 2112 V16 ( часть 1 )

    Всем доброго времени суток!

    ВОЗМОЖНО ЕСТЬ ОШИБКИ! ПИСАТЬ ЗАКОНЧИЛ В 5 НОЧИ … ДНЕМ ПРОВЕРЬ ЕЩЁ РАЗ

    Произошла беда =( Долго понять не мог в чем причина ( куда то уходил тосол )
    Всё что можно посмотрел… Не где не чё не течет…
    Заметил густой белый дым из выхлопа…
    Из выхлопа капал конденсат. Да да… Я попробовал его на язык, вердикт был ( тосол )
    Короче.
    Заехал в гараж выкрутил свечи и тут мне стало всё понятно… В первом цилиндре свеча чёрная… Со шматками нагара. Свечу в цилиндр, поршня влажная. Видно было одблиски влаги.

    Пугался чем тока мог… На форумах писали Трещина в гбц, трещина в блоке ууу… Страшно было гадать.
    Финансы ограничены… ДА и самому интересно… Вообщем было решено разобрать самому …
    Это моя первая разборка ГБЦ! Просьба сильно меня не пинать если где то ошибусь.

    Любителям терять болты ( разрезаем баклашку и туды всё кидаем ) =) И ничего не потеряется)

    Я начал разбирать с Газа Распределительного Механизма

    Ставим машину на 1 скорость и срываем болты со шкивов распредвалов.

    Демонтируем ремень генератора и шкив ремня генератора.
    КАК СНЯТЬ ШКИВ ГЕНЕРАТОРА ? ( Да да этот способ не очень хорош для стартера, но всё так и я им пользуюсь. ) Можно фиксировать, зажимать и т д. А можно взять вороток с головкой, вставляем ключ ( вороток ) в болт шкива генератора, операем его в рычаг и помощника просим крутануть стартером 1 секунду. ( Если не уверены в помощнике снимите фишку с блока зажигания ) Болт срывается и мы радуемся =)

    Пока вы далеко не уползли сливаем антифриз ( тосол ) с двигателя. Смотрим на масляный щуп… Видите его? Отлично долго на него не смотрите, просто снимайте =)
    Так вот а рядом с колодцем куда щуп вставляется, откручиваем пробку в блоке цилиндров. Антифриз ( тосол )уверенной струей рванет в радиатор. Будьте готовы к этому.

    Если кто не знает, демонтируем натяжной ролик ГРМ, снимаем ремень. Трындец меткам =)
    Снимаем шкивы… Не снимаются ? =) Качаем шкив влево — вправо и тянем на себя.
    ВНИМАНИЕ! Шпонка! Снимая шкив ловите шпонку. Это такая маленькая железная гадость =) которая любит теряться или куда то выпадать.

    Снимаем ВВ провода ( пронумеруйте кто не уверен что поставит правильно )
    Снимаем блок зажигания.
    Отсоединяем гофру от ресивера, сапун, снимаем фишку ДМРВ.
    Снимаем все шланги с ресивера ( шланги охлаждения фиксируем в самой высокой точке, можно засунуть за распорку ) Отсоединяем фишки РХХ и датчика положения ДЗ, снимаем тросик газа. Так же снимаем шланги с ресивера ( Вакуумник, регулятор топлива и т д ) Откручиваем ресивер от подушек. Скручиваем 4 хомута с патрубков впуска. Снимаем ресивер.

    Откручиваем термостат полностью!
    Выше термостата незабываем про 2 массы.

    Снимаем выхлоп ( открутить его скорее всего получится только со штанами… )
    Откручиваем бензопровод ( сделайте пометку на одном из шлангов ( можно ножиком поцарапать штуцер ) Там будут колечки ( резиновые ) под замену.

    Хотелось бы обратить ваше внимание! Перед тем как открутить крышку! КУПИТЕ НОВУЮ ГОЛОВКУ! Затяжка может быть очень сильной. ПОНАДОБИТСЯ УДЛИНИТЕЛЬ.
    Не совсем правильно будет срывать и сразу откручивать по одному болту…
    По началу просто срываем все болты
    Затем ослабляем все болты
    Потом можно откручивать в произвольном порядке.
    Так вы никогда не деформируете деталь.

    Все знают что гбц в произвольном порядке закручивать не стоит.
    Правильная закрутка по схеме 1.2.3.4.5.6.7.8.9.10
    РАСКРУЧИВАЕТСЯ ОНА В ОБРАТНОМ ПОРЯДКЕ!
    То есть 10.9.8.7.6.5.4.3.2.1
    ПОЧЕМУ? объясню когда будем собирать.
    По порядку болты не откручиваются! По порядку они срываются! сорвали 10.9.8.7.6.5.4.3.2.1? Расслабили ? Откручивайте дальше хоть как =)

    Всё открутили ? =)
    Вытаскиваем головку. Остальное можно сделать дома, или если тепло в более свободном пространстве.
    Теперь осталось найти причину поломки =)
    Чё я там обнаружил ?) Об этом я вам расскажу завтра =)))))
    Есть вопросы?) Жду =)))

    Ремонт ГБЦ ЗМЗ- 406, ВАЗ 2112

    ЦЕНЫ НА РЕМОНТ

    Замена маслосъемных колпачков (ЗМЗ- 406,ВАЗ 2112)30,00руб.клапан
    Замена направляющих (ЗМЗ- 406, ВАЗ 2112)50,00руб.клапан
    Замена седла с фрезеровкой по сварке (ЗМЗ- 406, ВАЗ 2112)1 183,00 руб.седло
    Замена седла с фрезеровкой после замены (ЗМЗ- 406, ВАЗ 2112)910,00руб.седло
    Изготовление седла (ЗМЗ- 406, ВАЗ 2112) (30%)800,00руб.седло
    Изготовление седла (ЗМЗ- 406, ВАЗ 2112) (40%)800,00руб.седло
    Притирка клапанов (ЗМЗ- 406, ВАЗ 2112)55,00руб.клапан
    Притирка клапанов без фрезеровки (ЗМЗ- 406, ВАЗ 2112) (без гарантии)110,00руб.клапан
    Разборка ГБЦ (ЗМЗ- 406, ВАЗ 2112)600,00руб.шт.
    Развертка направляющих (ЗМЗ- 406, ВАЗ 2112)50,00руб.клапан
    Сборка ГБЦ (ЗМЗ- 406, ВАЗ 2112)700,00руб.шт.
    Сборка ГБЦ без разборки (ЗМЗ- 406, ВАЗ 2112)800,00руб.шт.
    Фрезеровка седел (ЗМЗ- 406,ВАЗ 2112)115,00руб.клапан

    КОГДА НУЖЕН РЕМОНТ ГБЦ

    Среди восстановительных работ ремонт головки блока цилиндров автомобильных двигателей пользуется наибольшим спросом. В СПб восстановительные работы по двигателям внутреннего сгорания можно поручить компании «Авторесурс». Данное инновационное предприятие существует более 18 лет и основано на базе автомастерских, обслуживающих автогонщиков. За всё время существования центр восстановления двигателей завоевал безупречную репутацию в Санкт Петербурге. Здесь выполнят ремонт максимально качественно, с учётом всех современных технологий, предоставив за приемлемые деньги только положительный результат.

    Если для вашего автомобиля пришло время капительного ремонта двигателя, то ремонт головки блока цилиндров в СПб можно поручить мастерам из «Авторесурса». Это опытные ребята, работающие на высокоточном металлообрабатывающем оборудовании с программным управлением. Знания и опыт в слесарном деле, и полное понимание стандартизации, системы допусков и посадок позволит провести работы быстро, точно и правильно. Никаких ошибок, «человеческого фактора». Здесь шлифовка гбц будет выполнена строго в соответствии с требованиями предприятия, разработавшего и выпустившего двигатель.

    Любой ремонт головки блока цилиндров начинается с контроля состояния:

    • Нижней плоскости (проверяется лекальной линейкой и набором щупов);
    • Опорных шеек кулачкового вала и подшипников (их износа);
    • Втулок и стержней клапанов (их износа);
    • Таких элементов как сёдла, рычаги, кулачки, коромысла.

    На головке не должно быть заусениц, засечек (это снижает герметичность и ухудшает работу механизма).

    Если износ клапанного и распределительного механизмов дошёл критической точки, то только расточка головки поможет вернуть двигателю утраченные свойства. Естественно первоначально проводится диагностика, разборка двигателя, тщательный осмотр гбц и только затем принимается решение о выполнении тех или иных ремонтно-восстановительных работ.

    Правильные работы по ремонту головки блока цилиндров

    ​После разборки гбц наш центр ремонта выполнит очистку головки блока всеми существующими ныне способами:

    • Пескоструйной обработкой;
    • «Холодной» и «горячей промывкой»;
    • Ультразвуковой очисткой.

    Для каждой конкретной модели двигателя применяются свои способы очитки. Мы помним о том, что использовать абразивные средства стоит особо осторожно, чтобы не нарушить структуру металлических деталей, поэтому при необходимости используем более бережные методы очистки.

    После разборки и промывки детали визуально и контрольно измерительной аппаратурой проверяют на дефекты. Основные дефекты гбц:

    • Сильный износ седла или прогар клапана (поможет опрессовка гбц и установка новых клапанов);
    • Повреждения поршней, цилиндров, поршневых колец, подшипников из-за детонации;
    • Прогары и деформация плоскости гбц вызванные утечкой газов или охлаждающей жидкости;
    • Повреждение прокладки гбц (неправильный монтаж);
    • Повреждение головки вследствие неправильных сборочных работ (не тот порядок затяжки болтов, применение более высоких значений моментов затяжки при сборке).

    Кроме дефектов клапанного механизма существуют ещё дефекты распределительного вала:

    • Нагар на кулачках вала и коромыслах;
    • Износ кулачков;
    • Обрыв распредвала или коромысла;
    • Повреждение подшипников вала;
    • Дефекты гидрокомпенсаторов.

    Поломок с двигателем может быть много, но своевременный ремонт гбц в СПб от центра «Авторесурс» позволит сэкономить, получив качественную услугу.

    Как отремонтировать головки блока цилиндров на ВАЗ-2112

    Одной из самых значимых частей автомобильного двигателя является головка блока цилиндров. От функционального состояния этого конструктивного элемента зависит надежность и стабильность работы мотора. На автомобилях семейства ВАЗ-2112 компоновалась одна и та же ГБЦ – её цифровое обозначение 2112-1003011.

    Как известно, в ходе эксплуатации транспортного средства большим нагрузкам подвергаются все узлы и агрегаты. Головка не является исключением, кроме того, именно на эту деталь воздействует практически половина всех нагрузок, которым подвержен ДВС. Вполне естественно, что этот конструктивный элемент также периодически нуждается в обслуживании и ремонте. Ремонт головки блока цилиндров ВАЗ-2112 можно осуществить в гараже, при наличии необходимого инвентаря и небольших специфических знаний.

    Когда необходим ремонт?

    ГБЦ собой представляет своеобразную крышку, закрывающую блок цилиндров. Плюс ко всему, этот элемент за счет специальной прокладки герметизирует камеры сгорания. В большинстве случаев, при проведении локального ремонта и во время обслуживания двигателя ВАЗ-2112, демонтаж элемента не требуется. Снимать и ремонтировать ГБЦ необходимо в случае:

    • Замены втулок и клапанов;
    • Удаления нагара с узлов и агрегатов;
    • Замены герметизирующей прокладки;
    • Механической обработке соседних элементов.

    Полностью утрачивать свои функциональные свойства деталь может лишь за некоторым исключением. Например, во время закипания мотора. Даже после единичного случая критического перегрева на поверхности ГБЦ могут появиться трещины. Если попытаться охладить деталь водой, то может вовсе произойти её деформация.

    Как восстановить ГБЦ на ВАЗ-2112?

    Прежде, чем приступать к ремонту детали, её необходимо демонтировать. Первым делом снимается клемма минус от АКБ, последовательно отсоединяются все датчики и шланги. Разъединив все сопутствующие элементы, можно снимать и крышку ГБЦ. Сама головка снимается вместе с прокладкой и её дальнейший разбор лучше всего проводить на специальном станке. Разбор подразумевает демонтаж гидротолкателей и валов.

    Зачастую ремонт головки блока цилиндров сводится к чистке и исправлению дефектов направляющих, выпускных сёдел. Многочисленные трещины, сколы, утрата правильной геометрической формы элементов – не повод для замены, а повод для ремонта. Для обработки выпускных сёдел лучшего всего использовать зенковки – специальный инструмент для работы с отверстиями в деталях механизмов. Стоят они сравнительно недорого, и обойдутся дешевле, чем полная замена сёдел.

    HellMotor — ремонт двигателя и его деталей (расточка, хонингование, шлифовка, фрезеровка плоскости)

    HellMotor

    Ремонт головки блока цилиндров, шлифовка ГБЦ

    Прайс лист на станочные работы по ремонту головки блока цилиндров

    Подробнее по телефону: 8 (495) 766-68-66

    Ремонт ГБЦ, полная программаВАЗ 2101-21083, Таврия; АЗЛК3360
    Ока2000
    ГАЗ-4023360
    ГАЗ-406, ВАЗ 21126320
    Сборка ГБЦ , регулировка зазоровВАЗ 2108 — 210832500
    Рассухарить клапанаВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, Ока, Таврияза единицу20
    Иномарка, Мотоза единицу30
    Засухарить клапанаВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, Ока, Таврияза единицу20
    Иномарка, Мотоза единицу30
    Замена маслосъемных колпачковВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, Ока, Таврияза единицу20
    иномарказа единицу70
    Замена направляющих втулок клапановВАЗ 2101-21083, Ока, Таврияза единицу150
    ВАЗ 2112; ГАЗ-402, ГАЗ-406, АЗЛКза единицу150
    иномарказа единицу200
    Правка седелВАЗ, ГАЗ-406, Ока, Таврия60
    ГАЗ-402, АЗЛК90
    иномарка100
    Правка рабочей фаски старого клапана, чисткаВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, Ока, Таврия40
    иномарка70
    Притирка клапанаВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, Ока, Таврия60
    Иномарка. Правка старого клапана перед притиркой обязательна!80
    Замена седла с изготовлением седлаотечественные автомобили1500
    иномарка1800
    Замер клапанного механизмаза 1 клапан50
    При выполнении штучной работы+20%
    Расточка постели распредвалаВАЗ, Таврия/Оказвоните
    АЗЛК, ГАЗ, УАЗзвоните
    Иномарказа 1 цилиндрзвоните
    Укладка вала (показательная)+20%
    Ремонт постели распредвалаВАЗ 2108-21083звоните
    ГАЗ-402звоните
    ГАЗ-406, ВАЗ-2112две осизвоните
    Иномаркаодна осьзвоните
    Длина вала более 600 мм+ 25%
    Укладка вала (показательная)+ 20%

    * на услуги, отсутствующие в прайс-листе и нестандартные операции, цены договорные
    ** грязные детали принимаются в работу только при условии заказа мойки
    *** цены действительны на 01.01.2018 и являются ознакомительными
    **** на срочные заказы +50%

    Ремонт головок блока цилиндров

    Ремонт головки блока цилиндров может состоять как из одной, так и большого комплекса различных технологических операций. Вот некоторые виды из них: правка плоскости / шлифовка головки блока цилиндров (ГБЦ), фрезеровка головки блока цилиндров, опрессовка ГБЦ, мойка ГБЦ, сборка / разборка клапанного механизма, замена маслосъемных колпачков, замена направляющих втулок клапанов, замена седла клапана, правка седла клапана, правка и чистка рабочей фаски клапана, притирка клапана, ремонт постели распредвала, замер и регулировка зазора клапанного механизма, ремонт свечного отверстия. Далее немного подробнее рассмотрим каждую из них. Механика ремонт ГБЦ:

    Правка / шлифовка плоскости головки блока цилиндров

    Самой распространенной поломкой при перегреве двигателя является деформация привалочной плоскости головки блока цилиндров. Это происходит как с алюминиевыми головками, так и с чугунными. Для выявления величины прогиба ГБЦ используется специальный измерительный инструмент, а шлифовка головки блока цилиндров (правка плоскости) выполняется на вертикально – фрезерном станке или плоскошлифовальном станке. Так же величина прогиба влияет на количество необходимых проходов фрезы для выравнивания плоскости ГБЦ. Данную технологическую операцию иногда называют фрезеровка головки блока цилиндров.

    Опрессовка головки блока цилиндров

    В большинстве случаев визуально обнаружить трещину в головке блока цилиндров практически не возможно. Для выявления микротрещин в «теле» гбц применяется опрессовка. Суть данной операции заключается в подачи воздуха под давлением в канал охлаждения разогретой гбц. Для этого используется специальная ванна с горячей водой — около 80 градусов С, а все окна рубашки закрываются резиновыми уплотнителями. Для подачи воздуха оставляют один открытый канал. Утечки определяют по наличию пузырьков воздуха.

    Мойка головки блока цилиндров

    Перед сборкой ГБЦ обязательна её мойка. Предусматривается несколько видов моек: технологическая (черновая), чистовая, мойка в ультразвуковой ванне, химическая мойка. Для достижения наилучшего результата можно использовать сразу несколько видов моек. После мойки ГБЦ обязательно продувается от остатков моющего раствора.

    Сборка / разборка клапанного механизма головки блока цилиндров

    Разборка гбц — это важный процесс, который позволяет выявить необходимый объем работ для восстановления детали. одновременно с разбором проводится дефектовка и необходимые замеры. Тщательно осматриваются и промеряются клапана, направляющие втулки клапанов, седла клапанов. Замене подлежат детали, износ которых превышает допустимые значения.

    Замена маслосъемных колпачков

    При сборке ГБЦ обязательно устанавливается новые комплект маслосъемных колпачков или их еще называют сальниками клапанов. От правильности их установки и качества самих колпачков зависит надежная работа двигателя. Мы используем детали известных мировых брендов, доказавших свою надежность своих изделий многолетним опытом эксплуатации.

    Замена направляющих втулок клапанов

    При сильном износе направляющие втулки клапанов подлежат замене. Для это необходимо предварительно разогреть ГБЦ, и с помощью спец инструмента извлечь старую втулку. После этого устанавливается новая направляющая втулка клапана, заранее охлажденная. Если в головке блока цилиндров разбито посадочное отверстие под втулку, то изготавливается ремонтная втулка с увеличением внешнего размера.

    Замена седла клапана

    На этапе разбора ГБЦ, обязательной дефектовке подвергаются седла клапанов. При наличии на них сколов, прогаров, раковин, либо при просадке их в тело головки необходима их замена. Это очень ответственная и тонкая работа. На станке вырезается старое седло. Далее изготавливается новое седло с заданными параметрами. Оно охлаждается и устанавливается в посадочное место с определенным натягом.

    Правка седла клапана

    Правка седла клапана выполняется для восстановления заводских параметров седел. Для это используются специальные фрезы. При выполнении данной операции очень важно соблюсти соосность кромки седла и направляющей втулки клапана.

    Правка и чистка рабочей фаски клапана

    В процессе работы одними из самых нагруженных частей гбц являются клапана. Если после промера все размеры находятся в допусках, то клапана чистят от нагара и правят рабочую фаску под необходимым углом. При этом биение фаски относительно стержня клапана не должно превышать 0.05 мм.

    Притирка клапана

    Одна из конечных операций при сборке ГБЦ является притирка клапана. В ряде случаев она бывает не нужна.

    С использованием специальной пасты, клапан притирается к седлу, до появления ровного пояса. После этого клапан обязательно проверяется на утечки. После завершения притирки клапанов все детали промываются и продуваются от остатков притирочной пасты и абразива.

    Замер и регулировка зазора клапанного механизма

    Во многих случаях после ремонта головки и сборки, необходим замер и регулировка зазора клапанов. Специальным измерительным щупом промеряются зазоры между кулачком распредвала и толкателем клапана. Если зазор выходит из допусков заявленных производителем, то подбираются регулировочные шайбы необходимой величины. Далее они устанавливаются, и все зазоры промеряются еще раз.

    Ремонт гбц ваз 2112

    Снятие и ремонт головки блока цилиндров проводим при замене прокладки ГБЦ и ремонте клапанного механизма

    Отсоединяем минусовой провод от аккумулятора, сливаем охлаждающую жидкость.

    Отсоединяем трос привода дроссельной заслонки, приемную трубу, «массовые» провода с левого торца головки, разъемы датчиков температуры охлаждающей жидкости и давления масла, шланги отводящего патрубка системы охлаждения.

    Снимаем впускной коллектор.

    Снимаем кронштейн задней опоры силового агрегата.

    Демонтировать головку можно, не снимая впускной и выпускной коллекторы.

    Шестигранником «на 10» отворачиваем десять болтов крепления головки блока цилиндров.

    Вынимаем болты с шайбами.

    Снимаем головку блока цилиндров.

    Извлекаем прокладку ГБЦ

    Устанавливаем головку на верстак

    Демонтируем корпус подшипников распределительных валов, снимаем распределительные валы и вынимаем гидротолкатели (см. Замена гидротолкателей клапанов двигателя ВАЗ-2112)

    Ключом «на 13» отворачиваем две гайки крепления отводного патрубка системы охлаждения.

    Снимаем патрубок со шпилек.

    Ключом «на 21» отворачиваем датчик указателя температуры охлаждающей жидкости.

    Для упора клапанов при сжатии пружин подкладываем под их тарелки (снизу головки) деревянный брусок.

    Вынимаем клапаны из направляющих втулок головки цилиндров.

    Снимаем маслоотражательные колпачки с направляющих втулок и опорные шайбы пружин

    Собираем и устанавливаем головку блока цилиндров в обратной последовательности.

    Перед установкой очищаем поверхности блока цилиндров и головки от остатков старой прокладки, грязи и масла.

    Смазываем моторным маслом стержни клапанов, отверстия направляющих втулок, отверстия под гидротолкатели и новые маслоотражательные колпачки.

    Удаляем из резьбовых крепежных отверстий блока цилиндров масло и охлаждающую жидкость.

    Новую прокладку и головку цилиндров устанавливаем на блок по двум центрирующим втулкам.

    Устанавливаем болты крепления и затягиваем их в три приема по схеме

    первый прием – затяжка 20 Нм (2 кгс.м)

    второй прием – доворот на 90°

    третий прием – доворот на 90°.

    Болты крепления головки допускается применять повторно только в случае, если они вытянулись до длины не более 95 мм. Если она больше, заменяем болт новым.

    Номер болта по каталогу – 2112-1003271

    Номер прокладки ГБЦ по каталогу: — 2112-1003020; 2112-1003020-01; 2112-1003020-11.

    Некоторые операции по ремонту ГБЦ можно посмотреть в статье: — «Ремонт ГБЦ»

    Пошаговый ремонт клапанов ВАЗ-2112 16 клапанов

    Преимущества 16-клапанного двигателя, которым оснащен ВАЗ-2112, перед 8-клапанным аналогом очевидны :

    • увеличенная мощность (до 90 л. с. против 76 л. с.);
    • повышенная стойкость к детонации (благодаря корректировке камеры сгорания);
    • увеличенный срок эксплуатации (за счет оптимизации системы охлаждения);
    • упрощенная система монтажа впускных и выпускных коллекторов.

    Однако эксплуатация любой системы без должной профилактики рано или поздно приводит к ее износу и выходу из строя. Основной симптом выхода клапанов из строя – начавший троить двигатель. Наиболее распространенными проблемами, связанными с 16-клапанными двигателями, является обрыв ремня газораспределительного механизма (ремень ГРМ), прогорание клапанов и поломка гидрокомпенсаторов.

    Снятие ГБЦ на ВАЗ-2112

    Для того чтобы получить возможность проведения профилактики (будь то замена направляющих втулок, смена прокладки, удаление нагара) или же полный доступ к вышедшим из строя системам, нужно сначала снять головку блока цилиндров (ГБЦ), предназначенную для защиты узлов двигателя от внешних факторов. При капитальном ремонте рекомендуется полное снятие, разбор и тщательная промывка (горячим керосином, под давлением) всего узла. Для обычной регулировки клапанов полное снятие блока необязательно.

    Важно! Во избежание неприятностей и травм, все работы должны производиться только на остывшем двигателе. Началом демонтажа должно стать снятие «минусовой» клеммы с аккумулятора, после чего можно отключать подводящие шланги и разъемы датчиков. Весь демонтаж съемных элементов выполняется в порядке очередности: привод дросселя, заборник (приемная труба) глушителя, крепление топливных патрубков, ресивер, термостат, сам дроссель.

    Затем, если у вас нет необходимости в полном демонтаже, можно произвести снятие только крышки головки блока цилиндров.

    После демонтажа крепления задней опоры мотора рекомендуется снять распредвал, а затем убрать заднюю панель, закрывающую ремень ГРМ. Далее откручиваются все съемные крепления (всего их десять, для откручивания подойдет и обычный шестигранник). Только при выполнении всех вышеперечисленных процедур можно демонтировать блок вместе с прокладкой.

    Самостоятельная замена гидрокомпенсаторов ВАЗ-2112

    Гидрокомпенсатор (или гидротолкатель) применяется для регулировки тепловых зазоров в 16-клапанных двигателях. По сути, он представляет собой «прослойку» между распредвалом и клапаном, которая корректирует собственную толщину за счет плунжера. То есть при обороте пустой стороны «кулака» распределителя возникает пространство, которое компенсируется поднятием цилиндра гидротолкателя. Масло при этом попадает в саму полость компенсатора.

    К причинам, по которым гидрокомпенсаторы могут стать неисправными, обычно относят выработку ресурса в ходе эксплуатации, засор масляных каналов или же износ плунжера. В двух последних случаях рекомендуется проверить масляный насос и систему смазки в целом на предмет возможной неисправности. Основным симптомом выхода толкателей из строя является типичное постукивание двигателя, дополнительной проверкой – уже после снятия крышки с ГБЦ – отсутствие сопротивления при нажатии. Замену гидрокомпенсаторов лучше проводить комплексно, поскольку причины поломки одного из них одинаково влияют и на все остальные. Стоимость комплекта на ВАЗ-2112 — от двух до трех тысяч рублей.

    Сама процедура замены возможна только после снятия ГБЦ. После выявления неисправности следует убрать шкивы распределительного вала (если вы еще не демонтировали блок в целом) и снять масляный датчик давления. Далее раскручивается корпус подшипников распредвала (двадцать болтов на и удаляется кронштейн, крепящий штангу к задней опоре. Затем снимается сам распредвал, а также свечные патрубки и сальники.

    После демонтажа заглушек вы можете извлечь дефективные гидрокомпенсаторы, используя для этого магнит. Затем устанавливаются новые, и после очистки и смазки цилиндров и подшипников выполняется сборка блока (в порядке обратной последовательности).

    Замена клапанов ВАЗ-2112 своими руками

    Итак, после снятия крышки ГБЦ можно произвести визуальный осмотр блока и выявить поверхностные дефекты, такие как копоть в поршнях или нагар в камерах сгорания. В этом случае подлежат обязательной замене маслосъемные колпачки, а остальной нагар удаляется с помощью отвертки. Также рекомендуется применение специального войлока для шлифовки. Все узлы прочищаются и протираются до характерного блеска. Наличие зазоров, возникающее в случае загиба или прогорания клапанов, не всегда бросается в глаза: для их определения производится контрольный замер. Наличие на клапанах трещин и сколов — это повод для их замены на новые. Комплект обойдется примерно в две с половиной тысячи рублей.

    Для демонтажа испорченных клапанов вам понадобится специальный инструмент – «рассухариватель». Он позволяет зафиксировать сдерживающие пружины и извлечь сам клапан (для этого подойдет пинцет). Также можно извлечь и пружины – это необходимо, если вам нужно заменить маслосъемные колпачки.

    После этого, если вы хотите произвести ремонт имеющегося клапана, а не установить новый на замену, нанесите на его края специальную пасту с уплотняющей алмазной крошкой и сделайте «притирку» с помощью резинового патрубка. Для большей эффективности рекомендуется притирать не только круговыми движениями, но и вытягивая деталь вниз.

    Закончив «притирку» и удалив излишки пасты, клапан примеряется на прежнее место. Помните, что между ним и цилиндром не должно быть даже миллиметрового зазора. Если процедура не помогла – значит, нужно будет устанавливать новую деталь. Впрочем, перед монтажом ее также понадобится слегка «притереть», чтобы подогнать под ваш ВАЗ-2112.

    После обработки и установки всех клапанов сборка ГБЦ выполняется в обратной последовательности. Рекомендуется сразу же произвести проверку двигателя, чтобы удостовериться в работоспособности обновленных клапанов и избежать повтора ремонтных работ в ближайшем будущем.

    0 0 голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
