Снятие, установка и центрование раздаточной коробки

Снятие. Устанавливают автомобиль над осмотровой канавой или на подъемник. Опускают рычаг стояночного тормоза и устанавливают рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Снимают облицовку обивки кожуха пола, крышку люков рычагов и рукоятки с рычагов.

Отсоединяют гибкий вал привода спидометра от раздаточной коробки и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные валы, отсоединяют фланцы карданных валов от валов раздаточной коробки.

Отвертывают гайки 4 (см. рис. 94) болтов крепления кронштейнов подвески (опор) раздаточной коробки и снимают ее вместе с кронштейнами и прокладками 3, которые установлены под кронштейнами. Помечают каждую прокладку так, чтобы можно было поставить их на место в прежнем количестве.

Установка и центрирование раздаточной коробки. Проводятся в следующем порядке:

убеждаются в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов);

устанавливают раздаточную коробку на автомобиль, не затягивая полностью гайки 4 и 5 крепления кронштейнов подвески раздаточной коробки;

перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении находят такое ее положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный; валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова;

установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затягивают полностью гайки крепления кронштейнов подвески раздаточной коробки;

присоединяют к валам раздаточной коробки передний и задний карданные валы; присоединяют гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.

При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую, и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 3 (см. рис. 94).

Порядок подбора регулировочных прокладок следующий: убеждаются в правильной установке подушек подвески двигателя в кронштейнах (см. разд. «Снятие и установка двигателя»);

разъединяют фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи;

ослабляют гайки крепления опор раздаточной коробки к кузову, убирают регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, находят такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова;

образовавшийся зазор между полом кузова и опорами заполняют необходимым количеством прокладок;

совмещают центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, завертывают ранее ослабленные гайки крепления опор раздаточной коробки;

вставляют и закрепляют болты / крепления фланцев раздаточной коробки 2 и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно. В противном случае операции по совмещению фланцев повторяют.

Читайте так же про автомобили:

Замена КПП и раздатки с понижением 3.0 с шевинивы на ниву

Приветствую всех подписчиков и гостей.
Этот БЖ посвящен установке на ниву КПП и РК с нивы шевроле. С КПП все просто и не вызывает никаких сложностей, есть только две тонкости:
1) необходимо заранее запастись разъемом датчика заднего хода, так как на шеви датчик свой и не взаимозаменяем с датчиком нивы.
2) Со штатной кулисы КПП нивы нужно снять пластину, ограничивающую включение задней передачи без нажатия, так как она будет мешать на КПП 2123.

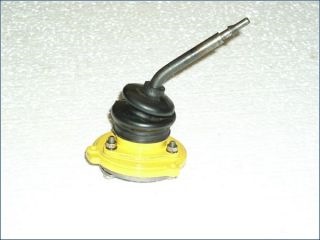

Для полного счастья себе я установил кулису КПП с измененным наклоном ручки. Получилось очень удобно, теперь не нужно тянуться за рычагом и он не упирается в панель «комфорт»

Теперь подробнее о раздатке.
Раздатка с понижением 3.0 с Нивы-Шевроле.
Корпус РК шевинивы конструктивно идентичен РК нивы 21214, отличия в более коротких шпильках подушек, один рычаг переключения и крышка под один датчик скорости.

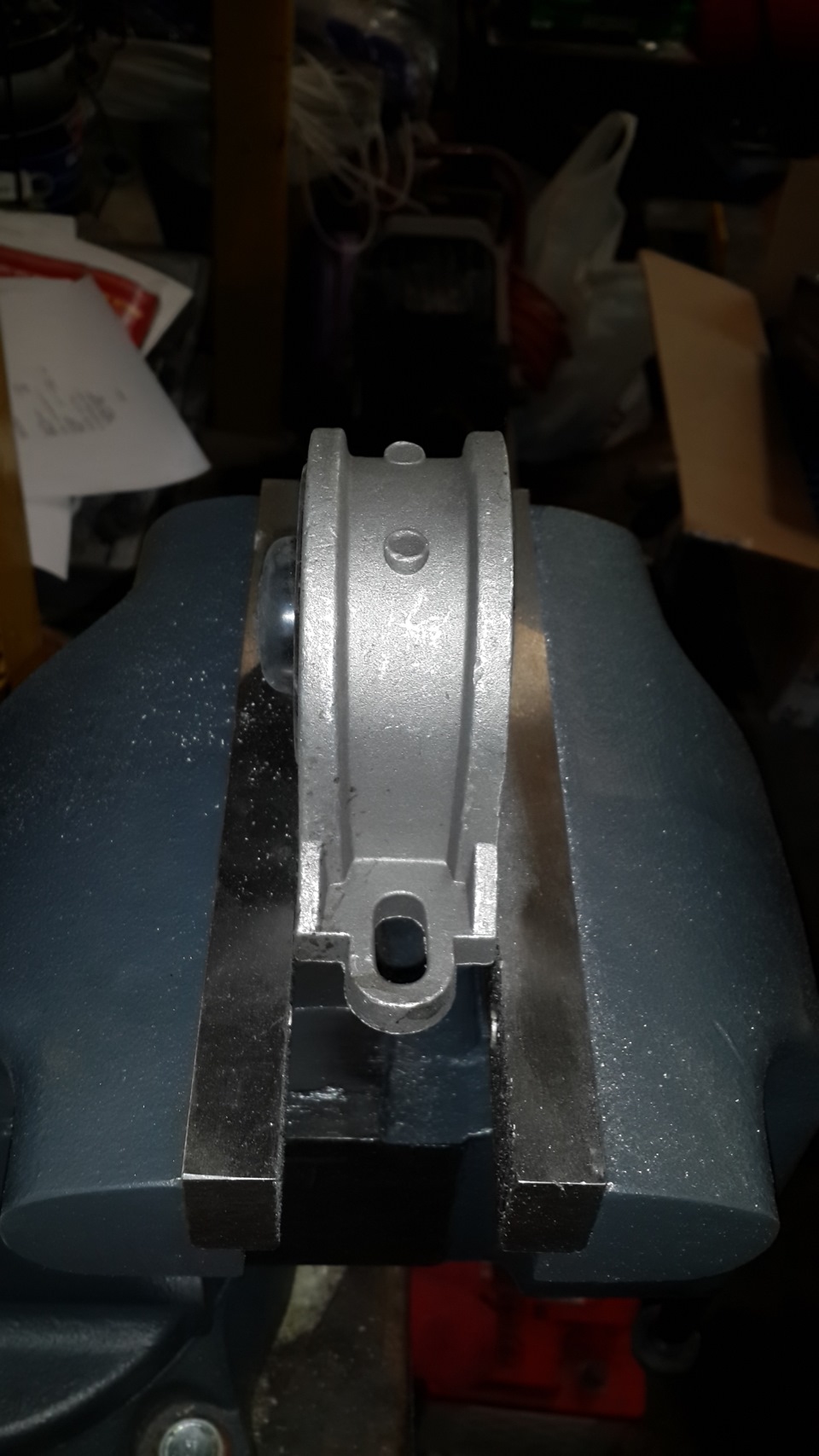

1) По шпилькам длинна была компенсирована за счет спиливания наружной части у подушки 2121

Гайки крепления подушек к РК были посажены на резьбовой герметик сильной фиксации.

2) Крышка под один датчик скорости лично меня устроила полностью, т.к панель приборов у меня цифровая и трос не нужен. Но в случае если у кого-то стоит и трос и датчик то замена этой крышки 5ти минутное дело.

3) Рычаг переключения.
Встает без проблем, резка тоннеля не требуется но в стоковом состоянии при включении пониженной он упирается в рычаг КПП.

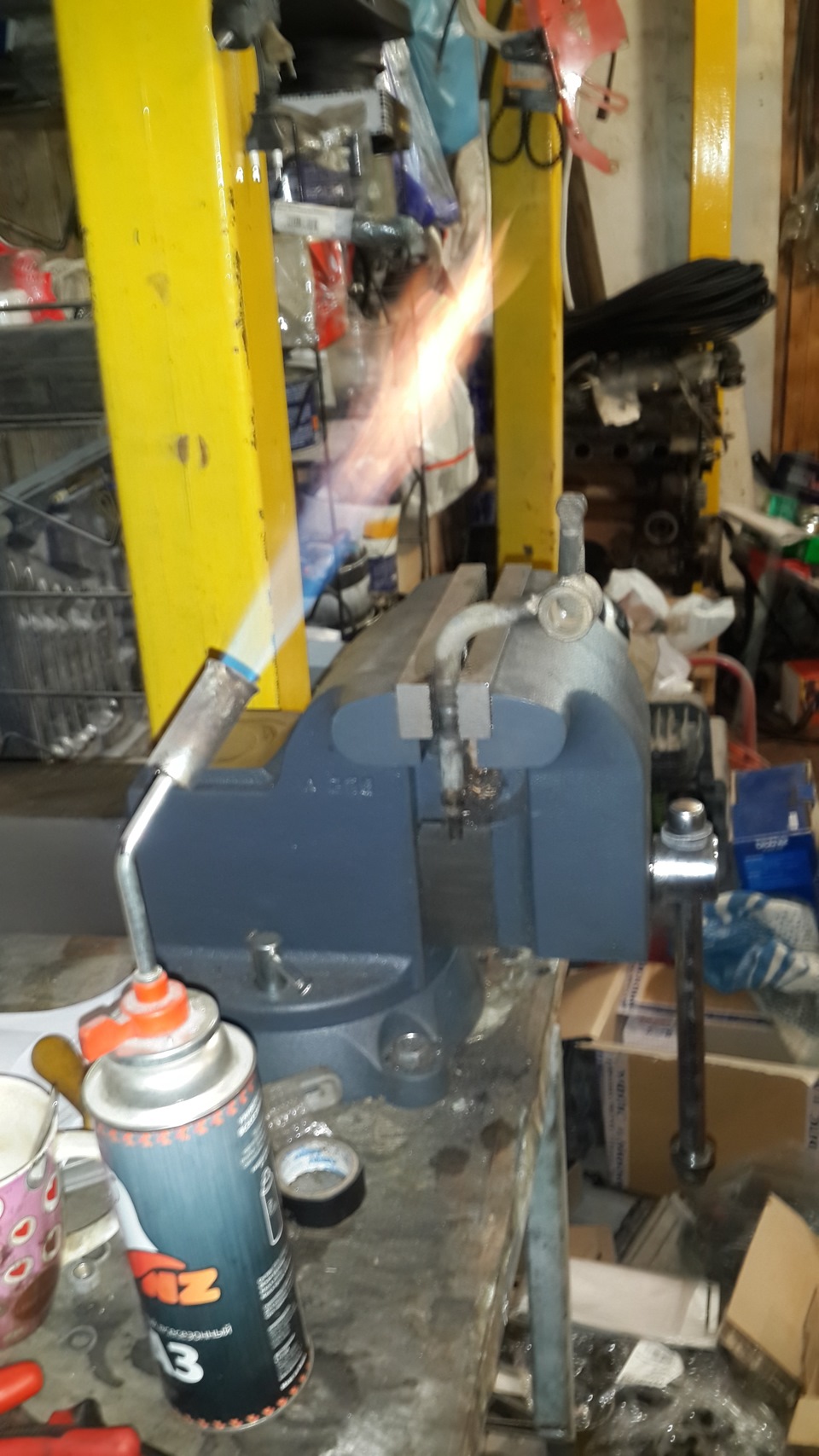

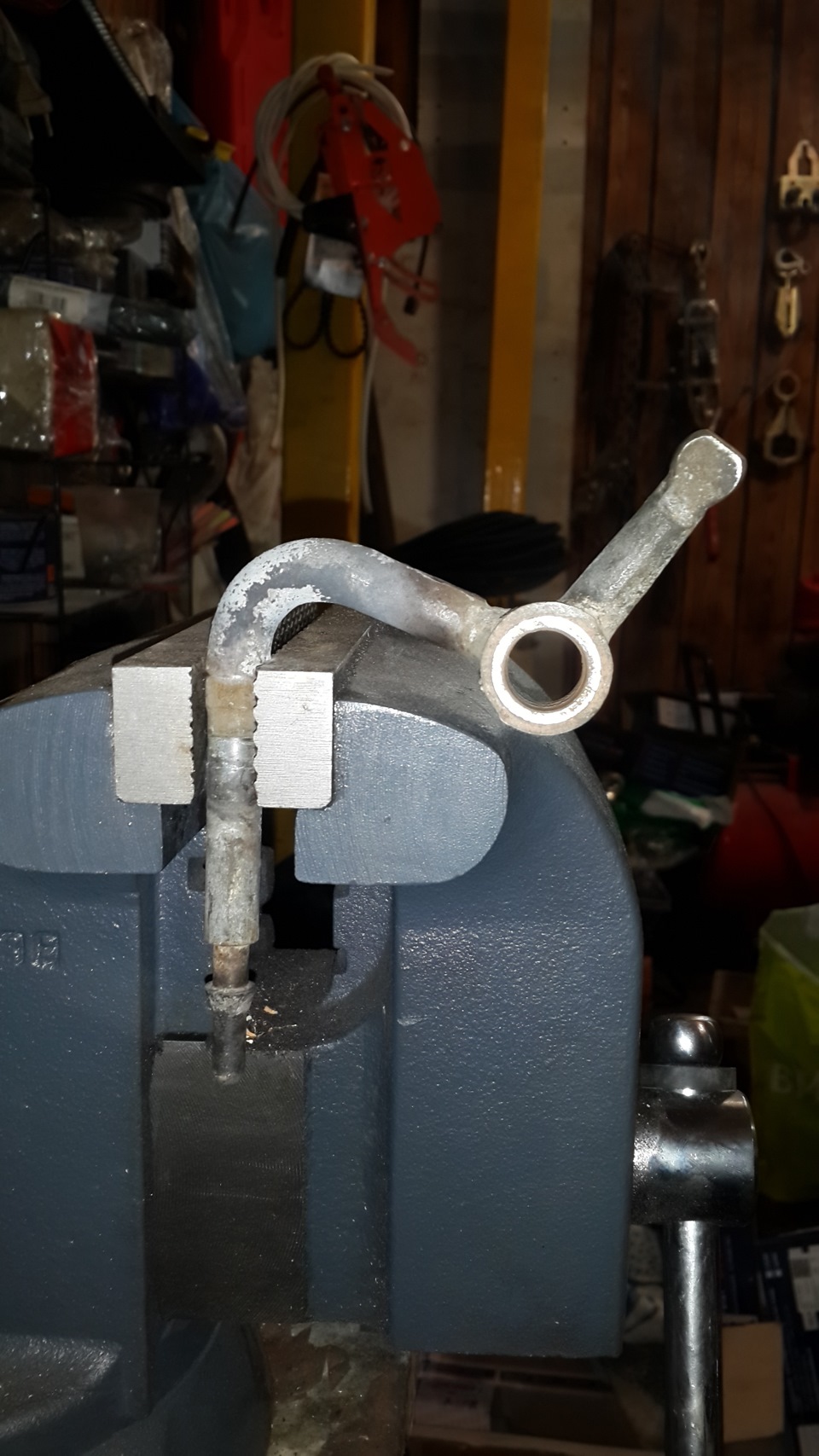

Проблема решается легко: Снимаем рычаг и зажимаем в тисках, греем газовой горелкой место изгиба докрасна и парой точных ударов молотком подгибаем угол до нужного.

Далее вывешиваем машину. Две стойки под задний мост и две под нижние рычаги.
Обязательно проконтролируйте что машина вывешена надежно и зафиксирована, т.к в этом состоянии ее нужно разогнать до 80 км/ч.

Я, для начала включил пониженную передачу и оставил крутиться колеса на час чтоб без нагрузки прикатать РК. Потом замена масла.
Далее центруем раздатку, для этого нужен помощник и за руль села жена )))
Ослабляем гайки крепления РК к кузову и даем команду помощнику на старт. Помощник плавно на 4й передаче набирает скорость до 80 км/ч и фиксирует на этой скорости. Второй в яме аккуратно затягивает раздатку.

Ну вот вроде и все. Будут вопросы пишите, обязательно всем отвечу.
А так же ставьте класс и подписывайтесь если БЖ Вам полезен.

Снятие раздатки ваз 2121

Работу проводим на смотровой канаве или подъемнике. В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала, для этого:

1. Крестообразной отверткой отворачиваем четыре самореза крепления пластиковой крышки рычагов (пятый саморез – общий с креплением облицовки тоннеля пола).

2. Потянув, снимаем головку рычага переключения передач.

Аналогично снимаем головку рычага блокировки дифференциала.

3. Снимаем с рычагов резиновые чехлы с пластиковой крышкой.

4. Снимаем нижний резиновый чехол.

5. Отсоединяем провода от выключателя контрольной лампы блокировки дифференциала.

6. Отворачиваем пассатижами накидную гайку гибкого вала привода спидометра

7. Отсоединяем привод спидометра от раздаточной коробки

8. Для автомобиля ВАЗ-21214 отсоединяем разъем датчика скорости

9. Отсоединяем передний и задний карданные валы от раздаточной коробки (см. Снятие карданного вала).

10. Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

11. Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

12. Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку.

13. Чтобы после замены кронштейна подвески раздаточная коробка заняла прежнее положение, чертилкой (фломастером) обводим кронштейн по контуру.

Подставляем под раздаточную коробку регулируемую опору.

14. Головкой «на 13» отворачиваем две гайки крепления левого кронштейна к кузову.

15. Накидным ключом «на 17» отворачиваем гайку крепления кронштейна подвески к раздаточной коробке.

16. Опустив раздаточную коробку на регулируемой опоре, снимаем кронштейн подвески.

17. Правый кронштейн снимается аналогично, за исключением того, что на автомобиле ВАЗ- 21214 перед его снятием необходимо демонтировать тепловой экран, расположенный над каталитическим нейтрализатором.

18. Снимаем правый кронштейн (каталитический нейтрализатор при этом снятию не мешает).

Кронштейны подвески раздаточной коробки устанавливаем в обратной последовательности, сориентировав их по меткам.

19. Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку можно снять и без промежуточного вала, отсоединив его крепление к фланцу ведущего вала раздаточной коробки

Устанавливаем раздаточную коробку в обратной последовательности. После установки ее необходимо отцентровать.

Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах.

Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя.

При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку, добиваемся, устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом).

В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки.

Снятие и установка раздаточной коробки Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала ваз 2131).
Отсоединяем от раздаточной коробки гибкий вал привода спидометра (см. Снятие гибкого вала привода спидометра), а для автомобиля ВАЗ-21214 еще и датчик скорости (см. Снятие датчика скорости).
Отсоединяем передний и задний карданные валы нива 2121 от раздаточной коробки (см. Снятие карданного вала).

Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.

Аналогично отворачиваем гайки двух других болтов.

Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.

При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.

Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.

Устанавливаем регулируемый упор под раздаточную коробку. Помечаем на кузове ваз 2121 положение двух кронштейнов подвески раздаточной коробки и отворачиваем четыре гайки крепления кронштейнов (см. Снятие кронштейна подвески раздаточной коробки).

Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.

Раздаточную коробку нива 2121 можно снять и без промежуточного вала niva, отсоединив его крепление к фланцу ведущего вала раздаточной коробки (см. Снятие промежуточного вала).
Устанавливаем раздаточную коробку в обратной последовательности.
После установки ее необходимо отцентровать. Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах. Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя. При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку нива 2131, добиваемся устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом). В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки нива 2131.

Снятие, установка и центрирование раздаточной коробки

Снятие

Установите автомобиль над смотровой канавой или на подъемник. Опустите рычаг стояночного тормоза и установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Снимите облицовку обивки кожуха пола, крышку люков рычагов и рукоятки с рычагов.

Отсоедините гибкий вал привода спидометра от раздаточной коробки и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные вазы, отсоедините фланцы карданных валов от валов раздаточной коробки.

Отверните гайки 3 (рис. 3-40) болтов крепления кронштейнов 1 подвески (опор) раздаточной коробки и снимите ее вместе с кронштейнами и прокладками 5, которые установлены под кронштейнами. Пометьте каждую прокладку так чтобы можно было поставить их на место в прежнем количестве.

Рис. 3-40. Крепление раздаточной коробки на автомобиле: 1 — кронштейн подвески раздаточной коробки; 2 — пробка заливного отверстия; 3 — гайка крепления кронштейна подвески; 4 — пробка сливного отверстия; 5 -регулировочные прокладки

Установка и центрирование

Установку и центрирование раздаточной коробки проводите в следующем порядке:

• убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов);
• установите раздаточную коробку на автомобиль, не затягивая полностью гайки 4 и 5 (рис. 3-41) крепления кронштейнов подвески раздаточной коробки;
• перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный; валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова;
• установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки;
• присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.

Рис. 3-41. Схема установки раздаточной коробки: 1 — болты крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2 — раздаточная коробка; 3 — регулировочные прокладки; 4 — гайки крепления раздаточной коробки к кузову; 5 — гайки крепления кронштейнов подвески раздаточной коробки на осях

При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прок падок 5 (см. рис. 3-40).

Порядок подбора регулировочных прокладок следующий:

• убедитесь в правильной установке подушек подвески двигателя в коонштейнах (см. главу «Снятие и установка двигателя»);
• разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи;
• ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а так же в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова;
• образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок,
• совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки;
• вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Навсегда избавляемся от вибрации и посторонних звуков раздаточной коробки Нивы

Характерный вой и гул раздатки на автомобилях ВАЗ-21213, увы, знакомы очень многим владельцам таких машин. Разбираемся – в чём причина возникновения указанных проблем, а главное – как от них избавиться, не применяя «колхозные» методы, вроде дополнительного обесшумливания.

Содержание

1. Разбираемся в терминологии.
2. Изучаем проблемы и способы ремонта.
   1. Вибрация и как с ней справиться.
   2. Убираем вой и гул.
   3. Снимаем вероятность протечки масла.
3. Универсальное средство, которое точно уберёт шум раздатки.
4. Разница есть? Какие раздаточные коробки стоят на разных модификациях Нивы.
   1. Нива (LADA 4×4)
   2. Chevrolet Niva
5. Рекомендации SV-PARTS.

Разбираемся в терминологии

Начнём с того, что окунёмся в матчасть. Раздаточная коробка (РК) – отдельный узел полноприводной машины, который осуществляет разнорежимную раздачу мощности от двигателя к передней и задней оси.

Внешне это механизм, расположенный под днищем машины, в корпусе которого последовательно помещается демультипликатор (делитель) для получения промежуточного передаточного числа в трансмиссии и разветвитель одного потока мощности на два. Именно с помощью этого устройства и его органов управления (рычагов), выходящих в салон автомобиля, водитель LADA 4×4 выбирает режим работы полного привода.

Непосредственно с КПП автомобиля РК связывает передний карданный вал и промежуточный вал (промвал) с гасителем колебаний. Как, наверное, уже понятно из описания, с задней осью машины данный элемент агрегатируется посредством заднего карданного вала.

Изучаем проблемы и способы ремонта.

Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.

Вибрация и как с ней справиться.

Основная причина возникновения лишних звуков – разночастотные колебания составных частей трансмиссии. Вообще, вибрация раздатки на Ниве – один из наиболее распространённых краеугольных камней, с которыми иные автовладельцы вынуждены бороться (или мириться) постоянно.

• Проверьте подушки (опоры) на которых к кузову крепится силовой агрегат, КПП и др. детали вплоть до глушителя. Любая изношенная подушка или резинка легко может быть причиной излишние тряски железа и сопутствующего громыхания. Изношенные сайлентблоки и подушки лучше сразу заменить.
• Непременно обратите внимание на промежуточный вал (промвал). Увидели признаки «усталости» – поменяйте элементы, пришедшие в негодность, или деталь целиком!

Пожалуй, это наиболее полный набор мер, которые советуют бывалые автомеханики, когда гудит и вибрирует раздатка на Ниве!

Убираем вой и гул

Будем считать, что с вибрацией справились, но осталась не менее существенная проблема – как убрать вой раздатки на Ниве. Далеко не всегда колебания механизма – единственная причина появления посторонних раздражающих звуков. А характерный шум раздаточной коробки, увы, один из «фирменных» недостатков одного из лучших отечественных внедорожников.

1. Первое, на что следует обратить внимание – рычаги. Лучше сразу их заменить на бесшумные – с антирезонансными втулками внутри. Весь гул они не ликвидируют, но некоторую его долю точно погасят.
2. Ещё лучше результат будет если установить мелкомодульную раздатку – с передними и задними крышками, оснащёнными двухрядными подшипниками. В 2010 году АВТОВАЗ внедрил новые двухрядные подшипники выходных валов, чтобы избавиться от люфтов и биений, а также продлить жить сальникам и, в целом, увеличить надёжность механизма. Здесь логика – друг человека: меньше тряски и колебаний – выше ресурс и надёжность.

Снимаем вероятность протечки масла

В стремлении снять вопрос как избавиться от воя раздатки, ещё до обновления 2010 году производитель стал осуществлять сборку данного механизма с использованием силиконового герметика взамен картонных прокладок. И внедрил улучшенную систему вентиляции картера с открытым сапуном, который был выведен под капот. Опять же, чуть возросла надёжность машины при прохождении бродов, а главное попутно снизилась нагрузка на сальники.

Упоминаем о них вновь раз, чтобы обратить внимание, что чем меньше вибраций и толчков, тем дольше не придётся обнаружить течь масла на корпусе раздатки из-за пришедших в негодность сальников. Тем более, фланец в крышках РК может быть причиной шума – в ходе эксплуатации попросту разбиваются посадочные места подшипников.

Надеемся, что перечисленные выше действия станут полноценной пошаговой инструкцией, как устранить шум раздаточной коробки на Ниве.

Универсальное средство, которое точно уберёт шум раздатки?

Для людей, которые не хотят тратить много времени на доработку агрегатов своего внедорожника, существует проверенное решение. Довольно надёжным универсальным вариантом, как убрать вой раздатки на Ниве, можно сказать, ноу-хау от компании SV-PARTs, является установка стального четырёхсателлитного дифференциала.

Ремонт раздаточной коробки ВАЗ — 2121 своими руками

Раздаточная коробка передач на автомобиле ВАЗ 2121 “Нива” и его модификации обеспечивает угловую передачу скоростей на все колеса. При подключении раздатки, он связывает передний и задний мост, распределяя крутящий момент поровну. Наличие понижающей передач увеличивает крутящий момент на малой скорости, что является несомненным преимуществом в прохождении бездорожья.

Автомобиль ”Нива” обладает серьезным потенциалом внедорожника, но как показывает практика — раздаточная коробка передач, зачастую, не выдерживает нагрузки и выходит из строя.

Определить неисправность раздатки возможно по следующим симптомам:

• долгая задержка при подключении переднего моста, а также его самостоятельное отключение;
• перегрев РКП при средних нагрузках, причиной которому может быть недостаточный уровень масла, либо повышенное трение деталей;
• уход масла из картера по причине изношенных сальников и прокладок;
• сильная вибрация в салоне по причине изношенных подушек крепления раздатки;
• гул при скорости свыше 80 км/ч, а также вибрации на малой скорости по причине ослабления болтов фланца, что приводит к полноценной замене промежуточного вала;
• изношенные крестовины карданного вала по причине недостаточного количества смазки в подшипниках;
• всевозможные неисправности ШРУСов и люфт карданного вала;
• шток и вилка раздатки нередко люфтят, поэтому происходит затрудненное включение блокировки дифференциала или пониженной передачи.

Демонтаж

1. Для снятия РКП потребуется ключ “13” (рожковый или трещоточный), плоская и фигурная отвертка. Для удобства снятие проводится на смотровой яме.
2. В салоне при помощи отвертки нужно снять декоративную накладку рычагов. Под накладкой будет пыльник двух рычагов переключения, который тоже снимается.
3. Проводится демонтаж карданных валов. Делается это с помощью ключа на “13”. Передний и задний кардан отсоединяются одинаково. Перед снятием валов нужно пометить посадочное место с вилкой кардана, чтобы после установки не происходило вибрации.
4. Трос спидометра демонтируется, открутив одну гайку, и отводится в сторону.
5. Далее откручиваются все болты, крепящие раздаточную коробку передач через опоры к кузову и снимаем РКП.

Разборка раздатки

Для полноценного ремонта потребуется автомобильный набор инструментов и ремонтный комплект раздаточной коробки передач (подшипники, сальники и прокладки, возможно, некоторые шестерни), молоток и съемник подшипников.

1. Снимаем переднюю и заднюю крышку корпуса РКП. Для этого потребуется ослабить гайки крепления крышек, и при помощи монтировки со всех сторон выводить крышку на себя. С другой стороны коробки проделываем аналогичную операцию. Передняя крышка выйдет вместе с валом, отвечающий за блокировку дифференциала, а задняя крышка с валом, отвечающим за понижающую передачу.
2. Из корпуса при помощи молотка выбиваем дифференциал в сборе. Конструкция дифференциала, находящегося внутри раздаточной коробки, аналогична тому, который находится в мостах. Открутив гайки крепления главной пары, открываем доступ к сателлитам. Если на зубцах сателлитов есть износ, то обязательно меняем все детали.
3. Проверяем каждый подшипник на предмет посторонних звуков при вращении. Если таковы имеются, то снимаем гайку вала, на котором сидит подшипник, и при помощи съемника выпрессовываем старый подшипник.
4. В обратной последовательности производится монтаж внутренних деталей раздатки. Рекомендуется, для достаточного момента затяжки валов и крышек корпуса, применять новые болты и гайки.
5. После сборки залить новое полусинтетическое масло, не ниже классификации GL-4 — 0,9л.

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

• ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
• разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
• затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

ВАЗ 21213 раздатка устройство, схема, центровка, снятие раздатки

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

• 1 – 4,4;
• 2 – 2,52;
• 3 – 1,63;
• 4 – 1,2;
• 5 – 0,98.

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

• 1 – 7,83;
• 2 –4,48;
• 3 – 2,90;
• 4 – 2,14;
• 5 – 1,75.

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Отзывы

Слабо верится,что смена рычагов устранит шум, но попробовать стоит.

Полная чушь рекламный ход вой раздатки и замена рычагов не имеют ни чего общего рычаги совершенно не такой звук создают.

Спасибо большое, очень помогло , вой раздатки пропал

Эффект есть, звук приглушенней становится, но не исчезает

Шум раздатки(визг поросячий) уменьшился процентов на 70,причем это только с одним меняным рычагом!

Воя меньше стало, но все ровно он есть

Особых изменений не заметил, а вот выехав на МКАД, был приятно удивлён: гула, воя, вибраций в салоне и других не приятных звуков, в области РК стало, как минимум на 50% меньше. В общем я доволен!

Хватит уже людей дурить!)))3300 не за что!)

Шляпа это всё. Звон остаётся!

Звук стал мягким, но его громкость не уменьшилась. Позже, я обратно установил заводские рычаги.

Стало немного тише, но когда едешь чувствуются изменения высокого звука. Проявилась побочка, на кочках при скорости выбивает раздатку в нейтраль. Видимо толстое основание при вибрации коробки касается кузова и выбивает ее.

Многие пишут, что стало ощутимо лучше, но у меня разницы почти незаметно. Может дело в воющей раздатке.

А вам удалось убрать или уменьшить шум раздатки на Ниве при помощи антивибрационных рычагов раздаточной коробки? Оставляйте свои отзывы в комментариях, участвуйте в опросах.

Напомним, ранее мы рассказывали о более дешевых способах уменьшения шума в салоне Нивы. Например, можно изготовить тоннель пола или установить дополнительные уплотнители.

Ключевые слова: шумоизоляция 4х4 | тоннель 4х4 | коробка передач 4х4 | аксессуары 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Раздаточная коробка Нива ВАЗ

Раздаточная коробка является самой главной частью российского внедорожника. Именно от ее правильной работы зависит проходимость автомобиля. В этой статье мы разберемся, как и для чего работает раздаточная коробка, как производится диагностика неисправностей, а также раздаточная коробка Нива ВАЗ – ремонт и замена.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

• ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
• повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
• произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или промежуточного вала целиком.
• подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Видео — Центровка раздатки Нива Шевроле 2123

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

• возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
• произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
• подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
• подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
• наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
• сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

• подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
• сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
• сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
• в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
• арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

• слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
• подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
• повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
• наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
• масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

• механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
• нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

• износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
• подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Видео — Разборка раздатки Нива 21214 своими руками

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.
