Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Снятие и установка дроссельного узла.

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а не полностью открывающейся – двигатель не развивает полной мощности, недостаточная приемистость двигателя, рывки и провалы в работе двигателя при движении автомобиля.

При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки (см. «Регулировка привода дроссельной заслонки») или замените трос (см. «Замена троса привода дроссельной заслонки»). Если это не приведет к положительному результату, замените дроссельный узел.

Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Слейте жидкость из радиатора системы охлаждения.

3. Ослабьте затяжку трех хомутов крепления и снимите шланг впускной трубы со шлангом большой ветви вентиляции картера.

4. Ослабьте затяжку хомутов и отсоедините шланги слива 1 охлаждающей жидкости из дроссельного патрубка, малой ветви вентиляции 2 картера и подачи 3 жидкости в дроссельный патрубок. При этом учтите, что из шланга 3 выльется небольшое количество охлаждающей жидкости. Поэтому подставьте под шланг емкость или подложите тряпку.

5. Поверните сектор привода дроссельной заслонки до упора и отсоедините от него тягу привода дроссельной заслонки.

6. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.

7. Отсоедините колодку с проводами от регулятора холостого хода, отжав пластмассовую защелку.

8. Ослабьте затяжку хомута и отсоедините шланг продувки адсорбера.

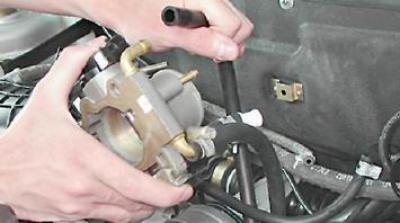

9. Отверните две гайки крепления дроссельного узла и снимите дроссельный узел со шпилек на ресивере. Обратите внимание: под каждой гайкой установлены по две шайбы (одна плоская и одна пружинная).

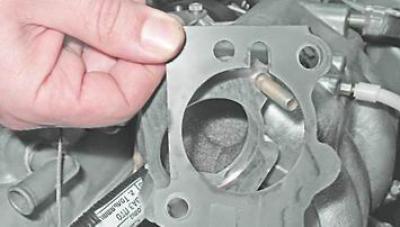

10. Снимите прокладку либо с ресивера, либо с дроссельного узла.

11. Если при замене дроссельного узла на новом узле не установлены датчик 1 положения дроссельной заслонки и регулятор 2 холостого хода, переставьте их со старого узла. Для этого отверните по два винта крепления.

12. Замените порванное или потерявшее эластичность уплотнительное кольцо 1 регулятора холостого хода. Не пытайтесь вытянуть или вдавить клапан 2, поскольку это может вывести регулятор из строя.

13. Замените поврежденное поролоновое кольцо, установленное под датчиком положения дроссельной заслонки.

14. Загрязненный дроссельный узел очистите жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для очистки растворители).

15. Очистите поверхность корпуса от остатков старой прокладки.

16. Установите дроссельный узел в обратном порядке. При этом учтите, что прокладка одноразовая и ее необходимо заменить. Затем отрегулируйте привод дроссельной заслонки.

Справочное руководство по обслуживанию автомобилей ВАЗ, ЛАДА 110.

Регулировка зажигания 2110. Компрессия двигателя ваз 2112, иммобилизатор на ваз 2111. Клапанная крышка ваз 2112, прокладка блока цилиндров ваз видео. Стоимость генератора на ваз. замена предохранителей ваз 2112, конструкция маслоприёмника ваз 2112. рекомендуемые заводом масло в коробку ваз 2112. замена водяного насоса (помпы) ваз 2112. Замена маслосъемных колпачков ваз 2110.

Заменить дроссельную заслонку ваз 2112 сможет каждый

Ваз 2112 дроссельная заслонка 54

Замена дроссельной заслонки ваз 2112 выполняется в случае поломки узла, в остальных случаях просто производится снятие его и промывка (очистка), и ремонт по возможности. Однако, сегодня существует своеобразный тюнинг, когда дроссельная заслонка на ваз 2112 56 (диаметр 56) устанавливается вместо 54-го либо 52-го.
Выполняется подобная процедура с целью увеличения количества атмосферного воздуха, попадающего в камеры сгорания.

Снятие узла

Назначение дроссельного узла (сокращенно ДУ), чтобы регулировать подачу воздуха в цилиндры двигателя. Таким образом, управляет обогащением либо обеднением топливной смеси.
Появление неисправностей ДУ вызывают неправильную работу (перебои) мотора. При возникновении проблем ДУ обычно заменяют новым, но частенько подобные проблемы решаются снятием и промывкой ДУ своими руками.

Что нужно для очистки

Для снятия и чистки узла вам потребуются:

  • Набор отверток
  • Головка «13» с трещоткой
  • Старая зубная щетка с жесткой щетиной
  • Средство для чистки
  • Палочки ватные
  • Резиновые перчатки

Снятие

  • Снимаем клеммы аккумулятора ваз, обесточив электрическую сеть мотора
  • Отсоедините разъемы от датчика расположения дроссельной заслонки, регулятора холостых оборотов, и еще снимаем тросик с привода открывания дроссельной заслонки
  • Чтобы избежать потерь, частично слейте охлаждающую жидкость
  • Затем ослабьте хомут, крепящий воздушный шланг к дроссельному патрубку
  • Потом хомут, крепящий шланг вентиляции 2-го контура (картерных газов) к патрубку на крышке головки блока цилиндров
  • Теперь можно снимать воздушный шланг вместе со шлангом для вентиляции картера

Отпустив хомуты, снимаем воздушный шланг

  • Берем крестообразную отвертку и ослабляем хомут, затем снимаем шланг для вентиляции картера (от 1-го контура) со штуцера ДУ
  • Затем ослабляем хомуты, крепления шлангов отводящих и подводящих охлаждающую жидкость, снимаем эти шланги

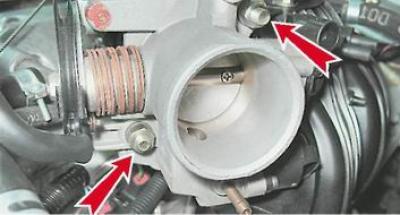

  • Теперь, головкой «13» отворачиваем гайки, которые крепят дроссельный узел к ресиверу, фото ниже

При помощи трещотки и головки «13» снимаем пару гаек, которыми крепится узел к ресиверу

  • Затем снимаем со шпилек наш дроссельный узел и, ослабляем хомут, чтобы отсоединить шланг для продувки адсорбера (это нужно, если на вашем автомобиле установлена система для улавливания паров топлива)
  • Аккуратно снимите уплотнительную прокладку под узлом
  • Если вы никогда не выполняли действия по очистке ДУ, тогда, скорее всего, необходимо будет заменить прокладку
  • После чего откручиваем винты, которые удерживают РХХ (регулятор оборотов холостого хода) и затем снимаем регулятор (не беспокойтесь, отверстия для крепления регулятора устроены таким образом, что перепутать, устанавливая его, обратно не получится)

Очистка

Инструкция по чистке ДУ, не трудно было догадаться, требует применения чистящего средства, с ватными палочками и зубной щеткой:

  • Очищаем все каналы, скрытые полости, кроме того, особое внимание следует уделить месту для посадки РХХ, а так же области, которая расположена рядом с заслонкой
  • После окончанию работы узел должен получиться идеально чистым
  • Не стоит забывать заодно, прочистить и канал для вентиляции картера
  • Размер канала большой, именно поэтому его удобнее всего продувать с чистящим средством
  • Продувку удобнее осуществить ножным насосом, так как диаметр штуцера шланга совпадает с колесным
  • И последний этап – это замена изношенных патрубков ДУ и продувка остальных сжатым воздухом
  • Такие процедуры позволяют значительно продлить ресурс вашего ДМРВ

Сборка

Установка ДУ строго в последовательности разборки, только наоборот. Очищенный блок ДУ делает работу мотора на ХХ стабильной, а обороты мотора перестали плавать.
Появляется четкий отклик при работе педали газа. Дополнительно, дроссельный узел, возможно, доработать, однако предварительно изучите видео по подобным доработкам.

Тюнинг с помощью замены

Штатная заслонка (дроссельный узел) как правило, имеет диаметр 46 миллиметров, многие любители разнообразных тюнингов в решаются на замену этой детали на альтернативную:

  • Ваз 2112 дроссельная заслонка 52 имеет больший диаметр (существуют так же заслонки 54 и 56 миллиметров)
  • А есть ли какая то польза от подобного тюнинга?
  • В различных Интернет — магазинах зачастую предлагают заменить штатный 46 миллиметровый дроссельный узел (ДУ) и установить 52, 54 либо 56миллиметров
  • Описание товара рассказывает, что увеличенный дроссель (он же патрубок (либо корпус) дроссельной заслонки) приводит к снижению скорости воздушного потока, что способствует повышению производительности системы впуска воздуха
  • Эффект установки альтернативной заслонки будет хорошо заметен при использовании в системе фильтра нулевого сопротивления
  • Мы рекомендуем устанавливать узел с диаметром 52миллиметра, т.к. диаметр его входного отверстия для воздуха у стандартного ресивера составляет 53миллиметра

Заслонка стандартная (штатная) слева и новая (повышенного пропускного диаметра) справа

  • Для того, чтобы установить ДУ другого диаметра, дорабатывать, как правило, ничего не приходится
  • Максимально необходимые действия, это небольшая подрезка прокладки (это необходимо чаще всего, когда устанавливаете дроссельный узел 56миллиметров)

Положительные эффекты после такой установки замечают такие:

  • У машины становится более резвый ход
  • Пропадают проблемы с оборотами холостого хода
  • Более отзывчивой становится и педаль газа
  • Повышается расход топлива, хотя многие считают, что БК дает не верные показания, и расход не изменяется
  • Некоторые владельцы видят эффект исключительно на 16клапанных моторах

Картина, описанная нами выше, может представляться совсем иначе:

  • Весь положительный эффект, замечаемый многими при установке ДУ большего диаметра, как правило, появляется оттого, что старый ДУ уже нуждался в очистке и естественно мотор работал неправильно
  • У после установки (чистого) нового ДУ движок начинает работу в своем штатном режиме, это представляется как «новое дыхание»
  • Иными словами, все описанные эффекты проявляются после обычной чистки ДУ
  • А кроме этого, после замены ДУ, с большим диаметром у вас появляются и новые проблемы с работой мотора, которых не было ранее
  • Это связано с нарушением соотношения бензина и воздуха, которое ЭБУ скорректировать уже не в силах
  • А вместо того, чтобы просто вернуть ДУ штатного диаметра владельцам рекомендуют замену прошивки, цена которой выше, а смысла никакого
  • Существует так же мнение что ДУ с диаметром 52, 54 либо 56миллиметров вовсе бесполезная вещь, и только установленный в комплексе других тюнингов мотора, производит заметный эффект
  • Остается только не ясным, эффект этот вызывается ДУ или другими доработками движка
  • Ведь если на турбо моторе мощностью не более 200лошадиных сил оставляют стандартные заслонки 46миллиметров и их работы вполне хватает

Подведем итоги

Сторонники замены ДУ на другой диаметр утверждаютПротивники замены ДУ на другой диаметр утверждают
Замена повышает мощность и улучшает ХХ мотора, отзывчивость педали газаПромывка либо ремонт стандартного ДУ дает подобные эффекты
Не влияет на расход бензинаВлияет на расход бензина, так как все взаимосвязано
Не создает проблем в работе мотораСоздает проблемы, так как ЭБУ не может правильно скорректировать соотношение воздуха и бензина в смеси
Возникающие проблемы можно решить прошивкойПроблемы решаются промывкой
Однозначно все ощутимые эффекты связаны со сменой ДУ и усиливаются в сочетании с другими усовершенствованиямиОщутимые эффекты достигаются промывкой узла, а применение других усовершенствований повышает характеристики движка и без замены ДУ

Тут каждые решает сам, мы не будем вступать в споры, просто имеют место быть разные мнения, и мы обязаны предостеречь о подвохах и обратной стороне медали.

Замена дроссельной заслонки ваз 2112 16 клапанов

После нескольких лет активной эксплуатации дроссельный узел серьезно загрязняется и требует немедленной чистки, под негативным воздействием картерных газов, а также мелких частиц масла и пыли работа карбюратора становится нестабильной. Чистка дроссельной заслонки (ДЗ) должна производиться каждые 50-60 тыс. км., кроме того, необходимо время от времени проводить профилактику с обязательной частичной разборкой данного узла.
СИМПТОМЫ ЗАГРЯЗНЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ:

1. Мотор сложно переходит с повышенных оборотов на холостые при резком отпускании педали акселлератора. К примеру, когда вы тормозите или движетесь накатом на «нейтралке». Вместо плавного возврата к оборотам они стремительно падают до 400-600 в минуту, после чего, как правило, мотор глохнет с характерным потряхиванием или с большим трудом восстанавливается до необходимых оборотов.

2. Также у двигателя с загрязненным дроссельным узлом затрудненный «холодный» запуск, в некоторых тяжелых случаях и «горячий». Перед запуском такого мотора приходится подолгу крутить стартером, при этом из выхлопной слышен характерный запах бензина. Однако стоит несколько раз немного приоткрыть дроссельную заслонку кратковременным нажатием на педаль газа, как двигатель «оживает» и запускается.
ПРИЧИНЫ ЗАГРЯЗНЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Смесь воздуха и масла, а также микроскопические частицы пыли, которые проходят через воздушный фильтр из системы вентиляции картерных газов. При использовании на а/м эта субстанция медленно покрывает все внутренние поверхности, особенно в местах где есть сильное воздушное завихрение, то есть — за дроссельной заслонкой, а также на штоке регуляторе холостого хода. От длительной эксплуатации «зарастает» грязью и сам тепловой зазор, а в дроссельной заслонке уменьшается сечение байпасного канала регулятора холостого хода.

Сегодня я расскажу о том, как почистить дроссельную заслонку ВАЗ 2112 своими руками с подробным описанием всего процесса.
ЧИСТКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Данная работа производится на «холодном» двигателе во избежание ожогов и прочих неприятностей.

Из инструмента вам потребуется:

Торцевой на «13».
Набор отверток.
Жидкость для промывки ДЗ, как вариант могу порекомендовать проверенный временем очиститель для карбюраторов — Abro, он имеет высокую эффективность при этом стоит совсем недорого.
КАК ПОЧИСТИТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ — ПОШАГОВОЕ РУКОВОДСТВО

1. Первым делом необходимо снять пластиковую (декоративную) крышку двигателя.

2. Затем нужно открутить пробку расширительного бачка, для того чтобы снизить давление в системе охлаждения. 3. Нужно ослабить хомуты (см. фото они обозначены стрелками)
4. Снимите шланг принудительной вентиляции воздушного патрубка. Произведите визуальный осмотр, если обнаружите следы масла в воздушном патрубке — вероятнее всего в дроссельном узле забит тонкий канал принудительной вентиляции. Если это так, то все картерные газы вместе с частицами масла идут через большую ветку вентиляции.
5. Возьмите отвертку и ослабьте два хомута, затем снимите шланги подогрева дроссельной заслонки, на некоторое время их можно заглушить чем-нибудь, например негодными свечами зажигания.

6. Снимите шланг системы вентиляции бензобака, для этого необходимо открутить хомут.

7. Осталось снять тросик и вывернуть две крепежные гайки дроссельного узла.
ТЕПЕРЬ НЕПОСРЕДСТВЕННО О ТОМ КАК ПОЧИСТИТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ ВАЗ 2110

1. Возьмите подготовленный ранее очиститель и как следует отмойте дроссельную заслонку, включая все каналы узла. Уделите ОСОБОЕ внимание калиброванному каналу принудительной вентиляции картера, как правило, настолько закоксован, что для его прочистки приходится использовать иглу или стальную спицу.
2. Открутите два болтика и снимите регулятор холостого хода (РХХ). Как следует промойте его канал в корпусе дроссельного узла, обратите внимание на его состояние, срок службы РХХ примерно 100 тыс. км. Если вы во время проверки обнаружили, что шток регулятора холостого хода очень грязный, клинит, имеет большой люфт или выработку — рекомендую заменить его на новый.
3. Если прокладка в дроссельном узле имеет «человеческий» вид, менять ее нет необходимости, если же на ней имеются повреждения — произведите замену.

Для тех кто любит фото в стиле «до и после» специально сопоставил два изображения для пущей наглядности и демонстрации проделанной работы.
Сборка осуществляется в обратной последовательности. Вот собственно и вся чистка дроссельной заслонки, соберите все обратно и проверьте результат. Результат будет невероятным, могу сказать из личного опыта, что после того как я почистил дроссельную заслонку автомобиль словно подменили, изменилось все, работа двигателя, холостые обороты и звук настолько изменились, что мне казалось двигатель моего авто подменили, или я что-то «намудрил» в регулировках. Во время движения откуда-то взялась небывалая приемистость и чувствительность, мотор стал быстрее набирать обороты и меньше «жрать» топлива. Холостые обороты стабилизировались, короче говоря результат просто ошеломляющий. Надеюсь, ваша чистка дроссельной заслонки также не прошла бесследно… Спасибо за внимание, берегите себя и свой автомобиль.

Датчики инжектора ВАЗ Основные симптомы неисправностей датчиков инжектора Часть 1. – Датчик положения дроссельной заслонки (ДПДЗ) – Регулятор холостого хода (РХХ) – Датчик массового расхода воздуха (ДМРВ) Основные симптомы неисправностей датчиков инжектора Часть 2. – Датчик положения коленчатого вала (ДПКВ) – Датчик детонации (ДД) – Датчик фаз (ДФ) – Датчик кислорода. Лямбда-зонд (ДК) – Датчик температуры охлаждающей жидкости (ДТОЖ)

Предисловие:
Как влияет загрязненности внутренней поверхности дроссельного патрубка (ДП) на работу двигателя
Основным рабочим элементом дроссельного патрубка является дроссельная заслонка (ДЗ). Именно она, открываясь, изменяет проходное сечение патрубка. Этим обеспечивается поступление объема воздуха, необходимого для полного сгорания топлива в двигателе.

Но и будучи закрытой, при полностью отпущенной, не нажатой педали газа, ДЗ должна пропускать некоторое количество воздуха, необходимое для работы двигателя на принудительном холостом ходу (ПХХ) и холостом ходу (ХХ). Для этого при производстве ДП производится регулировка закрытого положения ДЗ таким образом, чтобы между внутренним и
стенками ДП и самой ДЗ был небольшой зазор, называемый тепловым.
Резьбу винта, регулирующего тепловой зазор, обмазывают специальным герметиком для предотвращения самопроизвольного или умышленного вращения в дальнейшем. Еще одно из предназначений зазора — недопущение закусывания ДЗ в закрытом состоянии об стенки ДП. При
закрытой ДЗ воздух поступает также в обход ДЗ, через байпасный канал (зазор между стенками калиброванного отверстия и наконечником штока регулятора холостого хода (РХХ)). В процессе работы двигателя положение штока РХХ постоянно меняется, обеспечивая регулирование
ХХ. Объем воздуха, проходящего через ДП при закрытой ДЗ, жестко зафиксирован в прошивке контроллера, поэтому фактическое изменение воздуха по сравнению с константой может привести к невозможности регулирования ХХ. На практике это обычно приводит к следующим
довольно характерным перебоям в работе двигателя:

1. Двигатель с трудом восстанавливает обороты холостого хода при
отпускании педали газа. Например, при торможении или движении
накатом на нейтральной передаче. Обороты двигателя вместо плавного
возврата к оборотам ХХ вдруг резко падают до 400-600 оборотов, после
чего двигатель глохнет либо его сильно потряхивает, и обороты ХХ с
трудом восстанавливаются.

2. Сильно затруднен горячий пуск двигателя, а при несвоевременном
принятии мер и холодный. При попытке запустить двигатель приходится
долго крутить стартером. Из выхлопной трубы уже пахнет бензином, а
двигатель все не запускается. Но стоит слегка, на 2-10%, приоткрыть
ДЗ, нажав на педаль газа, как происходит чудо, двигатель
запускается, «потраивая» первые несколько секунд.

Причиной вышеперечисленных неисправностей служит смесь пропускаемых воздушным фильтром микрочастиц пыли и частиц масла, поступающих из системы вентиляции картерных газов. При эксплуатации а/м эта смесь постепенно оседает на внутренней поверхности ДП, в тех
местах, где есть наибольшие завихрения воздуха. Т.е. сразу за ДЗ и на штоке РХХ. В результате со временем зарастает грязью тепловой зазор у ДЗ и уменьшается сечение байпасного канала РХХ. Таким образом, в результате получаем следующее: сечение воздушных каналов уменьшается, состав смеси обогащается.

При скоплении грязи выше некоторого критического уровня, разного для каждого двигателя, когда система регулирования оборотов уже не может справиться с изменившимся из-за грязи проходным сечением в ДП (о котором ей к тому же ничего не известно), начинают проявляться
характерные перебои.
Дроссельные патрубки, работающие в системах под управлением контроллеров GM, намного меньше подвержены потере работоспособности при наличии грязи. В них газы из системы вентиляции картера подаются в задроссельное пространство.
Следует отметить, что на двигателях объемом 1,6 литра в связи с изменением каналов системы вентиляции картерных газов в ДП стало поступать в несколько раз больше паров масла. Что именно и каким образом там изменено, в данной статье не рассматривается.
Из практики, грязь в ДП следует принимать во внимание как одну из возможных причин неустойчивой работы двигателя на ПХХ и ХХ после 10-15 тысяч км пробега. Естественно, это значение может несколько меняться в зависимости от районов эксплуатации а/м. В степных
районах, с большим количеством пыли, скорее всего, оно будет меньше, а в районах крайнего севера, где большую часть года лежит снег, больше.

Откручиваем крышку с расширительного бачка, для сброса давления в системе.

Откручиваем хомуты хобота на ДУ, на ДМРВ и на шланге продувки картера

Снимаем, смотрим, если есть заброс масла к ДМРВ, то пора бы поменять и маслоотделительную сетку

Откручиваем шланг продувки картера на ХХ

Шланг продувки адсорбера (при его наличии)

поддев скобу фиксации тросика снимаем ее и отсоединяем тросик.

Откручиваем хомуты шлагов подогрева ДУ

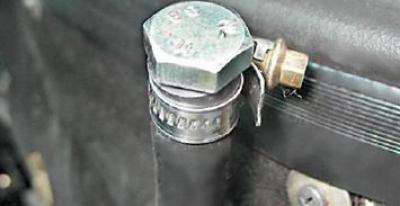

и отсоединяем. Удобно заглушить шланги с помошью старых свечей.

поддев фиксатор снимаем разъем с датчика положения дроссельной заслонки (ДПДЗ)

и регулятора холостого хода (РХХ)

Головкой на 13 с удлиннителем откручиваем гайку верхнего,

нижнего крепления и аккуратно снимаем, чтобы не потерять 2 шайбочки

несем на стол, с помошью крестовой отвертки откручиваем РХХ.

легко потянув на себя снимаем

и стараемся не потерять уплотнительное колечко. Найти его отдельно от нового РХХ будет нереально.

Вот такая картина предстала передомной после пробега в 20 тысяч

Берем заранее купленый очиститель карбюратора в спрее и ватные палочки, и вымываем всю грязь
какую только можно вымыть

Потратив треть баллона и с 2 десятка палочек получил

особое внимание стоит уделить каналу продувки картера на ХХ. порой его забивает так, что проволкой проткнуть сложно

Так же моем шток и шляпку РХХ и смазываем сам шток силиконом.
Сборку производим в обратной последовательности.
Владельцам полуторалитровых двигателей понадобится еще и новая прокладка ДУ

Таким образом, потратили час времени и 100р. Не большое время и деньги для возможности избавления
от всяческих глюков в работе двига

Заслонка дроссельная в сборе c РХХ/ДПДЗ для автомобилей Лада 2110/2115/1118/2170 стандарт D46мм 1.5i/1.6i

Код STARTVOLT: VST 0110W

Код STARTVOLT: VST 0110W

OEM номер: 2112-1148010-12

Где купить

  • Интернет-магазин
  • Розничный магазин
  • Оптовая покупка

Применяемость для А/М

МодельКод двигателяГодОбъем
двигателя, л.
110 (2110) 1.5VAZ-21111995 — 2005110 (2110) 1.5 16VVAZ-21121995 — 2010110 (2110) 2.0 iC 20 XE1996 — 2000110 (2110) WankelVAZ-4151997 — 2004110 (2110) 1.6VAZ-21114 / VAZ-211241995 — 2012110 (2110) 1.6 16VVAZ-211242004 — 2010111 (2111) 1.5VAZ-2111 / BA3 21111996 — 2005111 (2111) 1.5 16VVAZ-21121995 — 2005111 (2111) 1.6VAZ-21114 / VAZ-211242004 — 2013112 (2112) 1.5VAZ-21111995 — 2005112 (2112) 1.5 16VVAZ-21121995 — 2005112 (2112) 1.6VAZ-21124 / VAZ-211142005 — 2011KALINA Наклонная задняя часть (1119) 1.6VAZ1110 / VAZ-21114 / VAZ-11186 / NULL2004 — 2013KALINA седан (1118) 1.6VAZ1110 / VAZ-21114, VAZ-21124 / VAZ-11186 / NULL2004 — 2009KALINA универсал (1117) 1.6VAZ1110 / VAZ-21114 / NULL2004 — 2013PRIORA Наклонная задняя часть (2172) 1.6NULL / VAZ-21126 / VAZ-21127 / VAZ-211162008 — 2013PRIORA седан (2170) 1.6NULL / VAZ-21126 / VAZ-21127 / VAZ-211162008 — 2013PRIORA универсал (2171) 1.6VAZ-21126 / VAZ-211272009 — н.в.SAMARA (2108, 2109, 2115, 2113, 2114) 1.5VAZ-2111 / NULL1996 — 2006SAMARA (2108, 2109, 2115, 2113, 2114) 1.6NULL2009 — 2013SAMARA Наклонная задняя часть (2113, 2114, 2115) 1.5BA3 210832003 — 2013SAMARA седан (21099, 2115) 1.5VAZ-21112000 — 2006SAMARA седан (21099, 2115) 1.6NULL2009 — 2012

9. Снимаем шланг вентиляции картера со штуцера корпуса дроссельной заслонки.

10. Отсоединяем от дроссельного узла шланг адсорбера.

11. Ключом на 13 мм отворачиваем две гайки крепления дроссельного узла к фланцу ресивера.

12. Снимаем дроссельный узел со шпилек и приподнимаем его выше расширительного бачка системы охлаждения. Удерживая дроссельный узел в приподнятом положении, снимаем шланги подвода охлаждающей жидкости со штуцеров корпуса дроссельной заслонки.

Примечание. Для замены прокладки дроссельного узла отсоединять шланги подвода охлаждающей жидкости не требуется.

13. Вставляем в шланги болты М10. Чтобы они не выпали, затягиваем хомуты шлангов.

14. На двигателях 21114 и 21124 извлекаем уплотнительное резиновое кольцо из канавки фланца ресивера. Поврежденное кольцо заменяем.

На двигателях 2111 и 2112 снимаем со шпилек уплотнительную прокладку. Поврежденную прокладку заменяем.

Установка

Устанавливаем дроссельный узел в обратной последовательности.

Что такое ДПДЗ? Как проверить датчик положения дроссельной заслонки ВАЗ 2110?

Перед тем как поговорить о проверке и неисправностях датчика положения дроссельной заслонки (ДПДЗ), предлагаю выяснить, что собой представляет этот датчик. ДПДЗ — потенциометр, который сообщает контроллеру о положении дроссельной заслонки, после того как водитель нажимает на педаль «газа».

На выходе датчика постоянно меняется напряжение за которым следит контролер, что позволяет ему производить правильную дозировку топлива и осуществлять его правильную подачу. Следовательно, если ДПДЗ неисправен он искажает информацию о положении заслонки из-за чего происходят перебои в работе двигателя, а также возникает перерасход топлива.

Где расположен ДПДЗ ВАЗ 2110?

Датчик положения дроссельной заслонки ВАЗ 2110 расположен под капотом в моторном отсеке на дроссельном патрубке и соединен с осью дроссельной заслонки.

Как узнать о неисправности датчика положения дроссельной заслонки Ваз 2110?

  1. Повышенные холостые обороты.
  2. Двигатель глохнет на нейтральной передаче.
  3. Плавают холостые обороты.
  4. Рывки во время разгона.
  5. Ухудшение динамики.
  6. В некоторых случаях может загораться лампочка «Check Engine».

Почему ДПДЗ ВАЗ вышел из строя?

  1. Наиболее распространенной причиной поломки становится исчезновение напыления основы в начале хода ползунка. В результате такого явления не возникает линейное повышение напряжения выходного сигнала.
  2. Вторая возможная причина неисправного датчика положения дросельной заслонки — вышедший из строя подвижной сердечник. Повреждение одного из наконечников чревато возникновением задиров на подложке, после чего из строя выходят остальные наконечники. Исчезает контакт между резистивным слоем и ползунком.

Как проверить ДПДЗ Ваз 2110?

Диагностика датчика положения дроссельной заслонки производится следующим образом:

  1. Включите зажигание, затем проверьте вольтметром напряжение между контактом ползунка и минусом. На вольтметре должно быть не более 0,7 В.
  2. Дальше, поверните пластиковый сектор, полностью открывая тем самым заслонку, затем снова произведите замер напряжения. Прибор должен показывать не менее 4 В.
  3. Теперь полностью выключите зажигание и вытяните разъем. Проверьте сопротивление между контактом ползунка и каким-нибудь выводом.
  4. Медленно, поворачивая сектор, следите за показаниями вольтметра. Следите за тем чтобы стрелка двигалась плавно и медленно, если вы заметите скачки — датчик положения дроссельной заслонки неисправен и подлежит замене.

Какой датчик положения дроссельной заслонки купить лучше?

Как правило, популярностью пользуются пленочно-резистивные датчики, такие устанавливает завод-производитель. Цена ДПДЗ Ваз 2110 такого типа не высокая, ну и срок службы, как вы понимаете, соответствующая. Я бы рекомендовал покупать бесконтактный датчик положения дроссельной заслонки, цена его выше, однако и срок службы гораздо больше. Благодаря тому, что принцип его работы основан на магниторезистивном эффекте.

Неисправности и замена датчика положения дроссельной заслонки Лады Приора

Степень значимости каждой детали автомобиля, будь то дорогой рулевой механизм или дешевенький датчик положения дроссельной заслонки автомобиля Приора, трудно переоценить, ведь от слаженной работы деталей зависит работа всего механизма.

Функции ДПДЗ

Дроссельная заслонка – это элемент, входящий во впускную систему двигателя. Сразу отметим, что конструкция дроссельного узла – что у 8-клапанного двигателя, что у 16-клапанного двигателя – одинаковая. Смысл деятельности ее состоит в регулировке поступающего в двигатель воздуха. Датчиком положения дроссельной заслонки передается информация коллектору о настоящем состоянии пропускного клапана. Существуют два типа датчиков – магнитный (бесконтактный) и пленочный. Его конструкция повторяет воздушный клапан, в котором при открытом состоянии давление системы и давление атмосферы идентичны, в закрытом состоянии давление становится близким к вакууму.

В состав датчика входят переменный и постоянный резистор с сопротивлением, достигающим 8 Ом. От того, как расположена заслонка, напряжение на выходе меняется. Система имеет контроль, благодаря которому подача топлива регулируется.

Когда датчик неисправен и показания искажены, подача топлива сбивается, работа двигателя нарушается, в отдельных случаях двигатель выходит из строя.

К тому же исправный датчик убережет коробку передач и замок зажигания.

Что может спровоцировать выход из строя датчика

Нет ничего вечного в этом мире. Обычно ДПДЗ выходит из строя по естественным причинам, просто истирается основа, по которой идет перемещение ползуна. Иногда некорректная работа датчика вызывается тем, что из строя выходит подвижный сердечник. А нанесение вреда одному из наконечников влечет за собой появление ряда задиров, что способно потянуть поломку остальных частей. В конечном итоге это может спровоцировать уменьшение соприкосновения между ползунком и резистивным слоем или его отсутствие.

Признаки перехода автомобиля в аварийный режим:

  • если в момент холостого хода обороты «плавают»;
  • если при резком сбросе педали останавливается движок;
  • если обороты подвисают в одном диапазоне даже при переходе на нейтральную передачу;
  • если на приборной панели сработала лампочка Check engine.

Как проверить дроссель

Проверка дросселя – процесс несложный. Достаточно иметь в наличии мультиметр или просто вольтметр. Регулировка может происходить на территории своего гаража. Для этого отсоединяется гофротрубка, ответственная за поступление воздуха, тщательно промывается спиртом и протирается мягкой тряпочкой. Та же процедура проделывается и с впускным коллектором и самой заслонкой.

Тщательно все осмотреть. Если нет механических повреждений, регулируется датчик. С помощью ключа ослабляются винты. Заслонка поднимается и резко, до упора опускается; если не слышно удара, нужно повторить еще раз. Винты ослабляются до тех пор, пока изделие не закончит «закусывать». И только после этого фиксируются гайками крепежные элементы. Затем раскручиваются болты ДПДЗ и корпус поворачивается, датчик выставляется так, чтобы напряжение изменялось только при открытии заслонки. Все возвращается на свои места, болты затягиваются, настройка окончена.

Какой лучше датчик – бесконтактный или пленочный

При поломке датчика правильнее всего купить новый. Главное – это суметь принять правильное решение. Необходимо предпочесть качественный товар и стараться не прельщаться дешевыми китайскими подделками. Кроме этого, лучше купить бесконтактный датчик, он более надежен, чем пленочный, и стоит недорого.

Отремонтировав или купив качественный ДПДЗ, можно еще несколько лет пользоваться своим автомобилем, забыв об этой проблеме.

Автосервис

Высокий уровень квалификации мастеров нашего сервисного центра, современное ремонтное и диагностическое оборудование позволяет осуществлять все виды ремонта на самом высоком уровне.

  • Гарантийный и послегарантийный ремонт;
  • Мойка автомобилей;
  • Компьютерная диагностика и ремонт;
  • Установка охранных систем, аудиоаппаратуры и дополнительного оборудования;
  • Компьютерная регулировка углов сход-развал;
  • Антикоррозийная обработка , установка защиты;
  • Регулировка света фар;
  • Контрольно-диагностическая линия проверки состояния тормозной системы автомобиля и увода колес;
  • Шиномонтаж, балансировка;
  • Замена стёкол;
  • Государственный технический осмотр;
  • Магазин запасных частей;
  • Малярно-кузовные работы;
  • Доставка автомобиля к месту ремонта в период гарантийного срока эвакуатором Автоцентра бесплатно в радиусе 100 км.

ПРАЙС-ЛИСТ НА РАБОТЫ

(УСЛУГИ)

ПЕРЕЧЕНЬ УСЛУГ

РАБОТЫ

З/Ч

ИТОГО

УСТАНОВКА УГЛОВ ПЕРЕДНИХ КОЛЕС

800

800

400

400

500

500

200

200

200

200

ЧИСТКА ФОРСУНОК (от сложности)

600-2000

600-2000

ЗАМЕНА ДАТЧИКА, КАТУШКИ, СВЕЧЕЙ, СЕТКИ НАСОСА,КОНТРОЛЛЕРА

150-250

150-250

ЗАМЕНА РЕМНЯ ГРМ 16 КЛ

900

900

ЗАМЕНА РЕМНЯ ГРМ 8КЛ

800

800

170

170

1000

1000

275

275

НАТЯЖКА РЕМНЯ (проверка)

200

200

500

500

ОДОМЕТР-С/У (от сложности)

200-300

200-300

БЕНЗОНАСОС –С/У (замена)

400

400

200

200

ДРОССЕЛЬНАЯ ЗАСЛОНКА-ЧИСТКА ПАТРУБКА

200

200

АНТИКОРОЗИЙНАЯ ОБРАБОТКА (нова) Самара, Классика, Приора, Калина,

8500

960

9460

АНТИКОРОЗИЙНАЯ ОБРАБОТКА (нова) Нива 21214

9300

1992

10592

АНТИКОРОЗИЙНАЯ ОБРАБОТКА (нова) Нива 2131

9976

1416

11392

АНТИКОРОЗИЙНАЯ ОБРАБОТКА NOXUDOL 3100

9488

7612

17100

УСТАНОВКА ПЛАСТИКОВОЙ ЗАЩИТЫ

700

1650

2350

УСТАНОВКА «ЖИДКИХ ПОДКРЫЛОК»

3473

1057

4530

3100

3100

УСТАНОВКА ЦЕНТРАЛЬНОГО ЗАМКА Ваз-21134, 21214

450

450

УСТАНОВКА КНОПКИ БАГАЖНИКА

1500

210

1710

УСТАНОВКА АУДИОСИСТЕМЫ (антенна, магнитола, 4 динамика)

2200

2200

УСТАНОВКА АУДИОСИСТЕМЫ (антенна, магнитола, 2 динамика)

2500

2500

УСТАНОВКА РЕЙЛИНГОВ С ПОПЕРЕЧИНОЙ калина

1500

7650

9150

УСТАНОВКА РЕЙЛИНГОВ С ПОПЕРЕЧИНОЙ ВАЗ-2121

2800

7850

10650

УСТАНОВКА ЭЛ. СТЕКЛОПОДЬЁМНИКОВ за 2шт.

2700

3300

УСТАНОВКА ДАТЧИКА УДАРА, МОДУЛЬ УПРАВЛЕНИЯ ЭЛ.СТЕКЛОПОД.

700

700

УСТАНОВКА ПРОТИВОУГОННОГО ЗАМКА

1000

1000

УСТАНОВКА ЗВУКОВЫХ СИГНАЛОВ

1000-1500

1000-1500

УСТАНОВКА ФАРКОПА (прицеп. устройства)

УСТАНОВКА ФАРКОПА Largus (прицеп. устройства)

2700

2200

2700

2200

БАЛАНСИРОВКА КОЛЕС + с/у (1 колеса)

205-280

205-280

БАЛАНСИРОВКА КОЛЕС снятого (1 колеса)

140-180

140-180

ПЕРЕБОРТИРОВКА КОЛЕС (1 колеса) с/у + балансировка

Замена дроссельной заслонки ваз 2112 16 клапанов

Этот товар выбрали 350 покупателей

  • Описание
  • Доставка и оплата
  • О товаре
  • Отзывы (14)

Дроссельная заслонка увеличенного внутреннего диаметра 54мм снижает скорость воздушного потока и способствует увеличению производительности впускной системы. Дроссельная заслонка особенно эффективна при установке в паре с фильтром пониженного сопротивления воздуха (нулевиком). Диаметр стандартной дроссельной заслонки 46 мм.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

После приобретения транспортного средства автолюбители задумываются об увеличении производительности силового агрегата. Но не стоит сразу разбирать и форсировать двигатель или вмешиваться посредством чип-тюнинга в электронный блок управления транспортом. Альтернативным вариантом незначительного повышения производительности штатного силового агрегата без хирургического вмешательства можно считать замену родной, заводской дроссельной заслонки (ДЗ) на подобный аксессуар увеличенного диаметра.

Дроссельная заслонка является современным устройством, разработанным более 30 лет назад из отслужившего свой век карбюратора. Изделие представляет собой механизм, регулирующий объём и подачу воздуха во впускной ресивер силового агрегата транспортного средства Калина и Приора, косвенно изменяющим динамику авто.

Корпус заслонки внешне похож на карбюратор, в том отношении, что они оба состоят из трубы, внутри которой размещён затвор, регулирующий количество проходящего воздуха. Но, в отличие от карбюратора, дроссельная заслонка не управляет потоком топлива — эту функцию выполняют топливные форсунки в камере сгорания.

Затвор дроссельной заслонки управляется кабелем, линейное движение которого от педали дросселя преобразуется в роторное действие посредством кулачка на боковой стороне корпуса ДЗ. На другом конце оси затвора размещён датчик положения ДЗ, представляющий небольшой потенциометр. Его функция заключается в предоставлении оперативной информации основной системе управления всеми компонентами авто относительно положения ДЗ. Совместное взаимодействие данных элементов определяет оптимальную производительность и эффективность силового агрегата. При большем открытии затвора увеличивается воздушный поток. В отличие от стандартного заводского размера ДЗ (48 мм) увеличение диаметра до 54 мм приводит к значительному потоку воздуха, объём которого возрастает на 20 %, что положительно сказывается на работе форсированного двигателя даже простым способом изменения характеристики воздушного потока без необходимости перепрограммирования электронного блока управления авто.

Полное сжигание топливной смеси зависит от некоторых внешних факторов, корреляция которых способна значительно уменьшить объём кислорода, доступного для сгорания впрыскиваемого топлива. Это — температура подаваемого в двигатель воздуха; плотность воздуха; влажности, атмосферного давления и плотности воздушных частиц.

Вероятные причины некорректной работы дроссельной заслонки 54 мм для ВАЗ 2108 и ВАЗ 2110, Лады Приора и Калина:

  • застревание троса ДЗ;
  • наличие грязи в датчике положения ДЗ;
  • заедание затвора в корпусе ДЗ;
  • ложные показания датчика ДЗ;
  • обрыв электропроводки к датчикам ДЗ.

Простая замена ДЗ не придаст явного эффекта увеличения мощности, то есть элементарное увеличение входного отверстия ДЗ не обеспечит выигрыша в силе без увеличения притока воздуха, а, следовательно, замены воздушного шланга от корпуса фильтра. Для существенной «приемистости» впускное отверстие корпуса фильтра должно соответствовать внутреннему диаметру ДЗ или обеспечить минимальное сопротивление фильтрующей поверхности, что достижимо при установке фильтра с нулевым сопротивлением.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
