Снятие и замена радиатора охлаждения

Подробная процедура по снятию радиатора на автомобиле марки ВАЗ 2110 с видео сопровождением. Данная информация поможет в замене его и на других машинах.Подробная процедура по снятию радиатора на автомобиле марки ВАЗ 2110 с видео сопровождением. Данная информация поможет в замене его и на других машинах.

Современный автомобиль — сложная система взаимосвязанных деталей. Нарушение штатного режима работы любой из них в конечном итоге приведёт к поломке нескольких других. Наглядным примером для такого утверждения являются случаи поломки радиатора.

Радиатор системы охлаждения — одна из самых уязвимых деталей автомобиля. Имея тонкий латунный корпус с большим количеством паяных соединений, он более, чем какая либо другая деталь подвержен механической деформации. А говоря простым языком — пробою от удара случайно залетевшего камешка или ветки дерева.

Второй распространённой причиной поломок радиатора есть разрушение точек пайки и контактной сварки. Именно в этом случае, взаимное влияние элементов автомобиля оказывает разрушительное действие: длительная эксплуатация химическим путём ослабляет зону контакта, нарушение режима работы помпы или термостата повышает температуру охлаждающей жидкости, прикипевший клапан крышки не даёт вовремя сбросить давление и в итоге получаем множество точек протекания.

Есть ещё множество причин, из-за которых радиатор может нуждаться в ремонте, но это уже тема для другой весьма объёмной статьи, а в этом обзоре мы кратко расскажем, как правильно снять радиатор системы охлаждения автомобиля ВАЗ 2110, если вдруг обнаружилась течь.

Схема: система охлаждения двигателя ВАЗ 2110

шланг отвода охлаждающей жидкости от радиатора отопителя;

шланг подвода охлаждающей жидкости к радиатору отопителя;

шланг насоса охлаждающей жидкости;

шланг расширительного бачка;

пароотводящий шланг радиатора отопителя;

датчик уровня жидкости в расширительном бачке [Устанавливается на части автомобилей.];

шланг отвода охлаждающей жидкости из радиатора двигателя;

шланг подвода жидкости к дроссельному узлу;

пароотводящий шланг радиатора двигателя;

шланг подвода жидкости к радиатору двигателя;

пробка сливного отверстия радиатора;

насос охлаждающей жидкости;

подводящая труба к насосу охлаждающей жидкости;

шланг отвода охлаждающей жидкости из дроссельного узла.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Замена вентилятора охлаждения радиатора на ВАЗ 2107

На старых моделях автомобилей ВАЗ «классика» охлаждение радиатора было принудительным. То есть, вентилятор охлаждения работал напрямую от водяного насоса, и приводил его в движении ремень генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал от датчика температуры, если она доходила до 100 градусов.

Бывает такое не часто, но возможно, что мотор вентилятора может сгореть. В таком случае ремонтировать его довольно проблематично и затратно, поэтому большинство автовладельцев предпочитают производить замену вентилятора охлаждения радиатора целиком. Как это сделать с наименьшими затратами, можно прочитать в статье, которую я написал специально на примере своей машины.

Для данного ремонта понадобится некоторый инструмент, список которого я привел ниже:

маленькая головка на 10 мм
небольшой удлинитель, порядка 10 см
трещоточная рукоятка (для более удобной работы)

После этого отключаем штекер питания от вентилятора, как это показано на фотографии ниже:

Теперь отсоединяем провода, идущие к температурному датчику:

При помощи трещотки и головки с удлинителем, необходимо отвернуть верхний болт крепления конструкции, см. на фото ниже:

И еще один с нижней стороны корпуса вентилятора:

Также, моторчик крепится еще с другой стороны одним болтом. Там уже не обязательно использовать удлинитель, как с ним будет откручивать не очень удобно:

Также, отключаем провода от датчика температуры, который вкручен в радиатор охлаждения двигателя с правой стороны снизу:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот на фото внизу показана конечная стадия моего ремонта:

Если собираетесь купить новый вентилятор с корпусом в сборе, то на ВАЗ 2107 его цена составит порядка 1000-1200 рублей. В большей степени, такая разница зависит от производителя.

Замена датчика вентилятора ВАЗ. Как это делать?

Сегодня меняем датчик включения вентилятора!

Как известно, перегрев двигателя не ведет абсолютно ни к чему хорошему. Чтобы такое не случалось, производители автомобилей стали устанавливать вентиляторы охлаждения радиатора, а зачастую даже не один.
В данной статье находится подробная инструкция по замене своими руками датчика включения электрического вентилятора охлаждения радиатора. Также вы можете просмотреть видео, которое наглядно показывает суть процесса в деталях.

Общие теоретические сведения

Где находится датчик включения вентилятора?
При каких температурах он должен срабатывать?
По какому принципу он действует?

Другие причины не работающего вентилятора
Проверка работоспособности датчика включения вентилятора
Замена датчика включения вентилятора

Инструменты
Замена датчика
Замена без слития тосола

Общие теоретические сведения

Датчик включения вентилятора в разрезе

Где находится датчик включения вентилятора?

Ответ на этот вопрос очень простой – в радиаторе печки. В разных автомобилях на разных конструкциях радиатора датчик может находиться в левом бачке или правом, снизу или сверху, но он всегда будет находиться в радиаторе.
Определить его очень просто – это единственная вещь в радиаторе, к которой подходят провода электропроводки, а также в районе радиатора мало вещей, которые откручиваются ключом на 30. Так что когда делается замена датчика вентилятора на ВАЗ 2107 или другом ВАЗе, то ошибиться очень тяжело.

Так выглядит датчик на автомобиле

При каких температурах он должен срабатывать?

Датчики выпускаются с разными температурными пределами.
Зачастую датчик вентилятора включается при 92 градусах и выключается при 85-87 градусах.
Бывают датчики с промежутками включения от 92 до 98 и выключения от 82 до 87. При покупке выбирайте такой датчик, какой у вас стоял или самый распространенный – 92/87.

По какому принципу он действует?

Для того, чтобы сделалась замена датчика включения вентилятора на ВАЗ 2110 этого, конечно, знать не обязательно, но для общего развития пригодится:

В датчике находится контактная группа.
При нагревании охлаждающей жидкости внутри радиатора охлаждения, контакты датчика нагреваются и расширяются.
Доходя до определенного предела, контакты замыкаются, передается сигнал на провода и вентилятор срабатывает.

Другие причины не работающего вентилятора

Если у вас перестал включаться электрический вентилятор охлаждения, не спешите грешить на датчик. Прежде, чем замена датчика включения вентилятора на ВАЗ 2106 или другой модели будет сделана, проверьте остальные пункты.
Это:

Неисправность вентилятора. Одной из причин может быть выход из работоспособности самого вентилятора охлаждения. Цена его замены, конечно, дороже, чем датчика, но всякое бывает.
Работоспособность вентилятора не всегда можно проверить замыканием двух контактов датчика его включения. Потому что может быть оборвана цепь.
Надежнее всего проверить работоспособность вентилятора можно, подсоединив его контакты напрямую к аккумулятору, используя при этом два длинных провода. Если вентилятор не заработает, то его следует поменять.

Проверка работоспособности датчика включения вентилятора

Замена датчика включения вентилятора ВАЗ 2114 – проверка датчика

Можно проверить новый датчик перед заменой, а можно и проверить старый после замены для успокоения совести.
Как это сделать? Очень просто – для этого понадобится мультиметр, термометр, емкость и вода или охлаждающая жидкость.
Итак:

Налейте воду или охлаждающую жидкость в подготовленную емкость.
Опустите туда резьбовую часть датчика охлаждения.
Подключите клеммы мультиметра к контактам датчика и поставьте его в режим измерения сопротивления, а если есть режим прозвонки, то лучше на него.
Опустите термометр в жидкость.
Далее следует подогревать воду.
При достижении температуры жидкости такой, при которой должен включаться датчик (обычно 92 градуса), его контакты должны замкнуться и мультиметр должен запищать.
Если этого не случилось – датчик неисправен и его следует заменить.

Совет. Не удивляйтесь, если приобрели неисправный датчик. Просто поедьте к продавцу и поменяйте на новый.

Замена датчика включения вентилятора

В данном разделе освещается замена датчика включения вентилятора ВАЗ 2107, 2110 и 2114. Принципиально все эти процессы на любом автомобиле одинаковы, отличия лишь в деталях.

Совет. Перед заменой датчика ознакомьтесь с инструкцией, просмотрите фото.

Инструменты

Для этой операции много всего не потребуется:

Ключ на 30 накидной
Ветошь
Емкость для охлаждающей жидкости

Как видите, замена датчика включения вентилятора ВАЗ 2109 самим обойдется не дорого. Покупать придется только датчик.

Замена датчика

Обратите внимание! Замену датчика лучше всего проводить на холодном двигателе. Так можно избежать получения ожогов кожи рук и других частей тела.

Не обязательно загонять машину на эстакаду или смотровую яму – это даже причинит некоторые неудобства. Достаточно будет просто закрытого помещения – гаража.
Отсоедините минусовую клемму с аккумулятора.
Для начала необходимо слить тосол из радиатора. Нет необходимости сливать его из блока цилиндров.
Открутите пробку расширительного бачка системы охлаждения двигателя.
Для слития тосола необходимо открутить сливную пробку радиатора. Она обычно находится снизу радиатора и выкручивается просто руками.

Замена датчика включения вентилятора в ВАЗ 2110 – выкрутите сливную пробку

Подставьте под машину емкость для тосола и дождитесь, пока он полностью стечет.

Совет! Используйте чистую емкость, так как этот же тосол придется заливать обратно.

Закрутите обратно сливную пробку.
Отсоедините контакты от датчика.
Ключом на 30 следует выкрутить датчик включения вентилятора.
Откручивайте осторожно, чтобы не повредить пластиковый бачок радиатора.
Закрутите новый датчик на место старого. Не забудьте установить медную прокладку под новый датчик.
Подключите обратно электропроводку к датчику.
Залейте в расширительный бачок тосол, который ранее слили.
Продуйте систему охлаждения, чтобы не было воздуха в системе.
Подключите клемму аккумулятора.
Заведите двигатель, прогрейте и проверьте работоспособность датчика.
Если при нужной температуре вентилятор включается, значит все в порядке.
Если нет, то придется проверить остальные возможные неисправности включения вентилятора.

Замена без слития тосола

Замена датчика вентилятора на ВАЗ 2110 со сливом тосола занимает много времени. Конечно, не так много, как переборка двигателя, но все же, если опустить из процесса слитие и заливку тосола, то можно сэкономить немного времени.

Совет! Для такой замены датчика необходима определенная сноровка и хоть какой-нибудь опыт ремонта автомобиля.

Для быстрой замены датчика следует сорвать старый ключом на 30 и выкрутить его почти полностью.
Далее подготовить надо новый датчик так, чтобы одной рукой выкрутить старый датчик, а другой рукой быстро вкрутить новый.
Таким образом, потеря тосола будет небольшая.
После такой замены протрите ветошью место вокруг датчика включения вентилятора, чтобы определить наличие или отсутствие течи тосола.

Вот таким образом можно немного быстрее осуществить эту операцию.
Не бойтесь ремонтировать любимый автомобиль своими руками. При том, что цена на авторемонт сейчас не маленькая, это очень выгодно. К тому же, опыт в жизни всегда пригодится.

Замена вентилятора радиатора ваз 2110

Примечание. Если снимать вентилятор охлаждения радиатора, не отсоединяя верхний патрубок от радиатора (так можно поступить, чтобы не сливать охлаждающую жидкость), то можно повредить пластины и трубки радиатора.

Снятие

1. Частично сливаем с автомобиля охлаждающую жидкость (см. п. 1-5 и 7 «Замена охлаждающей жидкости»).

4. Разъединяем разъем жгута проводов вентилятора охлаждения радиатора.

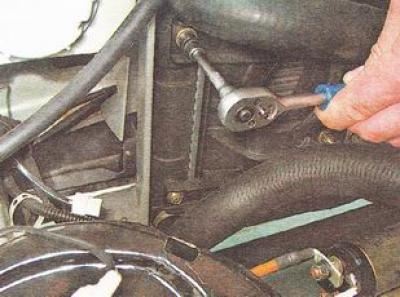

5. Торцовым ключом на 10 мм с удлинителем отворачиваем две гайки крепления вентилятора охлаждения радиатора с левой стороны.

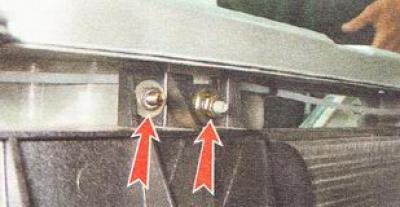

6. Отворачиваем две гайки верхнего крепления вентилятора охлаждения радиатора (одна из них крепит и радиатор).

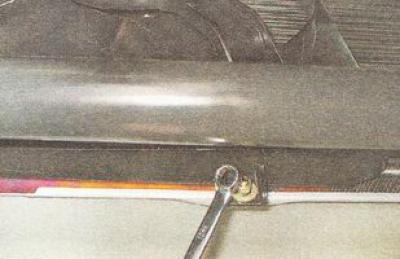

7. Накидным ключом на 10 мм отворачиваем гайку нижнего крепления вентилятора охлаждения радиатора.

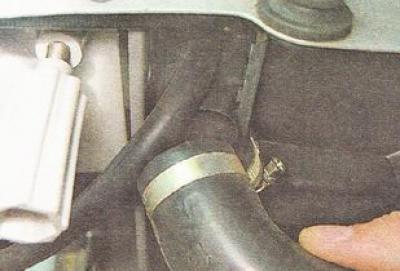

8. Ослабив затяжку хомута, снимаем верхний патрубок с радиатора.

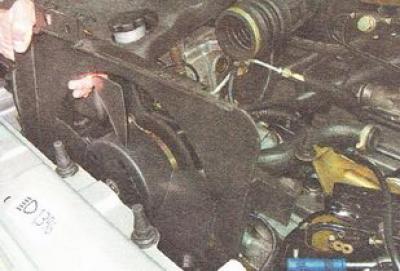

9. Аккуратно извлекаем вентилятор охлаждения радиатора из моторного отсека.

Разборка

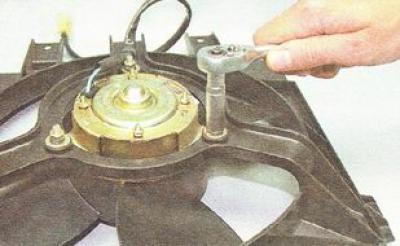

1. Торцовым ключом на 10 мм отворачиваем три гайки крепления вентилятора охлаждения радиатора к кожуху.

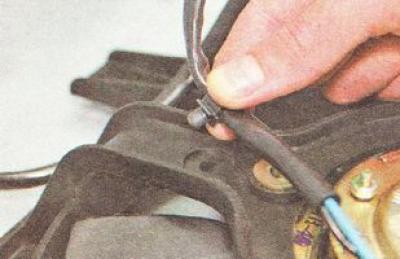

2. Поддев отверткой, отсоединяем жгут проводов от кожуха.

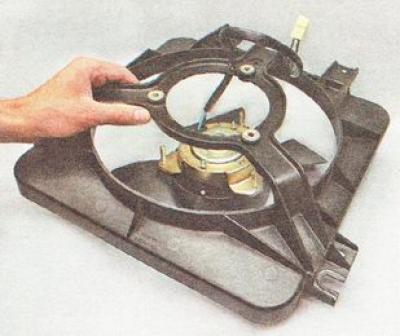

3. Снимаем кожух вентилятора.

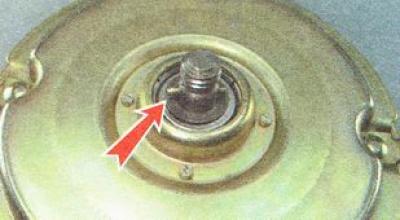

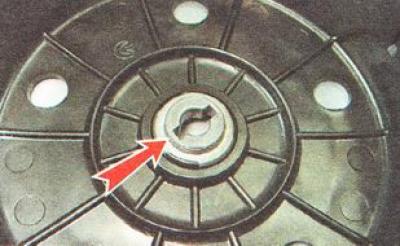

4. Торцовым ключом на 13 мм отворачиваем гайку крепления крыльчатки вентилятора, удерживая крыльчатку рукой.

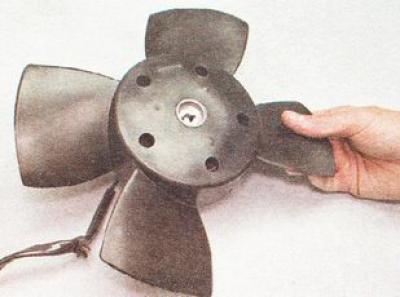

5. Снимаем крыльчатку с вала электродвигателя вентилятора охлаждения радиатора.

Сборка

Собираем вентилятор в обратной последовательности. При установке крыльчатки, в ее паз.

. должен войти штифт вала электродвигателя вентилятора.

Установка

Устанавливаем на автомобиль вентилятор охлаждения радиатора и все снятые детали в последовательности, обратной снятию.

Замена электродвигателя вентилятора радиатора системы охлаждения ВАЗ 2110-2112

Для привода вентилятора на автомобиле применяется электродвигатель постоянного тока типа МЭ-272.

Данные для проверки: Номинальная частота вращения вала при нагрузке электродвигателя крыльчаткой, мин-1 2500–2800
Потребляемая сила тока при указанной частоте вращения и нагрузке, А, не более 15,3

Электродвигатель в процессе эксплуатации не требует обслуживания и неремонтопригоден. При обнаружении неисправностей в работе электродвигателя его необходимо заменить.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Расстегните или разрежьте хомут, стягивающий жгуты проводов, и разъедините колодки с проводами вентилятора и жгута проводов.
3. Отверните два болта крепления кожуха вентилятора с левой стороны.

4. Расстегните или разрежьте хомут, крепящий тягу дроссельной заслонки на кожухе вентилятора. 5. Отверните гайку 1 верхнего крепления кожуха к радиатору и гайку 2 крепления кожуха к кузову. 6. Снизу автомобиля отверните гайку нижнего крепления кожуха.

7. Снимите кожух с вентилятором с автомобиля. 8. Снимите держатель проводов с кожуха. 9. Отверните три гайки крепления электродвигателя к кожуху. Снимите с каждого болта пружинную шайбу.

10. Снимите электродвигатель с кожуха. 11. Отверните гайку крепления крыльчатки к элетродвигателю и снимите шайбу. 12. Снимите крыльчатку с электродвигателя.
13. Замените порванные или потерявшие эластичность подушки на кожухе вентилятора. Для этого сначала выньте из подушек распорные втулки, а затем и сами подушки. Установите новые подушки в порядке, обратном снятию.
14. Установите электродвигатель на кожух в порядке, обратном снятию. Замените порванную или потерявшую упругость подушку верхнего крепления (металлическую распорную втулку, установленную в подушке, переставьте на новую подушку).

15. Установите кожух с вентилятором на автомобиль в порядке, обратном снятию. При этом обратите внимание, что под гайкой верхнего крепления кожуха к кузову установлены плоская 1 и пружинная 2 шайбы.

ВАЗ 2110 (10-е семейство)

Для того, чтобы при включении вентилятора охлаждения («карлсона») не раздавалось неприличных звуков, машина не дёргалась и не надоедал громкий шум- необходимо просто заменить стандартную четырёхлопастную крыльчатку вентилятора охлаждения на восьмилопастную

Автор: Макар
Поделиться:

Ну вот и у меня добрались руки до этого узла. В принципе особых нареканий на его работу у меня не было. Шуметь сильно, он у меня не шумел, только при старте, был едва ощутимый рывочек отдававшийся на кузов машины. Ну да ладно, раз хвалят замену стандартной четырех лопастной крыльчатки на восьми лопастную, так уж и быть сделаем машинке подарок.

Сам процесс занял один час.

Открываем капот, для удобства снимаем корпус воздушного фильтра. Не скажу как обстоят дела с пространством для работы в моторном отсеке машин с 16 клапанными двигателями, но у меня после снятия воздушного фильтра оказалось места предостаточно для проведения работ.

Для снятия рамки вентилятора необходимо открутить две гайки на 10 и два болта, тоже на 10. К двум болтам и одной гайке доступ в принципе свободный, трудности могут возникнуть с четвертой. Расположенной в самом низу радиатора, работать с ней мешает поперечная балка к которой крепятся рычаги растяжек.

Действуя поочередно головкой на 10 или рожковым ключем, скручиваем их все, отсоединяем провода питания электромотора, ослабляем и снимаем пластиковый хомут фиксирующий трос педали газа от болтания в моторном отсеке (у меня он как раз был притянут к рамке вентилятора) и вытаскиваем рамку с мотором из моторного отсека.

имеем стандартный вентилятор с четырех лопастной крыльчаткой, которую нам надо заменить на восьми лопастную.

Стопорим от вращения крыльчатку любым подходящим инструментом, и головкой на 13 откручиваем гайку крепящую крыльчатку.

Стоит обратить внимание на то что – в природе существует два вида электромоторов устанавливаемых на машину, с валами разного диаметра, 8мм под гайку на 13 , как в моем случае, и 6мм под гайку на 10. На это стоит обратить внимание еще до покупки новой крыльчатки, что бы не пришлось ехать в магазин сдавать назад или обменивать на подходящую. Не потеряйте шпонку вставленную в отверстие в валу двигателя, иначе прийдется колхозить что то из гвоздика

Попутно мелкий ремонт. Одна из резиновых втулок, ссохлась, и двигатель болтался на ней. более сильная затяжка гайки положительного результата не дала, поэтому чуть согнул шайбу и затянул. После такой процедуры люфт исчез.

Ставим новую крыльчатку, затягиваем покрепче гайку, и наш вентилятор почти готов к установке на свое мето.

Памятуя о совете с автолады , в нижнем креплении рамки , для удобства обратного монтажа сделал прорезь, что бы было легче одевать крепление на шпильку.

не обошлось и без боевых потерь . Хомут фиксирующий трос газа, от перемещений по моторному отсеку, был благополучно порван при попытке снять его. Пока в качестве замены ему, примотал трос куском изоленты. На время. Хотя чувствую нет ничего более постоянного , чем временное.

Естественно провел тест драйв. Завел авто и дождался срабатывания вентилятора. Ну что сказать. Эффект, не не потрясающий :no: , конечно трясти машину при старте вентилятора перестало, но вот , что б совсем не слышно как он работает , такого нет. Просто характер шума стал другим, более низкочастотным , больше в сторону свиста.

Устройство и проверка датчика включения вентилятора ВАЗ 2110

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

Датчик включения вентилятора LS 0108 (ТМ-108)

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

Датчик включения вентилятора (карбюраторная ВАЗ 2110)

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Инжекторный датчик включения вентилятора

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

Прежде чем заниматься самостоятельным ремонтом датчика включения вентилятора рекомендуется детально разобраться в устройстве системы охлаждения: https://vazweb.ru/desyatka/dvigatel/sistema-ohlazhdeniya-dvigatelya.html

Вентилятор не включается

Причин для этого может быть несколько:

Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Вентилятор работает постоянно

Это более редкий дефект, он возникает в следующих случаях:

Не размыкаются контакты датчика, горит лампа «Проверь двигатель», у карбюраторных ВАЗ 2110 при отключении разъема, вентилятор выключается;
Оборвались провода к прибору (только у инжектора);
«Залипло» реле в замкнутом состоянии.

Для устранения неисправности необходима замена отказавшего элемента.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Нивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Нивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Замена вентилятора и радиатора охлаждения на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вентилятор охлаждения двигателя – играет очень большую роль, так как он охлаждает радиатор который в свою очередь гоняет по системе охлаждающую жидкость и всё это в совокупности является системой охлаждения, но вентилятор бывает выходит из строя, а радиатор бывает пробивает камушками в связи с чем из него начинает вытекать охлаждающая жидкость и он подлежит своей замене.

Примечание!
Для замены обоих этих агрегатов, нужно будет запастись: Гаечными ключами, а так же воротком с накидными головками, кроме этого пригодиться небольшая ёмкость (Широкая она должна быть) в которую вы будете сливать охлаждающую жидкости из радиатора системы охлаждения, и ещё понадобиться отвёртка!

Краткое содержание:

Где находится радиатор и вентилятор охлаждения?
Оба данных агрегата расположены в передней части автомобиля, так просто увидеть их у вас не получиться, потому что они большие и поэтому вы сможете увидеть только части их, вот к примеру чтобы увидеть вентилятор вам достаточно будет заглянуть под телевизор автомобиля (Телевизор это его передняя часть на которой находятся фары, бампер и другие детали, крылья уже не относятся к нему) и вы увидите вентилятор благодаря которому и охлаждается двигатель у автомобиля (Для наглядности вентилятор указан красной стрелкой, а так же корпус воздушного фильтра был уже снят так как он очень мешает обзору), а для того чтобы увидеть сам радиатор вы так же можете заглянуть под этот же самый телевизор или через решётку радиатора посмотреть (Сквозь неё и радиатор будет виден).

Когда нужно менять радиатор и вентилятор охлаждения?
Радиатор как уже было сказано ранее нужно менять при появление на нём отверстия или отверстий, которые могут появиться из-за попадания в него камушка (Через решётку радиатора это происходит) или из-за сильного давления в системе охлаждения которое может появиться из-за неисправности клапана в крышке расширительного бачка или в крышке радиатора, при выходе из строя данных клапанов или только одного клапана давления в системе повышается, в связи с этим повышенное давление в расширительном бачке (Вышел из строя клапан крышки бачка) приведёте в конечном итоге к тому что бачок в прямом смысле этого слова взорвётся, что касается клапана сброса радиатора, он находиться всё на той же самой крышки (На крышке радиатора имеется ввиду) и при выходе из строя данного клапана давление в радиаторе начинает повышаться, в связи с этим из всех щелей радиатора начинает вытекать жидкость и радиатор в конечном итоге (Если очень долгое время ездить на повышенном давление) придёт в негодность.

Примечание!
Чтобы такого не было, раз в год или в два меняйте крышку у радиатора и крышку у расширительного бачка, покупайте данные вещи убедившись то что клапан работает и тогда в будущем у вас будет меньше проблем с этим! (О том как проверить работоспособность клапана крышки расширительного бачка, смотрите в ролике чуть ниже и всегда помните ту вещь, то что клапан должен держать давление в пределах 1,1 — 1,5 кгс/см2 и тогда крышка можно сказать исправна)

Ещё пару слов про радиатор, по сути его можно будет проверить есть ли в нём дыры или же нет, просто они как правило маленькие и заметить их бывает достаточно сложно, поэтому для того чтобы найти их применяют очень хитрый способ который заключается в следующем: Берётся радиатор и все патрубки которые от него идут и на которые одеваются шланги, закрываются заглушками (Чем угодно их можно закрыть, самое главное сделайте радиатор герметичным тем самым чтобы в него не попала вода) и после чего опускают в воду (В ванну проще всего), после того как радиатор окажется в воде придумайте как можно закачать в него воздух, после того как придумаете подайте в радиатор воздух под давлением 2 кгс/см2 (Можно компрессором это давление закачать в радиатора, а можно и обычным насосом постараться) и после этого вы сразу же увидите есть ли в радиаторе отверстия или же нет (Если есть то пузырьки воздуха выходить от туда будут), для наглядности как проверить радиатор на исправность посмотрите в видео-ролике который расположен чуть ниже:

Примечание!
Если отверстия небольшие то и покупать новый радиатор не имеет никакого смысла, потому что небольшие дырки можно закрыть к примеру при помощи специального вещества который продаётся в автомагазине и который нужно будет смещать с охлаждающей жидкостью, данное вещество забьётся в дырку и тем самым будет препятствовать прониканию жидкости через неё, так же не очень большое отверстие в радиаторе можно убрать при помощи пайки или же сварки, но уже большие отверстия убирать мы вам не рекомендуем, поэтому в этом случае лучше сходить в автомагазин и купить новый радиатор!

Как заменить радиатор и вентилятор охлаждения на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Перед тем как приступить к работе, нужно вам будет слить всю охлаждающую жидкость чтобы при отсоединение шлангов от радиатора охлаждения она не полилась, о том как это сделать вы можете прочесть в статье под названием: «Замена охлаждающей жидкости на ВАЗ». (Кстати жидкость из блока цилиндров можно по сути не сливать, а слить только лишь из самого радиатора и всё, но в этом случае заливать новую жидкость после установки нового радиатора нужно будет только лишь той марки которая была залита ранее, так как при заливки другой марки и другого производителя происходит смесь которая может пагубно отразиться на двигателе вашего автомобиля)

Примечание!
Жидкость сливать да и вообще все работы с системой охлаждения нужно производить только лишь на холодном автомобиле, чтобы не обжечься об охлаждающую жидкость так как при нагревании двигателя и она очень сильно нагревается (Для примера, при прогретом двигателе температура жидкости может достигать 85-110 градусов)!

2) Теперь вам нужно будет снять корпус воздухофильтра потому что он большой и попросту не даст вам вынуть радиатор и вентилятор, о том как его снять читайте в статье: «Замена корпуса воздухофильтра на автомобиле».

Примечание!
После корпуса ещё и аккумуляторную батарею снимите, так как она тоже будет мешать снятию радиатора и вентилятора, о том как её снять читайте в статье: «Замена аккумулятора на ВАЗ»!

3) После того как жидкость будет слита посмотрите на все шланги которые подсоединяются к радиатору, данные шланги вам нужно будет отсоединить чтобы они не мешали (Всего три шланга подсоединяются к радиатору, два из этих шланга очень большие и один из них подсоединяется к верхнему а другой к нижнему патрубку, а третий шланг не является большим и выглядит очень миниатюрно по сравнению с другими, третий шланг называется пароотводящим шлангом и за счёт него в системе не образуется воздушная пробка), а отсоединить их проще простого, возьмите в руки для этого отвёртку и с её помощью ослабьте все хомуты которые удерживают шланги на патрубках и после этого просто их отсоедините.

4) Затем переходите к снятию вентилятора, он крепиться всего на пятью гайках для того чтобы их отвернуть нужно будет запастись воротком (Вместо воротка удлинитель можно взять) и накидной головкой, и при помощи них после этого отверните сперва две боковых гайки крепления радиатора (см. фото 2), а так же две верхних гайки (см. фото 3, одна из этих гаек кстати ещё и радиатор крепит) и одну последнюю нижнюю гайку (см. фото 4) и после чего вы можете беспрепятственно снимать вентилятор с автомобиля но только прежде чем начать снимать еще и колодку проводов которая идёт от вентилятора с разъёмом разъёдините о том как это сделать смотрите для наглядности на фото под цифрой 1.

5) Ну и в завершение понадобиться вам снять сам радиатор, для этого его просто наклоните назад (К двигателю имеется ввиду наклоните верхнюю часть радиатора) и после чего выньте его из подкапотного пространства и замените уже после этого на новый.

Примечание!
Если вам вдруг понадобиться разобрать вентилятор (К примеру вы крыльчатку с большим количеством лопастей поставить хотите, чтобы двигатель охлаждался лучше), тогда возьмите в руку вороток и наденьте на него торцевую головку, после этого полностью выверните три гайки которые крепят электродвигатель к кожуху (см. фото 1) и после чего подденьте отвёрткой и выньте жгут с проводами который крепиться к кожуху (см. фото 2), и тем самым разъёдините между собой сам кожух и электродвигатель (см. фото 3), ну а после разъединения вы можете выкрутить центральную гайку которая крепит саму пластмассовую крыльчатку к электродвигателю (см. фото 4) и снять после этого крыльчатку с него и поменять её к примеру на новую, или сам электродвигатель заменить если он перестал работать и тем самым двигатель перестал охлаждать!

Установка:
Устанавливаются то все детали в обратном порядке снятию, но при установке есть кой какие нюансы, а именно на нижней часть радиатора есть две резиновые подушка, данными подушками когда будете ставить радиатор внимательно проследите чтобы он зашёл ими в отверстия поперечины и прочно на них стоял, кроме того когда будете в обратной последовательности производить сборку вентилятора, обратите своё внимание то что на самой крыльчатки есть паз (см. фото 1) а на электродвигателе присутствует небольшой штифт (см. фото 2), так вот этот самый паз должен при установке крыльчатки войти в этот самый штифт, поэтому внимательно проследите за этим.

Дополнительный видео-ролик:
Посмотрите видео ниже в котором рассказывается как заменять радиатор на автомобилях ВАЗ 2111, и вы уже наглядно будете представлять себе как это сделать и поймёте что ничего словного в этом по сути таки и нет.

Замена вентилятора охлаждения

С первых дней создания двигателя внутреннего сгорания у него присутствует одна главная проблема – повышенное выделение теплоты. Это явление сопровождается перегревом двигателя, ресурс которого может быстро сократиться. При перегреве двигателя может произойти деформация многих частей поршневой группы, повреждения сальников, уплотнителей и подшипников, а также воспламенение топлива в системе подачи ее подачи.

Первая система охлаждения омывала стенки двигателя некоторым количеством воды. При нагреве вода испарялась и «забирала» у двигателя некоторое количество теплоты. Позднее появились более совершенные , замкнутые системы охлаждения двигателя, действие которых усиливалось с помощью вентиляторов охлаждения.

Изначально, вентилятор крепился к водяному насосу или коленчатому валу. Раскручиваясь, вентилятор работал постоянно и охлаждал двигатель на заданном уровне весь период эксплуатации. Недостатком такого вентилятор является то, что его вращение не прекращается и зимой, когда прогревание двигателя происходит дольше, чем летом. Таким образом, прогревание происходило намного дольше.

Все недостатки помповых вентиляторов перекрыл электропривод. Электрические вентиляторы появились во второй половине 20 века и заметно улучшили как охлаждение, так и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109

Вентилятор состоит из электродвигателя, на валу которого расположено колесо с лопастями и специального кожуха с креплениями. Кожух предназначен для крепления вентилятора и имеет такую конструкцию, которая позволяет забирать вентилятору воздух только с передней части автомобиля. Кожух изготавливается из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор срабатывает только при определенных значениях температуры охлаждающей жидкости и не допускает повышение температуры выше нормы. При достижении охлаждающей жидкости в радиаторе определенной температуры (87 – 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь вентилятора охлаждения. Вентилятор начинает вращение и охлаждает двигатель.

После падения температуры ниже заданных отметок, датчик размыкается и разъединяет электрическую цепь вентилятора охлаждения. Данный цикл продолжается на всем протяжении работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных режимах работы.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считают его отказ в работе. Он проявляется в подъеме температуры охлаждающей жидкости выше нормы. А как только открывают капот – оказалось, что вентилятор и не работал.

Диагностика неисправностей начинается с проверки датчика. Для этого, из датчика вытаскивают провода и замыкают между собой (зажигание должно быть включено). Если вентилятор начинает вращаться, значит, проблема была в датчике, если нет, то проблема сто процентов коснулась вентилятора.

Отказ работы вентилятора, обычно, связан с неисправностями электродвигателя. Починить электродвигатель может только электрик, поэтому в вашем случае, необходимо отнести его в ремонт или же заменить новым. Процесс снятия и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок действий при замене

Откройте капот и отключите клемму аккумулятора.
Отсоедините штекер с проводами из разъема, ведущему к вентилятору.
Открутите болта крепления вентилятора и снимите его.
Перед установкой нового вентилятора, проверьте его работу, подключив напрямую к аккумулятору. Если он работает, установите его в порядке, обратном демонтажу.

На этом, замена вентилятора охлаждения завершена.

Замена радиатора охлаждения ваз 2110 16 клапанов

Радиатор ВАЗ 2110 является главным элементом жидкостной системы охлаждения “десятки”. Именно радиатор охлаждает жидкость (воду, тосол или антифриз), которая отводит тепло от блока цилиндров двигателя, где происходит процесс сгорания рабочей смеси. В блоке цилиндров для этого есть целая сеть каналов. Попутно горячая жидкость попадает в радиатор отопителя печки, которая обогревает салон ВАЗ 2110.

Кроме обогрева салона система охлаждения двигателя, параллельно обогревает камеру пускового устройства карбюратора или камеру дроссельного узла, в зависимости от типа двигателя.

Устройство системы охлаждения ВАЗ 2110

Система охлаждения имеет множество важных элементов связанных между собой шлангами, патрубками и трубами. Охлаждающая жидкость перемещается по системе благодаря насосу, который стоит в блоке цилиндров и приводится в движение зубчатым ремнем газораспределительного механизма. Потоки охлаждающей жидкости перенаправляет термостат. Термостат в зависимости от температуры может ограничить циркуляцию жидкости для быстрого прогрева двигателя и наоборот перенаправить поток, через радиатор охлаждения, что бы максимально задействовать ресурсы системы охлаждения.

Однако, если и это не помогает и температура начинает расти, датчик температуры включает вентилятор охлаждающий радиатор. Перегрев двигателя часто происходит, из-за неисправности термостата, который вовремя не включается в работу, или из-за неисправного температурного датчика и вентилятора. При длительной эксплуатации радиатор ВАЗ 2110 засоряется и процесс температурного обмена с окружающей средой затрудняется, это тоже может стать причиной перегрева двигателя, что в свою очередь приведет к поломке двигателя внутреннего сгорания.

Еще одной причиной плохой работы системы охлаждения является воздушная пробка, которая чаще всего возникает после ремонта или замены элементов системы охлаждения автомобиля. Далее подробный рисунок с указанием всех элементов системы охлаждения ВАЗ 2110.

Собственно вот из этих элементов и состоит система охлаждения ВАЗ 2110 –

1 – радиатор отопителя печки
2 – пароотводящий шланг радиатора печки
3 – отводящий шланг
4 – подводящий шланг
5 – датчик температуры охлаждающей жидкости (карбюраторный двигатель)
6 – шланг подводящей трубы насоса
7 – термостат
8 – заправочный шланг
9 – пробка расширительной емкости
10 – датчик уровня жидкости
11 – расширительный бачок
12 – выпускной патрубок
13 – камера карбюратора пускового устройства
14 – шланг радиатора отводящий
15 – шланг радиатора подводящий
16 – шланг радиатора пароотводящий
17 – левый бачок радиатора
18 – датчик включения вентилятора
19 – электродвигатель вентилятора охлаждения радиатора
20 – крыльчатка электро вентилятора
21 – правый бачок радиатора
22 – сливная пробка радиатора
23 – кожух электровентилятора радиатора
24 – ремень ГРМ
25 – крыльчатка насоса охлаждающей жидкости
26 – подводящая труба насоса
27 – подводящий шланг к камере карбюратора
28 – отводящий шланг

Стоит учитывать, что у инжекторного двигателя ВАЗ 2110 система охлаждения имеет некоторые отличия. Во первых, датчик температуры стоит не в блоке цилиндров, а во впускном патрубке. Во вторых, жидкость для обогрева, которая идет к камере пускового устройства, в инжекторной модификации подведена к дроссельному узлу. Но по сути функция та же, обогрев топливной смеси.

Видео замены радиатора ВАЗ 2110

Если читать о том, как снять радиатор на “десятке” вам скучно, можете посмотреть на эту тему видео снятия радиатора.

Снятие установка радиатора ВАЗ 2110

Порядок снятия радиатора охлаждения ВАЗ 2110 следующий –

Ждем пока остынет двигатель
Затем сливаем охлаждающую жидкость отвернув сливную пробку радиатора
Откручиваем крепление радиатора (кожуха вентилятора)
Потом снимаем кожух, вместе с электровентилятором
Ослабляем хомуты, затем вращательными движениями снимаем подводящий и пароотводящий шланги
Следующим шагом ослабляем хомут и демонтируем отводящий шланг радиатора
Ослабляем хомут и демонтируем подводящий шланг радиатора
Наклоняем радиатор к мотору и снимаем

Собираем в обратной последовательности. При установке радиатора обязательно обратите внимание на две резиновые подушки, которые амортизируют в процессе эксплуатации. Во время установки радиатора ВАЗ 2110 они должны четко встать в отверстия поперечины.

В принципе, сложностей при установке радиатора на ВАЗ 2110 возникнуть не должно. Перед установкой внимательно осмотрите хомуты, патрубки и шланги, если они имеют поверхностные трещины или потертости, то лучше заменить их на новые.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Здравствуйте, сегодня мы покажем Вам, как самостоятельно снять и заменить радиатор охлаждения на ВАЗ 2110, 2111, 2112. Если у Вас начала уходить охлаждающая жидкость, Вы уже проверили все патрубки и ничего не обнаружили, то стоит проверить радиатор. Так же радиатор может со временем забиться и иметь плохую теплоотдачу, что приведет к перегреванию двигателя, в любом случае радиатор придется снимать и менять.

Устанавливаем новый радиатор охлаждения в обратном порядке и заливаем охлаждающую жидкость. Кстати при замене радиатора, лучше поменять и охлаждающую жидкость, тень более, что старую жидкость все равно придется сливать.

Но с течением времени, в условиях даже самого щадящего режима эксплуатации, радиатор может выйти из строя. Некоторые пытаются его отремонтировать, хотя по факту ремонт даст только временный эффект, позволяющий добраться своим ходом до станции технического обслуживания. Самый лучший вариант — это замена.

Конструкция

Схема системы охлаждения двигателя

Конструктивными элементами рассматриваемого сегодня агрегата охлаждения являются:

Две части корпуса;
Патрубки;
Сердцевины;
Сливной кран, расположенный в нижней части корпуса;
Заливная пробка в верхней части корпуса с двумя клапанами (впускной и выпускной).

Также справедливости ради стоит отнести к системе охлаждения термостат и электровентилятор, которые играют свою важную роль в охлаждении мотора.

Корпус представляет собой два бака с примыкающими к нему патрубками, по которым проходит охлаждающая жидкость.
Сердцевиной является ряд из латунных трубок, которые спаяны с ребрами охлаждения. Их можно найти внутри корпуса.
Заливная пробка позволяет перенаправить охлаждающую жидкость в радиатор, а сливной кран служит для слива жидкости, когда это потребуется.

Почему перегревается мотор

Двигатель на ВАЗ 2110 может перегреваться по разным причинам. Первоочередная — это снижение эффективности работы системы охлаждения. Почему же она перестает должным образом работать?

Патрубки охлаждающей системы могут засориться. Сегодня подобная ситуация встречается редко. Преимущественно при условии, что для СО применяется очень низкосортная охлаждающая жидкость. Выход один — поменять патрубки и использовать нормальную ОЖ.
Различные подтеки, утечки приводят к снижению уровня жидкости охлаждения. Тут придется заменить все компоненты, из-за которых возникает утечка.
Корпус загрязнен. С течением времени на корпусе радиатора накапливается мусор, грязь, листья, трупики насекомых и так далее. Это негативно влияет на эффективность работы. Потому обязательно периодически выполняйте наружную очистку корпуса.
Течь радиатора. В такой ситуации вам придется его снять, оценить масштаб повреждений и решить, ремонтировать его или менять на новый.

Выбор нового

Перед тем как снять радиатор охлаждения со своего ВАЗ 2110, нужно подумать, какой агрегат окажется на его месте. Вариантов не так много, однако выбор следует сделать грамотно.

Модель Крафт

Для отечественной «десятки» предусмотрено два типа охлаждающих устройств — алюминиевые и медные . И здесь важно подумать, чего именно вы хотите — надежной, длительной работы, либо минимальные финансовые затраты на его покупку.

Алюминиевые. Они обладают небольшим весом, достаточно дешевые. Цены напрямую зависят от производителя. Но такие радиаторы обладают худшим показателем теплопроводности, он не так эффективно охлаждают двигатель. Плюс для алюминиевых агрегатов характерно появление коррозии уже через непродолжительный период эксплуатации. Среди наиболее востребованных моделей отметим две:

Luzar. Его стоимость сейчас около 1000 рублей;
Прамо. За него придется отдать где-то 1600 рублей.

Замена

Процедура демонтажа и замены простая, если предварительно изучить руководство по эксплуатации, а также просмотреть видео уроки, проконсультироваться со специалистами.

Крепеж

Выполняйте работу пошагово, чтобы добиться желаемого результата:

Слейте жидкость охлаждения через нижнюю пробку;
Уберите со своего посадочного места аккумуляторную батарею, поскольку она будет вам мешать в процессе замены;
Если речь идет об инжекторном двигателе, тогда придется дополнительно снять воздушный фильтр;
Разберите обязательно верхние крепежи к раме, а также освободите электровентилятор. Его придется демонтировать;
Дополнительно снимите два патрубка — те, которые подводят и отводят пар;
Немного наклоните радиатор в сторону силового агрегата, что позволит его без особых усилий снять;
При незначительной течи и отсутствия повреждений коррозией, радиатор вполне поддается ремонту. Хотя рисковать мы вам не советуем, поскольку даже качественно отремонтированный радиатор может регулярно вызывать различные проблемы;
Устанавливая новый агрегат, обратите внимание на резиновые подушки. На них корпус радиатора опирается своей нижней частью. Эти подушки должны прочной войти в отверстия, расположенные на поперечине;
Залейте новую охлаждающую жидкость в систему, подключите патрубки, поставьте на место аккумуляторную батарею, закрутите все пробки. Только теперь можно включать в работу двигатель, проверять эффективность работы нового элемента охлаждающей системы.

Процедуру по замене радиатора охлаждения на автомобиле ВАЗ 2110 никак сложной назвать нельзя. Да, она имеет определенные тонкости, нюансы, требует соблюдения мер безопасности и аккуратной, последовательной работы.

Схем по обману клиентов на автосервисе хоть отбавляй. Они могут начать менять радиатор, но сказать, что у вас там еще целый перечень серьезных проблем, которых по факту не существует. Они выполнят простейшие работы, если вообще что-то сделают, и предоставят вам счет на кругленькую сумму.

Но не все так страшно. Есть хорошие автомастерские, а опытный автовладелец способен решить ряд проблем со своей машиной за счет собственных усилий.

Как заменить крыльчатку вентилятора системы охлаждения ВАЗ 2110 (10-е семейство)

Для того, чтобы при включении вентилятора охлаждения («карлсона») не раздавалось неприличных звуков, машина не дёргалась и не надоедал громкий шум- необходимо просто заменить стандартную четырёхлопастную крыльчатку вентилятора охлаждения на восьмилопастную.

Ну вот и у меня добрались руки до этого узла. В принципе, особых нареканий на его работу у меня не было. Сильно он у меня не шумел, только при старте, был едва ощутимый рывочек, отдававшийся на кузов машины. Ну да ладно, раз хвалят замену стандартной четырех лопастной крыльчатки на восьми лопастную, так уж и быть, сделаем машинке подарок.

Сам процесс занял один час.

Открываем капот, для удобства снимаем корпус воздушного фильтра. Не скажу, как обстоят дела с пространством для работы в моторном отсеке машин с 16 клапанными двигателями, но у меня после снятия воздушного фильтра оказалось места предостаточно для проведения работ.

Для снятия рамки вентилятора необходимо открутить две гайки на 10 и два болта, тоже на 10. К двум болтам и одной гайке доступ в принципе свободный, трудности могут возникнуть с четвертой, расположенной в самом низу радиатора. Работать с ней мешает поперечная балка, к которой крепятся рычаги растяжек.

Действуя поочередно головкой на 10 или рожковым ключом, скручиваем их все, отсоединяем провода питания электромотора, ослабляем и снимаем пластиковый хомут, фиксирующий трос педали газа от болтания в моторном отсеке (у меня он как раз был притянут к рамке вентилятора) и вытаскиваем рамку с мотором из моторного отсека.

Имеем стандартный вентилятор с четырех лопастной крыльчаткой, которую нам надо заменить на восьми лопастную.

Стопорим от вращения крыльчатку любым подходящим инструментом, и головкой на 13 откручиваем гайку крепящую крыльчатку.

Стоит обратить внимание на то, что в природе существует два вида электромоторов устанавливаемых на машину, с валами разного диаметра, 8мм под гайку на 13 , как в моем случае, и 6мм под гайку на 10. На это стоит обратить внимание еще до покупки новой крыльчатки, что бы не пришлось ехать в магазин сдавать назад или обменивать на подходящую. Не потеряйте шпонку, вставленную в отверстие в валу двигателя, иначе придётся придумывать что-то из гвоздика.

Попутно, мелкий ремонт. Одна из резиновых втулок ссохлась и двигатель болтался на ней. Более сильная затяжка гайки положительного результата не дала, поэтому чуть согнул шайбу и затянул. После такой процедуры люфт исчез.

Ставим новую крыльчатку, затягиваем покрепче гайку, и наш вентилятор почти готов к установке на свое место.

Памятуя о совете с «Автолады», в нижнем креплении рамки, для удобства обратного монтажа, сделал прорезь, чтобы было легче одевать крепление на шпильку.

Не обошлось и без боевых потерь. Хомут, фиксирующий трос газа от перемещений по моторному отсеку, был благополучно порван при попытке снять его. Пока в качестве замены ему, примотал трос куском изоленты. На время. Хотя чувствую нет ничего более постоянного, чем «временно».

Постскриптум.

Естественно, провел тест драйв. Завел авто и дождался срабатывания вентилятора. Ну что сказать? — Эффект, не потрясающий. Конечно, трясти машину при старте вентилятора перестало, но вот что б совсем не слышно как он работает — такого нет. Просто характер шума стал другим, более низкочастотным, больше в сторону свиста.

0 0 голоса

Рейтинг статьи
